Где находится стартер honda civic 4d

Стартер на Honda Civic 4D установлен в нижней части моторного отсека со стороны двигателя, ближе к стыку с коробкой передач. Он закреплён на картере сцепления и частично закрыт впускным коллектором, поэтому доступ к нему ограничен при осмотре сверху.

На автомобилях с двигателем R18A стартер располагается под дроссельным узлом, немного правее по направлению движения. Для визуального определения нужно ориентироваться на цилиндрический корпус с толстыми проводами – один идёт от аккумулятора, другой к замку зажигания. У версий с мотором K20 узел расположен чуть глубже и требует доступа снизу или со снятием воздушного фильтра.

Перед проверкой или заменой стартера необходимо отключить минусовую клемму аккумулятора и подготовить удлинённые головки на 12 и 14 мм. Работу удобнее проводить на смотровой яме, чтобы обеспечить прямой доступ к нижнему креплению. При демонтаже важно не повредить провода питания и управляющий разъём.

Точное понимание расположения стартера позволяет сэкономить время при диагностике и исключить ошибки при снятии других компонентов. Это особенно полезно при самостоятельном обслуживании Civic 4D без использования сервисного подъёмника.

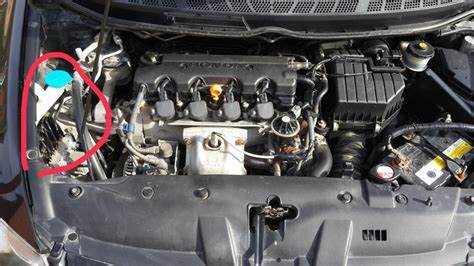

Где расположен стартер на Honda Civic 4D с двигателем R18A

На Honda Civic 4D с двигателем R18A стартер находится в нижней части моторного отсека, со стороны радиатора, в месте соединения двигателя и коробки передач. Узел закреплён на картере сцепления двумя болтами и подключён к аккумулятору толстым силовым кабелем. Сверху стартер частично перекрыт впускным коллектором и корпусом дроссельного узла, поэтому его не видно при поверхностном осмотре.

Чтобы получить к нему доступ, необходимо освободить пространство вокруг дросселя и снять часть элементов воздухозаборной системы. Доступ возможен как сверху, так и снизу, однако более удобно работать снизу автомобиля, используя яму или подъемник.

• Отключить минусовую клемму аккумулятора.
• Снять пластиковую защиту двигателя снизу (если установлена).
• Освободить воздуховод и дроссельный патрубок для доступа сверху.
• Найти корпус стартера – металлический цилиндр диаметром около 8–10 см с подключённым силовым проводом и управляющим разъёмом.
• Проверить затяжку болтов крепления и состояние контактов перед снятием.

При снятии стартера важно не повредить проводку, особенно управляющий провод с защёлкой. Для откручивания крепёжных болтов удобно использовать головку на 14 мм с удлинителем. После демонтажа рекомендуется очистить посадочное место и проверить состояние уплотнительной поверхности.

Место установки стартера на версиях с мотором K20

На Honda Civic 4D с двигателем K20 стартер установлен на стыке двигателя и коробки передач, со стороны моторного щита. Он находится ниже впускного коллектора и частично закрыт корпусом воздушного фильтра, что усложняет доступ при осмотре сверху.

Корпус стартера компактный, цилиндрической формы, с силовым кабелем от аккумулятора и тонким управляющим проводом с разъёмом. Узел крепится к картеру двумя болтами и ориентирован горизонтально по отношению к линии коленвала.

Для удобного доступа рекомендуется снять верхний короб воздушного фильтра и часть воздуховода. После этого стартер можно увидеть между впускным коллектором и блоком цилиндров. Работу удобнее выполнять сверху, но при ограниченном пространстве используется доступ снизу с ямы или подъёмника.

Перед любыми действиями со стартером следует отключить питание, сняв минусовую клемму аккумулятора. Проверка состояния контактов и затяжки крепежа выполняется только после полного обесточивания. При демонтаже применяется торцевой ключ на 14 мм с удлинителем.

Особенность мотора K20 – плотная компоновка агрегатов, поэтому важно запомнить положение проводов и зажимов перед снятием. После установки нового стартера требуется проверить надёжность подключения и отсутствие люфта корпуса.

Как определить стартер визуально под капотом

Стартер на Honda Civic 4D имеет компактный металлический корпус цилиндрической формы с утолщением в задней части, где расположен электромагнитный втягивающий реле. Он установлен рядом с коробкой передач и подключён двумя проводами – толстым силовым от аккумулятора и тонким управляющим от замка зажигания.

Определить стартер можно по характерным признакам, которые отличают его от других узлов моторного отсека:

Для осмотра рекомендуется использовать фонарь и зеркало на гибкой ножке. При правильном угле обзора виден корпус стартера с гайкой силового контакта и крепёжные болты, направленные к блоку цилиндров. При касании рукой ощущается металлическая поверхность без острых краёв и с заметным утолщением в месте втягивающего реле.

Как добраться до стартера сверху без подъемника

Доступ к стартеру Honda Civic 4D сверху возможен после частичного освобождения пространства в передней части моторного отсека. Основные препятствия – корпус воздушного фильтра, дроссельный патрубок и часть жгутов проводки. Работу следует выполнять на холодном двигателе с отключённым аккумулятором.

Порядок действий:

1. Снять минусовую клемму аккумулятора.

2. Демонтировать верхнюю часть корпуса воздушного фильтра вместе с гофрой воздухозаборника.

3. Освободить пространство вокруг дроссельного узла, отведя в сторону хомуты с вакуумными шлангами и разъёмы.

4. С помощью фонаря найти металлический цилиндрический корпус стартера в нижней зоне, под впускным коллектором.

5. Проверить видимость болтов крепления и расположение силового провода.

При необходимости можно снять дроссельный узел, не отсоединяя шланги охлаждения, чтобы улучшить доступ к креплению стартера. Для откручивания верхнего болта используется удлинённая трещотка с головкой на 14 мм. Работу выполняют аккуратно, чтобы не повредить разъёмы датчиков и жгуты проводки.

После завершения осмотра или демонтажа детали следует вернуть все снятые элементы в исходное положение и убедиться в плотном соединении воздуховодов. Проверка запуска двигателя проводится только после окончательной сборки и подключения аккумулятора.

Как найти стартер снизу при осмотре с ямы или подъемника

Стартер Honda Civic 4D при осмотре снизу располагается на стыке двигателя и коробки передач. Он закреплён на картере сцепления двумя болтами и частично закрыт металлической защитой двигателя на некоторых модификациях.

Для точного определения расположения следует:

1. Убедиться, что аккумулятор отключён, сняв минусовую клемму.

2. Убрать защиту картера, если она установлена, открутив болты на 10–12 мм.

3. Найти цилиндрический корпус стартера с выступающим втягивающим реле.

4. Определить силовой провод от аккумулятора и тонкий управляющий провод с разъёмом.

5. Проверить доступность болтов крепления для снятия или диагностики.

Для удобства работы используют смотровую яму или подъемник. Визуально стартер легко определить по металлическому цилиндру диаметром около 8–10 см с выступающей частью втягивающего реле. Перед демонтажом рекомендуется очистить поверхность от грязи и масла, чтобы не повредить контакты и резьбу при откручивании болтов.

Что мешает доступу к стартеру и как снять мешающие детали

Доступ к стартеру Honda Civic 4D ограничен впускным коллектором, дроссельным узлом, воздушным фильтром и жгутами проводки. На некоторых модификациях двигатель оснащён пластиковой защитой, закрывающей нижнюю часть стартера.

Для освобождения пространства рекомендуется:

1. Отключить аккумулятор, сняв минусовую клемму.

2. Снять корпус воздушного фильтра и гофру воздухозаборника, открутив болты на 10–12 мм.

3. Отвести в сторону дроссельный узел, аккуратно ослабив хомуты и не отсоединяя шланги охлаждения.

4. Снять пластиковую защиту двигателя или металлический кожух снизу, если они закрывают нижнее крепление стартера.

5. Развести провода и разъёмы, мешающие доступу к болтам крепления, не нарушая целостности соединений.

После снятия мешающих деталей стартер становится полностью доступен для осмотра, демонтажа и замены. Все элементы следует возвращать на место в обратном порядке, проверяя плотность креплений и целостность проводки.

Как понять, что вы нашли именно стартер, а не генератор

Стартер и генератор на Honda Civic 4D имеют схожую цилиндрическую форму, но различаются по расположению, подключению и функциям. Для точного определения следует учитывать следующие признаки:

• Расположение: стартер установлен в нижней части двигателя, рядом с коробкой передач; генератор – сверху, ближе к ремню привода аксессуаров.
• Подключение проводов: стартер имеет толстый силовой кабель от аккумулятора и тонкий управляющий провод; генератор подключается через несколько проводов на клеммах для зарядки и контроля.
• Внешние элементы: стартер оснащён втягивающим реле с выступающей цилиндрической частью; генератор имеет вентиляционные прорези и ротор с вентилятором внутри корпуса.
• Крепёж: стартер фиксируется двумя болтами к картеру сцепления; генератор крепится к кронштейнам двигателя и регулируемому натяжителю ремня.

Для окончательной проверки можно аккуратно потрогать корпус узла: стартер холодный и массивный, генератор легче и имеет выступающие вентиляционные лопасти. Также при подключении аккумулятора стартер реагирует только ключом зажигания, тогда как генератор начинает вращаться при запуске двигателя.

Как проверить состояние стартера после снятия

После снятия стартер Honda Civic 4D необходимо осмотреть и протестировать перед установкой. В первую очередь проверяется корпус на трещины, следы перегрева и коррозию. Особое внимание уделяется втягивающему реле и контактным клеммам.

Для проверки выполняются следующие действия:

1. Очистить корпус стартера от масла и грязи.
2. Проверить целостность проводов и разъёмов, убедиться, что нет обрыва или перегрева.
3. Подключить стартер к аккумулятору через отдельные провода: толстый к силовой клемме, тонкий к управляющему проводу, кратковременно включить зажигание и оценить вращение вала.
4. Обратить внимание на равномерность вращения и отсутствие посторонних шумов или заеданий.
5. При подозрении на неисправность измерить сопротивление обмоток мультиметром: на корпусе якоря и втягивающем реле должно быть в пределах нормы, указанных в сервисной документации.

После успешного тестирования стартер можно считать пригодным к установке. Любые признаки сильного износа щёток, люфта вала или заедания втягивающего реле требуют ремонта или замены узла.

Вопрос-ответ:

Где находится стартер на Honda Civic 4D с двигателем R18A?

На Honda Civic 4D с мотором R18A стартер установлен в нижней части моторного отсека, рядом с коробкой передач. Он крепится к картеру сцепления двумя болтами и частично закрыт впускным коллектором. Для визуального осмотра удобно работать сверху с отсоединением корпуса воздушного фильтра и дроссельного узла, либо снизу с использованием ямы или подъемника.

Как отличить стартер от генератора под капотом Civic 4D?

Стартер расположен в нижней части двигателя, возле коробки передач, и имеет цилиндрический корпус с выступающим втягивающим реле. Генератор находится сверху и имеет вентиляционные прорези. Стартер подключается толстым проводом от аккумулятора и тонким управляющим проводом, а генератор — несколькими проводами для зарядки и контроля. Также стартер вращается только при включении зажигания, генератор — при запуске двигателя.

Можно ли добраться до стартера сверху без подъемника?

Да, доступ к стартеру сверху возможен после снятия верхней части корпуса воздушного фильтра и отведения дроссельного узла. После освобождения пространства становится виден цилиндрический корпус стартера с болтами крепления и проводами. Для удобного откручивания верхнего болта рекомендуется использовать удлинённую трещотку с головкой на 14 мм.

Какие детали мешают при осмотре стартера и как их снять?

Доступ к стартеру ограничен впускным коллектором, дроссельным узлом, воздушным фильтром и проводкой. Для освобождения пространства нужно отключить аккумулятор, снять корпус воздушного фильтра с гофрой, отвести дроссельный узел и при необходимости убрать защиту двигателя. Провода и разъёмы следует аккуратно развести, не повреждая их.

Как проверить состояние стартера после снятия?

После демонтажа стартер очищают от грязи и масла, осматривают корпус на трещины и следы перегрева. Проверяют состояние втягивающего реле и контактов, целостность проводов. Для тестирования подключают к аккумулятору: толстый провод к силовой клемме, тонкий к управляющему, кратковременно включая зажигание. Вал должен вращаться плавно, без посторонних шумов. Измерение сопротивления обмоток мультиметром подтверждает исправность.
