Функция RST PCIe Storage Remapping используется для правильного распознавания и объединения твердотельных накопителей NVMe, подключённых через PCIe, при работе технологии Intel Rapid Storage Technology. Без активации этой опции система может не определить диски, входящие в RAID-массив, или не загрузиться после установки Windows на NVMe-устройство.
Настройка remapping перенаправляет доступ к физическим линиям PCIe через контроллер Intel RST, позволяя управлять накопителями как единым логическим устройством. Это важно при создании RAID 0 или RAID 1 массивов на базе NVMe-SSD, а также при использовании функции ускорения хранения Intel Optane.
При включении RST PCIe Storage Remapping BIOS изменяет способ обращения к накопителям, поэтому функция должна быть активирована до установки операционной системы. После включения параметра в разделе SATA Configuration появляются новые устройства, отмеченные как «Intel Volume Management Device» (VMD), что указывает на успешное перенаправление PCIe-линий под управление RST-контроллера.
Понимание назначения и механизма работы этой функции помогает избежать ошибок при настройке RAID-массивов и ускорить запуск NVMe-дисков в системах на базе процессоров Intel Core последних поколений.
Назначение функции RST PCIe Storage Remapping в BIOS
Параметр RST PCIe Storage Remapping в BIOS используется для передачи управления PCIe-накопителями контроллеру Intel Rapid Storage Technology. Это необходимо, когда требуется объединить несколько NVMe-дисков в RAID-массив или обеспечить их работу через драйвер Intel RST вместо стандартного драйвера Windows.
Функция активирует перенаправление линий PCI Express к встроенному контроллеру Intel VMD (Volume Management Device), который обеспечивает взаимодействие между операционной системой и физическими накопителями. Благодаря этому BIOS может представлять несколько SSD как единое логическое устройство, доступное для установки системы или хранения данных.
В современных материнских платах этот параметр встречается в разделе SATA Configuration или Storage Configuration. Его включение особенно важно для ноутбуков и систем с гибридными накопителями, где NVMe-диски используются вместе с Intel Optane или классическими SATA-дисками.
Если remapping отключён, BIOS не видит NVMe-устройства, подключённые через контроллер RST, и установка Windows может завершиться ошибкой отсутствия драйвера. Поэтому при использовании режима RAID или Intel Optane опцию необходимо включить до установки системы.
Принцип работы и взаимодействие с контроллером Intel RST
Функция RST PCIe Storage Remapping изменяет способ обращения к NVMe-накопителям, подключённым через шину PCI Express. Вместо прямого доступа операционной системы к устройствам управление передаётся встроенному контроллеру Intel Rapid Storage Technology (RST), который объединяет физические диски в логические тома и оптимизирует их работу.
После активации remapping BIOS включает модуль Intel Volume Management Device (VMD). Этот компонент выполняет роль посредника между NVMe-дисками и драйвером Intel RST, обеспечивая корректное определение устройств на этапе загрузки и передачу данных по каналам PCIe через контроллер.
Алгоритм работы функции можно описать поэтапно:
- При включении опции BIOS активирует контроллер Intel VMD и переназначает линии PCIe под его управление.
- RST объединяет подключённые NVMe-диски в один массив (RAID 0, RAID 1 или RAID 5) либо резервирует их для использования с Intel Optane.
- Операционная система при загрузке обращается к виртуальному устройству, созданному RST, вместо отдельных SSD.
Такой способ взаимодействия позволяет задействовать NVMe-накопители в RAID-массивах, что особенно востребовано в системах, где требуется высокая пропускная способность и надёжность хранения данных. Без remapping контроллер RST не может работать с PCIe-дисками напрямую, так как они подключаются вне стандартных SATA-линий.
Когда требуется включение PCIe Storage Remapping
Функция PCIe Storage Remapping активируется в ситуациях, когда необходимо обеспечить взаимодействие NVMe-накопителей с контроллером Intel RST. Без её включения BIOS и драйвер RST не смогут обнаружить диски, подключённые по PCI Express, что делает невозможным создание RAID-массива или установку системы на такой диск.
Наиболее частые случаи, при которых включение remapping является обязательным:
| Сценарий | Причина включения функции |
|---|---|
| Создание RAID-массива из NVMe-накопителей | Контроллер RST требует перенаправления PCIe-линий для объединения SSD в логический том. |
| Использование Intel Optane Memory | Remapping необходим для связи модуля Optane с основным накопителем через Intel RST. |
| Установка Windows на NVMe-диск в режиме RAID | Без remapping установщик не определит накопитель, пока не будет загружен драйвер RST. |
| Работа системы с гибридными накопителями (SATA + NVMe) | Включение функции обеспечивает корректную адресацию обоих типов устройств. |
| Использование нескольких PCIe SSD в одном слоте через адаптер | Переназначение линий PCIe необходимо для правильного распределения ресурсов контроллером. |
Если система работает в режиме AHCI и не используется Intel RST, включение PCIe Storage Remapping не требуется. В таком случае NVMe-диски должны подключаться напрямую без участия контроллера Intel.

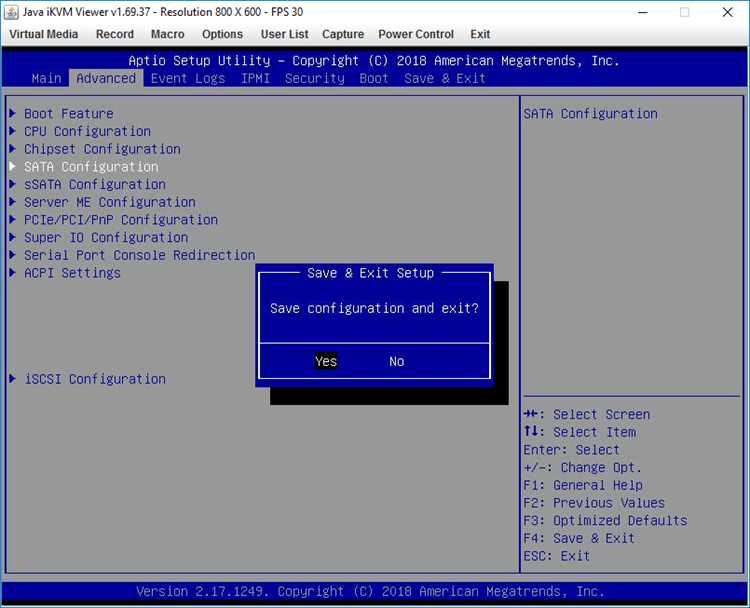

Пошаговая активация RST PCIe Storage Remapping в настройках BIOS
Перед включением RST PCIe Storage Remapping необходимо убедиться, что NVMe-накопитель установлен в слот PCIe, подключённый к чипсету, а не напрямую к процессору. Это требование связано с тем, что контроллер Intel RST управляет только линиями PCIe, идущими через PCH.
Порядок активации функции:
1. Включить компьютер и нажать клавишу Del или F2 для входа в BIOS.
2. Перейти в раздел Advanced или System Configuration – точное название зависит от производителя материнской платы.
3. Открыть подраздел SATA Configuration или Storage Configuration.
4. Установить режим контроллера хранения в положение Intel RST Premium with Intel Optane System Acceleration (RAID).
5. Найти параметр PCIe Storage Remapping и активировать его для нужного слота, где установлен NVMe-диск (например, M.2_1 Remapping → Enabled).
6. Сохранить изменения клавишей F10 и перезагрузить систему.
После перезагрузки BIOS создаст виртуальные устройства VMD, которые будут распознаны драйвером Intel RST. При установке Windows необходимо загрузить драйвер Intel Rapid Storage Technology, чтобы установщик корректно определил NVMe-накопитель. Если установка уже выполнена в режиме AHCI, включать remapping нельзя – потребуется переустановка системы с новым режимом контроллера.
Возможные проблемы после включения функции и способы их устранения
1. NVMe-диск не отображается в BIOS
Причина – отключён параметр Intel RST Premium или неправильно выбран слот PCIe. Необходимо проверить раздел SATA Configuration и убедиться, что режим установлен в RST Premium with Optane, а нужный слот PCIe Remapping включён.
2. Ошибка установки Windows: «Не найден подходящий драйвер хранения данных»
Система не видит накопитель без драйвера RST. Перед установкой Windows требуется добавить драйвер Intel Rapid Storage Technology с USB-носителя, выбрав его вручную через пункт «Загрузить драйвер».
3. Синий экран при загрузке существующей системы
Если Windows была установлена в режиме AHCI, включение remapping изменяет способ доступа к накопителям. Для решения проблемы следует вернуть параметр PCIe Storage Remapping в положение Disabled или выполнить переустановку системы в режиме RAID.
4. Снижение скорости работы NVMe-дисков
Причина – ограничение пропускной способности чипсета при использовании общего канала PCIe. Для повышения производительности рекомендуется подключить NVMe-устройство в слот, связанный напрямую с процессором, если RAID-массив не используется.
5. Потеря данных после изменения режима контроллера
При переходе между AHCI и RST режимами конфигурация хранилища сбрасывается. Перед изменением настроек необходимо создать резервную копию всех данных и зафиксировать текущие параметры BIOS.

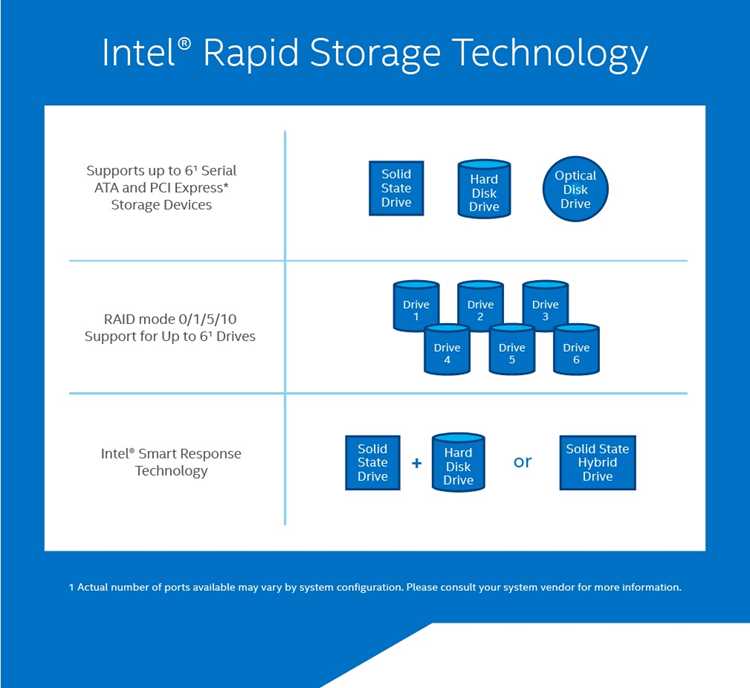

Отличия RST PCIe Remapping от AHCI и RAID режимов хранения данных
RST PCIe Remapping работает как надстройка над стандартными режимами AHCI и RAID, обеспечивая доступ к NVMe-накопителям через контроллер Intel RST. Его отличие заключается в том, что он не просто объединяет диски, а перенаправляет линии PCIe к контроллеру VMD (Volume Management Device), который обеспечивает управление NVMe-устройствами на аппаратном уровне.
Режим AHCI (Advanced Host Controller Interface) используется для взаимодействия с SATA-накопителями и не поддерживает прямое управление NVMe-дисками. Он подходит для систем без необходимости создания RAID-массивов и обеспечивает стабильную работу при установке Windows без дополнительных драйверов. При этом AHCI не может объединять PCIe-диски и не задействует Intel RST.
Режим RAID применяет контроллер Intel RST для объединения накопителей в массивы с распределением данных и резервированием. Однако без включения PCIe Storage Remapping RAID управляет только SATA-устройствами, поскольку NVMe-диски подключены напрямую к шине PCIe и не видны через стандартный RAID-контроллер.
Таким образом, RST PCIe Remapping расширяет возможности режима RAID, добавляя поддержку NVMe-дисков. Это позволяет объединять их с SATA-накопителями в одном массиве и использовать кэширование с Intel Optane. Без remapping NVMe-устройства остаются вне зоны управления RST и функционируют как отдельные диски.
Выбор режима зависит от задач: AHCI подходит для одиночных накопителей, RAID – для классических SATA-массивов, а RST PCIe Remapping – для систем, где требуется работа с NVMe через контроллер Intel и поддержка технологий кэширования или аппаратного RAID на PCIe-дисках.
Вопрос-ответ:
Зачем вообще включать RST PCIe Storage Remapping, если диск и так определяется системой?
Без активации remapping BIOS и контроллер Intel RST не смогут управлять NVMe-дисками через Volume Management Device (VMD). Это требуется, если нужно объединить несколько PCIe-накопителей в RAID-массив, подключить Intel Optane или использовать драйвер RST вместо стандартного драйвера Windows для улучшения совместимости с системой хранения.
Можно ли включить PCIe Storage Remapping после установки Windows?
Нет, включение remapping изменяет способ обращения к накопителям. Если система установлена в режиме AHCI, после включения функции Windows не загрузится из-за несоответствия драйверов. Для активации remapping нужно включить режим Intel RST в BIOS до установки Windows и загрузить драйвер при установке.
Как понять, что функция PCIe Storage Remapping работает корректно?

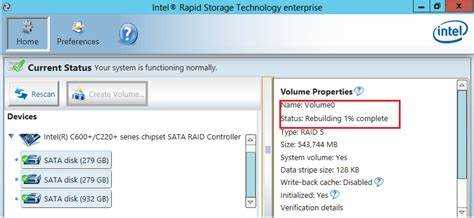

После включения параметра в BIOS и перезагрузки в диспетчере устройств Windows появятся контроллеры Intel VMD и устройства, управляемые драйвером Intel RST. В интерфейсе Intel Rapid Storage Technology можно увидеть подключённые NVMe-диски или созданный RAID-массив. Если система загружается без ошибок и диски определяются, функция работает корректно.
Почему после включения RST PCIe Storage Remapping диск пропал из списка загрузки?
Причина — изменение режима контроллера хранения. BIOS передаёт управление накопителями Intel RST, и диск становится невидимым для стандартного загрузчика. Нужно убедиться, что драйвер Intel RST установлен, а режим хранения в BIOS выбран как RST Premium. Если диск использовался в AHCI, потребуется переустановка Windows в новом режиме.
Можно ли использовать RST PCIe Remapping без создания RAID-массива?
Да, можно. Функция не требует обязательного объединения дисков. Она позволяет Intel RST управлять отдельными NVMe-накопителями и использовать возможности кэширования Optane или мониторинга состояния через VMD. Однако в этом случае производительность и надёжность будут зависеть от конкретной конфигурации и драйверов.
Почему BIOS не видит NVMe-диск после включения режима Intel RST?
После активации Intel RST BIOS перенаправляет управление PCIe-линиями к контроллеру RST через функцию PCIe Storage Remapping. Если драйвер RST не установлен или NVMe-диск подключён к слоту, связанному напрямую с процессором, система не сможет его определить. Решение — подключить накопитель к слоту, управляемому чипсетом, и включить remapping именно для этого порта.
Можно ли использовать PCIe Storage Remapping на материнских платах без поддержки Intel Optane?
Да, функция работает и без Intel Optane. Она используется для управления NVMe-дисками через Intel RST, что позволяет создавать RAID-массивы из PCIe-устройств или контролировать их через драйвер RST. Главное условие — наличие чипсета Intel с поддержкой Volume Management Device и соответствующей версии BIOS.
