Pci e x4 для чего нужен

Шина PCI Express x4 предоставляет четыре линии передачи данных, обеспечивая теоретическую пропускную способность до 4 ГБ/с в каждой направлении на версии PCIe 3.0 и до 8 ГБ/с на версии 4.0. Это делает её подходящей для устройств, которым требуется высокая скорость передачи данных, но меньше, чем у x16, обычно используемой для полноценных видеокарт.

В отличие от PCIe x1, слот x4 позволяет подключать накопители NVMe SSD с прямым доступом к шине, контроллеры RAID и сетевые карты 10GbE, обеспечивая реальное ускорение работы по сравнению с обычными SATA или PCIe x1 решениями. Выбор x4 особенно актуален для компактных ПК и рабочих станций, где важно сохранить баланс между скоростью и экономией слотов на материнской плате.

При установке устройств в слот PCIe x4 важно учитывать, что многие материнские платы поддерживают обратную совместимость: x4 устройство может работать в x8 или x16 слоте, но с ограничением пропускной способности. Также стоит проверять, какая версия PCIe реализована на плате, чтобы прогнозировать фактическую скорость передачи данных и совместимость с современными накопителями и картами расширения.

Разница между PCIe x1, x4, x8 и x16 и когда выбирать x4

Разъемы PCIe различаются количеством линий передачи данных, что напрямую влияет на пропускную способность. Каждая линия (lane) обеспечивает последовательную передачу данных, а суммарная скорость зависит от числа линий и версии PCIe.

• PCIe x1: 1 линия, пропускная способность до 985 МБ/с (для PCIe 3.0). Используется для сетевых карт, USB-контроллеров и недорогих периферийных устройств, где высокая скорость не критична.
• PCIe x4: 4 линии, пропускная способность до 3,94 ГБ/с (PCIe 3.0). Подходит для NVMe SSD, RAID-контроллеров и высокоскоростных сетевых карт. Баланс между скоростью и экономией слота.
• PCIe x8: 8 линий, пропускная способность до 7,88 ГБ/с. Применяется для мощных сетевых карт, RAID-контроллеров и некоторых видеокарт в серверных системах.
• PCIe x16: 16 линий, пропускная способность до 15,75 ГБ/с. Основной вариант для видеокарт, где критична максимальная пропускная способность.

Выбор PCIe x4 оправдан в следующих случаях:

1. Не требуется полная пропускная способность x16, но нужна скорость выше x1.
2. Использование NVMe SSD для хранения больших объемов данных с высокой скоростью чтения и записи.
3. Установка RAID-контроллеров для ускорения массивов дисков в рабочих станциях и серверах.
4. Установка высокоскоростных сетевых карт 10GbE и выше, где x4 обеспечивает стабильную передачу без перегрузки шины.

При ограниченном числе слотов PCIe x4 позволяет экономично распределять ресурсы между устройствами, сохраняя высокую производительность без необходимости полного x16. Выбор зависит от конкретного устройства и требований к скорости передачи данных.

Совместимость PCIe x4 с материнскими платами и слотами

Разъем PCIe x4 физически меньше, чем x16, но сохраняет электрическую совместимость с большими слотами. Карты x4 можно устанавливать в слоты x4, x8 и x16. При этом скорость передачи данных будет ограничена числом линий карты или слота, в зависимости от меньшего значения.

• Слоты x4: Полная пропускная способность карты, соответствующая её линиям. Оптимально для NVMe SSD и контроллеров без потери скорости.
• Слоты x8: Карта x4 работает на полной скорости, так как доступно больше линий, чем нужно.
• Слоты x16: Карта x4 также работает без ограничения, используется меньше линий, чем доступно, но производительность не страдает.

Версии PCIe также влияют на скорость. PCIe 3.0 x4 обеспечивает до 3,94 ГБ/с, PCIe 4.0 x4 – до 7,88 ГБ/с. Совместимость между версиями обратная: более старая карта работает в новом слоте, но на скорости карты, а новая карта в старом слоте ограничена скоростью слота.

Для материнских плат с ограниченным числом линий CPU или чипсета важно учитывать, что несколько карт могут делить доступные линии. Например, установка двух x4 в слотах, поддерживающих только 8 линий суммарно, снизит пропускную способность каждой карты до x2.

При выборе материнской платы для PCIe x4 стоит учитывать: количество линий от процессора и чипсета, версии PCIe, расположение слотов для свободного охлаждения и возможность использования других карт без конфликта линий.

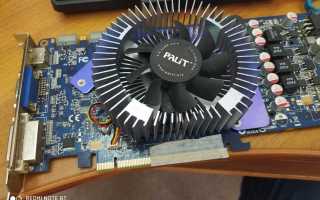

Использование PCIe x4 для видеокарт и графических ускорителей

Слот PCIe x4 обеспечивает пропускную способность до 3,94 ГБ/с для PCIe 3.0 и до 7,88 ГБ/с для PCIe 4.0. Для современных игровых видеокарт этого обычно недостаточно, однако x4 подходит для компактных видеоускорителей, серверных GPU и специализированных вычислительных карт.

Применение x4 оправдано в следующих сценариях:

• Графические карты для рабочих станций с низкой нагрузкой на шину, например ускорение 2D-рендеринга или CAD-приложений.
• Серверные вычислительные ускорители (AI, CUDA, OpenCL), где интенсивность передачи данных между CPU и GPU ниже, чем у игровых приложений.
• Многокартовые конфигурации в системах с ограниченным количеством линий PCIe, где каждая карта получает x4, обеспечивая баланс между числом GPU и доступной пропускной способностью.

Важно учитывать, что при установке высокопроизводительных видеокарт в слот x4 их максимальная пропускная способность будет ограничена. Для игр и 3D-рендеринга предпочтительнее использовать x16, особенно для PCIe 3.0 и ниже. В серверных и профессиональных задачах снижение до x4 часто не влияет на производительность из-за специфики нагрузки на шину.

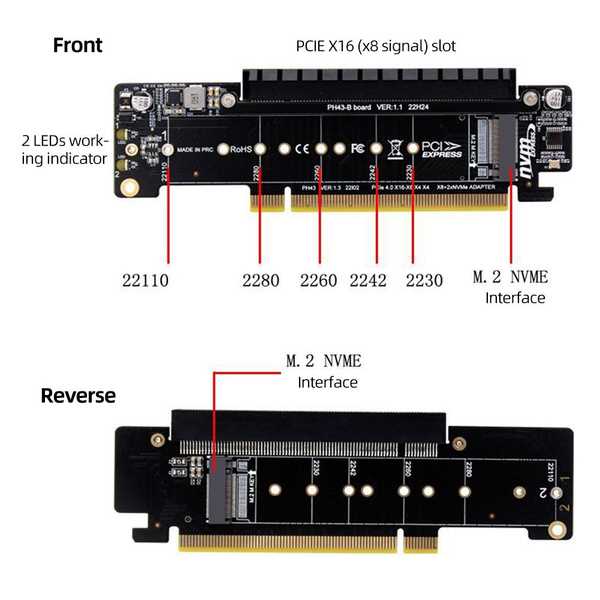

Применение PCIe x4 для NVMe SSD и скоростных накопителей

Слот PCIe x4 оптимален для NVMe SSD и высокоскоростных накопителей, так как обеспечивает прямое соединение с процессором и высокую пропускную способность. Для PCIe 3.0 x4 это до 3,94 ГБ/с, для PCIe 4.0 x4 – до 7,88 ГБ/с, что существенно быстрее SATA SSD.

• NVMe SSD формата M.2 или с адаптером под PCIe x4 получают полную скорость чтения и записи без ограничения шины.
• RAID-контроллеры на x4 позволяют объединять несколько накопителей для увеличения производительности или надежности хранения данных.
• Скоростные карты расширения для рабочих станций, включая Optane и U.2 SSD, используют x4 для достижения стабильных высоких скоростей передачи.

Рекомендации по установке:

1. Убедиться, что материнская плата поддерживает версию PCIe SSD: PCIe 3.0 или 4.0.
2. Учитывать тепловыделение: NVMe SSD на x4 выделяют значительное количество тепла, требуется дополнительное охлаждение.
3. Не использовать x4 для задач, где требуется максимальная пропускная способность шины нескольких GPU, чтобы избежать снижения скорости накопителей.

Использование PCIe x4 для NVMe SSD обеспечивает баланс между высокой скоростью передачи данных и экономией слотов на материнской плате, особенно в системах с несколькими накопителями и периферией.

Подключение сетевых карт и контроллеров через PCIe x4

Слот PCIe x4 обеспечивает достаточную пропускную способность для сетевых карт с высокими скоростями передачи данных и периферийных контроллеров. Для PCIe 3.0 x4 доступно до 3,94 ГБ/с, для PCIe 4.0 x4 – до 7,88 ГБ/с, что позволяет использовать 10GbE и выше без ограничений.

• Сетевые карты 10GbE, 25GbE и выше полностью используют x4 для стабильной передачи пакетов при больших нагрузках.
• RAID-контроллеры с подключением SATA или SAS дисков через x4 обеспечивают одновременный доступ к нескольким накопителям без потери производительности.
• Контроллеры расширения USB 3.2 и Thunderbolt x4 позволяют подключать внешние устройства с высокой пропускной способностью.

Рекомендации при установке:

1. Проверять количество линий PCIe, доступных на материнской плате, чтобы несколько контроллеров не делили одну шину и не снижали скорость.
2. Использовать слоты x4, x8 или x16 для установки карт x4, чтобы обеспечить полную пропускную способность.
3. Для серверных и рабочих станций выбирать версии PCIe 3.0 и выше для соответствия пропускной способности сетевого оборудования.

Использование PCIe x4 для сетевых карт и контроллеров обеспечивает высокую скорость передачи данных, совместимость с современными устройствами и оптимальное распределение ресурсов материнской платы.

Особенности установки и конфигурации PCIe x4 устройств

Установка PCIe x4 устройств требует учета размеров карты, версии PCIe и доступных линий на материнской плате. Корректная конфигурация обеспечивает полную производительность и стабильную работу системы.

Основные шаги установки:

1. Выключить питание и извлечь сетевой кабель.
2. Выбрать совместимый слот: x4, x8 или x16.
3. Установить карту, зафиксировать винтом, подключить дополнительное питание при необходимости.
4. Обновить BIOS/UEFI для распознавания устройства и корректного распределения линий PCIe.
5. Установить драйверы производителя для полной функциональности карты.

Распределение линий и совместимость версий PCIe:

Для оптимальной конфигурации важно проверять ограничения чипсета и процессора, так как несколько устройств могут делить доступные линии. При установке нескольких карт следует планировать использование x4, x8 и x16 слотов так, чтобы каждая карта получала необходимую пропускную способность.

Ограничения пропускной способности и влияние на производительность

Пропускная способность PCIe x4 зависит от числа линий и версии интерфейса. Для PCIe 3.0 x4 максимальная скорость передачи данных составляет 3,94 ГБ/с, для PCIe 4.0 x4 – 7,88 ГБ/с. Ограничение возникает при установке карты в слот с меньшим числом линий или при использовании старой версии PCIe.

Основные факторы влияния на производительность:

• Количество линий PCIe. Карта x4 в слоте x1 будет работать только на скорости одной линии, что снижает пропускную способность до 985 МБ/с (PCIe 3.0).
• Версия PCIe. Карта PCIe 4.0 в слоте PCIe 3.0 ограничена скоростью слота, несмотря на поддерживаемую более высокую пропускную способность.
• Совместное использование линий. На некоторых материнских платах несколько слотов делят линии процессора или чипсета, что уменьшает скорость каждой карты.
• Тип устройства. Для NVMe SSD и сетевых карт ограничение пропускной способности может напрямую снижать скорость чтения/записи или передачи пакетов.

Рекомендации по минимизации влияния ограничений:

1. Устанавливать PCIe x4 устройства в слоты x4 или выше для полной пропускной способности.
2. Использовать материнские платы с достаточным числом линий для одновременной работы нескольких карт.
3. Выбирать устройства и слоты с одинаковой версией PCIe для максимальной скорости передачи данных.

Правильный выбор слота и контроль распределения линий позволяют сохранить производительность PCIe x4 устройств на заявленном уровне, особенно при использовании NVMe SSD, сетевых карт и контроллеров.

Вопрос-ответ:

Для чего используется слот PCIe x4 в компьютере?

PCIe x4 предназначен для подключения устройств, требующих умеренной пропускной способности, таких как NVMe SSD, RAID-контроллеры, высокоскоростные сетевые карты и компактные видеоускорители. Он обеспечивает баланс между скоростью передачи данных и экономией слотов на материнской плате.

Можно ли установить карту PCIe x4 в слот x16 и будет ли она работать на полной скорости?

Да, карта PCIe x4 совместима с слотами x16. Она будет работать на полной скорости, соответствующей числу линий карты, даже если слот поддерживает больше линий. Ограничений по совместимости нет, но скорость не превысит возможностей самой карты.

Как PCIe x4 влияет на производительность NVMe SSD?

PCIe x4 обеспечивает прямую связь SSD с процессором, что позволяет достичь высокой скорости чтения и записи. Для PCIe 3.0 x4 скорость достигает 3,94 ГБ/с, для PCIe 4.0 x4 — 7,88 ГБ/с. Ограничение может возникнуть при использовании старого слота или совместного деления линий между устройствами.

Подходит ли PCIe x4 для игровых видеокарт?

Для современных игровых видеокарт x4 может ограничивать производительность, особенно при PCIe 3.0. Используется чаще для компактных или серверных видеоускорителей, где нагрузка на шину меньше. Для игровых систем рекомендуется слот x16 для полной пропускной способности.

Какие ошибки могут возникнуть при установке PCIe x4 устройств?

Частые ошибки включают установку в несовместимый слот с меньшим числом линий, недостаточное охлаждение для NVMe SSD и сетевых карт, а также неучет распределения линий чипсета, когда несколько карт делят одну шину, что снижает скорость передачи данных.

В чем отличие PCIe x4 от других слотов, таких как x1, x8 и x16?

Отличие заключается в количестве линий передачи данных и, соответственно, пропускной способности. PCIe x1 имеет одну линию и до 985 МБ/с (PCIe 3.0), x4 — четыре линии и до 3,94 ГБ/с, x8 — восемь линий и до 7,88 ГБ/с, x16 — шестнадцать линий и до 15,75 ГБ/с. X4 обеспечивает баланс между скоростью и экономией слота, что подходит для NVMe SSD, RAID-контроллеров и высокоскоростных сетевых карт.

Можно ли использовать PCIe x4 для видеокарт и как это повлияет на производительность?

PCIe x4 совместим с видеокартами, но ограничивает их пропускную способность. Для серверных или вычислительных ускорителей это не критично, так как нагрузка на шину невысока. Для игровых карт x4 может снижать скорость обработки графики, особенно при PCIe 3.0. В системах с несколькими картами использование x4 позволяет экономить слоты, но для игр и 3D-рендеринга рекомендуется слот x16.
