Sax 170 степлер как разобрать

Модель Sax 170 относится к настольным металлическим степлерам с пружинным механизмом подачи скоб. Устройство рассчитано на интенсивное использование, поэтому со временем может потребоваться его разборка для очистки, смазки или замены изношенных деталей.

Перед началом работы нужно подготовить прочную поверхность, отвертку с тонким жалом и небольшие плоскогубцы. Важно заранее извлечь все скобы, чтобы избежать случайного срабатывания механизма во время разборки. Разборка проводится вручную, без применения ударных инструментов, так как корпус и направляющие выполнены из штампованного металла, склонного к деформации.

В процессе снятия корпуса и механизма подачи стоит обращать внимание на расположение пружины и фиксаторов – от этого зависит правильная сборка устройства. После очистки внутренних элементов можно проверить работу степлера на нескольких скобах, чтобы убедиться, что механизм подает и загибает их без заеданий.

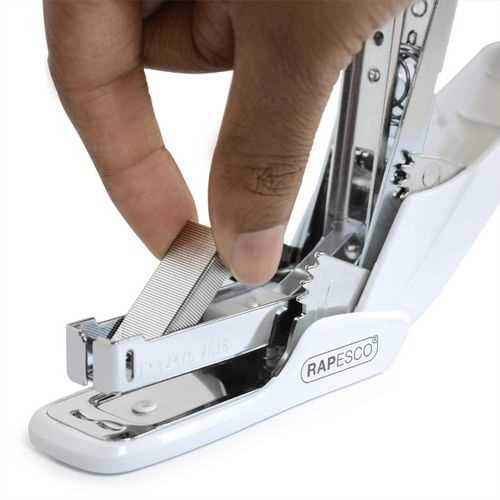

Подготовка рабочего места и инструментов для разборки Sax 170

Из инструментов понадобятся: тонкая крестовая или шлицевая отвертка, пинцет для извлечения мелких элементов, небольшие плоскогубцы и мягкая кисть для удаления пыли. Для очистки металлических частей можно подготовить спиртовой раствор или средство для ухода за офисной техникой.

Перед началом следует полностью извлечь скобы из магазина степлера и убедиться, что механизм не находится в сжатом состоянии. Желательно подготовить небольшую ёмкость для складывания винтов и мелких деталей, чтобы ничего не потерять во время работы.

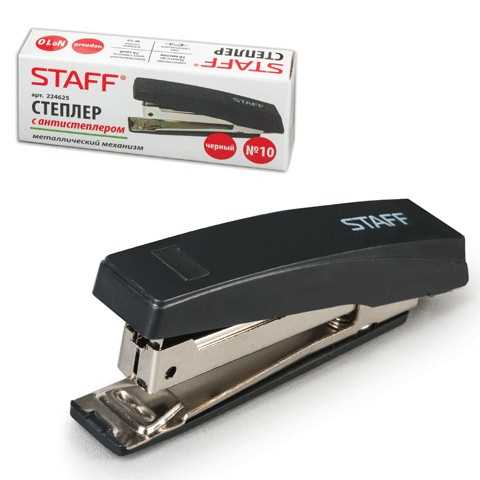

Как безопасно снять крышку и корпус степлера Sax 170

Корпус степлера Sax 170 фиксируется металлическими защёлками и осевыми винтами, поэтому разборка требует аккуратности. Перед началом нужно убедиться, что в магазине нет скоб и пружина не находится под натяжением.

1. Поставьте степлер основанием вниз и откройте верхнюю часть до упора, как при заправке скоб.
2. С помощью тонкой отвертки аккуратно подденьте заднюю часть крышки. Не применяйте усилие – крышка должна отойти после лёгкого поддевания.
3. Снимите верхнюю панель, удерживая её рукой, чтобы пружина не вышла резко.
4. Отверните осевой винт, расположенный у задней петли корпуса. Для этого подойдёт крестовая отвертка малого размера.
5. Разъедините верхнюю и нижнюю части корпуса, потянув их в разные стороны. Если соединение плотное, слегка пошевелите корпус, избегая перекосов.

После снятия крышки рекомендуется осмотреть направляющие и ось крепления на наличие загрязнений или повреждений. При необходимости удалить пыль сухой кистью и подготовить корпус к дальнейшей разборке механизма подачи скоб.

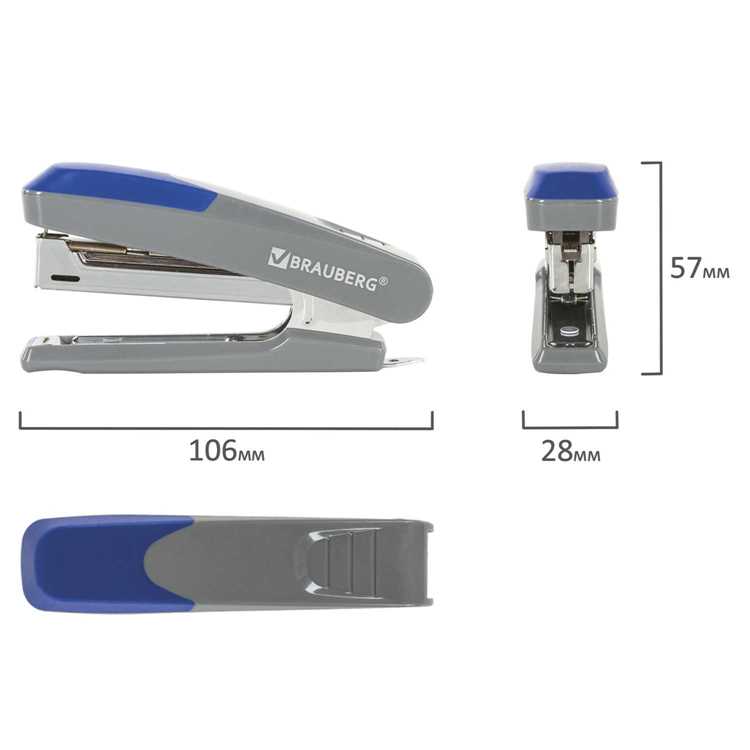

Разборка механизма подачи скоб Sax 170

Механизм подачи в степлере Sax 170 состоит из направляющей, толкателя, пружины и фиксатора. Эти элементы отвечают за плавное движение скоб по каналу и их подачу в зону удара. При загрязнении или износе деталей механизм начинает заедать, что требует разборки и очистки.

Сначала снимите металлический направляющий стержень, удерживающий толкатель. Для этого осторожно подденьте фиксатор сзади корпуса и аккуратно вытяните направляющую из паза. После снятия детали пружина частично ослабнет, и толкатель можно извлечь вручную.

Пружину рекомендуется сжать пальцами у основания и снять с оси, не растягивая – это сохранит её рабочую форму. После извлечения всех элементов проверьте состояние канала подачи: наличие заусенцев, скопившейся пыли или остатков скоб. Очистку проводят кистью или мягкой тканью, смоченной в спиртовом растворе.

Перед обратной сборкой нужно убедиться, что направляющая не имеет изгибов, а толкатель свободно движется по каналу. Смазка допустима только в минимальном количестве и без попадания на зону удара.

Извлечение и осмотр пружины и толкателя

Пружина и толкатель в степлере Sax 170 отвечают за подачу скоб из магазина к ударному механизму. Их износ или деформация приводит к неполному выдвижению скоб и заеданиям при работе. Извлекать эти элементы нужно аккуратно, чтобы не повредить направляющую и не ослабить натяжение пружины.

Для снятия пружины зафиксируйте корпус степлера в раскрытом положении и удерживайте толкатель пальцем. Затем аккуратно сдвиньте пружину к задней части магазина и выведите её из зацепа. После ослабления натяжения можно снять толкатель, потянув его по направляющим к себе.

При осмотре обращают внимание на равномерность витков пружины, отсутствие трещин и следов коррозии. Толкатель проверяют на износ кромок и целостность фиксирующего выступа. Любые перекосы или заусенцы следует устранить мелкой наждачной бумагой или заменить деталь при необходимости.

Перед сборкой элементы очищают от пыли и остатков металла, затем устанавливают в обратной последовательности, контролируя плавность хода толкателя в направляющем канале.

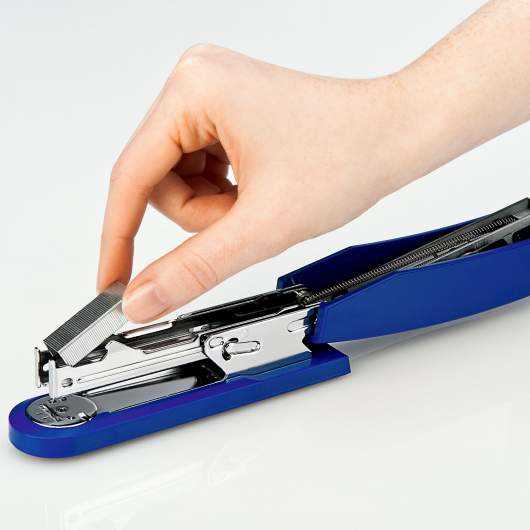

Очистка внутренних деталей степлера перед сборкой

После разборки степлера Sax 170 необходимо удалить пыль, остатки скоб и следы смазки. Загрязнения внутри механизма мешают ходу толкателя и ухудшают прижим скоб к направляющим. Очистку выполняют только на сухих и устойчивых поверхностях.

Для работы подходят мягкая кисть, ватные палочки и безворсовая ткань. Металлические элементы можно протереть спиртовым раствором, пластмассовые – только сухой салфеткой. При наличии ржавчины допускается использование мелкой наждачной бумаги зернистостью 800–1000.

После очистки детали должны быть полностью сухими. Остаточная влага ускоряет коррозию металлических элементов и снижает срок службы степлера. Перед сборкой рекомендуется проверить свободный ход всех подвижных частей.

Сборка степлера Sax 170 после разборки и проверка работы

Сборку степлера Sax 170 выполняют в обратной последовательности, начиная с установки пружины и толкателя. Пружину фиксируют в заднем зацепе магазина, после чего аккуратно вводят толкатель в направляющий канал, контролируя его плавное движение.

Затем устанавливают направляющий стержень и фиксируют его защёлкой или винтом в зависимости от конструкции модели. Корпус соединяют с верхней частью, совмещая ось шарнира и проверяя, чтобы крышка закрывалась без перекоса. После этого закрепляют осевой винт и защёлки.

Перед установкой скоб стоит сделать несколько холостых нажатий, чтобы убедиться, что механизм возвращается в исходное положение без заеданий. После заправки скоб проводят тестирование на листе бумаги: скобы должны входить под одинаковым углом и загибаться симметрично.

Если при нажатии ощущается сопротивление или толкатель двигается рывками, корпус следует снова раскрыть и проверить правильность установки пружины и направляющих элементов. При корректной сборке степлер работает плавно и без посторонних звуков.

Вопрос-ответ:

Нужно ли полностью разбирать степлер Sax 170 для чистки?

Нет, полная разборка требуется только при заеданиях механизма или повреждении деталей. Для обычной профилактики достаточно снять крышку, извлечь толкатель и удалить пыль из направляющих с помощью кисти или сжатого воздуха.

Какие инструменты подходят для разборки степлера Sax 170?

Для разборки подойдут тонкая крестовая или шлицевая отвертка, пинцет для мелких деталей и мягкая ткань для очистки. При необходимости можно использовать небольшие плоскогубцы, чтобы снять осевой штифт, но без приложения силы, чтобы не повредить корпус.

Можно ли смазывать внутренние детали степлера после чистки?

Допускается минимальное количество силиконовой или машинной смазки на направляющих толкателя. Жирные масла использовать нельзя, так как они притягивают пыль и снижают плавность хода механизма.

Как понять, что пружина в степлере Sax 170 нуждается в замене?

Если пружина потеряла упругость, скобы подаются неравномерно, или толкатель не возвращается в исходное положение — это признак износа. Также стоит обратить внимание на деформацию витков и следы коррозии, особенно при длительной эксплуатации устройства.

Что делать, если после сборки степлер Sax 170 не подает скобы?

Следует проверить, правильно ли установлены толкатель и пружина. Часто проблема возникает, когда пружина зацеплена за неправильный паз или толкатель установлен с перекосом. Если все детали на месте, попробуйте очистить канал подачи и убедиться, что скобы не деформированы.

Почему степлер Sax 170 может перестать пробивать бумагу после долгого использования?

Причиной может быть загрязнение ударного механизма или ослабление пружины подачи. Со временем внутрь корпуса попадает пыль и мелкие частицы скоб, из-за чего детали начинают двигаться с усилием. Разборка и очистка внутренних узлов, особенно канала подачи и ударной пластины, обычно восстанавливает нормальную работу.

Как избежать повреждения корпуса при разборке степлера Sax 170?

Корпус выполнен из штампованного металла, поэтому нельзя использовать силу при снятии крышки или осевых элементов. Лучше работать тонкой отверткой, поддевая фиксаторы постепенно. При необходимости можно слегка покачать корпус из стороны в сторону, чтобы разъединить детали без деформации.
