Разъем OBD2 в Kia Ceed используется для подключения диагностического оборудования и позволяет считывать коды ошибок двигателя, ABS, подушек безопасности и других систем автомобиля. Он является стандартным интерфейсом, поддерживаемым всеми моделями Ceed с 2007 года выпуска.
В большинстве моделей Kia Ceed разъем находится в салоне, под рулевой колонкой, справа или слева от центральной консоли. Для его обнаружения часто достаточно снять пластиковую панель или защитный кожух. Разъем представляет собой 16-контактный коннектор, соответствующий международному стандарту ISO 15031-3.
Перед подключением сканера рекомендуется убедиться, что зажигание включено, а все устройства потребления энергии отключены, чтобы избежать ложных показаний. Для автомобилей разных годов выпуска может отличаться глубина установки разъема и наличие защитной крышки, поэтому точное местоположение лучше уточнять по руководству пользователя.
Понимание точного расположения OBD2 облегчает самостоятельную диагностику и ускоряет работу с сервисным оборудованием. Это позволяет оперативно определить неисправности и подготовить автомобиль к ремонту без лишнего времени на поиск разъема.
Местоположение OBD2 разъема в салоне Kia Ceed

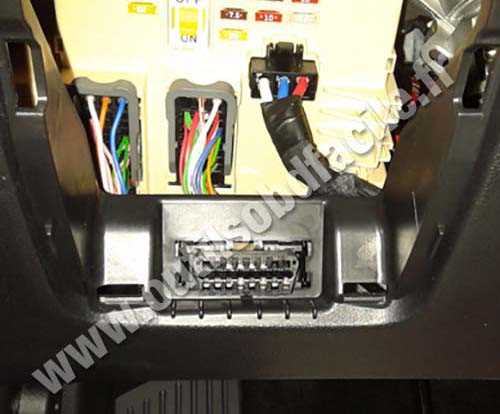

В Kia Ceed разъем OBD2 расположен под рулевой колонкой, на левой стороне водительского места, сразу за нижней панелью. Он находится на высоте около 30–35 см от пола и легко доступен при снятии небольшой защитной крышки.
В моделях 2012–2018 годов выпуска разъем скрыт за съемной пластиково-резиновой панелью, которая фиксируется защелками. Чтобы добраться до разъема, достаточно аккуратно поддеть панель и отвести её вниз, не применяя силу, чтобы не повредить фиксаторы.
В более новых моделях 2019–2023 годов разъем может иметь дополнительную защитную крышку с маркировкой OBD, что облегчает его идентификацию. Контакты расположены горизонтально, соблюдая стандарт 16-контактного разъема ISO, что позволяет подключать любые совместимые диагностические сканеры без адаптеров.
Для удобства подключения рекомендуется использовать светодиодный фонарик и убедиться, что кресло находится в стандартном положении. Это предотвращает случайное повреждение разъема и упрощает считывание кодов ошибок даже в условиях ограниченного пространства под рулевой колонкой.
Как получить доступ к разъему под рулевой колонкой
Для доступа к OBD2 разъему под рулевой колонкой Kia Ceed необходимо снять нижнюю защитную панель. Панель крепится двумя защелками и четырьмя винтами Torx T20, расположенными по краям. После откручивания винтов панель аккуратно отводится вниз, освобождая доступ к разъему.
Разъем располагается слева под рулевой колонкой на высоте около 30 см от пола. Он имеет стандартную 16-контактную компоновку ISO и обычно закрыт небольшой защитной крышкой с маркировкой OBD.
| Действие | Рекомендации |
|---|---|
| Снятие нижней панели | Использовать Torx T20, аккуратно отвести панель вниз, не ломая защелки |
| Поиск разъема | Светодиодный фонарик помогает идентифицировать разъем и маркировку OBD |
| Подключение сканера | Подключать при включенном зажигании, без нагрузки на электросети |
| Возврат панели | Ставить панель обратно, убедившись в защелкивании всех фиксаторов |
Перед подключением диагностического оборудования рекомендуется убедиться, что рулевое колесо в стандартном положении, чтобы избежать давления на разъем и контакты.
Особенности расположения разъема в моделях разных годов
Разъем OBD2 в Kia Ceed сохраняет стандартное расположение под рулевой колонкой, но детали доступа и конструкции защитной панели отличаются в зависимости от года выпуска.
- 2007–2012 годы: Разъем находится под рулевой колонкой слева, за пластиковой панелью, закрепленной на двух защелках и двух винтах. Панель легко снимается руками или с помощью крестовой отвертки.
- 2012–2018 годы: Панель более глубокая, крепится четырьмя винтами Torx T20. Разъем может быть слегка утоплен, что требует аккуратного использования фонарика при подключении сканера.
- 2019–2023 годы: Добавлена защитная крышка с маркировкой OBD, которая облегчает идентификацию. Разъем находится на стандартной высоте 30–35 см от пола, контакты горизонтальные и полностью соответствуют ISO 15031-3.
- При моделях до 2012 года проверяйте защелки на панели, чтобы не сломать пластик.
- Для автомобилей 2012–2018 годов используйте Torx T20 и фонарик для точного определения разъема.
- В моделях после 2019 года защелка крышки обеспечивает дополнительную защиту контактов, но требует аккуратного снятия при подключении оборудования.
Учитывая особенности разных годов, важно сверяться с инструкцией по эксплуатации и не применять чрезмерную силу при доступе к разъему, чтобы избежать повреждения пластика и контактов.
Подключение диагностического сканера к OBD2
Подключение диагностического сканера к разъему OBD2 Kia Ceed выполняется через стандартный 16-контактный коннектор. Разъем располагается под рулевой колонкой слева и может иметь защитную крышку с маркировкой OBD.
Перед подключением убедитесь, что зажигание автомобиля включено, а потребители энергии, такие как фары и аудиосистема, отключены. Это предотвращает искажение показаний сканера и обеспечивает корректное считывание кодов ошибок.
Для подключения выполните следующие действия:
- Снимите защитную панель под рулевой колонкой, чтобы получить прямой доступ к разъему.
- Откройте крышку разъема, если она присутствует, и убедитесь, что контакты чистые и не повреждены.
- Подключите сканер, ориентируя разъем в соответствии с формой коннектора.
- Дождитесь, пока устройство установит связь с электронными блоками автомобиля, затем считайте коды ошибок или текущие параметры систем.
После завершения диагностики сканер отключается, разъем закрывается защитной крышкой, а панель под рулевой колонкой возвращается на место, обеспечивая сохранность контактов и исключая попадание пыли.
Проверка работы разъема перед диагностикой
Перед подключением сканера необходимо убедиться в исправности OBD2 разъема Kia Ceed. Это предотвращает ошибки при считывании кодов и повреждение контактов.
Для проверки выполните следующие действия:
- Осмотрите разъем на наличие загрязнений, коррозии или деформаций контактов. При необходимости аккуратно очистите контакты мягкой щеткой или сухой ветошью.
- Используйте мультиметр для проверки наличия напряжения на контактах питания. Контакт 16 должен показывать напряжение +12 В при включенном зажигании, контакт 4 – массу.
- Подключите тестовый сканер или адаптер и убедитесь, что устройство успешно идентифицирует электронные блоки автомобиля.
- При отсутствии связи проверьте предохранители, отвечающие за питание разъема OBD2, обычно это предохранитель F6 или F13 в блоке предохранителей салона.
Регулярная проверка разъема перед диагностикой обеспечивает корректную работу сканера и исключает ложные коды ошибок, особенно на автомобилях с пробегом более 100 000 км.
Возможные трудности при поиске и доступе к разъему
При поиске OBD2 разъема в Kia Ceed водители часто сталкиваются с затруднениями из-за различий конструкции панелей и ограниченного пространства под рулевой колонкой.
Основные проблемы включают:
- Глубокое расположение разъема: В моделях 2012–2018 годов разъем может быть утоплен за защитной панелью, что усложняет визуальный поиск.
- Наличие защитной крышки: В моделях 2019–2023 годов крышка OBD может быть незаметна, особенно в условиях слабого освещения.
- Ограниченное пространство: Под рулевой колонкой мало места для маневра рукой, что требует аккуратного снятия панели и использования фонарика.
- Загрязнение контактов: Пыль и мелкие частицы могут препятствовать надежному подключению сканера, особенно на автомобилях с пробегом более 100 000 км.
Для упрощения доступа рекомендуется: заранее подготовить набор отверток Torx T20, использовать светодиодный фонарик, соблюдать аккуратность при снятии панелей и проверять контакты перед подключением диагностического оборудования.
Вопрос-ответ:
Где конкретно находится разъем OBD2 в Kia Ceed?
Разъем OBD2 в Kia Ceed расположен под рулевой колонкой с левой стороны водительского места. В большинстве моделей он находится на высоте около 30–35 см от пола за небольшой пластиковой панелью, которую можно снять вручную или с помощью отвертки Torx T20.
Как добраться до разъема в моделях 2012–2018 годов?
В моделях 2012–2018 годов панель, закрывающая разъем, крепится четырьмя винтами Torx T20. Для доступа к разъему нужно открутить винты и аккуратно отвести панель вниз. Разъем может быть немного утоплен, поэтому рекомендуется использовать фонарик для точного подключения сканера.
Можно ли подключить любой диагностический сканер к OBD2 Kia Ceed?
Да, Kia Ceed использует стандартный 16-контактный OBD2 разъем ISO 15031-3, поэтому большинство современных сканеров совместимы. Перед подключением необходимо включить зажигание, а потребители энергии, такие как фары или аудиосистема, отключить, чтобы избежать искажений показаний.
Что делать, если сканер не видит разъем или нет связи с блоками?
Сначала проверьте чистоту контактов и отсутствие повреждений на разъеме. Затем измерьте напряжение на контакте 16 (+12 В при включенном зажигании) и контакте 4 (масса). Если питание присутствует, но связь отсутствует, проверьте предохранители, отвечающие за питание разъема, обычно это F6 или F13 в блоке предохранителей салона.
