Как изменить сопротивление термодатчика

Сопротивление термодатчика определяет точность измерения температуры и напрямую влияет на работу управляющих и защитных цепей. Для NTC-датчиков типичны номиналы 1 кОм, 10 кОм и 100 кОм при 25 °C, для PTC – от десятков ом до нескольких килоом. На практике часто требуется скорректировать рабочий диапазон, согласовать датчик с входом контроллера или заменить редкий номинал доступным аналогом без перерасчёта всей схемы.

Наиболее простой способ изменения эквивалентного сопротивления – добавление последовательного или параллельного резистора. Последовательное включение сдвигает характеристику вверх по всему диапазону, параллельное – снижает сопротивление и уменьшает чувствительность в верхней температурной зоне. Например, параллельный резистор 47 кОм к NTC 10 кОм уменьшает эквивалент до ~8,2 кОм при 25 °C, что удобно для подстройки под АЦП с фиксированным опорным напряжением.

Для более точной коррекции применяют делители напряжения и опорные цепи с компенсационными резисторами. Такой подход позволяет сместить рабочую точку в узком температурном интервале, например 20–40 °C, сохранив высокое разрешение измерения. В схемах с микроконтроллерами обычно рассчитывают номиналы под конкретное входное сопротивление АЦП (часто 10–100 кОм), чтобы избежать искажений и лишнего шума.

В задачах, где требуется нестандартная зависимость сопротивления от температуры, используют активные схемы на операционных усилителях или транзисторах. Они позволяют формировать квазилинейную характеристику, инвертировать отклик NTC или задать масштабирование без замены самого датчика. Такой метод оправдан в промышленной автоматике и измерительных приборах, где допустимы усложнение схемы и питание от отдельного источника.

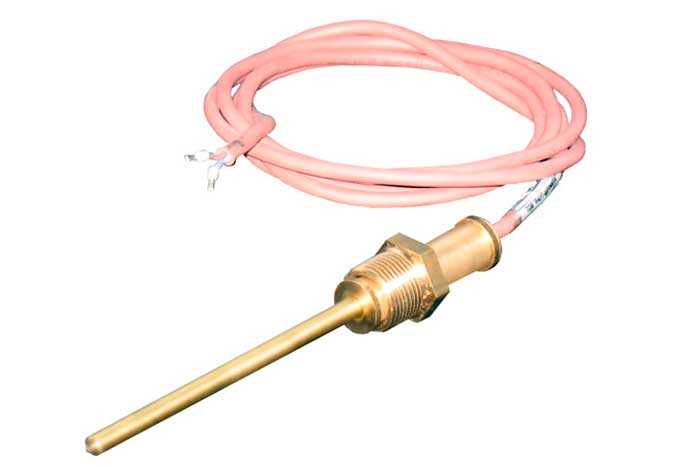

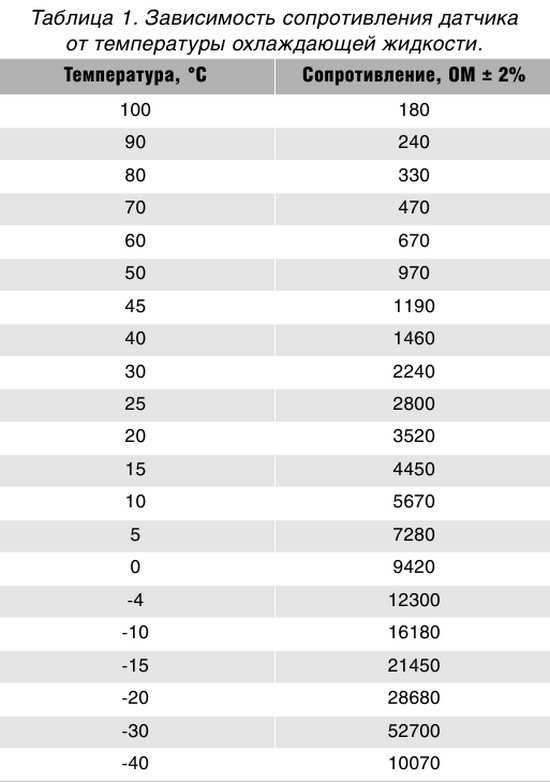

Зависимость сопротивления термодатчика от температуры и типа элемента

NTC-термисторы уменьшают сопротивление при росте температуры. Типовые значения: при 25 °C номинал составляет 1 кОм, 4,7 кОм, 10 кОм или 100 кОм. При нагреве до 85 °C сопротивление NTC 10 кОм обычно падает до 1–1,5 кОм. Зависимость нелинейная и описывается уравнением Штейнхарта–Харта или β-параметром (обычно 3380–3950 K). Для точных измерений рекомендуется использовать табличные данные производителя, а не линейную аппроксимацию.

PTC-термисторы увеличивают сопротивление при нагреве. Для кремниевых PTC рост близок к линейному: порядка +0,7 % на градус. Керамические PTC имеют резкий скачок сопротивления в области температуры Кюри – от десятков ом до десятков кОм в интервале 5–10 °C. Такие элементы применяют для защиты и сигнализации, а не для точного измерения.

Платиновые термосопротивления (Pt100, Pt1000) обеспечивают стабильную и предсказуемую характеристику. Pt100 имеет сопротивление 100 Ом при 0 °C и коэффициент 0,00385 Ом/Ом·°C. При 100 °C сопротивление достигает 138,5 Ом. Для измерительных схем рекомендуется использовать четырёхпроводное подключение при длине линии более 1 м для компенсации сопротивления проводов.

Никелевые и медные термосопротивления (Ni100, Cu50) имеют более высокий температурный коэффициент, но меньшую долговременную стабильность. Их применяют в узком диапазоне температур, обычно от −50 до +150 °C, где требуется повышенная чувствительность при умеренной точности.

При выборе типа термодатчика следует учитывать не только диапазон температур, но и допустимую погрешность, требования к линейности и условия эксплуатации. Для измерительных систем предпочтительны Pt-датчики, для бытовой электроники – NTC с известным β-параметром, для защитных цепей – керамические PTC с выраженным порогом срабатывания.

Изменение сопротивления термодатчика с помощью последовательного резистора

Последовательный резистор изменяет эквивалентное сопротивление цепи «термодатчик + резистор», что позволяет сместить рабочую точку измерения без вмешательства в сам датчик. Метод применим для NTC, PTC и платиновых RTD при условии учета нелинейности и допустимых токов.

Эквивалентное сопротивление рассчитывается по формуле:

R_экв(T) = R_датч(T) + R_посл

Для NTC добавление R_посл снижает крутизну характеристики в области низких температур, для PTC – смещает порог срабатывания вверх, для RTD – увеличивает номинал при 0 °C или 25 °C без изменения температурного коэффициента α.

• NTC 10 кОм (25 °C): при добавлении 2,2 кОм эквивалент при 25 °C составит 12,2 кОм, а при 50 °C – около 5,1 кОм вместо 3,9 кОм.
• PTC 1 кОм (25 °C): последовательные 470 Ом смещают точку резкого роста сопротивления на ~5–8 °C в зависимости от модели.
• Pt100: резистор 10 Ом эквивалентен смещению нуля примерно на +26 °C (α≈0,00385 Ом/Ом·°C).

Подбор номинала выполняют по требуемому смещению и диапазону температур:

1. Определить целевое сопротивление цепи при контрольной температуре.
2. Вычислить R_посл как разность между целевым и табличным значением датчика.
3. Проверить погрешность на краях диапазона.
4. Убедиться, что ток через датчик не превышает паспортный.

Рекомендации по реализации:

• Использовать резисторы с допуском 0,1–1 % и ТКС не хуже ±50 ppm/°C.
• Для измерительных мостов учитывать влияние R_посл на баланс и чувствительность.
• В АЦП-схемах пересчитать коэффициенты пересчета или таблицы.
• Избегать метода при необходимости высокой линейности на широком диапазоне – искажения возрастают.

Метод не меняет температурный коэффициент датчика и не корректирует нелинейность; он подходит для точечной подстройки и согласования с входным сопротивлением измерительного тракта.

Параллельное подключение резистора для корректировки сопротивления термодатчика

Параллельное подключение резистора применяют для снижения эквивалентного сопротивления термодатчика без вмешательства в его конструкцию. Метод используется при несоответствии номинала датчика входным требованиям контроллера, АЦП или измерительного моста, а также при необходимости смещения рабочей характеристики в ограниченном температурном диапазоне.

Эквивалентное сопротивление рассчитывается по формуле: R_экв = (R_тд × R_п) / (R_тд + R_п), где R_тд – текущее сопротивление термодатчика, R_п – сопротивление параллельного резистора. При выборе номинала учитывают сопротивление датчика при опорной температуре, чаще всего +25 °C для NTC и Pt-элементов.

Для NTC-термисторов параллельный резистор уменьшает крутизну характеристики в зоне высоких температур. Например, при NTC 10 кОм (25 °C) и параллельном резисторе 47 кОм эквивалентное сопротивление при 25 °C снижается до ≈8,2 кОм, при этом относительное изменение сопротивления на каждые 10 °C уменьшается, что упрощает цифровую фильтрацию сигнала.

Для платиновых датчиков Pt100 и Pt1000 параллельное подключение используют реже, но оно допустимо при калибровке под конкретный диапазон. Так, параллельный резистор 10 кОм для Pt1000 снижает влияние разброса сопротивления проводов в двухпроводных схемах, одновременно смещая ноль измерения, что требует программной коррекции.

Резистор должен иметь допуск не хуже ±1 %, а при прецизионных измерениях – ±0,1 %. Температурный коэффициент резистора рекомендуется не выше 50 ppm/°C, иначе корректировка будет нестабильной при изменении температуры окружающей среды.

Схему с параллельным резистором следует проверять расчётом в нескольких контрольных точках температуры. Если отклонение превышает допустимую погрешность, используют комбинацию из двух параллельных резисторов или переходят к программной линеаризации без аппаратной коррекции.

Использование подстроечного резистора для калибровки термодатчика

Подстроечный резистор позволяет точно корректировать сопротивление термодатчика для достижения требуемого значения при определённой температуре. Он включается последовательно или параллельно с датчиком, в зависимости от необходимого эффекта. Последовательное включение увеличивает общее сопротивление цепи, параллельное – снижает.

Для калибровки выбирается резистор с регулировкой в диапазоне ±10–20% от номинального сопротивления термодатчика. Это обеспечивает возможность точной подстройки без существенного влияния на линейность зависимости сопротивления от температуры. Подбор резистора осуществляется экспериментально: измеряют сопротивление термодатчика при контрольной температуре и постепенно изменяют подстроечный резистор до совпадения с требуемым значением.

При монтаже подстроечного резистора важно минимизировать влияние паразитных сопротивлений контактов и проводников. Для этого применяются высокоточные многоборотные резисторы с шагом регулировки до 0,1 Ω. После настройки термодатчик тестируется при нескольких температурных точках для подтверждения стабильности показаний и отсутствия смещения кривой зависимости.

Использование подстроечного резистора особенно эффективно в схемах с аналоговыми измерительными устройствами, где требуется точная калибровка нулевой точки или компенсация разброса номиналов термодатчиков в партии.

Схемы смещения диапазона сопротивлений термодатчика

Смещение диапазона сопротивлений термодатчика позволяет адаптировать его характеристику к входным параметрам измерительной схемы. Основной подход заключается в последовательном или параллельном подключении дополнительных резисторов для сдвига базового сопротивления.

При последовательном смещении добавляется резистор с фиксированным значением, что увеличивает минимальное сопротивление цепи и сдвигает рабочую точку датчика. Значение резистора подбирается по формуле Rсм = Rцель – Rтерм, где Rцель – требуемое минимальное сопротивление на входе схемы, а Rтерм – сопротивление термодатчика при минимальной температуре.

Параллельное смещение применяется для снижения общего сопротивления датчика. Дополнительный резистор подключается параллельно термодатчику, что уменьшает сопротивление в нижней части диапазона и повышает чувствительность на малых температурах. Расчёт производится по закону параллельного соединения: Rобщ = (Rтерм * Rдоп) / (Rтерм + Rдоп).

Комбинированные схемы последовательного и параллельного смещения применяются для точной калибровки полного диапазона сопротивлений. При выборе номиналов резисторов учитывают максимальное отклонение термодатчика и допустимую погрешность измерительной схемы.

Для стабильной работы рекомендуется использовать резисторы с точностью не ниже 1% и температурным коэффициентом, близким к коэффициенту термодатчика. Это минимизирует смещение диапазона при изменении температуры окружающей среды.

Линейзация сопротивления термодатчика резистивными цепями

Резистивные термодатчики (RTD, термисторы) имеют нелинейную зависимость сопротивления от температуры. Для упрощения обработки сигнала и повышения точности измерений применяют резистивные цепи, корректирующие нелинейность. Основные методы включают последовательное и параллельное подключение резисторов, а также использование комбинаций резисторов с различными номиналами.

Для термисторов с отрицательным температурным коэффициентом (NTC) линейность в заданном диапазоне температур достигается добавлением последовательно включенного резистора R_сер, который подбирается по формуле:

Параллельное подключение резистора R_парал снижает крутизну зависимости сопротивления термодатчика, улучшая линейность в верхней части диапазона температур. Для точного подбора используют эмпирические таблицы или расчет методом аппроксимации линейной функции к исходной характеристике:

Для точной калибровки рекомендуется проводить экспериментальное измерение сопротивления при нескольких контрольных температурах, подбирая резисторы так, чтобы отклонение от линейной аппроксимации не превышало ±1% от полного диапазона. В промышленных схемах часто используют подстроечные резисторы с диапазоном 1–10 кОм для гибкой настройки линейности.

Линейзация резистивными цепями позволяет снизить погрешность преобразования температуры в напряжение или ток в измерительных системах, сохраняя простоту схемотехники без применения сложных цифровых коррекций.

Влияние источника питания и измерительной схемы на сопротивление термодатчика

Сопротивление термодатчика напрямую зависит от стабильности источника питания. Колебания напряжения приводят к изменению тока через датчик, что искажает измеряемое сопротивление. Для термисторов с отрицательным температурным коэффициентом (NTC) нестабильное питание может вызвать ошибки до 2–3 % при изменении напряжения на 5 %.

Измерительная схема также влияет на точность. Простейшие схемы с последовательным резистором обеспечивают линейность в ограниченном диапазоне, но при больших диапазонах температур и сопротивлений требуется мостовая схема или использование операционных усилителей для компенсации падения напряжения на соединительных проводах.

Для минимизации влияния питания рекомендуется использовать стабилизированные источники с отклонением не более 0,1 % и фильтрующие конденсаторы на входе схемы. При измерениях постоянного сопротивления (DC) важно учитывать самогревающий эффект: чрезмерный ток увеличивает температуру датчика на несколько градусов, что приводит к снижению или росту сопротивления в зависимости от типа термодатчика.

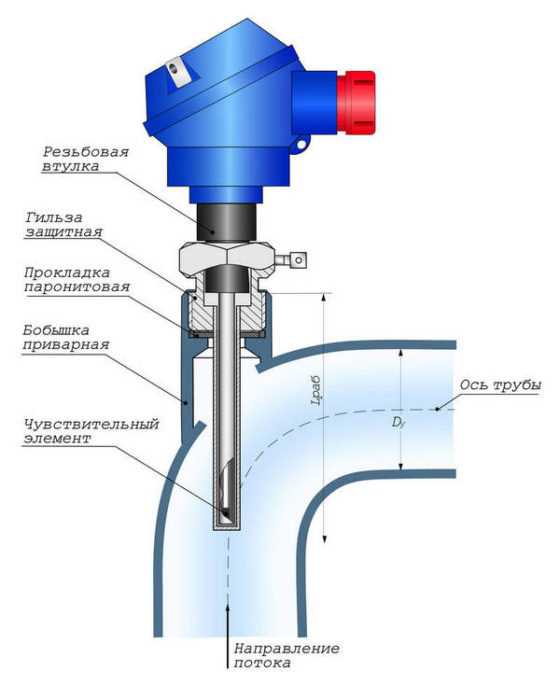

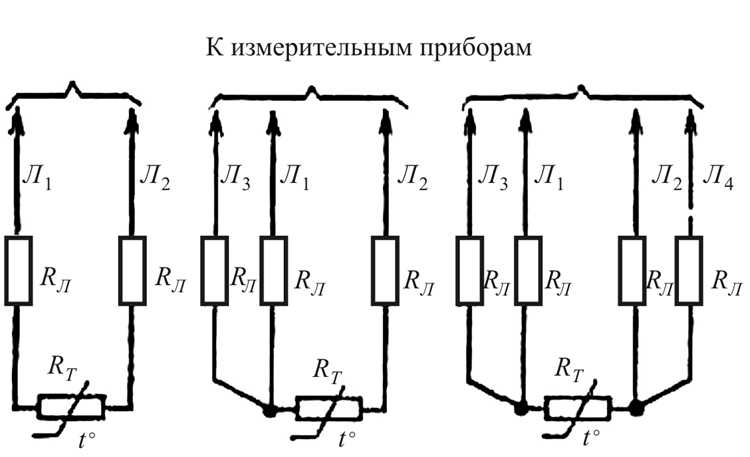

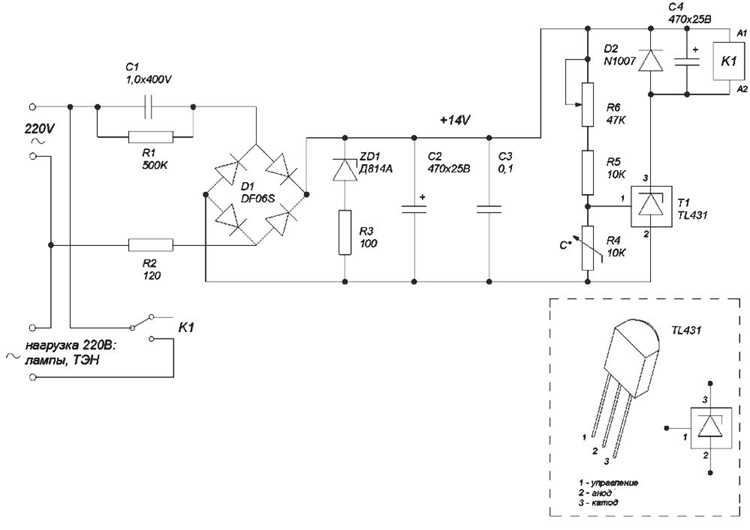

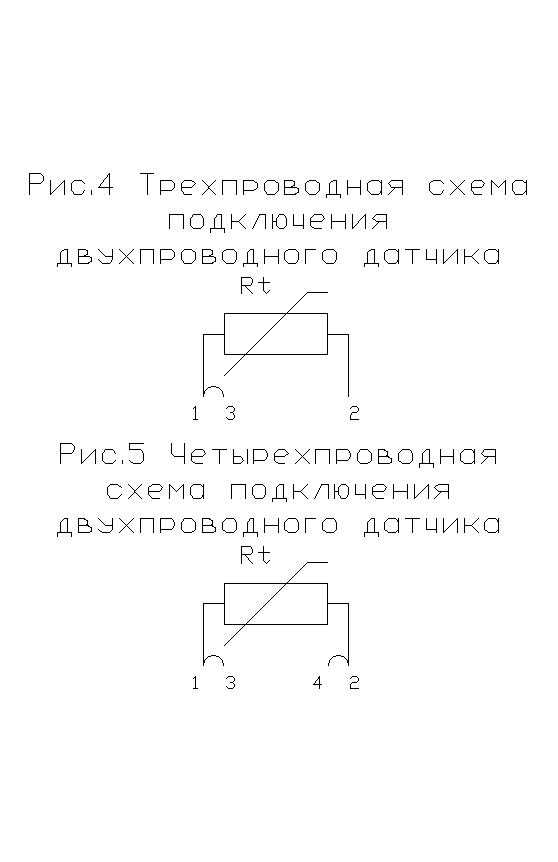

Использование четырехпроводного подключения позволяет исключить влияние сопротивления проводов и контактов на результат. В схемах с переменным током (AC) следует учитывать индуктивные и емкостные компоненты, особенно при высоких частотах, чтобы избежать искажения сопротивления.

Выбор резисторов для делителя напряжения должен учитывать точность и температурный коэффициент, так как отклонения приведут к систематической ошибке измерений. Комбинация стабилизированного питания, корректной измерительной схемы и минимального самогрева обеспечивает воспроизводимые значения сопротивления термодатчика с погрешностью менее 0,5 %.

Типовые ошибки при изменении сопротивления термодатчика в схемах

При внесении изменений в сопротивление термодатчика часто допускаются ошибки, влияющие на точность измерений и стабильность работы схемы.

• Неправильный выбор последовательного или параллельного резистора: использование сопротивления, не соответствующего диапазону датчика, приводит к смещению рабочей точки и неверной калибровке.
• Игнорирование температурного коэффициента: подбираемые резисторы должны учитывать изменение сопротивления с температурой, иначе корректировка может работать только в узком диапазоне.
• Несоблюдение мощности резистора: низкомощные элементы при протекании тока термодатчика нагреваются, вызывая дополнительное изменение сопротивления.
• Ошибки в измерительной схеме: прямое подключение термодатчика к источнику питания без стабилизации напряжения или токовой компенсации вызывает искажения показаний.
• Пренебрежение влиянием проводников: длинные или тонкие провода добавляют сопротивление, особенно заметное при малых номиналах термодатчиков.
• Неправильная линейзация: простое добавление резистора без расчета линейности приводит к кривой отклика с нелинейными зонами, ухудшая точность.
• Отсутствие тестирования после модификации: изменение схемы без проверки при разных температурах часто выявляет систематические ошибки слишком поздно.

Для минимизации ошибок рекомендуется точно рассчитывать номиналы резисторов, учитывать температурные коэффициенты, проверять схему на разных диапазонах и фиксировать влияние проводников на итоговое сопротивление.
