Разъем Sys Fan 1 на материнской плате предназначен для подключения корпусных вентиляторов, обеспечивающих циркуляцию воздуха внутри системного блока. Через него подается питание и передается сигнал управления скоростью вращения, что помогает поддерживать оптимальный температурный режим компонентов.
В отличие от CPU Fan, который обслуживает только кулер процессора, Sys Fan 1 управляет вентиляторами, отвечающими за охлаждение видеокарты, накопителей и зоны питания. В большинстве плат предусмотрено несколько таких разъемов, но именно первый часто используется как основной канал управления корпусными вентиляторами.
Корректное подключение к Sys Fan 1 позволяет снизить уровень шума, продлить срок службы комплектующих и предотвратить перегрев при длительных нагрузках. При настройке важно учитывать тип вентилятора (3-pin или 4-pin) и режим регулировки – DC или PWM, чтобы система могла точно подстраивать обороты под текущие условия работы.

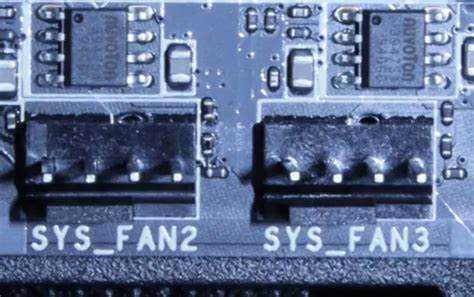

Что означает маркировка Sys Fan 1 на материнской плате
Маркировка Sys Fan 1 указывает на первый системный разъем для подключения корпусного вентилятора. Он используется для подачи питания и управления скоростью вращения через встроенный контроллер материнской платы. Номер «1» обозначает порядковый канал, что позволяет отличать его от других разъемов, например Sys Fan 2 или Sys Fan 3.

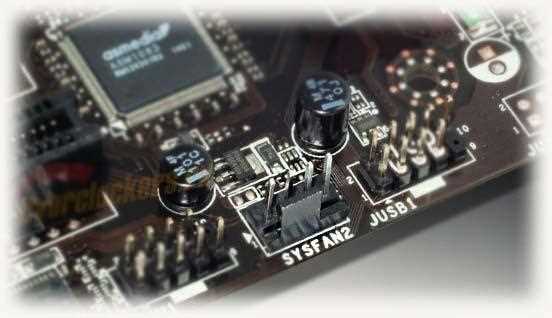

Разъем Sys Fan 1 обычно представляет собой 3- или 4-контактный разъем. В варианте с тремя контактами поддерживается регулировка скорости по напряжению (DC mode), а в четырехконтактной версии – по импульсному сигналу (PWM mode). Тип подключения определяется моделью вентилятора и настройками BIOS.
Производители материнских плат размещают Sys Fan 1 в разных зонах платы: чаще всего рядом с слотами PCIe или блоком питания процессора. Это упрощает подключение корпусных вентиляторов, установленных на задней или верхней панели корпуса, и помогает организовать правильный поток воздуха для охлаждения системы.

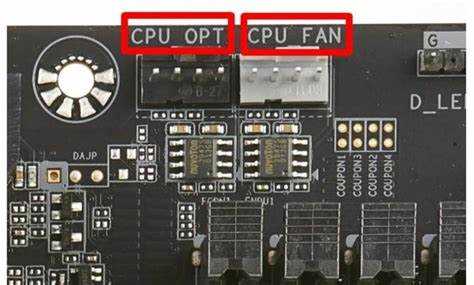

Различия между разъемами Sys Fan и CPU Fan
Разъемы Sys Fan и CPU Fan выполняют схожие функции – питание и управление вентиляторами, но используются для разных зон охлаждения и имеют различное поведение при работе системы.
- Назначение: CPU Fan предназначен для кулера процессора и контролируется напрямую по температуре ЦП. Sys Fan обслуживает корпусные вентиляторы, реагирующие на общую температуру системы или материнской платы.
- Приоритет: при неисправности или отсутствии сигнала от CPU Fan система часто блокирует загрузку, чтобы защитить процессор. Ошибка Sys Fan не вызывает остановку, но может привести к повышению температуры корпуса.
- Управление скоростью: разъем CPU Fan обычно работает в режиме PWM для точного контроля оборотов, тогда как Sys Fan может поддерживать как PWM, так и DC в зависимости от модели платы.
- Мониторинг: показания скорости вращения с CPU Fan отображаются в разделе мониторинга BIOS как критические, а Sys Fan – как дополнительные параметры температуры и оборотов.
- Расположение: CPU Fan всегда размещается рядом с сокетом процессора, а Sys Fan – в разных частях платы, что позволяет подключать вентиляторы, отвечающие за приток и выдув воздуха.
От правильного использования этих разъемов зависит стабильность охлаждения и уровень шума системы. Перепутывать их при сборке не рекомендуется, так как BIOS по-разному реагирует на сигналы каждого типа.
Как определить, сколько вентиляторов можно подключить к Sys Fan 1
Количество вентиляторов, которое можно подключить к разъему Sys Fan 1, зависит от его выходного тока и суммарного потребления подключаемых устройств. Обычно материнские платы поддерживают нагрузку от 1 А до 2 А на каждый системный разъем, что соответствует 12–24 Вт при напряжении 12 В.
Перед подключением нескольких вентиляторов через разветвитель следует проверить характеристики в технической документации. Превышение допустимого тока может привести к сбою работы контроллера или повреждению цепи питания.
| Тип вентилятора | Средний ток (А) | Максимальное количество вентиляторов при 1 А на Sys Fan 1 |
|---|---|---|
| 120 мм, 3-pin | 0.20–0.25 | 4–5 |
| 120 мм, 4-pin PWM | 0.30–0.35 | 2–3 |
| 140 мм, 3-pin | 0.25–0.30 | 3–4 |
| 140 мм, 4-pin PWM | 0.35–0.45 | 2 |
Если требуется подключить больше вентиляторов, рекомендуется использовать фан-хаб с внешним питанием от блока питания. Это снижает нагрузку на контроллер материнской платы и обеспечивает стабильное питание всех устройств охлаждения.
Настройка скорости вращения вентиляторов через BIOS и утилиты
Управление скоростью вращения вентиляторов, подключенных к Sys Fan 1, выполняется через разделы BIOS или фирменные утилиты производителей материнских плат. Эти инструменты позволяют регулировать обороты в зависимости от температуры компонентов и предпочтений пользователя.
В BIOS настройка обычно находится в разделе Hardware Monitor, Fan Control или Q-Fan Configuration. Здесь можно выбрать режим работы – PWM или DC, задать минимальные и максимальные обороты, а также настроить температурные кривые. Для корректной работы важно, чтобы тип вентилятора соответствовал выбранному режиму регулировки.
Программные утилиты, такие как MSI Center, ASUS Fan Xpert или Gigabyte Smart Fan 5, предоставляют расширенные возможности: настройку профилей, автоматическую калибровку скорости и мониторинг температуры в реальном времени. Эти программы позволяют изменять параметры без перезагрузки системы и быстро подбирать оптимальный баланс между охлаждением и уровнем шума.
Если вентилятор не реагирует на изменения профиля, стоит проверить тип подключения и питание. Трёхконтактные модели не поддерживают PWM-управление, поэтому регулировка возможна только по напряжению. При использовании разветвителей управление скоростью доступно лишь для одного вентилятора – того, у которого подключён сигнальный провод.
Типичные ошибки при подключении к Sys Fan 1 и как их избежать
Одна из частых ошибок – подключение вентилятора в разъем CPU Fan вместо Sys Fan 1. В таком случае BIOS воспринимает устройство как кулер процессора и регулирует обороты по температуре ЦП, что приводит к неправильному охлаждению корпуса. Проверять маркировку разъемов необходимо перед установкой.
Ошибка полярности также встречается при использовании неоригинальных разветвителей. Перепутанные контакты питания или сигнала тахометра могут вызвать некорректную работу вентилятора или его полное отключение. Следует использовать только кабели с фиксированным ключом и контролировать совпадение выемки на разъеме с направлением пинов.
Подключение вентиляторов с суммарным током выше допустимого для Sys Fan 1 приводит к перегреву контроллера и сбоям в регулировке скорости. Перед установкой нескольких устройств нужно проверить технические характеристики материнской платы и суммировать потребляемый ток каждого вентилятора.
Иногда вентилятор подключают в 4-pin разъем при выборе режима PWM, но устройство имеет 3-pin коннектор. В результате регулировка оборотов не работает, и вентилятор вращается на максимальной скорости. Для таких случаев нужно вручную включить режим DC в BIOS.
Еще одна ошибка – использование удлинителей без сигнального провода тахометра. В этом случае система не получает данные о скорости вращения, что делает невозможным контроль и автоматическую настройку. Следует применять кабели с полным набором проводников.
Когда требуется использовать разветвитель или контроллер для Sys Fan 1
Разветвитель или контроллер необходим, когда количество корпусных вентиляторов превышает число системных разъемов на материнской плате. Через Sys Fan 1 можно подключить только ограниченное количество устройств, так как каждый разъем рассчитан на определённый ток, обычно до 1 А. При установке трёх и более вентиляторов предпочтительно использовать хаб или отдельный контроллер с внешним питанием от разъема SATA или Molex.
Разветвитель подходит, если требуется синхронизировать работу нескольких одинаковых вентиляторов, подключенных к одному каналу управления. При этом только один из них должен передавать сигнал тахометра, чтобы контроллер не получал искаженные данные об оборотах.
Контроллер целесообразно применять, когда корпус оснащен большим количеством вентиляторов или требуется индивидуальная регулировка скорости для каждой группы. Такие устройства оснащаются собственной схемой питания и управляются либо вручную, либо через USB-интерфейс и специальное программное обеспечение.
Использование хаба с питанием напрямую от блока питания снижает нагрузку на материнскую плату и обеспечивает стабильное напряжение даже при максимальной нагрузке вентиляторов. При выборе устройства нужно учитывать суммарное энергопотребление подключаемых моделей и наличие защиты от перегрузки.
Вопрос-ответ:
Можно ли подключить к Sys Fan 1 несколько вентиляторов через один разъем?
Да, но количество вентиляторов ограничено токовой нагрузкой, которую поддерживает разъем — обычно до 1 ампера. Перед подключением нескольких устройств нужно суммировать их потребляемый ток. Если общая нагрузка превышает допустимую, лучше использовать разветвитель с внешним питанием или отдельный фан-хаб, чтобы не повредить контроллер материнской платы.
Чем Sys Fan 1 отличается от CPU Fan на материнской плате?
Sys Fan 1 управляет корпусными вентиляторами и регулирует их скорость на основе общей температуры системы или датчиков материнской платы. CPU Fan контролирует кулер процессора и реагирует исключительно на температуру ЦП. Также BIOS может заблокировать запуск системы при ошибке CPU Fan, но не делает этого при отсутствии Sys Fan.
Как узнать, где находится Sys Fan 1 на моей плате?
Местоположение разъема указано в схеме или руководстве к материнской плате. Обычно Sys Fan 1 размещен рядом со слотами PCIe или на краю платы возле разъема питания. Маркировка нанесена белыми буквами прямо на текстолит и легко читается при визуальном осмотре.
Можно ли подключить вентилятор с 3-pin разъемом в Sys Fan 1, рассчитанный на 4-pin?
Да, совместимость сохранена. Трехконтактный вентилятор можно подключить в четырехконтактный разъем, но управление скоростью будет работать только в режиме DC, то есть через регулировку напряжения. PWM-регулировка в этом случае недоступна.
Нужно ли использовать контроллер, если корпус имеет шесть вентиляторов?
Да, при большом количестве вентиляторов рекомендуется контроллер или хаб с питанием от блока питания. Это снимает нагрузку с материнской платы, обеспечивает стабильное напряжение и позволяет синхронно регулировать скорость вращения всех подключенных вентиляторов через один интерфейс управления.
Почему вентилятор, подключенный к Sys Fan 1, не регулирует скорость вращения?
Причиной может быть несоответствие типа вентилятора выбранному режиму управления в BIOS. Если вентилятор имеет 3-pin разъем, необходимо активировать режим DC, а не PWM. Также стоит проверить, поддерживает ли материнская плата регулировку на данном канале — у некоторых моделей Sys Fan 1 работает только в фиксированном режиме. Ещё один вариант — вентилятор подключен через разветвитель без сигнального провода тахометра, и контроллер не получает данные о скорости, из-за чего регулировка становится недоступной.
