Jspi1 на материнской плате msi что это

Разъем JSPI1 на платах MSI предназначен для подключения программного интерфейса микросхем флеш-памяти. Он используется преимущественно для прямого доступа к BIOS-чипу без необходимости полного запуска системы. Через этот разъем можно перепрошивать или восстанавливать BIOS при сбоях.

JSPI1 поддерживает стандартные 8- и 16-контактные микросхемы SPI, что позволяет работать с разными версиями прошивок и модифицировать настройки платы на аппаратном уровне. Пользователям важно соблюдать полярность подключения и следить за совместимостью с используемыми программаторами.

Использование JSPI1 целесообразно при восстановлении поврежденного BIOS, обновлении прошивок без загрузки системы или тестировании модулей памяти. Ошибки при подключении могут привести к полной неработоспособности платы, поэтому рекомендуется применять проверенные инструменты и следовать инструкциям производителя.

На разных моделях MSI расположение и маркировка разъема JSPI1 могут отличаться. Перед использованием следует изучить схему платы и документацию, чтобы правильно идентифицировать контакты и обеспечить безопасное подключение устройств.

Jspi1 на материнской плате MSI: функции и назначение

Разъем JSPI1 на материнских платах MSI предназначен для прямого подключения к микросхемам SPI флеш-памяти. Основное назначение этого интерфейса – выполнение операций прошивки BIOS и восстановление системы при повреждении основной микросхемы.

Функции разъема включают:

• Прямое чтение и запись BIOS без загрузки операционной системы.
• Обновление прошивки на уровне аппаратного интерфейса.
• Тестирование и диагностика микросхем SPI.

Применение JSPI1 особенно важно при восстановлении платы после неудачных обновлений BIOS. Для работы с разъемом рекомендуется использовать:

1. Программаторы, совместимые с SPI 8- или 16-контактными микросхемами.
2. Фирменные утилиты MSI для создания резервной копии BIOS.
3. Контроль полярности и правильной установки микросхем во время подключения.

Разъем JSPI1 отличается у разных моделей MSI по расположению и маркировке контактов. Перед использованием следует:

• Изучить схемы платы и документацию производителя.
• Проверить совместимость микросхем и программатора.
• Обеспечить защиту от статического электричества при работе с контактами.

Использование JSPI1 позволяет проводить точечные операции с BIOS, снижая риск полной неработоспособности платы при обновлении или восстановлении прошивки.

Расположение разъема JSPI1 на плате MSI

Разъем JSPI1 на материнских платах MSI обычно располагается рядом с BIOS-чипом и разъемами питания. На платах формата ATX его часто можно найти в нижней правой части PCB, ближе к слотам расширения PCIe.

Расположение разъема зависит от конкретной модели платы:

• На моделях MSI серии B450 и B550 JSPI1 расположен рядом с чипом BIOS и маркируется на плате как JSPI1.
• На моделях серии Z490 и Z590 разъем может находиться ближе к южному мосту и отмечен белой рамкой для удобного подключения программатора.
• На компактных платах Mini-ITX JSPI1 иногда интегрирован в единый блок с другими SPI-интерфейсами, что требует внимательного изучения схемы платы.

Для безопасного подключения рекомендуется:

• Изучить схему конкретной модели платы в руководстве пользователя.
• Проверить маркировку контактов на PCB перед подключением устройства.
• Использовать антистатический браслет и избегать механического давления на разъем и соседние компоненты.

Подключение устройств через JSPI1

Разъем JSPI1 предназначен для подключения программаторов и внешних модулей SPI, используемых для работы с BIOS-чипами. Корректное подключение обеспечивает прямой доступ к микросхеме без загрузки операционной системы.

Рекомендации по подключению:

• Использовать программаторы, поддерживающие стандарты SPI 8- и 16-контактных микросхем.
• Следить за ориентацией контактов; большинство плат MSI маркируют первый контакт белой точкой или стрелкой.
• Подключать устройство только при отключенном питании платы.
• Использовать антистатическую подложку и браслет для защиты компонентов.

После подключения программатора или модуля SPI следует проверить связь с микросхемой через специализированное программное обеспечение. Корректное распознавание чипа подтверждает готовность к чтению, записи или восстановлению BIOS.

Совместимость JSPI1 с различными микросхемами

Разъем JSPI1 поддерживает работу с микросхемами SPI стандартов 8- и 16-контактных чипов, используемых для хранения BIOS. Большинство плат MSI рассчитаны на микросхемы серий Winbond, Macronix и SST.

Рекомендации по совместимости:

• Перед подключением проверять маркировку чипа и его тип (например, W25Q128, MX25L6406).
• Использовать программаторы, совместимые с конкретной серией чипов.
• При замене микросхемы BIOS выбирать модели с аналогичными характеристиками по напряжению и объему памяти.
• Избегать микросхем с нестандартными контактами или форм-фактором, которые не соответствуют разъему JSPI1.

Соблюдение этих рекомендаций обеспечивает корректную работу разъема и исключает повреждение платы при прошивке или восстановлении BIOS.

Использование JSPI1 для прошивки BIOS

Разъем JSPI1 позволяет перепрошивать BIOS напрямую, минуя загрузку системы. Это особенно важно при восстановлении платы после неудачных обновлений или при установке нестандартных прошивок.

Процесс прошивки через JSPI1 включает несколько шагов:

Рекомендуется использовать только проверенные версии BIOS и следить за совместимостью с моделью платы MSI, чтобы избежать полной неработоспособности материнской платы.

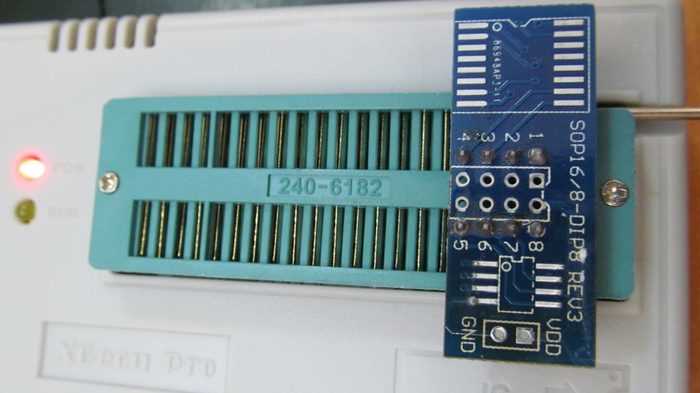

Настройки BIOS, связанные с JSPI1

Разъем JSPI1 взаимодействует с настройками BIOS, отвечающими за управление микросхемой SPI. Некоторые параметры позволяют включить или ограничить доступ к прошивке и защитить данные от несанкционированного изменения.

Основные настройки, влияющие на работу JSPI1:

• BIOS Write Protection – блокировка записи в микросхему, предотвращающая случайное повреждение BIOS.
• BIOS Flash Security – уровень защиты, ограничивающий доступ через внешние программаторы.
• SPI Configuration – выбор режима работы интерфейса JSPI1 и частоты передачи данных.

Рекомендации по настройке:

1. Перед использованием JSPI1 отключать защиту BIOS Write Protection, если требуется запись.
2. После завершения прошивки возвращать защитные настройки для предотвращения несанкционированных изменений.
3. Изменять параметры SPI Configuration только при необходимости и согласно документации платы.

Корректная настройка BIOS обеспечивает стабильную работу разъема JSPI1 и минимизирует риск повреждения микросхемы при прошивке или восстановлении BIOS.

Риски и меры предосторожности при работе с JSPI1

Работа с разъемом JSPI1 связана с риском повреждения микросхемы BIOS и самой материнской платы при неправильном подключении или настройках программатора. Неправильная ориентация контактов или подача напряжения может привести к полной неработоспособности платы.

Основные риски:

• Повреждение микросхемы BIOS из-за неправильной записи или несоответствия прошивки.
• Короткое замыкание при неаккуратном подключении программатора.
• Потеря данных при отключении питания во время записи.

Рекомендации по безопасности:

• Отключать питание материнской платы перед подключением устройств к JSPI1.
• Использовать антистатический браслет и подложку для защиты компонентов.
• Проверять ориентацию контактов и совместимость микросхемы с программатором.
• Создавать резервную копию BIOS перед любой операцией записи.
• Следовать официальной документации MSI и использовать проверенное программное обеспечение.

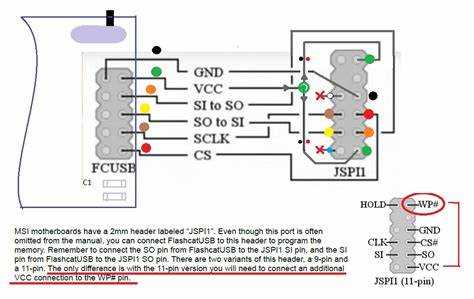

Отличия JSPI1 на разных моделях MSI

Разъем JSPI1 может отличаться по расположению, маркировке и поддерживаемым микросхемам на разных моделях материнских плат MSI. Эти различия влияют на совместимость с программаторами и удобство подключения.

Особенности по сериям плат:

• B450 и B550 – разъем находится рядом с чипом BIOS, маркировка JSPI1 четкая, рассчитан на стандартные 8- и 16-контактные SPI-чипы.
• Z490 и Z590 – JSPI1 расположен ближе к южному мосту, иногда выделен белой рамкой для визуального выделения, поддержка высокоскоростных микросхем.
• Mini-ITX – разъем компактный и интегрирован с другими интерфейсами, что требует внимательного подключения и проверки схемы платы.

Рекомендации:

• Перед использованием изучать схему конкретной модели для точной идентификации контактов.
• Проверять совместимость микросхем и программатора с конкретной моделью платы.
• При работе с компактными платами соблюдать осторожность, чтобы не задеть соседние компоненты.

Проверка работоспособности разъема JSPI1

Проверка JSPI1 необходима для подтверждения правильного подключения и работоспособности перед выполнением прошивки или восстановления BIOS. Это снижает риск повреждения микросхемы и платы.

Последовательность проверки:

• Подключить совместимый программатор к разъему JSPI1 с соблюдением ориентации контактов.
• Использовать программное обеспечение для определения модели микросхемы и чтения текущей версии BIOS.
• Создать резервную копию BIOS для проверки корректности взаимодействия с разъемом.
• Проверить сигналы SPI с помощью мультиметра или логического анализатора для выявления возможных обрывов или коротких замыканий.
• После успешного чтения и записи данных убедиться, что плата распознает микросхему и загружает BIOS без ошибок.

Регулярная проверка JSPI1 перед прошивкой снижает риск отказа платы и обеспечивает стабильную работу интерфейса при последующих операциях.

Вопрос-ответ:

Для чего нужен разъем JSPI1 на платах MSI?

Разъем JSPI1 используется для прямого подключения к микросхеме BIOS на материнской плате. С его помощью можно выполнять перепрошивку, восстановление или диагностику BIOS без загрузки операционной системы, что важно при сбоях или повреждениях микросхемы.

Какие микросхемы поддерживает JSPI1?

JSPI1 совместим с микросхемами SPI стандартов 8- и 16-контактных чипов. На платах MSI чаще всего используются микросхемы серий Winbond, Macronix и SST. Перед подключением следует проверять модель микросхемы, её напряжение и объем памяти, чтобы избежать несовместимости и повреждения платы.

Можно ли использовать JSPI1 для обновления BIOS без программатора?

Нет, для записи данных через JSPI1 требуется совместимый программатор. Разъем предназначен именно для аппаратного подключения к микросхеме SPI и не поддерживает обновления через стандартный интерфейс BIOS внутри системы без внешнего устройства.

Как правильно подключить устройство к JSPI1?

Подключение должно выполняться при отключенном питании платы. Важно соблюдать ориентацию контактов, обычно первый контакт отмечен на плате белой точкой или стрелкой. Также рекомендуется использовать антистатический браслет и подложку для защиты платы и микросхемы от статического электричества.

Как проверить работоспособность разъема JSPI1 перед прошивкой?

Проверка включает подключение программатора, определение модели микросхемы через программное обеспечение и создание резервной копии BIOS. Дополнительно можно измерить сигналы SPI мультиметром или логическим анализатором. Успешное чтение и запись данных подтверждает готовность разъема к работе и снижает риск повреждения платы.

Можно ли использовать JSPI1 для восстановления BIOS после неудачного обновления?

Да, разъем JSPI1 позволяет подключить программатор к микросхеме BIOS и выполнить восстановление прошивки напрямую. Для этого нужно отключить питание материнской платы, правильно подключить контакты программатора к разъему и использовать совместимое программное обеспечение для записи резервной или новой версии BIOS. Такой подход позволяет восстановить работу платы даже при поврежденном BIOS, но требует соблюдения полярности контактов и защиты от статического электричества, чтобы не повредить микросхему.
