Индукция и индуктивность в чем разница

Понятия индукция и индуктивность часто встречаются в электротехнике и физике, однако обозначают разные явления. Индукция описывает процесс появления электрического тока или напряжения под действием переменного магнитного поля. Индуктивность характеризует способность проводника или катушки создавать и накапливать магнитное поле при прохождении тока.

Индукция измеряется в теслах (Тл) и отражает плотность магнитного потока. Индуктивность выражается в генри (Гн) и показывает, насколько сильно элемент электрической цепи сопротивляется изменению тока. Эти параметры связаны между собой, но применяются в разных расчетах и экспериментах.

При проектировании электрических схем важно учитывать оба понятия: индукция используется для анализа взаимодействия магнитных полей, а индуктивность – при подборе катушек, фильтров и дросселей. Непонимание различий между ними приводит к ошибкам в расчетах и искажению характеристик цепи.

Что обозначает термин индукция в физике

Индукция в физике обозначает явление возникновения электрического тока или электродвижущей силы (ЭДС) в проводнике при изменении магнитного поля. Этот процесс описывается законом электромагнитной индукции Фарадея, согласно которому ЭДС прямо пропорциональна скорости изменения магнитного потока, проходящего через контур.

Величина магнитной индукции измеряется в теслах (Тл) и определяется как отношение магнитного потока к площади, через которую он проходит. Вектор магнитной индукции направлен по касательной к силовым линиям поля и показывает направление силы, действующей на заряд, движущийся в этом поле.

На практике магнитная индукция используется для расчета параметров катушек, трансформаторов и электродвигателей. Зная распределение магнитного поля, можно точно определить уровень ЭДС, возникающей при изменении тока или движении проводника в поле магнита. Это позволяет прогнозировать потери, оценивать мощность устройств и корректировать конструкцию элементов цепи.

Как возникает электромагнитная индукция на практике

Электромагнитная индукция возникает при изменении магнитного потока, проходящего через замкнутый контур проводника. Когда магнитное поле усиливается, ослабевает или меняет направление, в проводнике индуцируется электродвижущая сила, вызывающая ток. Этот процесс происходит независимо от источников питания и определяется скоростью изменения магнитного потока.

На практике эффект индукции проявляется в генераторах, где движение катушки в магнитном поле создает переменное напряжение. Аналогичный принцип используется в трансформаторах: переменный ток в первичной обмотке формирует изменяющееся магнитное поле, которое индуцирует напряжение во вторичной. При расчетах учитывают площадь витков, количество оборотов и частоту изменения поля – эти параметры напрямую влияют на величину индуцированного напряжения.

Для экспериментов с индукцией применяются катушки с ферромагнитным сердечником, усиливающим магнитное поле. Контроль частоты переменного тока позволяет наблюдать, как изменяется амплитуда наведенного напряжения. В технических устройствах важно минимизировать потери энергии, вызванные вихревыми токами, поэтому сердечники выполняют из тонких изолированных пластин.

Индуктивность как свойство проводников и катушек

Величина индуктивности зависит от нескольких факторов:

• геометрии проводника – длины, диаметра и формы витков;
• количества витков катушки – чем их больше, тем выше индуктивность;
• материала сердечника – ферромагнитные материалы увеличивают значение за счет высокой магнитной проницаемости;
• расположения проводников – взаимное влияние витков усиливает или ослабляет общий магнитный поток.

Для измерения индуктивности используют приборы – LCR-метры, позволяющие оценить параметры катушек в герцах и генри. При расчете схем важно учитывать паразитную индуктивность, возникающую даже в коротких проводниках, поскольку она способна искажать импульсные сигналы и снижать стабильность цепи. Для уменьшения этого эффекта применяют экранированные кабели и оптимизируют трассировку проводников на плате.

Связь между индукцией и индуктивностью через закон Фарадея

Закон Фарадея устанавливает количественную связь между магнитной индукцией и индуктивностью. Он формулируется как зависимость электродвижущей силы от скорости изменения магнитного потока: ЭДС = − dΦ/dt, где Φ – магнитный поток, выражаемый через произведение магнитной индукции на площадь контура. Этот закон показывает, что индукция определяет причину, а индуктивность – реакцию проводника на изменение поля.

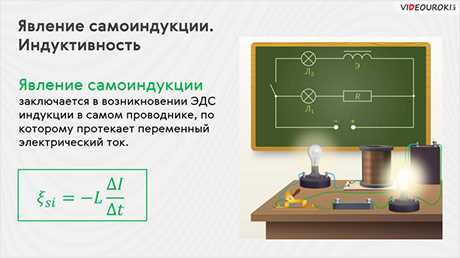

При изменении магнитного потока в катушке возникает ЭДС самоиндукции, пропорциональная скорости изменения тока. Это выражается формулой ЭДС = −L·(di/dt), где L – индуктивность. Таким образом, индуктивность связывает величину наведенной ЭДС с изменением тока, а магнитная индукция определяет плотность поля, создающего этот эффект.

Практическое применение связи между индукцией и индуктивностью включает:

• расчет катушек трансформаторов – для достижения нужного уровня напряжения во вторичной обмотке;
• определение параметров дросселей, ограничивающих пульсации тока;
• анализ переходных процессов в цепях с переменным током;
• моделирование электромагнитных полей при проектировании датчиков и генераторов.

Точная оценка взаимосвязи этих величин позволяет прогнозировать поведение систем при изменении частоты, нагрузки и формы сигнала, что особенно важно при разработке высокочастотных и импульсных устройств.

Единицы измерения и обозначения для индукции и индуктивности

Магнитная индукция обозначается символом B и измеряется в теслах (Тл) по системе СИ. Один тесла равен одному веберу на квадратный метр (1 Тл = 1 Вб/м²). Это значение показывает, насколько сильно магнитное поле действует на электрические заряды, движущиеся в его пределах. При расчетах также используется единица гаусс (Гс), применяемая в старых системах – 1 Тл соответствует 10⁴ Гс.

Индуктивность обозначается символом L и измеряется в генри (Гн). Один генри соответствует индуктивности, при которой изменение тока на 1 ампер в секунду вызывает ЭДС самоиндукции в 1 вольт. Для практических расчетов часто используют доли генри – миллигенри (мГн, 10⁻³ Гн) и микрогенри (мкГн, 10⁻⁶ Гн), что особенно важно при работе с электронными схемами и фильтрами.

В технической документации значения магнитной индукции указываются при расчете магнитных цепей и характеристик материалов, а индуктивность – при проектировании электрических схем, трансформаторов и катушек. Корректное использование единиц измерения позволяет исключить ошибки при моделировании и экспериментальных расчетах.

Как рассчитать индуктивность катушки в электрической цепи

Индуктивность катушки определяется количеством витков, геометрией и свойствами сердечника. Основная формула для расчета индуктивности цилиндрической катушки с сердечником из ферромагнитного материала:

L = (μ·N²·A) / l

где:

Для катушек без сердечника (воздушных) μ = μ₀ = 4π·10⁻⁷ Гн/м. При расчете с сердечником учитывают относительную проницаемость μᵣ материала. Для многослойных катушек используют суммарное число витков и среднюю длину витка. Практическое применение формулы позволяет корректно подобрать катушку под заданное сопротивление переменному току, частотные характеристики и величину наводимой ЭДС.

Примеры применения индукции и индуктивности в электронике

Электромагнитная индукция используется для генерации переменного напряжения в устройствах типа генераторов и трансформаторов. В генераторах вращение катушки в магнитном поле создает ЭДС, пропорциональную скорости изменения потока. В трансформаторах переменный ток первичной обмотки индуцирует напряжение во вторичной, позволяя изменять уровень напряжения без потерь энергии на проводах.

Индуктивность применяется для формирования фильтров и дросселей. Катушки с определенной индуктивностью блокируют высокочастотные пульсации или сглаживают импульсный ток. В схемах стабилизации напряжения дроссели снижают колебания и обеспечивают стабильную работу электронных компонентов.

Примеры практического применения:

• Силовые трансформаторы для изменения уровней напряжения в сетях 220 В и выше.
• Импульсные источники питания, где дроссели ограничивают скачки тока и напряжения.
• Радиочастотные фильтры для разделения сигналов по частоте.
• Катушки индуктивности в датчиках движения и бесконтактных выключателях, где изменение магнитного поля преобразуется в электрический сигнал.

Выбор величины индуктивности и расчет магнитного потока позволяют точно настраивать электронные схемы для требуемых частотных характеристик и минимизации потерь энергии.

Типичные ошибки при изучении индукции и индуктивности

Одна из распространенных ошибок – смешение понятий индукция и индуктивность. Индукция описывает возникновение ЭДС при изменении магнитного потока, а индуктивность характеризует реакцию проводника на изменение тока. Неправильное понимание приводит к ошибкам в расчетах катушек и трансформаторов.

Еще одна ошибка – игнорирование влияния геометрии катушки и магнитной проницаемости сердечника на индуктивность. Пренебрежение этими параметрами может вызвать несоответствие расчетной и фактической ЭДС, особенно в высокочастотных схемах.

Неверное использование единиц измерения также часто встречается. Магнитная индукция измеряется в теслах, индуктивность – в генри. Ошибки при переводе или при работе с миллигенри и микрогенри могут привести к серьезным искажениям сигналов.

Игнорирование паразитной индуктивности проводников и межвитковой емкости катушек – еще один источник проблем. При быстром изменении тока эти факторы вызывают дополнительные ЭДС и помехи, что особенно критично в импульсных источниках питания и радиочастотных схемах.

Для корректного изучения и применения индукции и индуктивности рекомендуется использовать точные формулы расчета, измерять параметры катушек с помощью LCR-метров и учитывать влияние всех конструктивных и материалных особенностей элементов цепи.
