Замена minipci модуля в устройствах Edup требует точного соблюдения порядка действий и использования подходящих инструментов. Модуль может отвечать за Wi-Fi или другие сетевые функции, поэтому неправильная установка приведет к нестабильной работе или полной невозможности подключения к сети.
Перед заменой рекомендуется определить точную модель старого модуля и убедиться, что новый совместим с вашим устройством. Edup использует несколько вариантов разъемов minipci: стандартный 54 мм и mini-PCIe. Подбор неправильного модуля приведет к физической несовместимости или нестабильной работе оборудования.
Для работы понадобятся отвертка с крестовой головкой, антистатический браслет и пинцет с тонкими наконечниками. Отключение питания и батареи перед началом демонтажа минимизирует риск короткого замыкания или повреждения платы.
Эта инструкция подробно объясняет каждый шаг: от безопасного извлечения старого модуля до проверки работы нового после установки. Следуя ей, можно снизить вероятность повреждений и гарантировать корректную работу сетевых функций Edup сразу после замены.
Определение модели и совместимости minipci модуля
Для замены minipci модуля первым шагом необходимо точно определить модель текущего устройства. На плате модуля указаны маркировки производителя и модель, например, «EDUP EP-7612» или «EDUP EP-9458». Эти данные нужны для подбора совместимого аналога, поскольку разные модели используют различные контроллеры Wi-Fi и протоколы передачи данных.
Совместимость проверяется по типу разъема: стандартный mini-PCI 54 мм или mini-PCIe с ключом A или E. Разъем mini-PCIe поддерживает передачу данных до 867 Мбит/с в стандарте 802.11ac, тогда как старые mini-PCI могут ограничивать скорость до 150 Мбит/с. Установка неподходящего модуля приведет к невозможности подключения к сети или нестабильной работе драйверов.
Также важно учитывать версию прошивки устройства. Некоторые платы Edup требуют модули с определенной версией контроллера. Информацию о поддерживаемых модулях можно найти в документации или на официальном сайте производителя, указав точный номер модели ноутбука или роутера.
Если на модуле отсутствует маркировка, можно использовать программные средства, например, утилиту «lspci» на Linux или «Device Manager» на Windows, чтобы определить идентификатор устройства (Vendor ID и Device ID). Эти значения позволяют точно подобрать совместимый модуль без риска несовместимости.
Необходимые инструменты для замены модуля
Для замены minipci модуля в устройствах Edup потребуется набор инструментов и средств защиты, чтобы минимизировать риск повреждения платы и разъемов.
- Отвертка с крестовой головкой – размер PH0 или PH1 для откручивания винтов крепления корпуса и модуля.
- Антистатический браслет – предотвращает повреждение микросхем статическим электричеством.
- Пинцет с тонкими наконечниками – удобен для снятия и установки модуля в разъем без повреждения контактов.
- Пластиковая лопатка или инструмент для вскрытия корпуса – позволяет аккуратно разъединить части корпуса без царапин.
- Маркер или наклейка для пометки кабелей – помогает правильно подключить антенны после замены модуля.
Дополнительно рекомендуется иметь под рукой чистую антистатическую поверхность, на которую можно безопасно положить материнскую плату и снятый модуль. Все инструменты следует подготовить заранее, чтобы минимизировать время работы и исключить необходимость удерживать открытый корпус во время поиска нужного инструмента.
Подготовка ноутбука к демонтажу модуля
Перед снятием minipci модуля необходимо полностью отключить ноутбук от сети и извлечь аккумулятор. Это предотвращает короткое замыкание при контакте с платой и разъемами.
Далее рекомендуется заземлить себя с помощью антистатического браслета или прикосновения к металлической части корпуса. Работа с модулем без заземления может привести к повреждению контроллера Wi-Fi статическим разрядом.
Для удобства доступа к модулю открутите нижнюю крышку корпуса. В моделях Edup крышка фиксируется 4–6 винтами, расположенными по периметру. После откручивания винтов аккуратно подденьте крышку пластиковым инструментом, чтобы не повредить защелки.
Перед извлечением модуля отметьте расположение антенн и кабелей. В большинстве моделей Edup есть две антенны с разными цветами или маркировкой L и R. Это поможет правильно подключить их к новому модулю и избежать потери сигнала.
После снятия корпуса убедитесь, что на рабочей поверхности нет металлических предметов или остатков винтов. Любой контакт с платой может вызвать короткое замыкание при установке нового модуля.
Безопасное извлечение старого minipci модуля
После снятия корпуса и подготовки антенн приступают к извлечению minipci модуля. Сначала отсоедините все подключенные антенны, аккуратно отщелкнув разъемы с помощью пинцета. Не тяните за провода, чтобы не повредить контакты.
Затем ослабьте крепежные винты модуля. В большинстве моделей Edup используется два винта, расположенные по углам платы. Винты следует выкручивать крестовой отверткой с умеренным усилием, чтобы не сорвать резьбу.
После ослабления винтов аккуратно приподнимите модуль под углом 30–45 градусов и извлеките из разъема. Не используйте чрезмерную силу, чтобы не повредить контакты на плате и разъеме mini-PCI.
Извлеченный модуль следует разместить на антистатической поверхности. Это позволяет сохранить его в рабочем состоянии для диагностики или повторного использования.
Проверка контактов и разъёмов перед установкой
Перед установкой нового minipci модуля необходимо тщательно осмотреть разъём и контакты на плате.
- Проверка разъёма: убедитесь, что разъём mini-PCIe или mini-PCI чистый, без пыли и окислов. Для очистки используйте баллон со сжатым воздухом или мягкую антистатическую щетку.
- Проверка контактов модуля: осмотрите металлические контактные площадки на новом модуле. Они должны быть ровными, без следов царапин или потемнения.
- Проверка крепёжных элементов: убедитесь, что винты и металлические держатели корпуса целы и не имеют деформаций, чтобы модуль можно было надежно закрепить.
- Совмещение разъёма: перед вставкой убедитесь, что ключи на разъёме совпадают с вырезами на модуле. Неправильное совмещение может привести к повреждению платы или контактов.
После осмотра разъёма и контактов можно переходить к аккуратной установке нового модуля, избегая давления на контакты и изгибов платы.
Установка нового minipci модуля шаг за шагом

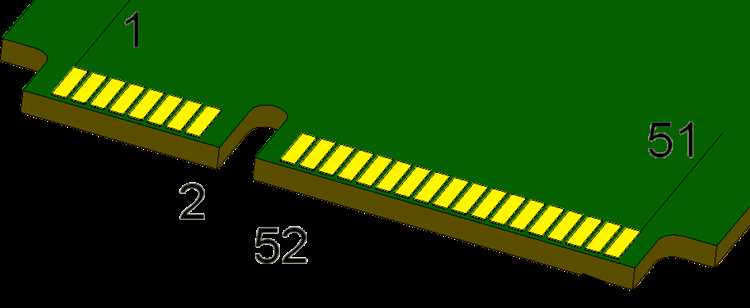

Начните с аккуратного совмещения контактных площадок модуля с разъёмом на плате. Модуль устанавливается под углом примерно 30–45 градусов, чтобы избежать повреждения контактов.
После правильного совмещения плавно вставьте модуль в разъём до упора. Не используйте силу, чтобы не согнуть контакты или плату.
Закрепите модуль винтами, которые были сняты с предыдущего устройства. Винты следует закручивать равномерно, без перекоса, чтобы модуль плотно прилегал к плате.
Подключите антенны, соблюдая цветовую маркировку или обозначения L и R. Контакты антенн должны плотно фиксироваться на разъёмах без люфта.
Перед закрытием корпуса убедитесь, что модуль установлен ровно, антенны не перегибаются и все крепления на месте. Это обеспечит стабильную работу Wi-Fi и других функций устройства.
Проверка работы модуля после установки
После установки нового minipci модуля включите ноутбук и убедитесь, что система его распознает. На Windows откройте Диспетчер устройств и проверьте наличие устройства в разделе «Сетевые адаптеры». На Linux используйте команду lspci для отображения подключенного модуля.
Подключите антенны и проверьте уровень сигнала Wi-Fi. Если индикатор показывает низкую мощность, убедитесь, что антенны подключены правильно и не перегибаются.
Проверьте работу модуля через подключение к сети. Выполните тест скорости и стабильности соединения, чтобы убедиться в корректной работе передачи данных.
Если модуль не определяется, проверьте контакты разъёма, корректность установки и совместимость драйверов. При необходимости обновите драйверы с официального сайта Edup, указав точную модель установленного модуля.
Устранение типичных проблем после замены
После установки нового minipci модуля могут возникнуть проблемы с подключением или распознаванием устройства. Для их быстрого выявления и устранения полезно использовать таблицу диагностики.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Модуль не определяется системой | Неправильное совмещение контактов, несовместимый драйвер | Проверить положение модуля, убедиться в правильном разъёме, установить актуальный драйвер с сайта Edup |
| Слабый сигнал Wi-Fi | Неправильно подключены антенны или перегнуты провода | Переподключить антенны согласно маркировке L/R, устранить перегибы кабелей |
| Не удается подключиться к сети | Конфликт с предыдущим модулем или некорректные настройки | Сбросить настройки сети, удалить старые профили Wi-Fi и перезагрузить устройство |
| Периодические отключения | Неплотное крепление модуля или ослабленные винты | Проверить фиксацию модуля и винты, закрепить плотно без перекоса |
Следуя этой таблице, можно быстро выявить и устранить большинство проблем, возникающих после замены minipci модуля в устройствах Edup.
Вопрос-ответ:
Как определить совместимость нового minipci модуля с ноутбуком Edup?
Для проверки совместимости необходимо узнать точную модель текущего модуля, указанную на плате или в документации устройства. Затем сверить разъем (mini-PCI 54 мм или mini-PCIe) и поддерживаемые стандарты передачи данных, например 802.11n или 802.11ac. Также важно учитывать идентификаторы Vendor ID и Device ID через системные утилиты, чтобы подобрать модуль с правильным контроллером.
Какие инструменты нужны для замены minipci модуля?
Для замены потребуются крестовая отвертка (PH0 или PH1), антистатический браслет, пинцет с тонкими наконечниками и пластиковая лопатка для вскрытия корпуса. Дополнительно полезны маркер для пометки кабелей и чистая антистатическая поверхность, на которую можно безопасно положить снятый модуль и плату.
Можно ли извлечь старый модуль без отключения антенн?
Нет, антенны следует отсоединить перед снятием модуля. Их провода хрупкие, и попытка извлечения модуля с подключенными антеннами может повредить контакты или сам кабель. После отсоединения антенн модуль аккуратно приподнимают под углом 30–45 градусов и вынимают из разъема.
Как проверить работу нового minipci модуля после установки?
После установки включите ноутбук и убедитесь, что система распознает модуль. На Windows это делается через Диспетчер устройств, на Linux — с помощью команды lspci. Затем подключите антенны и проверьте сигнал Wi-Fi, скорость передачи данных и стабильность соединения. При необходимости обновите драйверы с сайта производителя.
Что делать, если после замены модуль периодически отключается?
Частые отключения могут быть вызваны неплотным креплением модуля или ослабленными винтами. Проверьте фиксацию платы и винтов, убедитесь, что антенны подключены правильно и не перегибаются. Если проблема сохраняется, проверьте совместимость модуля с версией платы и драйверы.
Можно ли установить любой minipci модуль в ноутбук Edup вместо старого?
Нет, не каждый модуль будет работать с конкретной моделью ноутбука. Для корректной замены нужно учитывать тип разъема (mini-PCI 54 мм или mini-PCIe), поддерживаемые стандарты Wi-Fi (например, 802.11n или 802.11ac) и идентификаторы устройства (Vendor ID и Device ID). Если модуль физически подходит, но не соответствует контроллеру или стандартам передачи данных, система может его не распознать, сигнал будет слабым или соединение нестабильным. Поэтому перед покупкой нового модуля следует сверять эти параметры с данными старого устройства или документацией производителя.
