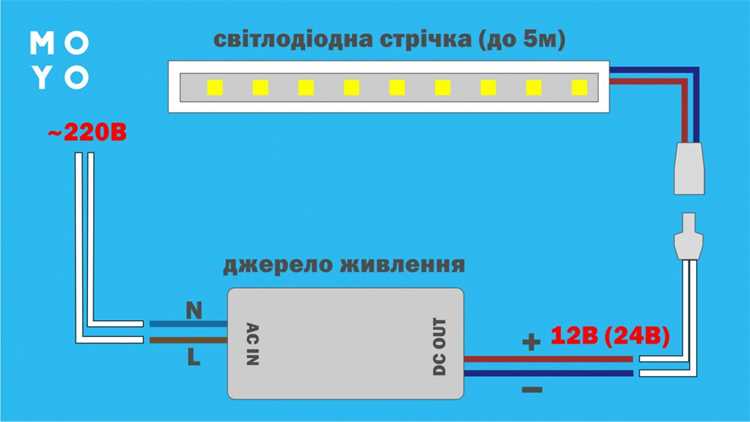

В системах с номиналом 24 В часто требуется питание оборудования на 12 В: автомобильных магнитол, радиостанций, светодиодных лент, насосов или модулей автоматики. Разница в напряжении в два раза делает прямое подключение недопустимым – большинство 12-вольтовых устройств рассчитаны на рабочий диапазон 11–14,5 В, и при подаче 24 В выходят из строя за считанные секунды.
Отказ от готового DC-DC преобразователя обычно связан с ограниченным бюджетом, отсутствием нужного модуля под рукой или необходимостью временного решения. В таких условиях применяют альтернативные способы: съём напряжения с одной батареи при последовательном соединении, формирование средней точки, использование линейных стабилизаторов или балластных элементов. Каждый вариант подходит только при определённой нагрузке и токе потребления, которые необходимо заранее рассчитать.
Ключевой параметр при выборе схемы – ток нагрузки. Если устройство потребляет 0,3–0,5 А, требования к компонентам и тепловыделению одни; при 5–10 А ситуация меняется радикально. Например, при снижении напряжения с 24 В до 12 В на линейном элементе при токе 5 А рассеивается около 60 Вт тепла, что требует массивного радиатора. Без учёта этих значений даже работоспособная схема становится источником перегрева и отказов.
Также необходимо учитывать конфигурацию источника питания. В системе из двух аккумуляторов по 12 В, соединённых последовательно, съём напряжения с одной батареи приводит к перекосу заряда и ускоренному износу. В стационарных блоках питания возможна организация искусственной средней точки, но она должна выдерживать суммарный ток нагрузки и сохранять симметрию напряжений.
Ниже рассмотрены практические способы подключения 12-вольтовой нагрузки к сети 24 В без применения импульсного преобразователя с расчётами, ограничениями по току и мерами защиты оборудования.
Подключение 12 В нагрузки к одной батарее в системе из двух последовательно соединённых аккумуляторов 24 В
В системе 24 В, собранной из двух аккумуляторов по 12 В, соединённых последовательно, напряжение 12 В можно снять напрямую с клемм одной батареи. Подключение выполняется к её «плюсу» и общему «минусу» сборки. При этом вторая батарея остаётся задействованной только в формировании общего напряжения 24 В.
Допустимый ток съёма определяется ёмкостью аккумуляторов и режимом их эксплуатации. Если используются две батареи по 100 А·ч, а нагрузка на 12 В потребляет 5 А, то за 10 часов одна батарея потеряет около 50 А·ч, тогда как вторая останется полностью заряженной. Разница в 50% приведёт к перекосу напряжений: одна батарея опустится до 11,8–12,0 В, другая сохранит 12,6–12,8 В. При последующей зарядке зарядное устройство на 24 В будет ориентироваться на суммарное напряжение, что вызывает перезаряд одной и недозаряд другой.
Чтобы ограничить дисбаланс, ток нагрузки рекомендуется держать не более 5–10% от ёмкости батареи. Для аккумулятора 100 А·ч безопасный диапазон – до 5–10 А при кратковременной работе. При постоянной нагрузке ток лучше снизить до 2–3 А или организовать периодическую перестановку батарей местами раз в 1–2 недели.
Обязательно устанавливается отдельный предохранитель на плюсовом проводе 12 В, рассчитанный на 125–150% рабочего тока нагрузки. При токе 6 А ставится предохранитель на 8–10 А. Сечение провода подбирается по длине линии: при 6 А и длине до 3 м достаточно меди 1,5 мм², при 10 А – не менее 2,5 мм².
Для контроля состояния рекомендуется регулярно измерять напряжение каждой батареи отдельно. Разница более 0,3 В в покое указывает на выраженный перекос. При достижении 0,5 В эксплуатацию с односторонним съёмом 12 В следует прекратить и выполнить балансировку индивидуальной зарядкой каждого аккумулятора.
Метод допустим для временного питания маломощных устройств, но при постоянной нагрузке ускоряет деградацию одной из батарей и сокращает общий ресурс системы.
Схема подключения через делитель напряжения на резисторах для маломощных устройств 12 В
Делитель напряжения строится на двух резисторах, соединённых последовательно между +24 В и общим проводом. Точка соединения резисторов используется как выход 12 В. Для получения половины входного напряжения номиналы выбираются равными. Например, при R1 = 1 кОм и R2 = 1 кОм на средней точке формируется около 12 В при отсутствии нагрузки.
Основное ограничение – зависимость выходного напряжения от тока потребления. Если нагрузка подключается параллельно нижнему резистору, она изменяет эквивалентное сопротивление и снижает напряжение. Чтобы просадка была минимальной, ток через делитель должен быть как минимум в 5–10 раз больше тока нагрузки. При потреблении устройства 10 мА через резисторы необходимо обеспечить 50–100 мА.
Расчёт для нагрузки 10 мА: задаём ток делителя 100 мА. Общее сопротивление цепи Rобщ = 24 В / 0,1 А = 240 Ом. Каждый резистор – по 120 Ом. Мощность рассеяния на каждом элементе P = I² × R = 0,1² × 120 ≈ 1,2 Вт. Требуются резисторы мощностью не менее 2 Вт с запасом по нагреву.
При увеличении нагрузки до 100 мА ток через делитель должен быть не менее 0,5–1 А, что приведёт к рассеянию более 12 Вт тепла на каждом резисторе. В таких условиях схема становится громоздкой и перегревается, поэтому практическое применение ограничивается токами до 10–20 мА.
Делитель подходит для питания датчиков, входов реле, логических цепей или измерительных модулей с постоянным и малым потреблением. Для устройств с переменным током нагрузки или пусковыми импульсами напряжение будет нестабильным и может выйти за допустимые пределы 11–14 В.
Использование балластного резистора или лампы накаливания для понижения напряжения с 24 В до 12 В
Балластный элемент включается последовательно с нагрузкой 12 В и гасит избыточные 12 В за счёт падения напряжения на своём сопротивлении. Расчёт выполняется по формуле R = ΔU / I, где ΔU = 12 В. Если устройство потребляет 2 А, требуется сопротивление 6 Ом. Мощность рассеяния составит P = 12 В × 2 А = 24 Вт, поэтому резистор выбирается не менее чем на 40–50 Вт с установкой на радиатор.
При токе 5 А сопротивление снижается до 2,4 Ом, а мощность рассеяния достигает 60 Вт. Такие значения требуют массивного проволочного резистора и свободной циркуляции воздуха. Температура корпуса может превышать 150 °C, что исключает монтаж в закрытых пластиковых корпусах без вентиляции.
Лампа накаливания 12 В может выполнять ту же функцию. Например, автомобильная лампа 12 В 21 Вт имеет рабочий ток около 1,75 А и горячее сопротивление примерно 7 Ом. При последовательном включении с нагрузкой, потребляющей близкий ток, она создаёт падение напряжения порядка 10–14 В. Преимущество лампы – рост сопротивления при нагреве, что частично ограничивает ток при перегрузке.
Недостаток обоих решений – зависимость выходного напряжения от тока. Если нагрузка вместо 2 А начнёт потреблять 1 А, падение на балластном резисторе уменьшится до 6 В, и на устройстве появится около 18 В. Это допустимо только для нагрузок с постоянным током и без пусковых скачков.
Метод применяется для питания нагревателей, ламп, электромагнитов и других устройств с предсказуемым током. Для электроники, чувствительной к превышению 14–15 В, использование балластного элемента без дополнительной стабилизации недопустимо.
Подключение 12 В устройства через стабилизатор на линейном регуляторе без применения импульсного преобразователя
Линейный регулятор поддерживает фиксированные 12 В на выходе за счёт рассеяния разницы между входным и выходным напряжением в виде тепла. При питании от 24 В падение составляет 12 В, что напрямую определяет тепловую нагрузку на элемент.
- Расчёт мощности: P = (24 В − 12 В) × I.
- При токе 1 А рассеивается 12 Вт.
- При токе 3 А – 36 Вт.
- При токе 5 А – 60 Вт.
Для токов до 1–1,5 А подходят интегральные стабилизаторы типа 7812 с внешним транзистором или мощные LDO в корпусе TO-220. Обязателен радиатор с тепловым сопротивлением не выше 3–5 °C/Вт при мощности 10–15 Вт. При 30–40 Вт требуется массивный профиль с принудительным обдувом.
- Добавить электролит 470–2200 мкФ на выходе для сглаживания просадок при пусковых токах.
- Предусмотреть предохранитель по входу на 125–150% рабочего тока.
- Обеспечить электрическую изоляцию радиатора при использовании транзистора с коллектором на корпусе.
Если устройство потребляет 2 А, линейная схема допустима только при хорошем теплоотводе и свободной вентиляции. Для токов выше 3 А габариты радиатора становятся сопоставимыми с полноценным блоком питания, а тепловыделение превышает 35–40 Вт.
Линейный регулятор подходит для питания радиостанций, блоков управления, датчиков и другой электроники с постоянным током до 1–2 А, где требуется стабильные 12 В и минимальный уровень помех.
Организация средней точки в блоке питания 24 В для получения стабильных 12 В
Средняя точка формируется между двумя последовательно соединёнными источниками по 12 В либо двумя равными по напряжению обмотками трансформатора с раздельным выпрямлением. В аккумуляторной системе это физическое соединение плюса первого и минуса второго элемента; в стационарном блоке питания – соединение двух идентичных вторичных обмоток после выпрямителей.
Для получения устойчивых 12 В нагрузка должна распределяться симметрично относительно средней точки. При токе 4 А на линии 12 В каждая половина источника должна отдавать одинаковый ток. Если одна сторона нагружена сильнее, напряжение смещается: разница более 0,3–0,4 В указывает на нарушение баланса.
В трансформаторных блоках применяют два отдельных мостовых выпрямителя и объединяют их выходы последовательно. Конденсаторы фильтрации подбираются одинаковыми по ёмкости и ESR. При токе 3 А на плечо ёмкость не менее 4700–6800 мкФ на каждую половину снижает пульсации до 1–1,5 В при частоте 100 Гц.
В аккумуляторной системе рекомендуется установка активного или пассивного балансировщика, если планируется постоянный съём 12 В. Без балансировки одна батарея систематически недозаряжается или перезаряжается. Контроль напряжений выполняется раздельно; допустимое расхождение в покое – не более 0,1–0,2 В.
При подключении нагрузки провод средней точки должен иметь то же сечение, что и основной минус. Для тока 5 А применяется медный провод не менее 2,5 мм² при длине до 3 м. Установка предохранителя непосредственно в цепи 12 В обязательна для защиты от короткого замыкания между средней точкой и общим проводом.
Метод обеспечивает стабильные 12 В только при равномерной работе обеих половин источника и постоянном контроле их напряжений.

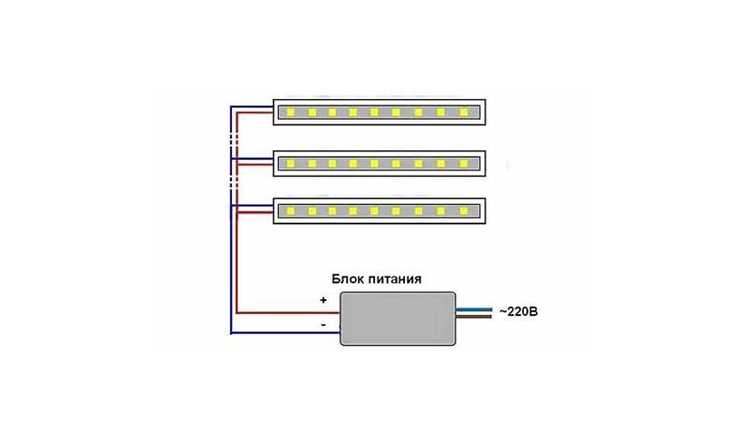

Риски перекоса аккумуляторов и способы выравнивания нагрузки при съёме 12 В с 24 В системы
При съёме 12 В напрямую с одной батареи из двух последовательно соединённых 12-вольтовых аккумуляторов возникает перекос напряжений. Батарея, с которой снимается ток, разряжается быстрее, что приводит к разнице напряжений до 0,5 В и выше. Перезаряд или недозаряд при последующей зарядке 24 В ускоряет деградацию одной из батарей.
Для ограничения перекоса рекомендуется:
- Ограничивать ток нагрузки до 5–10% от ёмкости аккумулятора. Для батареи 100 А·ч это 5–10 А кратковременно, 2–3 А – для постоянной работы.
- Использовать балансировочные резисторы или активные схемы балансировки, которые перераспределяют ток между аккумуляторами при длительном съёме 12 В.
- Регулярно измерять напряжение каждой батареи. Разница более 0,3 В требует временного отключения нагрузки и выравнивания зарядом каждой батареи.
- Периодически менять точки съёма 12 В с одной батареи на другую, если используется временное решение без балансировщика.
- Устанавливать предохранители на линии съёма 12 В для предотвращения короткого замыкания, которое усугубляет перекос и может повредить батарею.
При соблюдении этих мер перекос аккумуляторов можно минимизировать. Для постоянного питания 12 В без преобразователя балансировка батарей и контроль напряжений обязательны, иначе срок службы системы сокращается на 20–30% за год эксплуатации.
Вопрос-ответ:
Можно ли напрямую подключить 12 В устройство к одной батарее в 24 В системе без рисков?
Да, но только при соблюдении ограничений по току нагрузки. Если устройство потребляет небольшой ток, до 5–10% ёмкости аккумулятора, подключение к одной батарее допустимо. При этом батарея, с которой снимается питание, будет разряжаться быстрее, что создаёт перекос. Чтобы уменьшить нагрузку, следует использовать предохранитель и периодически контролировать напряжение каждой батареи. Для постоянного питания без балансировки такой метод не рекомендуется.
Как рассчитать резисторы для делителя напряжения на 12 В из 24 В источника?
Для равномерного делителя с выходом 12 В при отсутствии нагрузки выбирают два одинаковых резистора. Например, при 24 В и резисторах по 1 кОм на средней точке формируется 12 В. Если нагрузка подключается параллельно нижнему резистору, её ток должен быть значительно меньше тока через резисторы — желательно в 5–10 раз меньше. При токе нагрузки 10 мА ток через резисторы делают 50–100 мА, чтобы напряжение не просаживалось. Мощность резисторов рассчитывается по формуле P = I² × R, с запасом по нагреву.
Можно ли использовать лампу накаливания вместо резистора для понижения 24 В до 12 В?
Да, при низкой и стабильной нагрузке. Лампа 12 В с известной мощностью создаёт падение напряжения, близкое к 12 В при токе нагрузки, совпадающем с её рабочим током. Преимущество лампы — сопротивление растёт с нагревом, частично ограничивая ток. Недостаток — выходное напряжение сильно меняется при изменении тока нагрузки, что делает такой метод непригодным для электроники с чувствительными входами.
Как выбрать линейный регулятор для 12 В устройства при питании от 24 В?
Следует учитывать ток потребления устройства и рассеивание тепла. Для токов до 1–1,5 А подходят стандартные интегральные регуляторы типа 7812 с внешним радиатором. Для токов 2–3 А используют мощные LDO или добавляют транзистор для увеличения тока. Мощность рассеиваемая P = (24 − 12) × I. Для токов выше 3 А теплоотвод должен быть массивным, иногда с вентилятором. Конденсаторы на входе и выходе стабилизатора снижают пульсации и повышают стабильность напряжения.
Какие меры позволяют снизить перекос батарей при съёме 12 В с 24 В системы?
Для выравнивания напряжений используют балансировочные резисторы или активные схемы, ограничивают ток нагрузки до 5–10% ёмкости батареи, контролируют напряжение каждой батареи и при необходимости переставляют точки съёма. Разница напряжений в покое более 0,3 В указывает на перекос, при 0,5 В и выше эксплуатацию следует прекратить и выполнить зарядку каждой батареи по отдельности. Предохранитель на линии съёма 12 В защищает от короткого замыкания, которое усугубляет перекос.
