Ключевое отличие заключается в поведении элемента при обратном включении. Диод в этом режиме практически не проводит ток при низком измерительном напряжении, тогда как стабилитрон рассчитан на пробой при строго заданном значении. Стандартный мультиметр в режимах «прозвонка» и измерения сопротивления выдает напряжение от 1,5 до 3 В, чего достаточно для анализа прямого перехода, но недостаточно для открытия большинства стабилитронов.

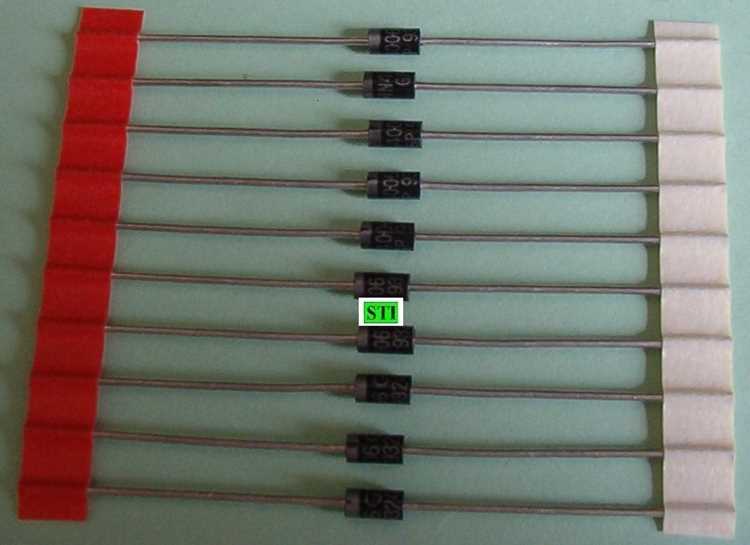

Какой режим мультиметра выбрать для первичной проверки полупроводника

Для первичной идентификации диода или стабилитрона используется режим прозвонки диодов, обозначаемый символом диода. В этом режиме мультиметр подает на щупы постоянное напряжение, обычно в диапазоне 1,8–3,2 В, и измеряет падение напряжения на p-n переходе. Это позволяет сразу увидеть, есть ли у элемента односторонняя проводимость.
Если режим прозвонки отсутствует, применяется измерение сопротивления на пределе до 2 кОм или 20 кОм. В прямом включении исправный полупроводник покажет низкое сопротивление, в обратном – значения, стремящиеся к бесконечности. Такой подход менее нагляден, но сохраняет диагностическую ценность при сравнении направлений измерения.
Режим измерения напряжения для первичной проверки не подходит. Мультиметр в этом положении не подает питание на щупы, поэтому не способен выявить проводимость перехода. Аналогично, высокоомные пределы сопротивления (>200 кОм) и режимы измерения тока не дают полезной информации и могут исказить показания.
Для стабильных результатов элемент должен быть полностью выпаян из схемы. Параллельные цепи, резисторы и конденсаторы влияют на измерительное напряжение мультиметра и могут маскировать характерное поведение диода или стабилитрона при первичной проверке.

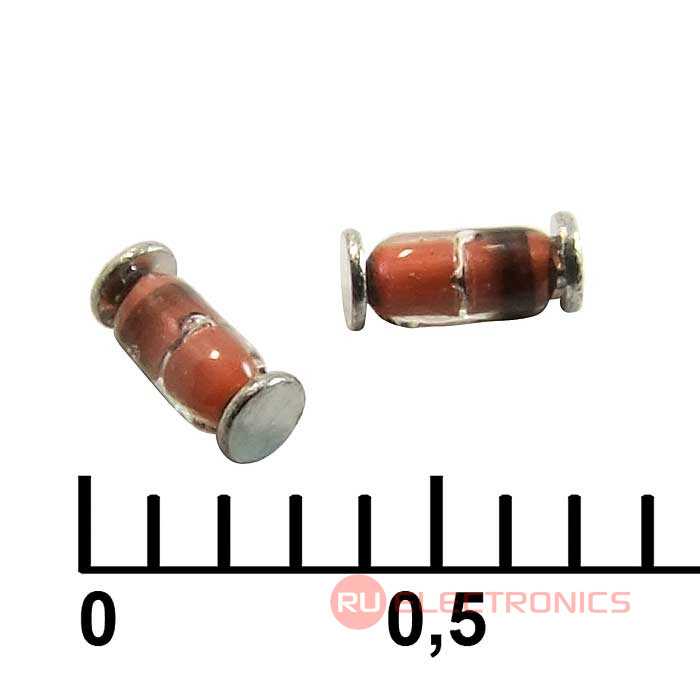

Как выглядит показание исправного диода в режиме прозвонки

При обратном подключении щупов прибор показывает обрыв цепи: на дисплее отображается «OL», «1» или аналогичное обозначение превышения предела. Звуковой сигнал в этом направлении отсутствует. Такое поведение указывает на нормальную работу p-n перехода без утечек.
Отклонения от этих значений позволяют сразу исключить элемент из числа исправных. Показание ниже 0,4 В обычно связано с пробоем или измерением диода Шоттки, а значения выше 0,85 В указывают на деградацию перехода или неправильный режим измерения.
| Направление измерения | Показание мультиметра | Интерпретация |
|---|---|---|
| Прямое включение | 0,55–0,75 В | Исправный кремниевый диод |
| Обратное включение | OL / обрыв | Отсутствие проводимости |
| Оба направления | 0–0,1 В | Короткое замыкание |
| Оба направления | OL | Обрыв внутри корпуса |
Как реагирует стабилитрон в прямом включении при измерении мультиметром

В прямом включении стабилитрон электрически не отличается от обычного кремниевого диода. При подключении красного щупа к аноду и черного к катоду в режиме прозвонки мультиметр фиксирует падение напряжения в диапазоне 0,6–0,8 В. Показание формируется быстро и остается устойчивым, что указывает на исправный p-n переход.
Это поведение объясняется конструкцией стабилитрона: стабилизирующие свойства проявляются только при обратном смещении и достижении напряжения пробоя. В прямом направлении прибор не способен выявить номинал стабилизации, поэтому по одному этому измерению отличить стабилитрон от диода невозможно.
Для корректной оценки стабилитрон должен быть полностью извлечен из платы. Даже при прямом включении параллельные резисторы или полупроводники способны изменить измерительное напряжение мультиметра и создать ложное впечатление о типе компонента.

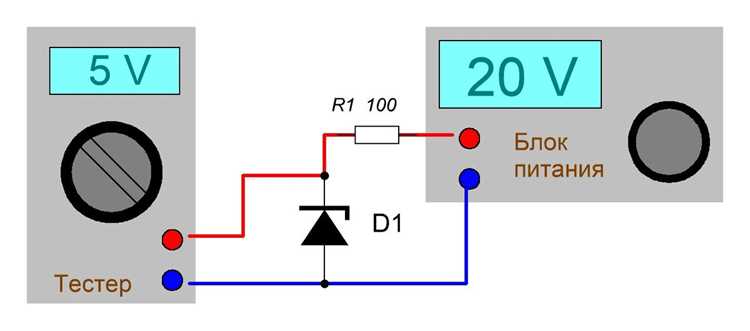

Почему стабилитрон не открывается в обратном направлении обычным мультиметром

Рабочий режим стабилитрона в обратном включении наступает только после достижения напряжения пробоя, заданного конструкцией кристалла. Для большинства бытовых и промышленных стабилитронов этот порог находится в диапазоне 5–24 В, тогда как измерительное напряжение мультиметра ограничено величиной порядка нескольких вольт.
В режиме прозвонки или измерения сопротивления мультиметр формирует слишком малое обратное смещение. В результате p-n переход стабилитрона остается закрытым, ток через элемент практически отсутствует, и прибор отображает состояние обрыва. Это поведение полностью соответствует норме и не указывает на деградацию или повреждение компонента.
Даже при переключении на разные пределы сопротивления ситуация не меняется. Увеличение диапазона измерения не повышает напряжение на щупах, а лишь изменяет алгоритм пересчета тока в сопротивление. Поэтому стабилитрон с номиналом стабилизации выше 3 В всегда будет выглядеть «непроводящим» в обратном направлении.
Как по числовым показаниям сопротивления заподозрить стабилитрон

При измерении сопротивления мультиметром исправный стабилитрон в прямом включении показывает низкое сопротивление, обычно в пределах 50–300 Ом, что соответствует падению напряжения около 0,6–0,8 В. В обратном направлении прибор фиксирует очень высокие значения – от нескольких десятков кОм до «OL» на цифровых мультиметрах.
В отличие от обычного диода, где сопротивление в прямом и обратном направлениях сильно различается, стабилитрон дополнительно демонстрирует устойчивость обратного сопротивления при повторных измерениях. Если значение сопротивления в обратном направлении не изменяется даже при подключении щупов на несколько секунд, это указывает на наличие стабилитрона с номиналом стабилизации выше напряжения мультиметра.
Следует учитывать влияние элементов схемы: параллельные резисторы и конденсаторы могут снизить обратное сопротивление и создать ложное впечатление, что элемент – обычный диод. Для точной идентификации рекомендуется проверять компонент вне платы или на участке с минимальным количеством соседних элементов.
Какие ошибки измерений мешают отличить стабилитрон от диода

Некорректные измерения могут создать иллюзию, что стабилитрон и диод идентичны. Наиболее частые ошибки включают:
- Измерение элемента в схеме. Параллельные резисторы, конденсаторы и другие полупроводники изменяют показания мультиметра и могут занижать обратное сопротивление стабилитрона.
- Использование режима мультиметра с низким напряжением. В режимах «прозвонка» или малых пределов сопротивления напряжение на щупах не достигает значения пробоя стабилитрона, создавая ложное впечатление об обычном диоде.
- Неправильная полярность подключения щупов. Перепутанные щупы в прямом включении дают аналогичные результаты для диода и стабилитрона, что затрудняет различие.
- Попытка измерить ток через стабилитрон без ограничения. Прямое подключение мультиметра в режиме тока может вызвать кратковременный пробой и повреждение компонента, что исказит результаты проверки.
Для достоверной идентификации стабилитрона необходимо:
- Проверять элемент вне платы или на участке с минимальной нагрузкой.
- Использовать режим прозвонки или сопротивления с напряжением щупов 1,5–3 В.
- Следить за чистотой и надежностью контактов щупов.
- Сравнивать показания в прямом и обратном направлениях и фиксировать стабильность обратного сопротивления.
Вопрос-ответ:
Можно ли определить стабилитрон по падению напряжения в прямом направлении?
Да, стабилитрон в прямом включении ведет себя как обычный кремниевый диод. При подключении щупов мультиметра падение напряжения обычно составляет 0,6–0,8 В. Это значение помогает убедиться, что p-n переход исправен, но по нему нельзя определить номинал стабилизации — для этого нужен внешний источник напряжения выше номинала стабилитрона.
Почему мультиметр показывает обрыв в обратном направлении на стабилитроне?
Стабилитрон рассчитан на пробой при напряжении, часто значительно превышающем 3 В. Мультиметр в режиме прозвонки или сопротивления подает на щупы слишком низкое напряжение, поэтому переход остается закрытым. В результате прибор показывает «OL» или высокий предел сопротивления. Это нормальное поведение и не указывает на неисправность.
Можно ли отличить стабилитрон от диода, если элемент находится на плате?
Часто нет, потому что параллельные резисторы, конденсаторы и другие компоненты влияют на показания мультиметра. Обратное сопротивление стабилитрона может казаться ниже, и прямое падение напряжения изменяется. Для точной проверки лучше выпаять элемент или изолировать его от цепи.
Какие числовые показания сопротивления указывают на стабилитрон?
В прямом направлении стабилитрон обычно показывает сопротивление 50–300 Ом, что соответствует стандартному падению напряжения диода. В обратном направлении значения достигают нескольких десятков кОм или отображаются как «OL». Если эти показатели стабильны при повторных измерениях, вероятно, это стабилитрон с номиналом выше напряжения мультиметра.
Какие ошибки измерений мешают отличить стабилитрон от диода?
Основные ошибки: проверка элемента в плате с параллельными цепями, использование слишком низкого напряжения мультиметра, плохой контакт щупов, перепутанные щупы и попытка измерить ток без ограничения. Любая из этих ошибок может скрыть характерное поведение стабилитрона, поэтому для надежной проверки рекомендуется извлекать элемент и следить за качеством контакта.
Можно ли определить номинал стабилитрона мультиметром без внешнего источника напряжения?
Нет, мультиметр в режиме прозвонки или измерения сопротивления подает слишком низкое напряжение, обычно около 2–3 В. Для большинства стабилитронов это меньше напряжения пробоя, поэтому прибор показывает только обрыв в обратном направлении. Можно убедиться, что элемент исправен, по падению напряжения в прямом направлении, но определить конкретное значение стабилизации невозможно без внешнего источника, способного подать напряжение выше номинала стабилитрона с ограничением тока.
