Как снять генератор рено меган 2

Генератор на Рено Меган 2 (2002–2008 гг., кузова X84, B84) – узел, рассчитанный на пробег 120–150 тыс. км при условии своевременного обслуживания. Частые отказы связаны с износом подшипников (артикул 6003.2RS), щеточного узла (VALEO 439500) или диодного моста. Если напряжение на клеммах АКБ при работающем двигателе падает ниже 13,8 В или появляется посторонний шум из-под капота, замена неизбежна.

На Меган 2 устанавливаются генераторы двух типов: VALEO TG11C012 (90 А) и MAGNETI MARELLI A13VI212 (110 А). Оригинальные запчасти стоят от 12 000 до 18 000 рублей, аналоги (ERA 221025, BOSCH 0 124 325 012) – на 30–40% дешевле. Перед покупкой проверьте совместимость по VIN: на моторах K4J (1.4 л) и K4M (1.6 л) крепления идентичны, но на дизелях F9Q (1.9 л) требуется адаптер.

Типичные ошибки при замене: перетяжка ремня (прогиб 8–10 мм при усилии 10 кгс), игнорирование проверки натяжного ролика (INA 532 0050 20), установка генератора без очистки посадочных поверхностей. После сборки замерьте напряжение на холостых оборотах и при 2000 об/мин – разница не должна превышать 0,3 В. Если показания нестабильны, проверьте контакты на разъеме L (возбуждение) и B+ (выход).

Необходимые инструменты и запчасти для замены генератора

Для замены генератора на Рено Меган 2 потребуется стандартный набор инструментов: торцевые головки на 8, 10, 13 и 16 мм, удлинитель и трещотка. Обязательно наличие ключа TORX T50 – он нужен для откручивания болта шкива генератора. Также пригодится динамометрический ключ для затяжки крепежа с усилием 25–30 Н·м. Без него легко сорвать резьбу или недотянуть болты, что приведет к вибрациям и преждевременному износу.

Из запчастей понадобится новый генератор – оригинальный артикул 8200660898 или аналоги от Valeo (439500), Bosch (0124325001) или Denso (DAN1079). Рекомендуется сразу заменить ремень привода навесного оборудования (артикул 8200833554 для 1.6-литровых двигателей) и натяжной ролик (8200241298). Если генератор меняется из-за выхода из строя подшипников, проверьте состояние шкива – при люфте или шуме его тоже лучше заменить (артикул 8200742859).

Дополнительно пригодятся: стяжки для фиксации клемм аккумулятора, мультиметр для проверки напряжения на новом генераторе (должно быть 13.8–14.4 В при работающем двигателе), а также смазка для подшипников (например, Liqui Moly LM 47). Если работы проводятся на подъемнике или смотровой яме, подготовьте домкрат и страховочные упоры – генератор на Меган 2 расположен в труднодоступном месте, и без устойчивой опоры снять его сложно.

Не экономьте на расходниках: дешевые ремни и ролики быстро растягиваются или разрушаются, что приведет к повторной разборке. Оригинальные запчасти или проверенные аналоги служат в 2–3 раза дольше. Перед установкой нового генератора очистите посадочные поверхности от грязи и ржавчины – это предотвратит перекос и обеспечит надежный контакт с массой.

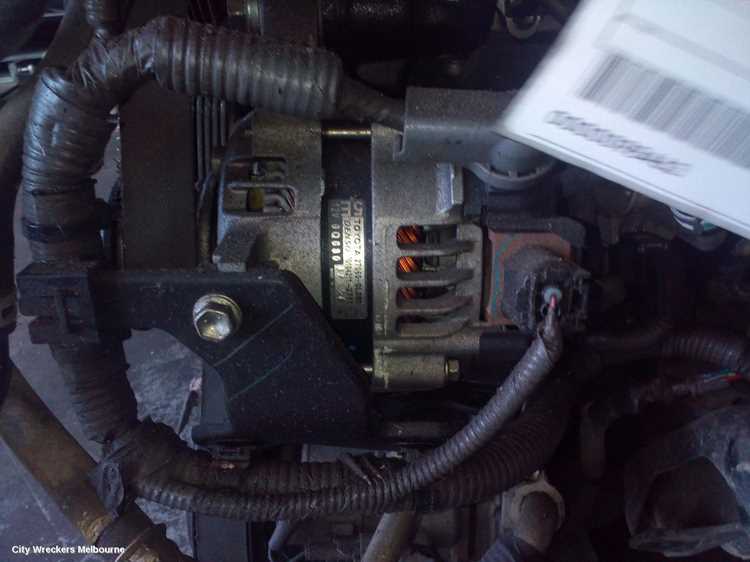

Подготовка автомобиля и меры безопасности перед началом работ

Перед демонтажем генератора на Рено Меган 2 отключите аккумуляторную батарею, сняв сначала минусовую клемму, затем плюсовую. Используйте ключ на 10 мм для ослабления зажимов, но не прилагайте чрезмерных усилий – клеммы из мягкого металла легко деформируются. Храните снятые клеммы вдали от металлических поверхностей кузова, чтобы исключить случайное замыкание. Если автомобиль оснащён системой Start-Stop, дополнительно отключите предохранитель AGM-батареи (номер F36 в блоке салона) во избежание сбоев в электронике.

Установите автомобиль на ровную площадку с твёрдым покрытием и зафиксируйте задние колёса противооткатными упорами. Поднимите переднюю часть домкратом, но не полагайтесь только на него – обязательно используйте страховочные подставки (опоры) под подрамник или специальные точки кузова, указанные в сервисной документации. Работайте только на холодном двигателе: генератор и прилегающие компоненты (например, выпускной коллектор) остывают не менее 40 минут после поездки.

Снимите защиту картера, если она установлена – на Меган 2 это пластиковый или металлический щиток, крепящийся 6–8 болтами на 10 мм. Перед откручиванием очистите крепёж от грязи щёткой с металлическим ворсом и обработайте проникающей смазкой (WD-40, LIQUI MOLY LM-40) за 10–15 минут до начала работ. При демонтаже защиты следите за расположением пластиковых клипс – они хрупкие и часто ломаются при неаккуратном обращении.

Проверьте наличие инструмента: потребуются головки на 8, 10, 13 и 16 мм, удлинитель, карданный шарнир для труднодоступных болтов, динамометрический ключ (момент затяжки болтов генератора – 25 Н·м), а также специальный ключ для натяжителя ремня (квадрат 6 мм или Torx T50 в зависимости от года выпуска). Избегайте использования рожковых ключей – они часто срываются и повреждают грани болтов. Для отсоединения электрических разъёмов генератора приготовьте плоскую отвёртку с изолированной ручкой.

Обеспечьте хорошее освещение рабочей зоны: генератор расположен в нижней части двигателя, и стандартного освещения салона недостаточно. Используйте переносную лампу с магнитным основанием или налобный фонарь с регулируемым углом наклона. При работе под капотом убедитесь, что поблизости нет легковоспламеняющихся жидкостей (бензин, тормозная жидкость) – случайная искра от инструмента может спровоцировать возгорание.

Перед началом работ слейте 1–1,5 литра охлаждающей жидкости из системы, если планируете снимать генератор вместе с кронштейном. На Меган 2 с двигателями K4M и F4R сливной краник радиатора расположен в нижней левой части, доступ к нему открывается после снятия защиты. Подставьте ёмкость объёмом не менее 5 литров – жидкость токсична и требует утилизации в специальных пунктах. Не допускайте попадания антифриза на резиновые шланги и ремень привода – это ускорит их разрушение.

Снятие защитных элементов и доступа к генератору

На Рено Меган 2 генератор расположен в нижней части моторного отсека, за передним бампером и подкрылком. Первым шагом демонтируйте пластиковый подкрылок со стороны водителя: открутите 3 болта Torx T20 (два в арке, один у переднего края) и 2 пластиковые клипсы. Отсоедините подкрылок от бампера, потянув его вниз и назад. Будьте осторожны с проводкой датчика АБС – она закреплена на внутренней стороне подкрылка и может быть повреждена при резком движении.

Следующий этап – снятие нижней защиты картера. Она крепится 6 болтами на 10 мм: 4 по периметру и 2 в передней части. Используйте удлинитель для головки, так как доступ к задним болтам ограничен. После демонтажа защиты откроется доступ к ремню привода генератора и его натяжителю. Проверьте состояние ремня на наличие трещин или расслоений – при необходимости замените его до установки нового генератора.

Для доступа к электрическим разъемам генератора потребуется снять воздуховод, соединяющий воздушный фильтр с дроссельной заслонкой. Ослабьте хомут на дроссельном узле плоской отверткой и отсоедините патрубок от корпуса фильтра. Открутите 2 болта на 7 мм, фиксирующие воздуховод к кузову, и отведите его в сторону. Теперь можно отсоединить силовой провод генератора (гайка на 13 мм) и разъем регулятора напряжения (защелка фиксируется пальцем).

Если мешает бачок омывателя, снимите его, открутив 2 болта на 10 мм и отсоединив шланги. На моделях с кондиционером дополнительно потребуется демонтировать кронштейн компрессора: открутите 3 болта на 13 мм, удерживая компрессор рукой, чтобы избежать повреждения трубок. После выполнения этих действий генератор будет полностью доступен для демонтажа.

Отключение аккумулятора и электрических разъемов генератора

Перед началом работ снимите минусовую клемму аккумулятора ключом на 10 мм. Это исключит короткое замыкание при случайном касании инструментом металлических частей кузова. На Рено Меган 2 аккумулятор расположен в моторном отсеке справа (по ходу движения), доступ к нему открыт после снятия пластиковой крышки. Убедитесь, что зажигание выключено, а все электроприборы (фары, магнитола, климат-контроль) деактивированы – остаточный ток может вызвать искрение.

Генератор на Меган 2 крепится к двигателю тремя болтами, но прежде чем приступать к демонтажу, отсоедините электрические разъемы. Их два: силовой (толстый кабель с гайкой на 13 мм) и управляющий (тонкий разъем с защелкой). Силовой кабель зафиксирован гайкой на шпильке генератора – открутите ее, удерживая шпильку от проворачивания вторым ключом на 8 мм. Разъем управления отсоединяется нажатием на фиксатор и легким покачиванием.

• Силовой кабель: гайка на 13 мм, шпилька удерживается ключом на 8 мм.
• Управляющий разъем: нажать фиксатор, потянуть на себя.
• Проверьте состояние контактов – окисление увеличивает сопротивление и снижает зарядку.

После отключения разъемов оберните оголенные контакты генератора изолентой или полиэтиленовым пакетом. Это предотвратит случайное замыкание при контакте с металлическими деталями двигателя или кузова. Особое внимание уделите силовому кабелю – его наконечник часто окисляется, что приводит к падению напряжения. При наличии коррозии зачистите контакты мелкозернистой наждачной бумагой (зерно 800–1000) и обработайте токопроводящей смазкой (например, Kontakt 60).

Если автомобиль оснащен системой Start-Stop, перед отключением аккумулятора подключите внешний источник питания (например, 12-вольтовый бустер) к диагностическому разъему OBD-II. Это сохранит настройки бортового компьютера и предотвратит сброс адаптаций двигателя. На Меган 2 разъем OBD-II расположен под рулевой колонкой, слева от педального узла. Подключение бустера обязательно, если работы длятся дольше 10 минут – в противном случае потребуется повторная инициализация систем.

После завершения работ по замене генератора подключите разъемы в обратном порядке: сначала управляющий, затем силовой кабель. Затяните гайку силового кабеля моментом 12–15 Н·м – недостаточная затяжка приведет к нагреву контакта, избыточная может сорвать резьбу шпильки. Установите минусовую клемму аккумулятора последней, предварительно убедившись в отсутствии посторонних предметов на контактах. Запустите двигатель и проверьте напряжение на клеммах аккумулятора мультиметром – в норме оно должно составлять 13,8–14,4 В при включенных потребителях (фары, обогрев стекла).

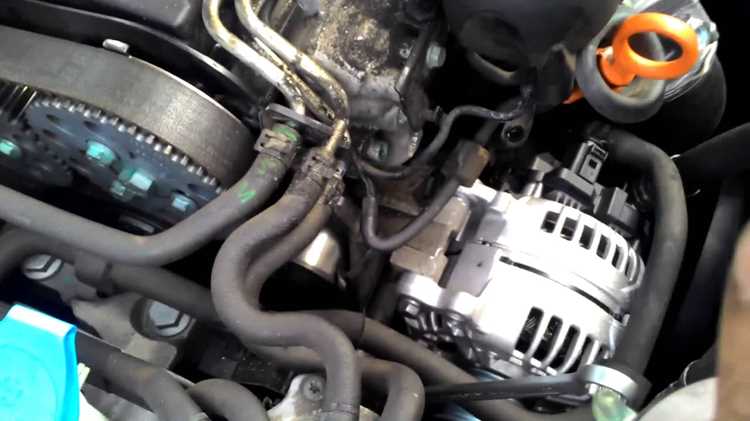

Демонтаж ремня привода и натяжителя на Рено Меган 2

Натяжитель ремня на Рено Меган 2 – автоматический, с пружинным механизмом. Чтобы ослабить натяжение, вставьте шестигранник на 6 мм в отверстие на корпусе натяжителя и поверните его по часовой стрелке до упора. Удерживая механизм в этом положении, снимите ремень со шкива генератора, затем медленно отпустите натяжитель. Если ремень поврежден или растянут, замените его – допустимый износ не более 1 мм по ширине.

Для демонтажа натяжителя открутите два болта крепления: верхний (под ключ на 13 мм) и нижний (на 16 мм). Нижний болт часто закисает – используйте проникающую смазку (например, WD-40) и ударную отвертку. При снятии натяжителя обратите внимание на положение пружины: она должна оставаться в корпусе, иначе сборка усложнится. Проверьте состояние подшипника натяжителя – люфт или шум при вращении указывают на необходимость замены.

Ремень привода снимается вручную после ослабления натяжителя. Начинайте с шкива коленвала, затем последовательно освобождайте его с остальных шкивов. Если ремень заклинило, не применяйте силу – проверьте, не мешает ли защитный кожух или застрявший посторонний предмет. Маркировка ремня (например, 6PK1823) нанесена на внутренней стороне: сверьте ее с данными в сервисной книжке перед установкой нового.

Перед установкой нового ремня очистите шкивы от грязи и масла – даже небольшое загрязнение сокращает срок службы. Убедитесь, что все шкивы вращаются свободно: заклинивший подшипник компрессора кондиционера или генератора приведет к быстрому износу ремня. При монтаже натяжителя сначала закрепите нижний болт, затем верхний, затягивая их с моментом 25–30 Н·м.

После установки ремня проверните коленвал на два оборота вручную, чтобы убедиться в правильности посадки ремня на шкивах. Запустите двигатель и проконтролируйте отсутствие посторонних шумов – свист или скрип указывают на перекос ремня или неисправность натяжителя. Если ремень соскакивает, проверьте соосность шкивов: допустимое отклонение не более 0,5 мм.

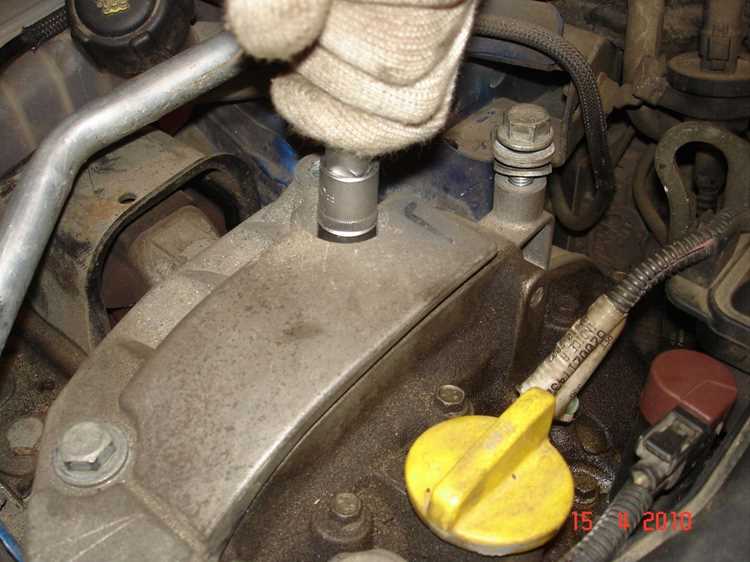

Откручивание креплений и извлечение старого генератора

Снимите защитный кожух двигателя, если он установлен, и отсоедините минусовую клемму аккумулятора. На генераторе Рено Меган 2 используются три основных крепления: верхний болт на 16 мм, нижний болт на 13 мм и регулировочный болт натяжителя ремня. Верхний болт часто скрыт за кронштейном – для доступа потребуется удлинитель с карданным шарниром. Нижний болт откручивайте снизу, предварительно поддомкратив двигатель и сняв правое переднее колесо для удобства. Регулировочный болт натяжителя ослабьте последним, чтобы снять ремень привода.

После откручивания всех креплений аккуратно извлеките генератор, наклонив его в сторону радиатора. Обратите внимание на положение разъема электропроводки – он фиксируется защелкой, которую нужно отжать тонкой отверткой. Если генератор не поддается, проверьте наличие скрытых болтов или кронштейнов, особенно на моделях с кондиционером. При извлечении избегайте резких движений, чтобы не повредить соседние узлы: топливные магистрали, датчики или шланги системы охлаждения.

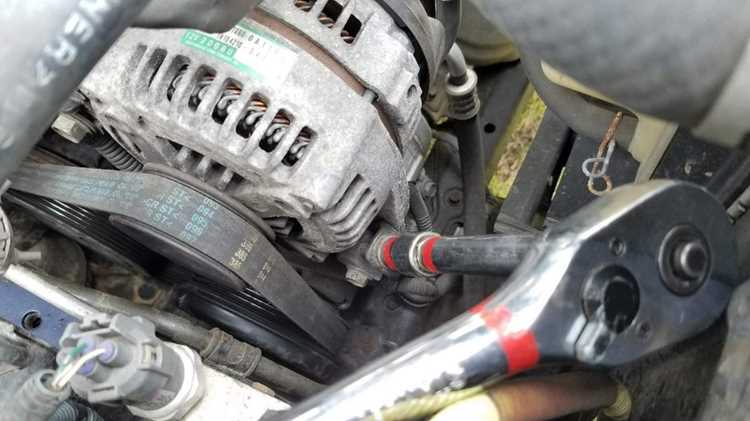

Установка нового генератора и проверка его положения

Перед установкой нового генератора очистите посадочное место от грязи и остатков старой прокладки. Нанесите тонкий слой герметика на привалочную поверхность блока двигателя, если это предусмотрено конструкцией (для моделей с 1.6-литровым двигателем K4M используйте Loctite 574). Установите генератор на штатное место, совместив крепежные отверстия с ответными на блоке. Затяните болты крепления моментом 25–30 Н·м в последовательности: нижний, верхний, боковой.

Проверьте соосность шкива генератора со шкивом коленвала и натяжным роликом. Допустимое отклонение – не более 0,5 мм на 100 мм длины ремня. Для контроля используйте металлическую линейку или специальный шаблон. При несоосности ослабьте болты крепления и откорректируйте положение генератора, смещая его в пределах овальных отверстий. После выравнивания затяните болты повторно.

• Подключите силовой провод к клемме «+» генератора, затянув гайку моментом 8–10 Н·м.
• Установите разъем регулятора напряжения, убедившись в надежной фиксации защелки.
• Проверьте зазор между задней крышкой генератора и блоком двигателя – минимальное расстояние 3 мм.

После установки прокрутите коленвал вручную на 2–3 оборота, чтобы убедиться в отсутствии задевания ремня за элементы генератора. Подключите диагностический сканер и проверьте параметры зарядки на холостом ходу: напряжение должно составлять 13,8–14,4 В при включенных потребителях (фары, обогрев стекла). Если показания выходят за пределы, отрегулируйте натяжение ремня или проверьте целостность проводки.

Сборка узлов в обратном порядке и финальная проверка работы

Перед установкой нового генератора очистите посадочное место от грязи и остатков старой прокладки. Нанесите тонкий слой герметика на привалочную поверхность блока цилиндров, если это предусмотрено конструкцией (для Рено Меган 2 с двигателем K4M используйте Loctite 574). Затяните болты крепления генератора моментом 25 Н·м в последовательности «крест-накрест», начиная с верхнего болта. Убедитесь, что натяжной ролик ремня свободно вращается без заеданий – его подшипник часто выходит из строя при перегреве.

При подключении электрических разъемов обратите внимание на цветовую маркировку проводов: желтый (B+) – клемма «+» аккумулятора, черный – масса, синий – возбуждение. Проверьте целостность изоляции на проводах – трещины или оплавления указывают на необходимость замены жгута. Затяните клеммы моментом 5 Н·м, предварительно смазав их контактной пастой (например, Molykote HSC Plus).

Установка ремня привода навесных агрегатов требует точного соблюдения схемы маршрутизации. Для двигателей F4R и K4J используйте ремень длиной 1750 мм (артикул 8200833554), для K4M – 1820 мм (7701478710). Натяжение ремня регулируется автоматическим роликом, но после установки проверьте прогиб: при усилии 10 кгс он должен составлять 6–8 мм. Если ролик не обеспечивает нужного натяжения, замените его в сборе (артикул 8200779885).

После запуска двигателя проверьте работу генератора в три этапа: 1) на холостом ходу без нагрузки – напряжение должно стабилизироваться в пределах 13,5–13,8 В; 2) при 2000 об/мин с включенными потребителями (фары, обогрев стекла) – не ниже 13,2 В; 3) при резком увеличении оборотов до 3000 – скачок напряжения не должен превышать 0,5 В. Если показания выходят за пределы, проверьте регулятор напряжения (артикул 231000021R) и диодный мост. Для диагностики используйте сканер ELM327 с программой DDT4All – коды ошибок DF042–DF045 указывают на неисправности в цепи зарядки.
