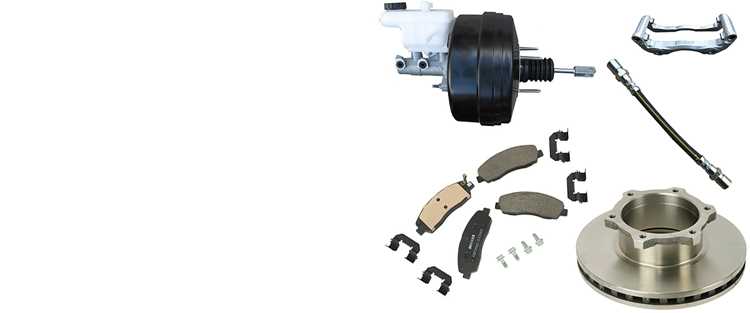

Как снять диск тормозной газель некст передний

Замена переднего тормозного диска на Газель Некст – задача, требующая точности и соблюдения регламента. На этом коммерческом автомобиле установлены диски диаметром 300 мм (для модификаций с двигателем Cummins ISF2.8) или 280 мм (для версий с УМЗ-4216). Минимально допустимая толщина диска – 22 мм, при износе до 20,4 мм эксплуатация запрещена. Перед началом работ убедитесь, что диск соответствует артикулу производителя: А21R22-3501070 (для 300 мм) или А21R23-3501070 (для 280 мм).

Для замены потребуются: торцевые головки на 17, 19 и 22 мм, шестигранник на 6 мм, молоток с медной наставкой, съемник тормозных колодок, динамометрический ключ (момент затяжки суппорта – 110 Н·м). Работы выполняйте на ровной площадке с включенным стояночным тормозом и подложенными под задние колеса упорами. Перед демонтажем слейте часть тормозной жидкости из бачка (не более 1/3 объема), чтобы избежать ее пролива при сжатии поршня суппорта.

Особое внимание уделите состоянию направляющих пальцев суппорта – они должны свободно перемещаться в своих гнездах. При заедании замените их вместе с пыльниками (артикул А21R22-3501025). После установки нового диска обязательно проверьте биение рабочей поверхности: допустимое значение – не более 0,15 мм. Превышение этого показателя приведет к вибрациям при торможении и ускоренному износу колодок.

Не используйте ударный инструмент для затяжки колесных гаек – это может деформировать диск. Момент затяжки – 100–120 Н·м. После сборки прокачайте тормозную систему и выполните 3–5 циклов торможения со скорости 60 км/ч для притирки новых деталей. Первые 200 км избегайте резких торможений, чтобы не допустить перегрева диска.

Какие инструменты и материалы понадобятся для замены диска

Для замены переднего тормозного диска на Газель Некст потребуется набор ключей: накидные или рожковые на 10, 13, 17 и 19 мм. Основные операции – снятие суппорта, направляющих и скобы – выполняются именно этими размерами. Шестигранник на 7 мм нужен для откручивания болтов крепления тормозного шланга, если планируется его отсоединение.

Домкрат гидравлический или механический грузоподъемностью не менее 2,5 тонны – обязателен для подъема передней части автомобиля. Подкатной домкрат удобнее, но подойдет и штатный бутылочный. Подставки (страховочные опоры) высотой 300–400 мм необходимы для фиксации машины после подъема – использовать только домкрат опасно.

Ударная отвертка или мощный вороток с головкой на 19 мм пригодится для откручивания прикипевших болтов крепления диска к ступице. Часто эти болты закисают, и без ударного инструмента их снятие превращается в многочасовую борьбу. WD-40 или аналогичный проникающий состав – обязателен для обработки резьбовых соединений за 10–15 минут до начала работ.

Молоток с медной или резиновой насадкой нужен для аккуратного снятия диска со ступицы, если он прикипел. Обычный стальной молоток может повредить посадочную поверхность. Съемник тормозных дисков – не обязателен, но значительно упрощает процесс, особенно если диск деформирован или сильно зажат колодками.

Новые тормозные колодки рекомендуется устанавливать одновременно с диском – даже если старые еще не изношены до предела. Для Газель Некст подходят колодки с артикулами ATE 13.0460-7251.2 или аналоги от TRW (GDB 3332). Тормозная смазка (например, Permatex 24110) необходима для обработки направляющих суппорта и тыльной стороны колодок.

Штангенциркуль или микрометр с диапазоном измерений 0–25 мм нужен для проверки толщины нового диска. Минимально допустимая толщина для Газель Некст – 22 мм. Если диск тоньше, его эксплуатация запрещена. Напильник с мелкой насечкой пригодится для удаления заусенцев на кромках диска после установки.

Динамометрический ключ с диапазоном 30–150 Н·м обязателен для затяжки болтов ступицы и суппорта с указанным моментом. Для болтов крепления диска момент составляет 90–110 Н·м, для направляющих суппорта – 25–35 Н·м. Без контроля момента возможен перекос или разрушение резьбы.

Ветошь, металлическая щетка и очиститель тормозных механизмов (например, Liqui Moly Bremsen-Reiniger) нужны для удаления грязи, ржавчины и старой смазки с посадочных поверхностей. Чистота критична – попадание абразива между диском и ступицей приведет к биению и преждевременному износу.

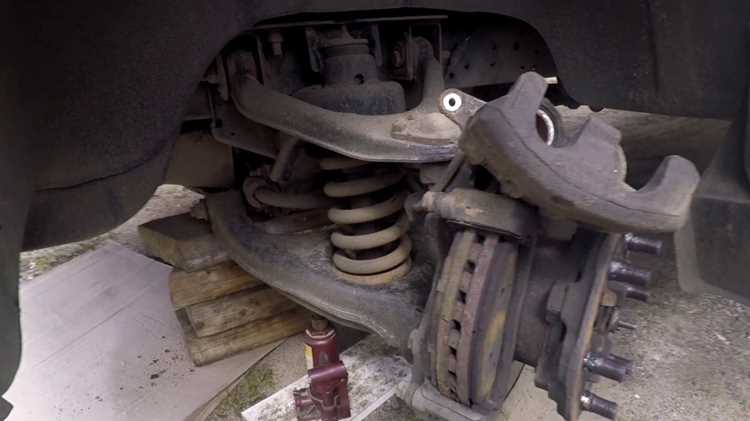

Как правильно снять колесо и суппорт на Газель Некст

Перед началом работ зафиксируйте автомобиль на ровной площадке, включите стояночный тормоз и подложите противооткатные упоры под задние колеса. Ослабьте гайки крепления колеса на ½ оборота ключом на 22 мм, не снимая их полностью. Поднимите переднюю часть автомобиля домкратом, установив его под штатную точку подъема – усиленную часть лонжерона за передним колесом. Убедитесь, что домкрат устойчив, прежде чем полностью вывешивать колесо.

Открутите гайки крепления колеса и снимите его. Для доступа к суппорту отсоедините датчик ABS (если установлен), отжав фиксатор разъема и вытащив его из кронштейна. Тормозной шланг не отсоединяйте – закрепите суппорт проволокой или пластиковым хомутом к пружине подвески, чтобы избежать натяжения шланга. Если шланг мешает, открутите его крепление к стойке ключом на 10 мм, но не разгерметизируйте систему.

Суппорт Газель Некст крепится двумя болтами на 17 мм с внутренним шестигранником на 13 мм. Удерживайте направляющие пальцы от проворачивания рожковым ключом на 17 мм, одновременно откручивая болты шестигранником. Если болты прикипели, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Избегайте ударов молотком по суппорту – это может повредить направляющие или поршень.

После откручивания болтов аккуратно снимите суппорт, потянув его вверх и вперед. Если поршень мешает демонтажу, вдавите его обратно специальным приспособлением или струбциной, предварительно сняв крышку бачка тормозной жидкости. Не допускайте попадания грязи в открытые цилиндры суппорта – закройте их чистой ветошью или полиэтиленом. Проверьте состояние направляющих пальцев: они должны свободно перемещаться в резиновых пыльниках, без следов коррозии или задиров.

Перед установкой нового диска очистите привалочную поверхность ступицы металлической щеткой и обезжирьте. Убедитесь, что посадочное место суппорта не имеет заусенцев – они могут вызвать перекос и неравномерный износ колодок. При сборке смажьте направляющие пальцы высокотемпературной смазкой (например, TRW PFG110) и замените пыльники, если на них есть трещины. Затягивайте болты суппорта моментом 110–130 Н·м, а колесные гайки – 120–140 Н·м.

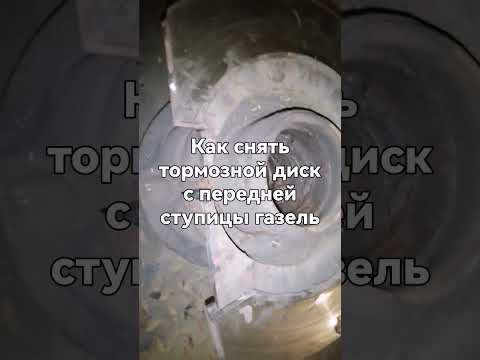

Пошаговая инструкция по демонтажу старого тормозного диска

Поднимите переднюю часть автомобиля домкратом и зафиксируйте на подставках. Используйте только сертифицированные опоры – штатные точки подъема расположены на расстоянии 20 см от переднего края порога. Снимите колесо, открутив шесть болтов М14×1,5 ключом на 19 мм. Перед демонтажем диска очистите суппорт и ступицу от грязи металлической щеткой, чтобы избежать попадания абразива в подшипники.

Отсоедините тормозной шланг от суппорта, предварительно пережав его зажимом для минимизации потерь тормозной жидкости. Открутите два болта крепления суппорта к скобе (М12×1,25, ключ на 17 мм) и снимите его, подвесив на проволоке к пружине подвески. Не допускайте провисания шланга – это может привести к его повреждению.

Снимите тормозные колодки, вытащив их из направляющих. Проверьте состояние направляющих пальцев – они должны свободно перемещаться в отверстиях скобы. При заедании очистите их и нанесите тонкий слой смазки Molykote G-3417 или аналога. Если пальцы имеют следы коррозии или износа более 0,1 мм, замените их.

Открутите два болта крепления скобы суппорта к поворотному кулаку (М14×1,5, ключ на 22 мм). Скоба снимается вместе с защитным кожухом, который может прикипеть – используйте проникающую смазку WD-40 или LIQUI MOLY LM-40 за 15 минут до демонтажа. При необходимости аккуратно обстучите кожух молотком через деревянную проставку.

Снимите тормозной диск. На ступице он фиксируется двумя винтами М8×1,25 (ключ на 12 мм) – открутите их. Если диск прикипел, нанесите удары молотком по внутренней стороне обода через медную выколотку. Избегайте ударов по рабочей поверхности диска. При сильном коррозионном закреплении используйте съемник с тремя лапами, зацепив его за отверстия под колесные болты.

Очистите поверхность ступицы от ржавчины и остатков старой смазки наждачной бумагой P120. Проверьте биение ступицы индикатором часового типа – допустимое значение не более 0,05 мм. При превышении замените подшипник ступицы или саму ступицу. Нанесите тонкий слой консистентной смазки Mannol Kupfer-Paste на посадочную поверхность перед установкой нового диска.

Как проверить состояние ступицы и подшипников перед установкой нового диска

Перед монтажом нового тормозного диска на Газель Некст осмотрите ступицу на наличие трещин, глубоких задиров или коррозии. Особое внимание уделите посадочной поверхности под диск – она должна быть ровной, без следов износа или деформации. Измерьте диаметр ступицы штангенциркулем: допустимое отклонение от номинала (для Газели Некст – 65 мм) не должно превышать 0,05 мм. При обнаружении неровностей или превышении допуска ступицу необходимо заменить.

Проверьте подшипники ступицы на люфт и шум. Поднимите колесо домкратом, зафиксируйте автомобиль и возьмитесь за шину в положениях «12 и 6 часов». Покачайте колесо в вертикальной плоскости – люфт свыше 0,1 мм указывает на износ подшипника. Вращайте колесо рукой: скрежет, стук или заедание свидетельствуют о необходимости замены. Для точной диагностики снимите тормозной суппорт и диск, затем проверьте подшипник на люфт в осевом и радиальном направлениях.

Оцените состояние сальника ступицы. Осмотрите его на предмет трещин, разрывов или вытекания смазки. Если сальник поврежден, замените его вместе с подшипником, даже если люфт незначителен. Используйте только оригинальные сальники (артикул для Газели Некст – 3302-3103038) или аналоги с идентичными параметрами: внутренний диаметр 55 мм, внешний – 75 мм, ширина 10 мм.

Проверьте момент затяжки гайки ступицы. Ослабьте гайку на ¼ оборота, затем затяните динамометрическим ключом с усилием 180–200 Н·м. Если гайка проворачивается без сопротивления или требует усилия менее 150 Н·м, подшипник изношен и подлежит замене. После затяжки закерните гайку в паз на цапфе, чтобы предотвратить самопроизвольное отворачивание.

Нанесите тонкий слой консистентной смазки на посадочную поверхность ступицы перед установкой нового диска. Используйте смазку Литол-24 или аналогичную с температурной стойкостью до +120°C. Избегайте избыточного нанесения – лишняя смазка может попасть на тормозные поверхности и снизить эффективность торможения. После сборки проверьте биение диска индикатором часового типа: допустимое значение – не более 0,1 мм.

Установка нового тормозного диска и сборка тормозной системы

Установите диск на ступицу, совместив отверстия под болты. Затяните крепёжные болты моментом 90–110 Н·м в последовательности «крест-накрест». Проверьте биение диска с помощью индикатора часового типа: закрепите магнитную стойку на поворотном кулаке, уприте наконечник в рабочую поверхность диска на расстоянии 10–15 мм от края и прокрутите ступицу. Если биение превышает допуск, снимите диск и проверьте плоскостность ступицы.

• Установите тормозные колодки в суппорт, предварительно смазав направляющие пальцы тонким слоем высокотемпературной смазки (например, TRW PFG110).
• Наденьте суппорт на диск, убедившись, что колодки равномерно прилегают к рабочей поверхности. Затяните болты крепления суппорта моментом 35–45 Н·м.
• Подсоедините тормозной шланг, используя новые медные уплотнительные шайбы. Затяните штуцер моментом 14–18 Н·м.
• Прокачайте тормозную систему, начиная с дальнего от главного цилиндра колеса, до полного удаления воздуха. Используйте тормозную жидкость DOT-4, не смешивайте с другими типами.

После сборки проведите тестовый заезд на скорости до 40 км/ч с плавным торможением. Первые 200 км избегайте резких нажатий на педаль – это позволит колодкам и диску приработаться. Проверьте уровень тормозной жидкости в бачке: он должен находиться между отметками «MIN» и «MAX». При обнаружении вибраций или посторонних шумов повторно проверьте биение диска и затяжку всех соединений.

Особенности прокачки тормозов после замены диска

После замены переднего тормозного диска на Газель Некст прокачка тормозной системы обязательна, даже если суппорт не разбирался полностью. Воздух попадает в магистрали при снятии колодок или отсоединении шлангов, что снижает эффективность торможения. Прокачку начинайте с колеса, наиболее удалённого от главного тормозного цилиндра (ГТЦ) – заднего правого, затем заднего левого, переднего правого и переднего левого.

Для прокачки потребуется прозрачная трубка диаметром 6–8 мм, ёмкость с тормозной жидкостью (DOT-4 для Газели Некст) и ключ на 10 для штуцеров. Штуцеры передних суппортов расположены на задней стороне корпуса, доступ к ним затруднён из-за ограниченного пространства – используйте накидной ключ с удлинителем. Перед началом работ убедитесь, что уровень жидкости в бачке ГТЦ не опускается ниже отметки «MIN», иначе система снова завоздушится.

Прокачка выполняется вдвоём: помощник нажимает педаль тормоза 3–5 раз с интервалом 1–2 секунды, затем удерживает её в нажатом положении. В этот момент откройте штуцер на ½ оборота – жидкость с пузырьками воздуха начнёт выходить. Закройте штуцер до того, как педаль дойдёт до пола, иначе воздух попадёт обратно. Повторяйте цикл до тех пор, пока из трубки не пойдёт чистая жидкость без пузырьков.

На Газели Некст с ABS прокачка имеет особенности: перед началом работ отключите зажигание и снимите предохранитель блока ABS (номер F12 на 10 А в монтажном блоке). Это предотвратит срабатывание насоса и попадание воздуха в гидроблок. После прокачки всех колёс установите предохранитель на место и выполните тестовый заезд с плавным торможением, чтобы система адаптировалась.

Типичные ошибки при прокачке: использование загрязнённой жидкости, недостаточное затягивание штуцеров (момент 8–10 Н·м) или их перетяжка, приводящая к срыву резьбы. Если после прокачки педаль остаётся мягкой, проверьте герметичность соединений и наличие воздуха в ГТЦ – для этого отсоедините трубку от цилиндра и попросите помощника нажать педаль. Если из отверстия брызнет жидкость с пузырьками, ГТЦ требует замены.

Время прокачки одного колеса – 5–10 минут при правильной технике. Если воздух не удаляется после 15 циклов, проверьте шланги на перегибы или засоры. На Газели Некст часто встречается проблема с закисшими штуцерами – перед прокачкой обработайте их проникающей смазкой (WD-40, LIQUI MOLY 1161) и дайте постоять 10–15 минут. При срыве штуцера используйте экстрактор или замените суппорт.

После завершения прокачки долейте жидкость в бачок до отметки «MAX» и проверьте работу тормозов на ходу. Первые 50–100 км избегайте резких торможений – колодки должны притереться к новому диску. Если педаль проваливается или требует повторного нажатия, повторите прокачку, уделив внимание задним колёсам. На Газели Некст с пробегом свыше 100 тыс. км рекомендуется заменить тормозную жидкость полностью – её ресурс составляет 2 года или 40 тыс. км.

Типичные ошибки при замене и как их избежать

Первая распространённая ошибка – игнорирование состояния направляющих пальцев суппорта. На Газели Некст они часто закисают из-за отсутствия смазки или попадания грязи. Если не проверить их подвижность перед установкой нового диска, суппорт будет перекашиваться, что приведёт к неравномерному износу колодок и вибрациям при торможении. Перед сборкой очистите пальцы металлической щёткой, нанесите высокотемпературную смазку (например, Liqui Moly Bremsen-Anti-Quietsch-Paste) и замените защитные резиновые пыльники, если на них есть трещины.

Вторая ошибка – установка диска без проверки биения ступицы. Допустимое биение на Газели Некст не должно превышать 0,05 мм. Если пренебречь этой проверкой, новый диск быстро деформируется, что вызовет пульсацию педали тормоза. Для контроля используйте индикатор часового типа: закрепите его на неподвижной части подвески, подведите наконечник к рабочей поверхности ступицы и вращайте её. При превышении допуска ступицу нужно заменить или проточить на токарном станке.

• Неправильный момент затяжки колёсных гаек – 100–120 Н·м для Газели Некст. Превышение момента приводит к деформации диска, недостаточный – к самоотвинчиванию гаек. Используйте динамометрический ключ, а не баллонный, так как последний не обеспечивает точности.
• Забытые антискрипные пластины – на колодках Газели Некст они идут в комплекте. Без них металлический скрежет появится уже через 500–1000 км. Пластины устанавливаются на тыльную сторону колодок, прилегающую к поршню суппорта.
• Использование неподходящих колодок – для дисков толщиной 22 мм (стандарт на Некст) подходят только колодки с маркировкой ATE 13.0460-5915.2 или аналоги. Колодки для дисков 20 мм будут работать неэффективно и быстро износятся.

Третья ошибка – прокачка тормозной системы после замены диска. Даже если жидкость не сливалась, воздух может попасть в систему при снятии суппорта. Прокачивайте тормоза по схеме: задний правый → передний левый → задний левый → передний правый. Используйте только свежую жидкость DOT-4, так как старая накапливает влагу и снижает температуру кипения.

Четвёртая – установка диска без очистки привалочной поверхности ступицы. Ржавчина или грязь между диском и ступицей увеличивают биение. Очистите поверхность металлической щёткой и обезжирьте растворителем. Не используйте наждачную бумагу – она оставляет риски, которые ухудшают прилегание. После установки диска проверьте его биение индикатором: допустимое значение – не более 0,1 мм.
