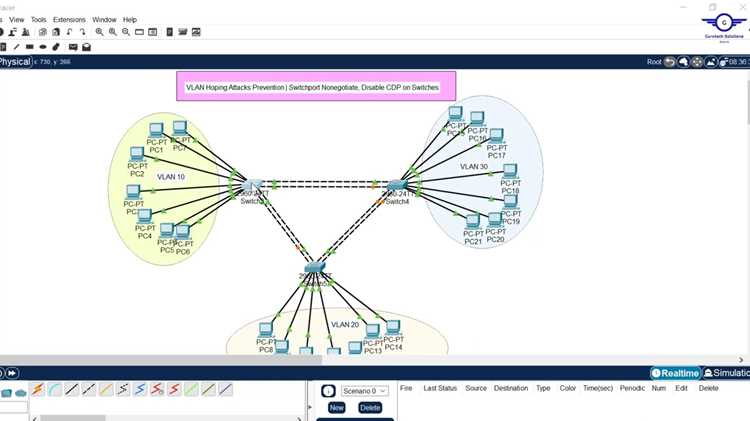

Команда switchport nonegotiate отключает автоматический протокол DTP (Dynamic Trunking Protocol) на порту Cisco, предотвращая попытки устройства согласовать режим trunk с соседним интерфейсом. Это позволяет фиксировать тип порта и уменьшить риск некорректного формирования trunk-соединений, особенно при подключении к несвичевым устройствам.
На практике использование switchport nonegotiate целесообразно для портов доступа и trunk-портов, где требуется жесткий контроль над режимом передачи VLAN. Например, при настройке trunk с серверами или маршрутизаторами, которые не поддерживают DTP, команда предотвращает автоматическое переключение порта в нежелательный режим.
Конфигурация команды выполняется на уровне интерфейса: после установки типа порта с помощью switchport mode access или switchport mode trunk, команда switchport nonegotiate гарантирует, что соседнее устройство не будет инициировать DTP-пакеты. Это повышает стабильность сети и исключает некорректные изменения VLAN на портах.
При диагностике проблем с trunk важно учитывать, что отключение DTP не блокирует передачу VLAN, а только исключает автоматическое согласование. В сетях с множеством коммутаторов и нестандартными подключениями правильное использование switchport nonegotiate снижает количество ошибок, связанных с несовпадением режимов портов, и облегчает администрирование.
Как команда switchport nonegotiate влияет на работу trunk-портов
Команда switchport nonegotiate отключает отправку и прием DTP-пакетов, что делает trunk-порт полностью статическим. Порт не инициирует автоматическое согласование trunk и не реагирует на попытки соседнего устройства изменить режим соединения.
При подключении к устройствам без поддержки DTP trunk сохраняет заданные VLAN без изменений. Это предотвращает непреднамеренное снижение уровня доступа к VLAN или случайное переключение порта в режим access, что особенно важно на серверах и маршрутизаторах.
Для работы с несколькими VLAN команда гарантирует передачу только тех VLAN, которые явно настроены на обоих концах trunk. Любые динамические попытки изменения конфигурации игнорируются, что упрощает контроль трафика и уменьшает количество конфликтов VLAN.
Рекомендуется применять switchport nonegotiate после установки режима trunk с помощью switchport mode trunk. Это фиксирует порт в выбранном состоянии, исключает неожиданные изменения и обеспечивает стабильность соединения даже при подключении к разнородным устройствам.
Настройка switchport nonegotiate на интерфейсе доступа
На интерфейсах доступа команда switchport nonegotiate предотвращает попытки соседних устройств инициировать trunk через DTP. Это позволяет закрепить порт в режиме access и исключить случайное формирование trunk-соединений.
Пошаговая настройка на примере интерфейса FastEthernet 0/1:
- Перейти в конфигурацию интерфейса: interface FastEthernet 0/1
- Установить порт в режим доступа: switchport mode access
- Отключить DTP-пакеты: switchport nonegotiate
- Назначить VLAN: switchport access vlan 10
Рекомендации при настройке:
- Использовать switchport nonegotiate на портах, подключенных к серверам или конечным устройствам без поддержки DTP.
- Проверять конфигурацию командой show running-config, чтобы убедиться, что порт зафиксирован в режиме access.
- При изменении VLAN на порту пересматривать настройки DTP, чтобы исключить нежелательные попытки согласования trunk.
Применение команды снижает риск непреднамеренных изменений режима порта и повышает стабильность работы VLAN на интерфейсе доступа.
Использование nonegotiate при соединении с несвичевыми устройствами
Команда switchport nonegotiate отключает протокол DTP (Dynamic Trunking Protocol) на интерфейсе Cisco, что предотвращает автоматическое согласование режима trunk. Она необходима при подключении к несвичевым устройствам, которые не поддерживают DTP, например, серверам, маршрутизаторам или IP-телефонам с VLAN-агрегацией.
Если на интерфейсе не отключить DTP, при подключении к несвичевому оборудованию возможны следующие проблемы:
| Проблема | Описание |
|---|---|
| Несовпадение режима порта | Интерфейс Cisco пытается инициировать trunk, но устройство не отвечает, что приводит к конфликту и потере пакетов. |
| Неопределённое состояние VLAN | Несвичевое устройство получает только native VLAN, остальная трафик блокируется. |
| Сбои сети при подключении | Повторяющиеся попытки согласования trunk могут вызвать временные перебои соединения. |
Рекомендации по настройке:
| Шаг | Команда | Назначение |
|---|---|---|
| 1 | interface <имя_интерфейса> | Переход в режим конфигурации интерфейса. |
| 2 | switchport mode access | Принудительная установка режима access, чтобы порт не пытался стать trunk. |
| 3 | switchport nonegotiate | Отключение DTP для предотвращения попыток автоматического согласования trunk. |
| 4 | switchport access vlan <номер_VLAN> | Назначение VLAN для несвичевого устройства. |
Применение nonegotiate особенно важно при подключении серверов, маршрутизаторов и сетевых принтеров в сетях с жёсткой VLAN-структурой, где ошибки trunk могут нарушить работу нескольких VLAN.
Следует проверять состояние интерфейса командой show interfaces switchport после настройки, чтобы убедиться, что порт работает в режиме access и DTP отключен.

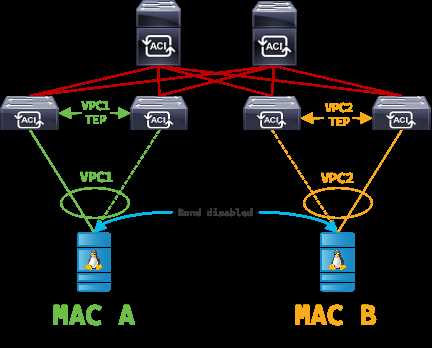

Диагностика проблем, связанных с отключением DTP
При использовании switchport nonegotiate порты перестают отправлять DTP-пакеты, что может вызвать несогласованность режима trunk на соседнем устройстве. Основные признаки проблем:
| Симптом | Причина | Рекомендация |
|---|---|---|
| Интерфейс остаётся в состоянии trunk, несмотря на настройку access | Соседний порт настроен на dynamic desirable или dynamic auto |
Установить на соседнем интерфейсе switchport mode access или вручную задать trunk с switchport mode trunk |
| Отсутствие VLAN-трафика на порту | Несвичевое устройство ожидает trunk, но DTP отключён | Настроить порт в access-режиме и явно указать VLAN командой switchport access vlan <номер> |
| Ошибки при прохождении пакетов между VLAN | Неправильное согласование native VLAN на интерфейсе trunk | Сверить native VLAN с соседним устройством, при необходимости установить switchport trunk native vlan <номер> |
Для диагностики использовать команды:
| Команда | Назначение |
|---|---|
| show interfaces switchport | Проверка режима порта, VLAN и состояния DTP |
| show running-config | Подтверждение наличия nonegotiate и других настроек |
| show vlan brief | Проверка включения порта в правильный VLAN |
| show spanning-tree interface <интерфейс> detail | Диагностика блокировки порта из-за STP |
Использование логических шагов диагностики – проверка конфигурации порта, состояния соседнего устройства, соответствия VLAN – позволяет выявить и устранить проблемы без вмешательства в сеть.
При подключении несвичевых устройств необходимо контролировать, что порт работает в access-режиме, DTP отключён, а VLAN соответствует требуемой конфигурации.
Комбинирование switchport nonegotiate с статическим trunking
Команда switchport nonegotiate отключает DTP, предотвращая автоматическое согласование trunk. При статическом trunking это позволяет контролировать режим порта вручную и избегать конфликтов с соседними устройствами, которые не поддерживают DTP.
Настройка статического trunk с отключением DTP выполняется следующим образом:
| Шаг | Команда | Назначение |
|---|---|---|
| 1 | interface <имя_интерфейса> | Переход в конфигурацию интерфейса |
| 2 | switchport mode trunk | Принудительное включение trunk, исключая автоматическую смену режима |
| 3 | switchport nonegotiate | Отключение DTP, чтобы соседнее устройство не инициировало согласование trunk |
| 4 | switchport trunk allowed vlan <список_VLAN> | Ограничение VLAN, проходящих через trunk |
| 5 | switchport trunk native vlan <номер_VLAN> | Установка native VLAN для соответствия конфигурации соседнего устройства |
Использование nonegotiate с статическим trunking особенно важно при подключении к маршрутизаторам, серверам или старым коммутаторам, где поддержка DTP отсутствует или нестабильна. Это исключает неожиданные переключения trunk/access и гарантирует передачу только разрешённых VLAN.
После настройки рекомендуется проверить состояние порта командой show interfaces trunk и убедиться, что trunk активен, DTP отключён, и VLAN отображаются корректно.

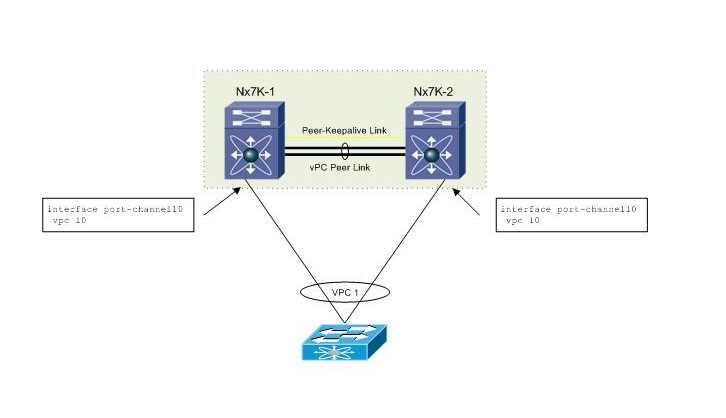

Примеры конфигураций для разных моделей коммутаторов Cisco
Cisco Catalyst 2960
Настройка порта для подключения к серверу без DTP:
interface FastEthernet0/1 switchport mode access switchport access vlan 10 switchport nonegotiate
Настройка статического trunk с отключением DTP:
interface GigabitEthernet0/1 switchport mode trunk switchport trunk allowed vlan 10,20,30 switchport trunk native vlan 99 switchport nonegotiate
Cisco Catalyst 3750
Порт для подключения к маршрутизатору:
interface GigabitEthernet1/0/1 switchport mode access switchport access vlan 20 switchport nonegotiate spanning-tree portfast
Trunk между двумя коммутаторами без DTP:
interface GigabitEthernet1/0/2 switchport mode trunk switchport trunk allowed vlan 10,20 switchport trunk native vlan 1 switchport nonegotiate
Cisco Nexus 5000
Access-порт для подключения к серверу:
interface Ethernet1/1 switchport mode access switchport access vlan 100 switchport nonegotiate
Trunk к другому коммутатору с явным указанием VLAN:
interface Ethernet1/2 switchport mode trunk switchport trunk allowed vlan 100,200,300 switchport trunk native vlan 1 switchport nonegotiate
Рекомендация: всегда сверять конфигурацию соседнего устройства и проверять состояние порта командами show interfaces switchport и show vlan brief для подтверждения правильного применения nonegotiate и VLAN.
Ошибки и ограничения при применении switchport nonegotiate
Команда switchport nonegotiate отключает DTP, что предотвращает автоматическое согласование trunk. Это снижает гибкость порта и может вызвать ошибки при несогласованной конфигурации.
| Ошибка / Ограничение | Описание | Рекомендация |
|---|---|---|
| Несовпадение режима порта | Если соседний интерфейс настроен на dynamic desirable или dynamic auto, попытки согласования trunk не выполняются |
Настроить оба конца порта статически: switchport mode trunk или switchport mode access |
| Отсутствие VLAN-трафика | Несвичевое устройство или коммутатор не получает трафик VLAN без ручной настройки | Явно указать VLAN через switchport access vlan <номер> или switchport trunk allowed vlan <список> |
| Конфликты STP и потеря пакетов | Несогласованные порты могут вызвать временную блокировку или петли в сети | Проверять spanning-tree состояние и согласовывать режим порта на обоих концах |
| Необратимость DTP | Старые или нестандартные устройства, требующие DTP, могут не распознать порт | Использовать access-режим или статический trunk на обоих устройствах |
| Ограничение динамического управления VLAN | Невозможно автоматически изменять VLAN через DTP | Все изменения VLAN должны выполняться вручную в конфигурации порта |
Для предотвращения ошибок использовать команды show interfaces switchport, show vlan brief и show running-config для контроля состояния порта, режима и разрешённых VLAN.
Вопрос-ответ:
Что делает команда switchport nonegotiate на интерфейсе Cisco?
Команда отключает протокол DTP (Dynamic Trunking Protocol) на интерфейсе, что предотвращает автоматическое согласование режима trunk с соседними устройствами. После её применения порт не будет инициировать или отвечать на DTP-пакеты, что полезно при подключении несвичевых устройств или при статическом управлении trunk.
Когда следует использовать switchport nonegotiate?
Команду используют при подключении серверов, маршрутизаторов или других устройств, которые не поддерживают DTP, а также при статическом trunk между коммутаторами, чтобы исключить конфликт автоматического согласования. Она помогает избежать несогласованности режима порта и потери VLAN-трафика.
Можно ли применять switchport nonegotiate на access-портах?
Да, её можно использовать на access-портах, особенно при подключении несвичевых устройств. В этом случае порт остаётся в режиме access, и DTP отключён, что предотвращает попытки порта согласовать trunk и исключает возможные конфликты с соседними динамическими портами.
Как switchport nonegotiate влияет на работу trunk-порта?
На trunk-портах команда отключает DTP, поэтому порт не будет инициировать или принимать автоматическое согласование trunk. Для корректной работы соседний порт должен быть настроен на статический trunk. Это исключает непредвиденное переключение режима и гарантирует, что VLAN передаются только в указанных диапазонах.
Какие ошибки могут возникнуть при неправильном использовании nonegotiate?
Основные ошибки включают отсутствие VLAN-трафика, если соседний порт остаётся динамическим; конфликт режимов trunk/access, что может вызвать потерю пакетов; несоответствие native VLAN на trunk-портах. Решение состоит в ручной настройке режима порта и VLAN, а также проверке состояния командой show interfaces switchport.
Зачем использовать команду switchport nonegotiate на Cisco-портах и как она влияет на работу сети?
Команда switchport nonegotiate отключает DTP (Dynamic Trunking Protocol) на интерфейсе, предотвращая автоматическое согласование режима trunk с соседними устройствами. Это важно при подключении несвичевых устройств, таких как серверы или маршрутизаторы, которые не поддерживают DTP. На портах с отключённым DTP порт перестаёт отправлять и отвечать на DTP-пакеты, что исключает конфликт trunk/access и предотвращает потерю VLAN-трафика. При использовании на trunk-портах соседний интерфейс должен быть настроен вручную на статический trunk с корректными разрешёнными VLAN и native VLAN. Для проверки состояния порта применяют команды show interfaces switchport и show vlan brief, чтобы убедиться, что порт работает в нужном режиме и передаёт трафик корректно.
