Почему введение диэлектрика увеличивает электроемкость конденсатора

При анализе реальных электрических цепей быстро становится ясно, что вакуумные модели конденсаторов имеют ограниченную применимость. Введение диэлектрика между обкладками приводит к заметному росту электроемкости, который в инженерной практике может достигать десятков и сотен раз по сравнению с вакуумом. Такой прирост напрямую связан с физическими процессами внутри материала и должен учитываться при расчётах фильтров, накопителей энергии и высокочастотных узлов.

Ключевым параметром здесь выступает диэлектрическая проницаемость, определяющая, во сколько раз уменьшается напряжённость электрического поля при заданном заряде на обкладках. Для типичных твёрдых диэлектриков, таких как слюда или оксидные плёнки, относительная проницаемость лежит в диапазоне от 4 до 10, а для ферроэлектриков может превышать 10³. Это означает, что при неизменной геометрии конденсатора можно получить существенно большую ёмкость без увеличения размеров.

Физическая причина роста ёмкости связана с поляризацией: под действием поля связанные заряды в диэлектрике смещаются, создавая внутреннее поле, направленное противоположно внешнему. В результате уменьшается разность потенциалов между обкладками при том же накопленном заряде. С практической точки зрения это позволяет либо снизить рабочее напряжение при заданной ёмкости, либо увеличить запас энергии без изменения схемотехники.

При выборе диэлектрика важно учитывать не только номинальное значение проницаемости, но и её зависимость от температуры, частоты и уровня поля. Например, керамические материалы класса X7R демонстрируют заметное снижение ёмкости при постоянном напряжении, тогда как плёночные диэлектрики сохраняют параметры стабильнее. Понимание причин роста электроемкости позволяет осознанно подбирать тип конденсатора под конкретные условия эксплуатации и избегать скрытых потерь параметров в готовом устройстве.

Как диэлектрическая проницаемость материала влияет на величину емкости

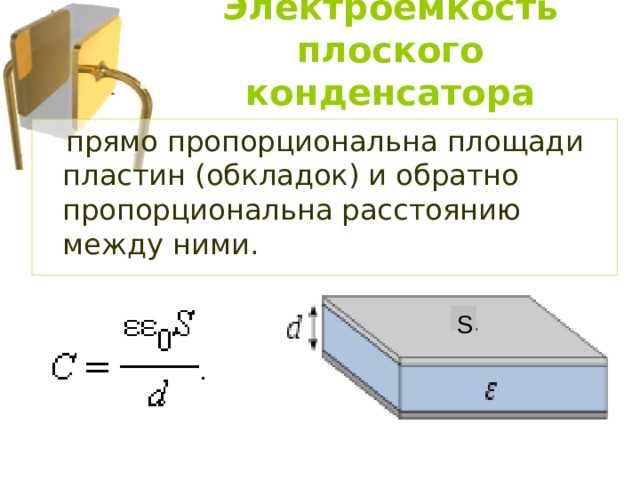

Электроемкость плоского конденсатора прямо пропорциональна относительной диэлектрической проницаемости материала, заполняющего пространство между обкладками. При замене вакуума на диэлектрик с проницаемостью ε_r емкость возрастает в ε_r раз при неизменной площади пластин и расстоянии между ними. Для воздуха ε_r близка к 1, для бумаги составляет 2–3, для стекла – 5–7, а для титаната бария может превышать 1000, что радикально меняет параметры устройства.

Механизм влияния проницаемости связан с перераспределением зарядов внутри диэлектрика. Чем выше ε_r, тем больше плотность связанных зарядов, возникающих на границах материала под действием электрического поля. Эти заряды частично компенсируют поле между обкладками, из-за чего для поддержания заданного напряжения требуется больший свободный заряд. На практике это выражается в росте емкости без изменения геометрических размеров конденсатора.

При проектировании важно учитывать, что высокая диэлектрическая проницаемость часто сопровождается побочными эффектами. Материалы с ε_r выше 100 нередко демонстрируют нелинейность параметров при увеличении напряжения и чувствительность к температуре. Поэтому в цепях с постоянными режимами предпочтительны диэлектрики со средними значениями проницаемости и предсказуемым поведением, тогда как в компактных накопителях энергии оправдано применение керамик с очень высоким ε_r.

Практическая рекомендация заключается в подборе материала не по максимальному значению проницаемости, а по совокупности характеристик: рабочему напряжению, допустимому дрейфу емкости и частотному диапазону. Например, для сигнальных цепей с малыми токами разумно выбирать плёночные диэлектрики с ε_r порядка 2–4, а для сглаживания пульсаций питания – керамические материалы с проницаемостью на порядки выше.

Роль поляризации диэлектрика в увеличении накопленного заряда

Поляризация диэлектрика определяет, какое количество дополнительного заряда может быть накоплено на обкладках конденсатора при фиксированном напряжении. Под действием электрического поля центры положительных и отрицательных зарядов в молекулах смещаются, формируя связанные заряды на границах диэлектрика. Эти заряды не участвуют в проводимости, но существенно изменяют распределение поля между обкладками.

Возникающее при поляризации внутреннее поле направлено противоположно внешнему, создаваемому свободными зарядами пластин. В результате результирующая напряжённость уменьшается, и для поддержания прежнего напряжения источник вынужден подать больший свободный заряд. Количественно этот эффект описывается вектором поляризации, плотность которого для твёрдых диэлектриков может достигать 10⁻²–10⁻¹ Кл/м², что напрямую отражается на росте емкости.

Различные механизмы поляризации по-разному влияют на накопленный заряд. Электронная и ионная поляризация проявляются практически мгновенно и доминируют в неорганических кристаллах, тогда как ориентационная характерна для полярных молекул и зависит от температуры. В ферроэлектриках добавляется спонтанная поляризация, обеспечивающая экстремально высокую емкость, но сопровождающаяся гистерезисом и потерями.

С практической точки зрения важно согласовывать тип поляризации с режимом работы конденсатора. Для высокочастотных цепей следует избегать диэлектриков с выраженной ориентационной поляризацией, так как она не успевает следовать за быстрым изменением поля. В накопительных и сглаживающих узлах допустимо использование материалов с сильной поляризацией, если температурный диапазон и стабильность параметров находятся под контролем.

Изменение напряженности электрического поля при введении диэлектрика

При заполнении зазора между обкладками диэлектриком напряжённость электрического поля уменьшается по сравнению с вакуумом при том же свободном заряде. Это связано с появлением связанных зарядов на поверхностях диэлектрика, которые создают внутреннее поле, направленное против внешнего. В результате результирующая напряжённость E снижается в ε_r раз, где ε_r – относительная диэлектрическая проницаемость материала.

Уменьшение напряжённости напрямую влияет на разность потенциалов между обкладками. При фиксированном заряде напряжение падает, а при фиксированном напряжении источник питания компенсирует это снижением поля за счёт подачи дополнительного заряда. Именно этот механизм приводит к росту электроемкости без изменения геометрических параметров конденсатора.

С инженерной точки зрения снижение напряжённости поля позволяет повысить допустимую плотность энергии без пробоя диэлектрика. Однако материалы с высокой проницаемостью часто обладают меньшей электрической прочностью, поэтому при проектировании следует контролировать не только величину поля, но и распределение напряжения в неоднородных структурах.

Практическая рекомендация заключается в использовании диэлектриков со средней проницаемостью в цепях, где важна стабильность поля и предсказуемость параметров. В компактных накопителях энергии допустимо сильное снижение напряжённости за счёт высоких ε_r, если обеспечен запас по пробою и учтены возможные нелинейные и температурные эффекты.

Влияние толщины диэлектрического слоя на эквивалентное расстояние между обкладками

Толщина диэлектрического слоя напрямую входит в выражение для емкости конденсатора, однако при наличии диэлектрика важна не только геометрическая дистанция между обкладками, но и её эквивалентное электрическое расстояние. При заполнении зазора материалом с диэлектрической проницаемостью ε_r эквивалентное расстояние уменьшается в ε_r раз по сравнению с физической толщиной слоя.

Если между обкладками размещён однородный диэлектрик толщиной d, то с точки зрения электрического поля система ведёт себя так, как будто расстояние между пластинами равно d/ε_r. Это объясняет, почему увеличение толщины диэлектрика не всегда приводит к пропорциональному снижению емкости: рост физического зазора частично компенсируется высокой проницаемостью материала.

На практике влияние толщины диэлектрика проявляется в нескольких ключевых аспектах:

• уменьшение эквивалентного расстояния позволяет получить большую емкость без уменьшения механического зазора;
• увеличение толщины повышает электрическую прочность и снижает риск пробоя;
• слишком тонкий слой приводит к росту утечек и нестабильности параметров.

В многослойных конденсаторах используется принцип минимизации эквивалентного расстояния за счёт сочетания тонких диэлектрических плёнок и материалов с высокой ε_r. Например, в керамических MLCC толщина одного слоя может составлять менее 5 мкм, что при ε_r порядка 1000 эквивалентно долям нанометра вакуумного зазора.

При выборе толщины диэлектрика рекомендуется учитывать:

1. максимальное рабочее напряжение с запасом по пробою;
2. допустимый уровень утечек при постоянном напряжении;
3. стабильность геометрии слоя при температурных циклах.

Сбалансированный выбор толщины позволяет управлять эквивалентным расстоянием между обкладками и получать требуемую емкость без ухудшения надёжности и ресурса конденсатора.

Как температура диэлектрика изменяет его проницаемость и емкость конденсатора

Температура напрямую влияет на диэлектрическую проницаемость материала, а значит и на электроемкость конденсатора. При нагреве изменяется подвижность связанных зарядов и ориентация диполей, что приводит к росту или снижению ε_r в зависимости от природы диэлектрика. Для большинства полярных материалов повышение температуры вызывает уменьшение проницаемости из-за дезориентации диполей.

Характер температурной зависимости существенно различается для разных классов диэлектриков:

• у керамик на основе титаната бария ε_r может резко возрастать вблизи точки Кюри, изменяя емкость на десятки процентов;
• у плёночных диэлектриков (полипропилен, полиэстер) изменение емкости обычно не превышает нескольких процентов в диапазоне −40…+85 °C;
• у электролитических конденсаторов рост температуры увеличивает подвижность ионов, что приводит к увеличению емкости и одновременному росту токов утечки.

Температурные колебания влияют не только на величину ε_r, но и на распределение электрического поля в диэлектрическом слое. При локальном перегреве возможны неоднородности поляризации, что изменяет эквивалентное расстояние между обкладками и приводит к дрейфу емкости во времени.

При проектировании следует учитывать температурный коэффициент емкости, задаваемый производителем. Практические рекомендации включают:

1. выбор диэлектрика с предсказуемой температурной характеристикой для измерительных и времязадающих цепей;
2. использование керамик с контролируемым классом стабильности (например, C0G или X7R) в зависимости от допустимого дрейфа;
3. учёт самонагрева при высоких токах и плотной компоновке элементов.

Контроль температурного режима позволяет сохранить расчетный рост электроемкости, обусловленный диэлектриком, без неконтролируемых изменений параметров конденсатора в реальных условиях эксплуатации.

Зависимость роста емкости от частоты приложенного напряжения

Электроемкость конденсатора с диэлектриком зависит не только от его геометрии и проницаемости, но и от частоты приложенного напряжения. При увеличении частоты ориентационные и ионные компоненты поляризации не успевают следовать за быстрыми изменениями поля, что снижает эффективную диэлектрическую проницаемость и, соответственно, емкость.

Для полярных диэлектриков снижение ε_r может быть заметным уже в диапазоне кГц–МГц. Например, керамики класса X7R демонстрируют падение емкости до 70–80% номинального значения при частотах свыше 1 МГц, тогда как пленочные диэлектрики остаются стабильными до десятков мегагерц. Электролитические конденсаторы показывают значительные потери емкости при частотах выше нескольких кГц из-за инерционности ионов.

В инженерной практике это явление учитывается при проектировании фильтров и импульсных схем:

• для высокочастотных сигналов предпочтительны диэлектрики с минимальной ориентационной поляризацией и низким дипольным дисперсионным эффектом;
• в цепях сглаживания питания на низких частотах можно использовать материалы с высокой ε_r, даже если они чувствительны к частоте;
• комбинирование конденсаторов разных типов позволяет компенсировать падение емкости и потери на высоких частотах.

Практическая рекомендация: при проектировании важно проверять частотную характеристику емкости в условиях реальной эксплуатации. Для схем с частотой выше 1 МГц следует выбирать материалы с низкой зависимостью ε_r от частоты или использовать многослойные конструкции с чередующимися диэлектриками для стабилизации параметров.

Вопрос-ответ:

Почему добавление диэлектрика между обкладками увеличивает емкость конденсатора?

Диэлектрик увеличивает емкость за счет появления связанных зарядов внутри материала, которые уменьшают результирующую напряженность электрического поля между обкладками. Чем выше диэлектрическая проницаемость материала, тем больше компенсируется поле, и тем больший заряд может накопиться на пластинах при том же приложенном напряжении. Этот эффект позволяет конденсатору хранить больше энергии без изменения физического размера.

Как влияет диэлектрическая проницаемость на рост емкости конденсатора?

Относительная диэлектрическая проницаемость ε_r определяет, во сколько раз емкость увеличивается по сравнению с вакуумным конденсатором той же геометрии. Для материалов с ε_r около 10 емкость увеличивается примерно в десять раз, а для ферроэлектриков с ε_r выше 1000 рост может быть в сотни раз. На практике это позволяет выбрать материал, обеспечивающий нужный запас энергии без изменения площади обкладок или расстояния между ними.

Почему толщина диэлектрического слоя влияет на емкость?

Толщина слоя определяет эквивалентное электрическое расстояние между обкладками. При наличии диэлектрика с высокой проницаемостью физический зазор может быть больше, но электрически он ведет себя как более тонкий слой, уменьшая напряженность поля и увеличивая накопленный заряд. Слишком тонкий слой повышает риск утечек и нестабильность параметров, а слишком толстый — снижает максимальную емкость при заданной проницаемости. Оптимальная толщина подбирается с учетом рабочего напряжения и стабильности материала.

Какая зависимость емкости от температуры диэлектрика?

Температура влияет на ориентацию диполей и подвижность связанных зарядов внутри диэлектрика. В полярных материалах повышение температуры обычно снижает диэлектрическую проницаемость, уменьшая емкость. У керамических материалов класса X7R вблизи точки Кюри емкость может резко изменяться, а у пленочных конденсаторов отклонения составляют лишь несколько процентов. При проектировании важно учитывать температурный коэффициент емкости и самонагрев в рабочих условиях.

Почему емкость конденсатора уменьшается на высоких частотах?

При увеличении частоты приложенного напряжения ориентационные и ионные компоненты поляризации не успевают следовать за быстрыми колебаниями поля, что снижает эффективную диэлектрическую проницаемость. В результате емкость конденсатора падает. Например, у керамики X7R емкость может уменьшаться до 70–80% номинала при частотах выше 1 МГц, а пленочные материалы остаются стабильными до десятков мегагерц. Для высокочастотных цепей важно выбирать диэлектрики с минимальной зависимостью ε_r от частоты.
