Как сделать пищалку из спикера

Пищалка на основе обычного динамика пригодится для сигнализации, индикации включения питания, учебных макетов и самодельных устройств. В отличие от готовых зуммеров, динамик требует внешнего генератора звука, поэтому ключевая задача – создать устойчивые колебания в диапазоне 1–4 кГц, где писк воспринимается наиболее отчетливо. Для работы подойдут динамики сопротивлением 4–8 Ом и мощностью от 0,25 Вт, которые легко найти в старой электронике.

Основу конструкции составляет простой генератор: транзисторный мультивибратор или схема на таймере NE555. Первый вариант собирается из минимального набора деталей и запускается даже от 3–5 В, второй дает более стабильную частоту и удобную настройку. При выборе источника питания важно учитывать ток: малогабаритный динамик потребляет до 100–300 мА в пике, поэтому батарейка типа «Крона» без буферного конденсатора не подходит.

Частота звука задается емкостью и сопротивлением в генераторе. Например, при использовании NE555 сочетание резисторов 1 кОм и 10 кОм с конденсатором 0,01 мкФ дает писк около 2 кГц. Громкость регулируется последовательным резистором 10–100 Ом или подбором напряжения питания. Это снижает риск перегрузки динамика и искажений сигнала.

При сборке важно правильно подключить динамик: напрямую к выходу генератора или через разделительный конденсатор 100–470 мкФ при однополярном питании. Все соединения следует изолировать, а элементы закрепить на макетной плате или в корпусе, чтобы исключить обрыв контактов и короткие замыкания при эксплуатации.

Выбор подходящего динамика по сопротивлению и мощности

Для самодельной пищалки подходят динамики с номинальным сопротивлением 4 или 8 Ом. Эти значения согласуются с выходами простых генераторов на транзисторах и микросхемах без применения усилителя. Динамики на 16 Ом дают заметно меньшую громкость, а варианты ниже 4 Ом создают избыточную нагрузку и могут привести к перегреву ключевого элемента схемы.

Мощность динамика выбирают с запасом относительно предполагаемой выходной мощности генератора. В большинстве случаев достаточно 0,25–0,5 Вт. Использование динамиков на 1–3 Вт допустимо, но не дает выигрыша по громкости при низком напряжении питания. Миниатюрные динамики от мобильных устройств часто рассчитаны на 0,1–0,2 Вт и требуют обязательного ограничения тока.

Диаметр диффузора влияет на характер звука. Для резкого писка лучше подходят динамики 20–40 мм с жестким подвесом. Крупные модели 50 мм и более хуже воспроизводят частоты выше 3 кГц и создают приглушенный тон. Частотный диапазон динамика должен начинаться не ниже 800–1000 Гц, иначе писк будет слабым.

При отсутствии маркировки сопротивление проверяют мультиметром: измеренное постоянное значение обычно на 20–30% ниже номинального. Например, показание 6–6,5 Ом указывает на динамик 8 Ом. Такой контроль позволяет избежать ошибок при подключении и заранее оценить нагрузку на схему.

Подготовка источника питания для низковольтной схемы

Для пищалки на основе динамика требуется стабильное питание в диапазоне 3–9 В, в зависимости от выбранной схемы генератора. Простейшие транзисторные узлы запускаются уже от 3 В, тогда как микросхемы типа NE555 корректно работают от 5 В и выше. Превышение допустимого напряжения увеличивает ток через динамик и может привести к его повреждению.

Наиболее удобный вариант – батарейный отсек под 2–4 элемента AA или AAA, обеспечивающий достаточный ток без заметной просадки напряжения. Литиевый аккумулятор 18650 допускается только при использовании понижающего стабилизатора до 5 В. Батарейка типа «Крона» не подходит из-за высокого внутреннего сопротивления и быстрого падения напряжения под нагрузкой.

Для сглаживания импульсных скачков в цепь питания обязательно включают электролитический конденсатор 100–470 мкФ, установленный как можно ближе к генератору. Дополнительный керамический конденсатор 0,1 мкФ снижает высокочастотные помехи и предотвращает самопроизвольные срывы генерации.

Если используется внешний блок питания, его выходной ток должен быть не ниже 0,5 А при напряжении 5–9 В. Перед подключением проверяют полярность и фактическое напряжение мультиметром. В цепь питания рекомендуется добавить последовательный резистор 1–2 Ом или защитный диод для снижения риска повреждения схемы при ошибках подключения.

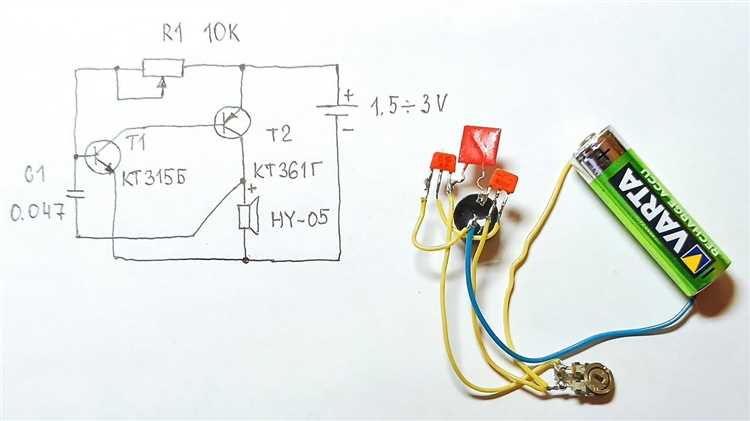

Сборка простого генератора звука на транзисторе

Для получения писка подходит однотранзисторный автогенератор на биполярном транзисторе n-p-n типа BC547, 2N2222 или КТ315. Схема работает от 3–6 В и не требует дефицитных компонентов. Транзистор устанавливают в режиме ключа, где он периодически открывается и закрывается, формируя прямоугольные импульсы.

Базовая обвязка включает резистор смещения базы 10–47 кОм, коллекторный резистор 100–330 Ом и времязадающий конденсатор 0,0047–0,047 мкФ. Частота колебаний определяется соотношением сопротивления и емкости и обычно попадает в диапазон 1–3 кГц, подходящий для отчетливого писка. Изменение номинала конденсатора позволяет быстро сдвинуть тон без переделки всей схемы.

Динамик подключают в коллекторную цепь последовательно с ограничительным резистором 10–22 Ом, что снижает пиковый ток и защищает транзистор. При использовании динамика 4 Ом сопротивление обязательно, иначе транзистор перегреется даже при кратковременной работе.

Монтаж удобнее выполнять на макетной плате с минимальной длиной проводников. Питание подают после проверки полярности транзистора и электролитического конденсатора, если он используется. При отсутствии генерации увеличивают базовый резистор или заменяют времязадающий конденсатор на меньшую емкость, добиваясь устойчивого запуска схемы.

Подключение динамика к генератору без искажений

Динамик подключают к выходу генератора с учетом типа питания и формы сигнала. При однополярном источнике между генератором и динамиком обязательно устанавливают разделительный конденсатор 100–470 мкФ, рассчитанный на напряжение не ниже напряжения питания. Это исключает подачу постоянной составляющей на катушку и предотвращает смещение диффузора.

Для ограничения тока и снижения искажений последовательно с динамиком включают резистор 10–47 Ом. Его номинал подбирают исходя из сопротивления динамика и напряжения питания. При питании 5 В и динамике 4 Ом резистор 22 Ом заметно уменьшает хрипы и перегрузку транзистора без потери различимости сигнала.

Полярность динамика влияет на форму импульсов при использовании асимметричных схем. Для одиночных пищалок это не критично, но при сравнении или параллельном подключении нескольких излучателей одинаковая полярность обеспечивает предсказуемую работу и одинаковую громкость.

Провода от генератора к динамику должны быть минимальной длины и с надежными соединениями. Плохой контакт вызывает прерывистый звук и паразитные призвуки, которые часто ошибочно принимают за неисправность схемы.

Настройка частоты писка подбором конденсатора

Частота звука в простых генераторах напрямую зависит от емкости времязадающего конденсатора. При фиксированных резисторах увеличение емкости снижает частоту, а уменьшение делает писк выше. Для слухового восприятия наиболее заметен диапазон 1–4 кГц, поэтому подбор начинают именно в этих пределах.

В однотранзисторных схемах с базовым резистором 22–33 кОм применяют конденсаторы малой емкости. Практика показывает, что рабочий диапазон ограничивается следующими значениями:

• 0,0047–0,01 мкФ – высокий резкий писк выше 3 кГц
• 0,015–0,022 мкФ – средний тон около 2 кГц
• 0,033–0,047 мкФ – низкий писк с заметной паузой

Подбор удобнее выполнять с помощью временного подключения конденсаторов крокодилами или установкой панельки. Это позволяет быстро менять номинал без пайки и сразу оценивать результат на слух. Использование подстроечного конденсатора упрощает настройку, но снижает стабильность частоты при вибрациях.

Для точной подгонки допускается параллельное соединение двух конденсаторов. Например, сочетание 0,01 мкФ и 0,0047 мкФ дает промежуточное значение, недоступное в стандартном ряду. Керамические конденсаторы предпочтительнее пленочных из-за меньших габаритов и быстрого отклика.

Контроль результата выполняют по слуху или с помощью приложения-частотомера на смартфоне. При нестабильном тоне проверяют качество контактов и исключают конденсаторы с утечкой, которые искажают форму импульсов.

Снижение громкости с помощью резистора в цепи

Громкость пищалки определяется током, проходящим через динамик. Самый простой способ уменьшить уровень звука – включить резистор последовательно с динамиком или в коллекторную цепь транзистора. Такой подход снижает нагрузку на схему и позволяет подобрать комфортный уровень без изменения частоты генерации.

Номинал резистора выбирают в зависимости от сопротивления динамика и напряжения питания. Практические значения для низковольтных схем:

• 10–22 Ом – легкое снижение громкости при динамике 8 Ом
• 22–47 Ом – заметное ослабление при динамике 4 Ом
• 68–100 Ом – тихий писк для лабораторных и учебных макетов

Мощность резистора должна быть не ниже 0,25 Вт. При питании 9 В и длительной работе предпочтительнее использовать 0,5 Вт, так как резистор рассеивает часть энергии в виде тепла. Перегрев приводит к изменению сопротивления и нестабильности уровня звука.

Для плавной регулировки вместо постоянного резистора можно временно подключить переменный 100 Ом, выставить нужную громкость, после чего заменить его на ближайший постоянный номинал. Подключение переменного резистора в качестве делителя напряжения для динамика не рекомендуется, так как это ухудшает форму сигнала.

Если даже при большом сопротивлении звук остается резким, дополнительно уменьшают напряжение питания или увеличивают сопротивление в коллекторной цепи генератора. Эти меры позволяют добиться тихого и стабильного писка без перегрузки компонентов.

Проверка работы и поиск причин отсутствия звука

Диагностику начинают с контроля питания. Мультиметром измеряют напряжение на клеммах схемы под нагрузкой: при падении ниже 2,5–3 В большинство транзисторных генераторов перестают запускаться. Если используется батарейный отсек, проверяют качество контактов и отсутствие окислов.

В транзисторной схеме проверяют распиновку элемента и соответствие номиналов. Ошибка в подключении базы и эмиттера полностью блокирует генерацию. Напряжение на базе должно быть выше эмиттера примерно на 0,6–0,7 В. Если разница отсутствует, увеличивают базовый резистор или меняют транзистор.

Отдельное внимание уделяют времязадающему конденсатору. Конденсаторы с утечкой или перепутанной полярностью не позволяют формироваться импульсам. Для проверки его временно заменяют заведомо исправным номиналом 0,01–0,022 мкФ и оценивают появление звука.

При наличии сигнала, но очень слабого, измеряют сопротивление ограничительного резистора в цепи динамика. Значение выше 100 Ом часто снижает громкость до неразличимого уровня. Уменьшение сопротивления до 22–47 Ом позволяет быстро подтвердить работоспособность схемы.

Изоляция и крепление элементов для безопасной эксплуатации

Провода питания и динамика закрепляют с запасом по длине, исключая натяжение при закрытии корпуса. Для фиксации подходят пластиковые стяжки или капли термоклея, нанесенные вне зон нагрева. Контактные площадки макетной платы дополнительно усиливают пайкой, чтобы предотвратить отрыв при вибрациях.

При установке в корпус минимальное расстояние между платой и стенками должно составлять не менее 3–5 мм. Металлические корпуса требуют обязательной прокладки из диэлектрического материала. Отверстие под динамик выполняют с зазором, чтобы диффузор свободно перемещался и не касался краев.

Источник питания размещают отдельно от генератора, особенно при использовании аккумуляторов. Выключатель питания включают в разрыв плюсового провода и закрепляют так, чтобы исключить самопроизвольное срабатывание. После сборки проводят контрольное включение с легким постукиванием по корпусу, убеждаясь в отсутствии прерываний звука и искрения.

Вопрос-ответ:

Можно ли использовать любой динамик от старой техники для пищалки?

Подойдут динамики с сопротивлением 4–8 Ом и мощностью от 0,25 Вт. Модели от телевизоров и музыкальных центров часто рассчитаны на низкие частоты и дают приглушенный звук. Лучше брать небольшие динамики диаметром 20–40 мм от радиоприемников, игрушек или компьютерных колонок.

Почему пищалка не работает от батарейки «Крона», хотя схема собрана правильно?

У «Кроны» высокое внутреннее сопротивление, поэтому под нагрузкой напряжение резко падает. Генератор может запускаться, но тока для динамика не хватает. Для таких схем подходят AA, AAA или литиевые аккумуляторы с понижающим модулем.

Как изменить тон писка без переделки всей схемы?

Проще всего заменить времязадающий конденсатор. Меньшая емкость повышает частоту, большая — понижает. Диапазон 0,01–0,022 мкФ обычно дает отчетливый писк. Для подбора удобно временно подключать конденсаторы разного номинала.

Почему звук есть, но он хриплый и неприятный?

Чаще всего причина в перегрузке динамика. Последовательный резистор слишком мал или отсутствует. Добавление резистора 22–47 Ом снижает ток и убирает хрипы. Также проверяют наличие разделительного конденсатора при однополярном питании.

Можно ли подключить несколько динамиков к одной пищалке?

Допускается подключение двух динамиков последовательно, если их сопротивление одинаковое. Параллельное соединение снижает общее сопротивление и перегружает транзистор. При нескольких излучателях желательно увеличить сопротивление ограничительного резистора.
