Как подключить аналоговую камеру к монитору через vga

Для прямого отображения изображения с аналоговой камеры на монитор с VGA-входом требуется преобразование сигнала с коаксиального или композитного выхода камеры в формат VGA. На рынке представлены преобразователи, поддерживающие разрешения от 640×480 до 1920×1080, при этом важно выбирать устройство с частотой обновления, совместимой с монитором – обычно 60 Гц.

Кабели играют ключевую роль в сохранении качества сигнала. Для передачи композитного видео оптимально использовать экранированный коаксиальный кабель длиной до 20 метров; при больших расстояниях рекомендуется усилитель сигнала. В случае подключения через адаптер RCA-to-VGA, необходимо убедиться, что преобразователь поддерживает NTSC или PAL, соответствующую стандарту камеры.

Перед подключением стоит проверить параметры монитора: разрешение, поддерживаемый диапазон горизонтальной и вертикальной развертки, а также наличие встроенных фильтров для шумоподавления. Неправильная настройка может привести к дрожанию изображения или частым помехам. Правильное согласование всех компонентов обеспечивает стабильное отображение видеопотока без задержек и артефактов.

Проверка совместимости камеры и монитора с VGA

Перед подключением аналоговой камеры к монитору через VGA необходимо убедиться в совместимости оборудования, чтобы избежать проблем с отображением сигнала.

Основные параметры, на которые следует обратить внимание:

• Тип видеосигнала камеры: PAL или NTSC. Монитор с VGA напрямую не поддерживает эти форматы, поэтому понадобится преобразователь.
• Разрешение камеры: стандартное для аналоговых камер – 720×576 (PAL) или 720×480 (NTSC). Монитор должен поддерживать аналогичный диапазон разрешений через VGA-адаптер.
• Частота кадров: камеры PAL работают на 25 fps, NTSC – 30 fps. Преобразователь должен корректно передавать эти частоты для стабильного изображения.
• Тип монитора: проверка диапазона горизонтальной и вертикальной развертки. Большинство VGA-мониторов поддерживают 640×480 до 1920×1080 при 60 Гц, что совместимо с базовыми преобразователями.
• Входные разъемы: монитор должен иметь VGA-вход. При использовании адаптера RCA-to-VGA важно, чтобы монитор корректно распознавал сигнал через этот интерфейс.

Рекомендуется протестировать совместимость на коротком кабеле перед окончательной установкой, чтобы проверить отсутствие мерцаний, искажений цвета и обрывов изображения. Это позволяет вовремя выявить несоответствие параметров камеры, монитора или преобразователя.

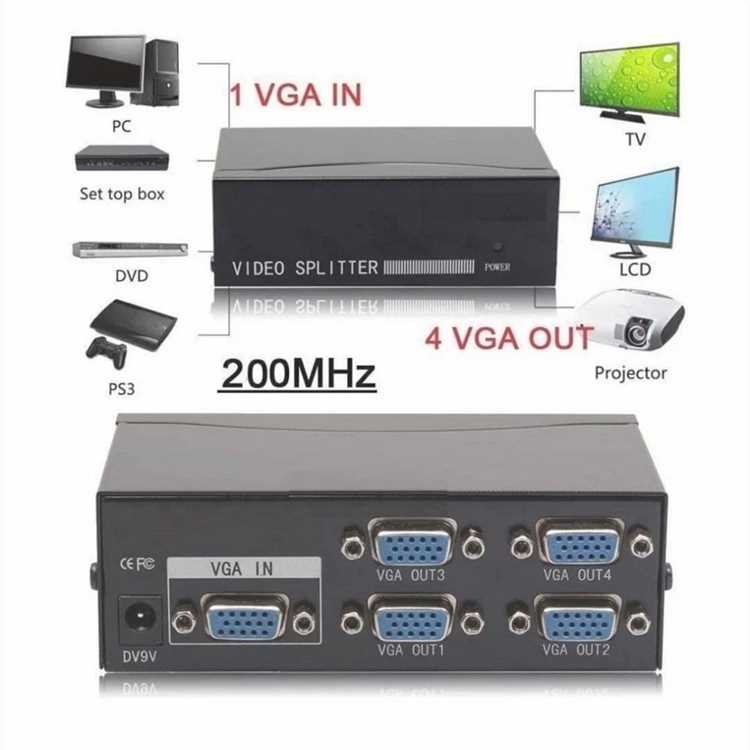

Выбор подходящего видеопреобразователя или адаптера

Для подключения аналоговой камеры к монитору с VGA требуется преобразователь сигнала с композитного (RCA) или коаксиального выхода камеры в VGA. Выбор устройства зависит от разрешения камеры, стандарта видеосигнала и дальности передачи.

Основные критерии при выборе:

• Совместимость с форматом камеры: NTSC или PAL. Преобразователь должен поддерживать именно тот стандарт, который использует камера, иначе изображение будет искажено или отсутствовать.
• Поддерживаемое разрешение: базовые преобразователи работают с 720×480 и 720×576, современные модели поддерживают до 1080p. Для аналоговых камер достаточно моделей, обеспечивающих 640×480–800×600, чтобы сохранить четкость изображения.
• Функция масштабирования: некоторые адаптеры позволяют подгонять сигнал под разрешение монитора, предотвращая растяжение или сжатие изображения.
• Дальность передачи: для кабелей до 20 метров достаточно стандартного преобразователя. Для большей длины выбирайте устройства с усилителем сигнала или поддержкой длинных линий передачи без потери качества.
• Тип подключения: наличие RCA-входа для камеры и VGA-выхода для монитора. Некоторые модели дополнительно оснащены аудиовыходом или возможностью питания через кабель.

Рекомендуется отдавать предпочтение адаптерам с активным преобразованием сигнала и стабилизацией частоты кадров, чтобы исключить мерцание и задержки изображения при работе с аналоговыми камерами.

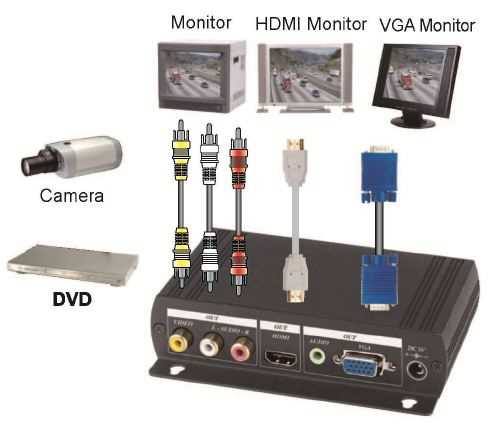

Подключение камеры к адаптеру и настройка кабелей

Для корректного подключения аналоговой камеры к VGA-монитору через адаптер важно соблюдать последовательность и правила прокладки кабелей. Сначала подключите выход камеры (RCA или коаксиальный) к соответствующему входу адаптера. Используйте качественные экранированные кабели, чтобы снизить влияние электромагнитных помех.

Рекомендации по кабелям и подключению:

• Длина кабеля: до 20 метров можно использовать стандартный коаксиальный кабель RG59. Для больших расстояний выбирайте усиленные кабели или адаптеры с встроенным усилителем сигнала.
• Тип соединителей: разъемы RCA должны плотно входить в гнезда адаптера, избегайте люфтов и перекосов, чтобы не возникало потери контакта.
• Экранирование: кабели с двойным экраном обеспечивают минимальные наводки и стабильное изображение без полос и шумов.
• Питание камеры: если камера питается от отдельного блока, убедитесь, что напряжение соответствует спецификации (обычно 12 В постоянного тока). Для адаптеров с питанием через кабель соблюдайте полярность разъема.
• Фиксация кабелей: используйте кабельные клипсы и кабель-каналы, чтобы избежать натяжения и повреждений, особенно в местах изгибов и прохода через стены.

После подключения проверьте сигнал на коротком кабеле перед окончательной прокладкой. Настройте адаптер и монитор на соответствующие входной стандарт и разрешение, чтобы изображение было стабильным и четким без мерцаний и цветовых искажений.

Настройка разрешения и частоты обновления на мониторе

Рекомендации по настройке:

• Разрешение монитора: установите значение, близкое к исходному сигналу камеры, чтобы избежать растяжения или сжатия изображения. Например, для PAL используйте 720×576 или 800×600.
• Частота обновления: оптимальная частота для аналоговых сигналов – 60 Гц. Некоторые мониторы поддерживают до 75 Гц, но повышение частоты может вызвать мерцание при работе с преобразованным видеосигналом.
• Режим масштабирования: активируйте режим «1:1 pixel mapping» или «aspect ratio», если монитор поддерживает, чтобы сохранить пропорции изображения.
• Цветовой профиль: при необходимости откорректируйте яркость, контраст и гамму на мониторе, так как преобразователь может изменять уровни сигнала.
• Тестирование: после настройки разрешения и частоты обновления проверьте видео на предмет мерцания, полос и искажений. При наличии артефактов попробуйте изменить разрешение на ближайшее поддерживаемое значение.

Корректная настройка позволяет получить стабильное изображение без задержек и искажений, что критично для наблюдения в реальном времени с аналоговых камер.

Проверка сигнала и устранение помех

После подключения камеры через VGA-преобразователь необходимо убедиться в стабильности сигнала и отсутствии помех. Первичная проверка выполняется визуально: на мониторе не должно быть полос, мерцаний, искажений цвета или «снежного» шума.

Основные методы устранения проблем:

• Проверка кабелей: убедитесь в целостности коаксиального или RCA-кабеля, отсутствии перегибов и повреждений. Используйте экранированные кабели для снижения наводок.
• Длина линии: для кабелей свыше 20 метров применяйте усилители сигнала или преобразователи с функцией компенсации потерь. Без усиления изображение может становиться размытым или мерцающим.
• Экранирование и заземление: подключение камеры и адаптера к одной заземленной сети уменьшает наводки от электроприборов и силовых кабелей.
• Разъёмы и соединения: плотное соединение разъёмов RCA и VGA предотвращает intermittent сигнал. Пыль и окисление контактов также могут вызывать шум.
• Фильтры и подавление помех: некоторые преобразователи оснащены встроенными фильтрами для стабилизации яркости и контраста. Если изображение нестабильно, включите эти функции или добавьте внешние подавители помех.

После всех проверок рекомендуется провести короткое тестирование при различных углах подключения и длинах кабеля, чтобы убедиться в стабильности изображения в реальных условиях эксплуатации.

Регулярное обслуживание и контроль изображения

Для стабильной работы аналоговой камеры с VGA-монитором важно выполнять регулярное техническое обслуживание и мониторинг качества изображения. Проверка состояния кабелей, соединителей и адаптера позволяет своевременно выявлять ухудшение сигнала и предотвращать появление помех.

Рекомендации по обслуживанию:

• Очистка разъёмов: регулярно удаляйте пыль и окисление с RCA и VGA-коннекторов, чтобы избежать нестабильного контакта и искажений изображения.
• Проверка кабелей: осматривайте кабели на наличие перегибов, трещин и потертостей. При повреждениях заменяйте их на экранированные аналоги.
• Контроль питания: убедитесь, что питание камеры и адаптера стабильное. Колебания напряжения могут вызывать мерцание и артефакты на мониторе.
• Тест изображения: периодически проверяйте яркость, контраст и четкость на экране. Любые изменения могут указывать на ослабление сигнала или необходимость перенастройки адаптера.
• Фиксация оборудования: проверьте крепления камеры и кабелей, чтобы исключить сдвиги и натяжение проводки, которое может повреждать соединения.

Систематический контроль и обслуживание обеспечивают долгосрочную стабильность видеопотока, минимизируют шум и поддерживают качественное изображение без искажений.

Вопрос-ответ:

Можно ли подключить аналоговую камеру с композитным выходом напрямую к VGA-монитору без адаптера?

Нет, напрямую подключить такую камеру к VGA-монитору невозможно, так как VGA принимает аналоговый RGB-сигнал с определённой частотой развертки, а композитный сигнал камеры формируется по стандартам PAL или NTSC. Для корректного отображения требуется преобразователь, который конвертирует композитный сигнал в VGA с совместимым разрешением и частотой обновления.

Как выбрать преобразователь для камеры, если монитор поддерживает разрешение 1280×1024?

При выборе преобразователя стоит ориентироваться на максимальное разрешение, которое способен вывести монитор, и стандарт видеосигнала камеры. Если камера аналоговая PAL (720×576), преобразователь должен масштабировать изображение до 1280×1024, сохраняя пропорции. Также нужно проверить, поддерживает ли адаптер частоту обновления 60 Гц, так как большинство аналоговых преобразователей рассчитаны на этот показатель.

Почему на экране появляются полосы и мерцание после подключения камеры через адаптер?

Появление полос и мерцания чаще всего связано с потерей сигнала или несовпадением частоты развертки. Причины могут включать слишком длинный кабель без усилителя, неплотные соединения RCA или VGA, слабое экранирование кабеля или нестабильное питание камеры. Для устранения проблем рекомендуется проверить кабели на целостность, убедиться в правильной настройке адаптера и питания, а также при необходимости использовать фильтры помех или усилители сигнала.

Можно ли подключить несколько аналоговых камер к одному VGA-монитору?

Непосредственно к одному VGA-входу подключить несколько камер нельзя. Чтобы использовать несколько камер, нужен видеомикшер или мультиплексор, который принимает сигналы с нескольких камер, формирует один VGA-сигнал и передаёт его на монитор. Без такого устройства изображение будет нестабильным, с наложением сигналов и искажениями.

Как поддерживать качество изображения при длинных кабельных линиях от камеры к монитору?

Для длинных линий передачи композитного сигнала свыше 20 метров рекомендуется использовать усилители сигнала или адаптеры с функцией компенсации потерь. Кабель должен быть экранированным, предпочтительно RG59 или RG6. Кроме того, стоит избегать пересечения с силовыми кабелями и проверять соединения на плотность. Регулярная проверка качества изображения на мониторе поможет вовремя заметить ухудшение сигнала.
