В приложениях на Windows Forms элемент PictureBox часто используется как фон: для размещения изображений, схем, водяных знаков или декоративных элементов интерфейса. На практике разработчик сталкивается с проблемой, когда PictureBox перекрывает кнопки, поля ввода или другие контролы, даже если визуально он должен находиться под ними. Причина кроется в Z-порядке элементов управления, который не всегда очевиден при работе с формой.
В C# порядок отображения контролов определяется не координатами, а последовательностью их добавления в коллекцию Controls родительского контейнера. PictureBox, добавленный позже других элементов, автоматически отображается поверх них. Это особенно заметно при динамическом создании интерфейса или при работе с вложенными контейнерами, такими как Panel или GroupBox.
Для управления положением PictureBox на заднем плане платформа Windows Forms предоставляет конкретные инструменты: методы SendToBack(), BringToFront(), а также прямое изменение индексов в коллекции контролов. Каждый подход имеет свои ограничения и зависит от того, где именно размещён PictureBox – на форме или внутри другого контейнера.
Понимание механики Z-порядка позволяет избежать типичных ошибок: некликабельных кнопок, скрытых элементов интерфейса и непредсказуемого поведения формы при изменении размеров. Далее рассматриваются практические способы перемещения PictureBox на задний план с учётом структуры формы и сценариев использования.
Использование метода SendToBack для PictureBox в Windows Forms
Метод SendToBack() изменяет порядок отрисовки контрола, перемещая PictureBox в нижнюю позицию внутри коллекции Controls его родительского контейнера. В результате все остальные элементы управления отображаются поверх изображения без изменения их координат или размеров.
Вызов метода должен выполняться после того, как PictureBox добавлен в контейнер. Если элемент создаётся в дизайнере, оптимальное место – код формы сразу после InitializeComponent(). При создании интерфейса во время выполнения метод вызывается после завершения добавления всех контролов, иначе PictureBox может снова оказаться перекрывающим другие элементы.
Пример применения для фонового изображения формы:
pictureBoxBackground.SendToBack();Метод работает только в пределах одного контейнера. Если PictureBox размещён в Panel, а элементы интерфейса находятся на форме, порядок их наложения не изменится. Для корректного результата все связанные контролы должны принадлежать одному родителю.
SendToBack не влияет на обработку событий. Даже находясь на заднем плане, PictureBox может получать фокус или реагировать на клики. Для фоновых изображений рекомендуется устанавливать TabStop = false и не назначать обработчики ввода, чтобы исключить влияние на взаимодействие пользователя с формой.
Изменение порядка элементов через Controls.SetChildIndex
Метод Controls.SetChildIndex позволяет управлять Z-порядком элементов управления на уровне коллекции, задавая точную позицию контрола относительно других. В отличие от SendToBack, здесь разработчик явно указывает индекс, что даёт полный контроль над наложением элементов, включая PictureBox.
Коллекция Controls упорядочена так, что элемент с индексом 0 отображается на заднем плане, а элементы с большими индексами – поверх него. Для перемещения PictureBox вниз по слою используется минимальный индекс.
Типовой порядок действий:
- Определить родительский контейнер PictureBox
- Убедиться, что все связанные элементы находятся в одном контейнере
- Задать PictureBox индекс 0 или другой нужный уровень
Пример вызова метода для формы:
this.Controls.SetChildIndex(pictureBoxBackground, 0);При работе с вложенными контейнерами, такими как Panel или GroupBox, метод вызывается у соответствующей коллекции:
panel1.Controls.SetChildIndex(pictureBoxBackground, 0);Подход особенно полезен в случаях, когда:
- На форме несколько фоновых и интерактивных слоёв
- Требуется строгий порядок перекрытия между группами контролов
- Интерфейс изменяется во время выполнения
При динамическом добавлении элементов индексы могут смещаться. После каждого добавления нового контрола порядок рекомендуется пересчитывать, повторно вызывая SetChildIndex для PictureBox и других критичных элементов.
Перемещение PictureBox за другие контролы внутри Panel или GroupBox
При использовании Panel или GroupBox порядок наложения элементов определяется исключительно коллекцией Controls конкретного контейнера. PictureBox, размещённый внутри панели, не может быть перемещён за элементы, находящиеся на форме или в другом контейнере, независимо от вызовов методов управления Z-порядком.
Для корректного отображения фонового изображения все элементы, которые должны располагаться поверх PictureBox, необходимо добавить в один и тот же контейнер. На практике это означает, что кнопки, поля ввода и метки должны быть дочерними элементами той же Panel или GroupBox.
После добавления всех элементов PictureBox перемещается на задний план вызовом соответствующего метода у самого контрола. Пример для панели:
pictureBoxBackground.SendToBack();Если требуется более точное управление, можно изменить индекс элемента напрямую через коллекцию контейнера:
panel1.Controls.SetChildIndex(pictureBoxBackground, 0);GroupBox имеет собственную особенность: рамка и заголовок отрисовываются поверх дочерних элементов. Поэтому PictureBox внутри GroupBox всегда будет находиться под рамкой, что следует учитывать при использовании изображения в качестве фона.
При динамическом добавлении контролов в Panel или GroupBox новые элементы автоматически получают более высокий уровень отрисовки. Чтобы PictureBox сохранял позицию фона, его следует повторно отправлять на задний план после завершения всех операций добавления.
Работа с Z-порядком при динамическом создании PictureBox
При динамическом создании PictureBox элемент добавляется в конец коллекции Controls родительского контейнера и по умолчанию отображается поверх уже существующих контролов. Это поведение приводит к перекрытию кнопок, полей ввода и других интерактивных элементов, если порядок не скорректирован вручную.
Корректная последовательность действий включает создание PictureBox, задание его свойств и только затем управление Z-порядком. Вызов методов изменения слоя до добавления элемента в контейнер не оказывает никакого влияния и не даёт ожидаемого результата.
После добавления PictureBox в контейнер его следует сразу переместить на задний план. Наиболее простой вариант – вызов SendToBack(), который изменяет положение элемента относительно других контролов с тем же родителем.
В сценариях, где порядок элементов строго задан, предпочтительно использовать прямое управление индексом через коллекцию Controls. Установка минимального индекса гарантирует, что PictureBox будет находиться под всеми остальными элементами независимо от последовательности их добавления.
Если интерфейс продолжает изменяться во время выполнения, например при добавлении новых кнопок или панелей, Z-порядок следует пересматривать после каждого изменения. Новые элементы автоматически получают более высокий уровень отрисовки и могут нарушить позицию фонового изображения.
Для динамически создаваемых фоновых PictureBox рекомендуется отключать навигацию по клавиатуре и обработку событий мыши. Даже находясь на нижнем уровне, элемент остаётся активным и может перехватывать ввод, если эти свойства не скорректированы.
Учет родительского контейнера при отправке PictureBox на задний план
При работе с PictureBox ключевую роль играет контейнер, которому он принадлежит. Методы управления Z-порядком изменяют положение элемента только внутри коллекции Controls его родителя. Если PictureBox и элементы интерфейса находятся в разных контейнерах, визуального смещения слоёв не произойдёт.
На практике это означает, что PictureBox, размещённый на форме, не может быть отправлен под элементы, находящиеся внутри Panel, GroupBox или другого вложенного контейнера. Для фонового изображения все связанные контролы должны быть добавлены в один и тот же контейнер, независимо от их логической группировки.
Перед изменением порядка следует проверить свойство Parent у PictureBox и элементов, которые должны располагаться поверх него. Несовпадение родителя указывает на необходимость пересмотра структуры интерфейса или переноса элементов в общий контейнер.
При использовании вложенных контейнеров порядок отправки на задний план задаётся на каждом уровне отдельно. PictureBox внутри Panel можно переместить под другие элементы панели, но сама Panel всегда будет отрисовываться относительно других контейнеров формы как единое целое.
В сложных формах с несколькими уровнями вложенности рекомендуется заранее планировать иерархию контейнеров. Это позволяет избежать ситуаций, когда вызовы SendToBack или изменения индексов не дают результата из-за неверно выбранного родительского элемента.

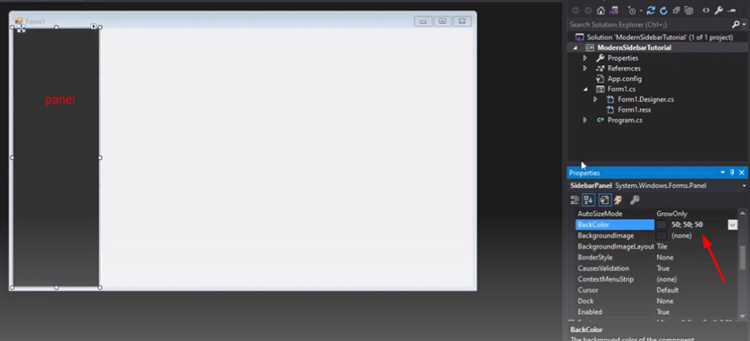

Настройка заднего плана PictureBox в дизайнере Visual Studio
Дизайнер Windows Forms в Visual Studio позволяет задать положение PictureBox на заднем плане без написания кода, используя визуальные инструменты управления порядком элементов. Этот подход удобен, когда структура формы статична и не изменяется во время выполнения.
Для изменения Z-порядка необходимо выделить PictureBox на форме и воспользоваться контекстным меню. Команда перемещения на задний план изменяет порядок элементов в коллекции Controls родительского контейнера, что эквивалентно вызову метода SendToBack в коде.
Основные действия в дизайнере и их результат:
| Действие | Результат |
| Контекстное меню → На задний план | PictureBox перемещается под остальные контролы контейнера |
| Контекстное меню → На передний план | PictureBox перекрывает другие элементы |
| Изменение порядка выделения | Не влияет на порядок отрисовки |
Для использования PictureBox в роли фона рекомендуется сразу разместить его первым на форме или внутри Panel, а затем добавлять остальные элементы поверх него. В этом случае дизайнер автоматически сформирует корректный порядок без дополнительных операций.
Следует учитывать, что любые изменения структуры формы в коде могут нарушить порядок, заданный в дизайнере. Если элементы добавляются программно, визуальная настройка Z-порядка перестаёт быть гарантированной и требует дополнительной корректировки во время выполнения.
Типовые проблемы перекрытия PictureBox и элементов управления
Наиболее распространённая проблема возникает, когда PictureBox визуально находится под другими элементами, но продолжает перехватывать клики мыши. Это связано с тем, что Z-порядок влияет только на отрисовку, а не на обработку ввода. Для фоновых изображений следует отключать TabStop и не назначать обработчики событий мыши.
Другая частая ситуация – отсутствие видимого результата после вызова SendToBack(). Причина почти всегда связана с разными родительскими контейнерами. PictureBox может находиться на форме, тогда как кнопки размещены внутри Panel или GroupBox, из-за чего методы управления порядком не затрагивают нужные элементы.
Проблемы перекрытия часто появляются при динамическом добавлении контролов. Новые элементы автоматически размещаются поверх существующих, что нарушает ожидаемое положение фонового PictureBox. В таких случаях требуется повторная корректировка Z-порядка после каждого изменения интерфейса.
Использование Dock и Anchor может привести к непредсказуемому перекрытию при изменении размеров формы. PictureBox, растягивающийся на весь контейнер, может закрывать элементы, добавленные позже, если порядок не был зафиксирован сразу после инициализации.
Отдельного внимания требует размещение PictureBox внутри GroupBox. Рамка и заголовок группы всегда отображаются поверх дочерних элементов, что может визуально искажать изображение фона. В таких случаях фон чаще размещают в Panel, вложенной внутрь GroupBox, а не напрямую в сам контейнер.
Вопрос-ответ:
Почему PictureBox перекрывает кнопки, хотя он должен быть фоном?
PictureBox отображается поверх других элементов, если он добавлен в контейнер позже или имеет более высокий индекс в коллекции Controls. Координаты и размеры на это не влияют. Для корректного отображения нужно изменить Z-порядок с помощью SendToBack или вручную задать индекс через Controls.SetChildIndex в том контейнере, где находятся все связанные элементы.
Почему вызов SendToBack не даёт результата?
Чаще всего PictureBox и элементы управления имеют разных родителей. Например, изображение находится на форме, а кнопки размещены внутри Panel. Методы управления порядком работают только внутри одного контейнера, поэтому визуальных изменений не происходит.
Как правильно использовать PictureBox как фон при динамическом создании интерфейса?
PictureBox нужно добавить в контейнер первым или сразу после добавления отправить его на задний план. Если элементы интерфейса продолжают добавляться во время выполнения, порядок следует корректировать после каждого добавления, иначе новые контролы автоматически окажутся поверх изображения.
Может ли PictureBox на заднем плане перехватывать клики мыши?
Да, Z-порядок влияет только на отрисовку. PictureBox остаётся активным элементом и может реагировать на ввод. Для фонового использования рекомендуется отключить TabStop и не назначать обработчики событий мыши.
Почему фон в GroupBox выглядит неправильно при использовании PictureBox?
GroupBox отрисовывает рамку и заголовок поверх дочерних элементов. PictureBox всегда будет находиться под ними, что может перекрывать часть изображения. Для фона обычно используют Panel внутри GroupBox и размещают PictureBox уже в этой панели.
Почему PictureBox снова оказывается поверх элементов после изменения формы или добавления контролов?
При изменении размеров формы, пересоздании элементов или добавлении новых контролов порядок отрисовки может изменяться. Каждый новый элемент попадает в конец коллекции Controls и автоматически отображается выше уже существующих. Если PictureBox используется как фон, его положение нужно корректировать после всех операций добавления и перестроения интерфейса, повторно отправляя его на задний план или явно задавая индекс в коллекции родительского контейнера.
