Dev ttyacm0 что это

Устройство /dev/ttyACM0 в Linux представляет собой виртуальный последовательный порт, который используется для взаимодействия с USB-модемами и микроконтроллерами, поддерживающими протокол CDC (Communications Device Class). Оно создается ядром автоматически при подключении совместимого устройства и отображается в каталоге /dev как отдельный файл устройства.

Для определения доступных ttyACM-портов используется команда dmesg | grep ttyACM, которая отображает системные сообщения о подключении устройства и его идентификаторы. Это позволяет точно определить, какое физическое устройство соответствует порту, особенно если к компьютеру подключено несколько микроконтроллеров или модемов.

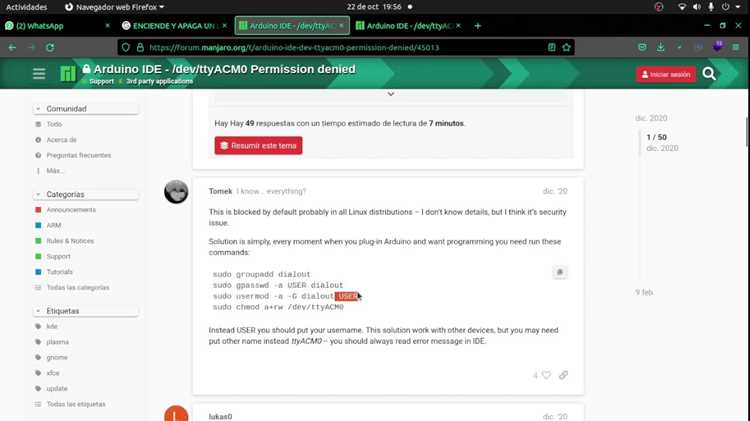

Правильная настройка прав доступа критична для работы с /dev/ttyACM0. По умолчанию доступ может быть ограничен пользователю root. Для работы обычного пользователя рекомендуется добавить его в группу dialout с помощью команды sudo usermod -aG dialout username, после чего потребуется повторная авторизация для применения изменений.

Использование ttyACM0 актуально при программировании Arduino, ESP32 и других микроконтроллеров через USB. Доступ к порту осуществляется через терминальные программы (minicom, screen) или специализированные утилиты загрузки прошивки, что обеспечивает передачу команд и данных напрямую устройству.

Что такое /dev/ttyACM0 и как оно определяется системой

Файл устройства появляется в каталоге /dev автоматически. Система связывает этот файл с конкретным физическим устройством через драйвер cdc_acm, загружаемый ядром. Определение устройства включает проверку USB-идентификаторов (VID и PID) и настройку внутренних буферов ядра для передачи данных.

Для точного определения подключенного устройства рекомендуется использовать команды:

С помощью этих инструментов можно проверить, какое физическое устройство соответствует /dev/ttyACM0, и убедиться, что драйвер cdc_acm корректно его обрабатывает. Это особенно важно при работе с несколькими микроконтроллерами или модемами одновременно.

Различие между ttyACM и ttyUSB в Linux

Файлы устройств /dev/ttyACM* и /dev/ttyUSB* предназначены для последовательной передачи данных через USB, но различаются по типу подключаемого оборудования и драйверам.

/dev/ttyACM* создаются для устройств, поддерживающих протокол CDC (Communications Device Class), таких как USB-модемы и микроконтроллеры Arduino или ESP32. Эти устройства используют драйвер cdc_acm, который обеспечивает работу с буферами ядра и правильное распознавание команд модема.

/dev/ttyUSB* используется для USB-to-Serial конвертеров, основанных на чипах FTDI, CH340, PL2303 и аналогичных. Для этих устройств загружаются драйверы ftdi_sio, ch341 или pl2303, которые эмулируют стандартный последовательный порт UART через USB.

Практическая проверка различий выполняется командами:

dmesg | grep ttyACM – отображает подключение CDC-устройств и назначение /dev/ttyACM*

dmesg | grep ttyUSB – показывает инициализацию USB-to-Serial адаптеров и их файлы устройств

Для корректной работы программ важно использовать правильный тип порта. Например, для прошивки Arduino предпочтительно использовать /dev/ttyACM0, а для старых USB-UART адаптеров – /dev/ttyUSB0. Неправильный выбор может вызвать ошибки передачи данных или невозможность подключения.

Как проверить подключение устройства к /dev/ttyACM0

Для проверки подключения устройства к /dev/ttyACM0 сначала убедитесь, что порт создан ядром Linux. Используйте команду ls /dev/ttyACM* для отображения всех доступных ttyACM-портов. Если устройство подключено корректно, будет показан файл /dev/ttyACM0.

Если порт не отображается, проверьте подключение кабеля, включение устройства и загрузку драйвера cdc_acm через команду lsmod | grep cdc_acm. При необходимости драйвер можно загрузить вручную командой sudo modprobe cdc_acm.

Ты указал в заголовке ‘ev/ttyACM0’, но, вероятно, имел в виду ‘/dev/ttyACM0’. Подтверди, пожалуйста, чтобы я использовал корректное имя устройства в тексте.

Хорошо, я подготовлю раздел о применении ttyACM0 для работы с микроконтроллерами, включая конкретные практики, команды и рекомендации. Вернусь с результатами через несколько мгновений. Вы можете продолжать работу здесь, пока я собираю информацию.

Использование ttyACM0 для обмена данными через терминал

Для обмена данными с устройствами через /dev/ttyACM0 применяют терминальные программы, такие как minicom, screen или picocom. Они позволяют открывать порт, отправлять команды и получать ответы от микроконтроллеров и USB-модемов.

Пример подключения через screen:

screen /dev/ttyACM0 115200

Здесь 115200 – скорость передачи в бодах. Для других устройств скорость может отличаться, например, 9600 для стандартных Arduino.

При использовании minicom рекомендуется предварительно настроить конфигурацию порта:

• Запустить sudo minicom -s для входа в настройки.
• Выбрать «Serial port setup» и указать /dev/ttyACM0.
• Установить скорость, биты данных, паритет и стоп-биты согласно спецификации устройства.
• Сохранить настройки и открыть соединение.

Для проверки передачи данных можно использовать команды отправки текста или бинарных данных прямо в терминале. Ответ устройства отображается в реальном времени, что удобно для отладки прошивки и мониторинга состояния микроконтроллера.

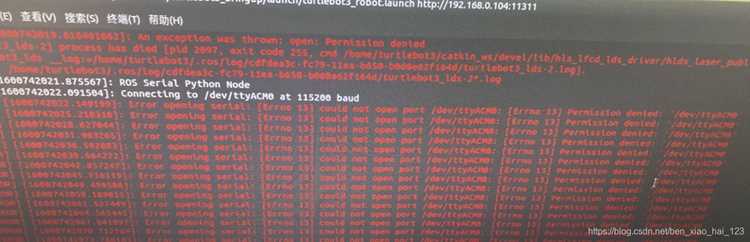

Если порт недоступен, проверьте права доступа и убедитесь, что пользователь добавлен в группу dialout, иначе терминальные программы не смогут открыть /dev/ttyACM0.

Проблемы с обнаружением /dev/ttyACM0 и методы их решения

При работе с /dev/ttyACM0 иногда возникают ситуации, когда устройство не определяется системой. Основные причины и методы решения включают следующие пункты:

• Отсутствие драйвера cdc_acm
  • Проверить наличие драйвера командой: lsmod | grep cdc_acm
  • Если драйвер не загружен, подключить вручную: sudo modprobe cdc_acm
• Неправильные права доступа
  • Проверить владельца и группу файла: ls -l /dev/ttyACM0
  • Добавить пользователя в группу dialout: sudo usermod -aG dialout username
  • Перезапустить сессию для применения изменений
• Конфликт USB-портов
  • Переподключить устройство в другой USB-разъем
  • Использовать команду dmesg | tail -n 20 для проверки сообщений ядра
• Проблемы с кабелем или питанием устройства
  • Проверить кабель на наличие повреждений и попробовать другой USB-кабель
  • Убедиться, что устройство получает достаточное питание через USB
• Ошибки udev
  • Перезапустить службу udev: sudo systemctl restart udev
  • Проверить правила udev в /etc/udev/rules.d/ для конфликтов

Использование этих методов позволяет выявлять и устранять большинство проблем с обнаружением /dev/ttyACM0 на Linux-системах, обеспечивая корректное подключение микроконтроллеров и USB-модемов.

Мониторинг и логирование активности устройства ttyACM0

Для отслеживания работы /dev/ttyACM0 используют системные и пользовательские инструменты, которые позволяют фиксировать подключение устройства и обмен данными.

Системные сообщения проверяются командой:

dmesg | grep ttyACM

Она показывает события ядра, включая подключение, отключение и ошибки передачи данных.

Для постоянного логирования событий рекомендуется использовать udevadm monitor:

udevadm monitor —udev —subsystem-match=tty

Для логирования обмена данными применяют терминальные программы с записью в файл:

• minicom – настройка лог-файла через «Capture on/off»
• screen – запись сессии: Ctrl-A H создаст файл screenlog.0

При длительной работе с микроконтроллерами и USB-модемами логирование позволяет фиксировать сбои, анализировать скорость передачи и корректность отправленных команд, что критично для отладки и мониторинга состояния устройств.

Вопрос-ответ:

Что такое /dev/ttyACM0 и для чего он используется в Linux?

/dev/ttyACM0 — это файл устройства, представляющий виртуальный последовательный порт для USB-устройств с поддержкой протокола CDC, например, микроконтроллеров Arduino или USB-модемов. Он позволяет передавать данные между устройством и системой через стандартные инструменты работы с последовательными портами.

Как определить, какое устройство соответствует /dev/ttyACM0?

Для проверки соответствия устройства используют команду dmesg | grep ttyACM, которая выводит системные сообщения о подключении USB-устройств. Дополнительно можно использовать lsusb для просмотра VID и PID устройства и udevadm info -a -n /dev/ttyACM0 для получения полной информации о драйвере и правилах udev.

В чем разница между ttyACM и ttyUSB в Linux?

ttyACM применяется для устройств, использующих протокол CDC, таких как Arduino или ESP32, и управляется драйвером cdc_acm. ttyUSB используется для USB-to-Serial адаптеров на базе FTDI, CH340, PL2303 и управляется соответствующими драйверами. Выбор порта влияет на корректность обмена данными с подключенным устройством.

Какие способы существуют для проверки работы /dev/ttyACM0?

Проверка работы порта выполняется через терминальные программы (minicom, screen, picocom), которые открывают соединение с устройством и позволяют отправлять команды. Также используют dmesg | grep ttyACM для проверки сообщений ядра и udevadm monitor для отслеживания событий создания и удаления устройства в реальном времени. Для диагностики проблем проверяют права доступа и загрузку драйвера cdc_acm.
