Как удлинить провод клавиатуры

Недостаточная длина кабеля клавиатуры чаще всего проявляется при установке системного блока под стол, использовании KVM-переключателей или нестандартной расстановке рабочего места. Большинство проводных клавиатур используют интерфейс USB 2.0 с максимальной допустимой длиной линии до 5 метров без активного усиления сигнала. Превышение этого значения без учета технических ограничений может привести к обрывам соединения и нестабильной работе устройства.

Перед удлинением важно определить тип кабеля: съемный USB-кабель, несъемный провод с пайкой внутри корпуса или тонкий шлейф, выведенный напрямую к контроллеру. От этого зависит выбор метода – использование пассивного USB-удлинителя, установка активного репитера или физическое наращивание проводов с сохранением экранирования. Для офисных клавиатур чаще всего достаточно качественного удлинителя длиной 1–2 метра, тогда как механические модели с подсветкой чувствительнее к падению напряжения.

Самостоятельное наращивание кабеля требует учета распиновки USB: VCC (5V), D+, D- и GND. Ошибка в соединении сигнальных линий или нарушение витой пары приводит к потере связи с контроллером. Для стабильной работы рекомендуется использовать многожильный экранированный кабель с сечением не менее 28 AWG для данных и 24–26 AWG для питания, а места пайки закрывать термоусадкой с клеевым слоем.

Практика показывает, что при аккуратной пайке и сохранении экрана удлиненный кабель не влияет на отклик клавиш и распознавание устройства системой. Такой подход позволяет адаптировать клавиатуру под конкретные условия рабочего места без замены устройства и лишних затрат.

Выбор способа удлинения: USB-удлинитель или наращивание кабеля

Первый вариант – использование готового USB-удлинителя. Он подходит для клавиатур с несъемным кабелем и не требует вскрытия корпуса. Для стандартных моделей без подсветки допустимо применять пассивный удлинитель длиной до 2 метров. При большей длине возрастает падение напряжения на линии питания 5 В, из-за чего контроллер клавиатуры может периодически отключаться. Если требуется добавить 3–5 метров, следует выбирать активный USB-удлинитель с встроенным повторителем сигнала.

Качество удлинителя критично: кабель должен иметь экранирование и сечение жил не тоньше 28 AWG для линий данных. Дешевые модели часто используют алюминиевые жилы с медным напылением, что увеличивает сопротивление и снижает стабильность соединения. Для клавиатур с RGB-подсветкой или встроенными USB-портами предпочтительны удлинители с усиленным питанием.

Второй способ – физическое наращивание кабеля путем разрезания штатного провода и пайки дополнительного участка. Такой подход оправдан, если требуется нестандартная длина, минимальное количество соединений или прокладка кабеля через узкие каналы. Для наращивания используют экранированный USB-кабель с сохранением витой пары D+ и D−, иначе возможны задержки отклика и ошибки передачи данных.

Наращивание кабеля требует аккуратной пайки и обязательного восстановления экрана, соединенного с землей. Общая длина линии также не должна превышать 5 метров без активных элементов. Этот метод более трудоемкий, но позволяет получить цельный кабель без дополнительных разъемов, которые со временем могут окисляться и вызывать обрывы связи.

Инструменты и материалы для работы с кабелем клавиатуры

Для наращивания или ремонта кабеля клавиатуры требуется паяльник мощностью 20–40 Вт с тонким жалом диаметром до 1 мм. Более мощные модели перегревают изоляцию USB-проводов, что приводит к усадке жил и повреждению экрана. Оптимальный припой – оловянно-свинцовый с содержанием олова 60%, обеспечивающий стабильное смачивание медных жил без перегрева.

Флюс должен быть нейтральным и не оставлять токопроводящих остатков. Подходит канифоль или флюс для электроники на спиртовой основе. Использование кислотных составов недопустимо, так как они разрушают тонкие жилы и ускоряют коррозию контактов. Для очистки пайки применяется изопропиловый спирт концентрацией не ниже 90%.

В качестве дополнительного кабеля используют экранированный USB-кабель с раздельными жилами питания и витой парой для линий данных. Сечение проводников питания должно быть не тоньше 24–26 AWG, сигнальных – 28 AWG. Экран в виде оплетки или фольги обязателен для снижения помех и сохранения стабильного соединения.

Для изоляции соединений необходима термоусадочная трубка диаметром 2–4 мм для отдельных жил и 6–8 мм для общего участка. Предпочтительна термоусадка с клеевым слоем, повышающая механическую прочность соединения. Дополнительно потребуются бокорезы, стриппер для снятия изоляции и острый нож для аккуратной работы с внешней оболочкой кабеля.

Определение распиновки и цветов проводов в USB-кабеле

Перед наращиванием кабеля необходимо точно определить назначение каждого проводника. В большинстве клавиатур используется стандарт USB 2.0 с четырьмя жилами: питание, земля и две линии передачи данных. Ошибка при соединении даже одного провода приводит к неработоспособности устройства или повреждению контроллера.

Цветовая маркировка обычно соответствует общепринятому стандарту, однако у некоторых производителей возможны отклонения. Поэтому при сомнениях рекомендуется прозвонить кабель мультиметром в режиме проверки целостности, ориентируясь на контакты USB-разъема.

Линии D+ и D− всегда должны оставаться скрученными между собой на всем протяжении соединения. Нарушение витой пары увеличивает чувствительность к помехам и может вызывать пропуски нажатий клавиш. Экран кабеля, если он присутствует, соединяется с землей и не участвует в передаче данных.

При нестандартной цветовой схеме ориентируются не на изоляцию, а на расположение контактов в USB-разъеме: крайние контакты отвечают за питание и землю, два центральных – за данные. Такой подход позволяет корректно определить распиновку даже в кабелях без цветовой маркировки.

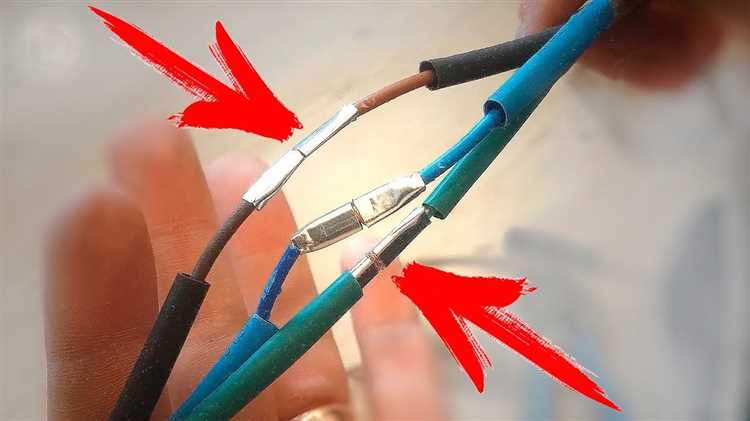

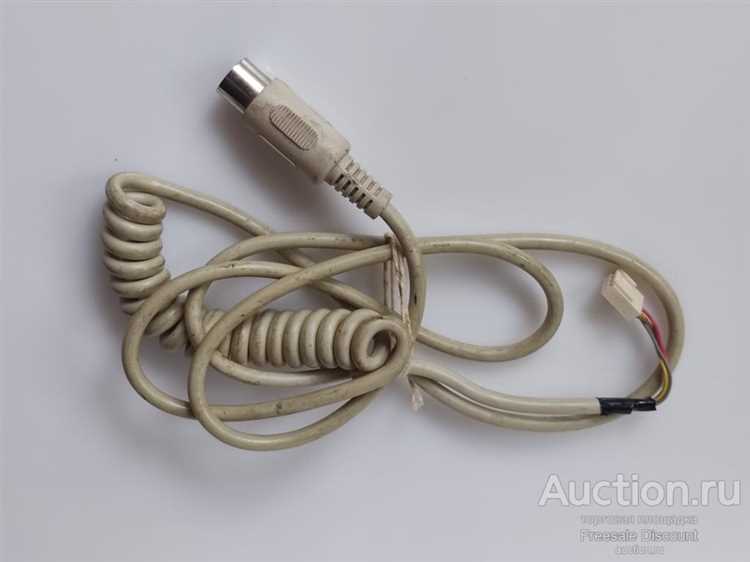

Пайка проводов при наращивании кабеля шаг за шагом

Кабель разрезают в выбранном месте с запасом длины не менее 3–4 см для удобства работы. Внешнюю изоляцию снимают аккуратно, не повреждая экран и внутренние жилы. Экран в виде оплетки или фольги временно отводят в сторону, чтобы он не касался сигнальных проводов.

1. С каждой жилы снимают изоляцию на 3–5 мм с помощью стриппера или острого ножа. Жилы сразу лудят тонким слоем припоя, прогревая паяльником не дольше 2 секунд, чтобы избежать расплавления изоляции.

2. Провода одинакового назначения соединяют «внахлест» или скруткой с минимальной длиной контакта. Линии D+ и D− соединяют поочередно, сохраняя их взаимное расположение, чтобы не нарушить витую пару.

3. Место соединения прогревают паяльником до равномерного распределения припоя. Соединение должно быть гладким и блестящим, без наплывов и трещин. Излишки припоя увеличивают жесткость и риск обрыва при изгибе кабеля.

4. После остывания каждую жилу изолируют заранее надетой термоусадочной трубкой диаметром 2–3 мм, прогревая ее феном или жалом паяльника на расстоянии.

5. Экран кабеля восстанавливают, соединяя оплетку или фольгу обоих отрезков, затем изолируют общий участок термоусадкой большего диаметра для защиты от механической нагрузки.

Готовое соединение должно оставаться гибким и не иметь острых переходов. Перед окончательной сборкой рекомендуется слегка согнуть кабель в месте пайки, убедившись в отсутствии треска изоляции и подвижности соединений.

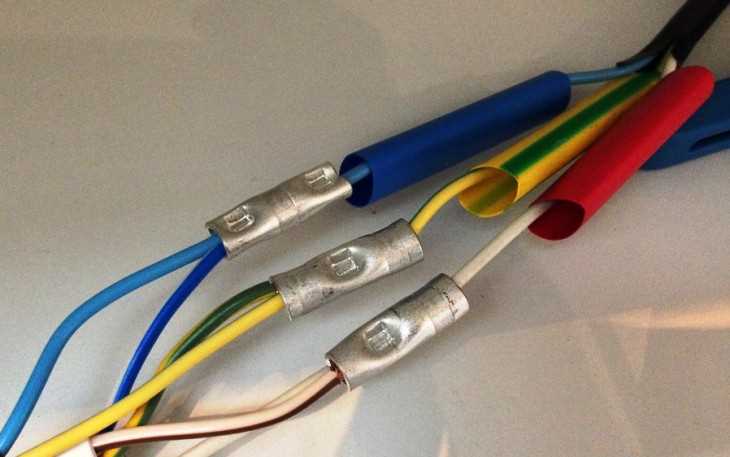

Изоляция соединений, экранирование и защита от излома

Изоляция начинается сразу после остывания припоя. Для каждой жилы применяется отдельная термоусадочная трубка, подобранная так, чтобы после усадки она плотно обжимала провод без складок. Минимальная длина трубки – 15–20 мм, чтобы она перекрывала не только место пайки, но и участок штатной изоляции, снижая риск оголения при изгибах.

После индивидуальной изоляции восстанавливается экранирующий слой. Оплетку аккуратно расправляют вокруг соединения, избегая перехлестов и заломов. При фольгированном экране используется дополнительный дренажный провод, соединяемый с землей. Экран не должен соприкасаться с сигнальными линиями, иначе возможны ложные срабатывания и перебои в работе клавиатуры.

Поверх экрана устанавливается общая термоусадка увеличенного диаметра. Предпочтение отдается трубкам с внутренним клеевым слоем, который после нагрева фиксирует экран и ограничивает подвижность внутренних жил. Это особенно важно при общей длине удлиненного кабеля более 3 метров, когда возрастает механическая нагрузка на соединение.

Защита от излома достигается формированием плавного перехода жесткости. Для этого поверх основной термоусадки добавляют второй слой, смещенный на несколько сантиметров в каждую сторону. Такой «ступенчатый» участок снижает концентрацию напряжения при сгибании и продлевает срок службы удлиненного кабеля при ежедневном использовании.

Проверка работоспособности клавиатуры после удлинения

Проверку начинают до окончательной фиксации кабеля, подключая клавиатуру напрямую к USB-порту системного блока без хабов и переходников. Это позволяет исключить влияние сторонних устройств и сразу выявить ошибки в соединении проводов.

1. После подключения оценивают реакцию системы: устройство должно определяться без задержек и сообщений об ошибках. Отсутствие звукового сигнала подключения или периодическое переподключение указывает на проблемы с линией питания или контактом GND.

2. Проверяют регистрацию нажатий всех клавиш, включая функциональные и мультимедийные. Пропуски или повторные срабатывания часто связаны с нарушением витой пары D+ и D− или плохой пайкой в этих точках.

3. При наличии подсветки оценивают ее стабильность на максимальной яркости. Мигание или самопроизвольное отключение свидетельствуют о падении напряжения, особенно при общей длине кабеля более 4 метров.

4. Кабель аккуратно сгибают в зоне соединения, наблюдая за поведением клавиатуры. Любые разрывы связи при движении указывают на механическую нестабильность пайки или недостаточную фиксацию экрана.

Для окончательной проверки рекомендуется оставить клавиатуру подключенной на 20–30 минут активной работы. Если за это время не возникает отключений и задержек отклика, удлинение кабеля можно считать выполненным корректно и готовым к постоянной эксплуатации.

Вопрос-ответ:

Можно ли удлинить провод клавиатуры более чем на 5 метров без потери связи?

Пассивное удлинение свыше 5 метров для USB-клавиатуры приводит к падению напряжения и ошибкам передачи данных. Если требуется большая длина, используют активный USB-удлинитель с повторителем сигнала или промежуточный USB-хаб с внешним питанием. При физическом наращивании кабеля без усиления превышать суммарную длину 5 метров не рекомендуется.

Что делать, если после удлинения клавиатура периодически отключается?

Чаще всего причина связана с линией питания 5 В или плохим контактом земли. Следует проверить качество пайки красного и черного проводов, а также сечение жил питания — оно должно быть не тоньше 24–26 AWG. Дополнительно стоит убедиться, что экран кабеля соединен с землей и не оборван в месте наращивания.

Можно ли использовать обычную изоленту вместо термоусадки?

Изолента не обеспечивает стабильной фиксации и со временем смещается, особенно при нагреве и изгибах кабеля. Это повышает риск короткого замыкания и обрыва жил. Термоусадочная трубка плотно обжимает провод и сохраняет форму, поэтому для постоянного соединения она предпочтительнее.

Почему важно сохранять витую пару D+ и D− при пайке?

Линии D+ и D− передают данные в противофазе и рассчитаны на совместную работу в виде витой пары. Разведение или удлинение этих проводов по отдельности увеличивает восприимчивость к помехам и может вызывать задержки отклика, пропуски нажатий или нестабильное определение клавиатуры системой.
