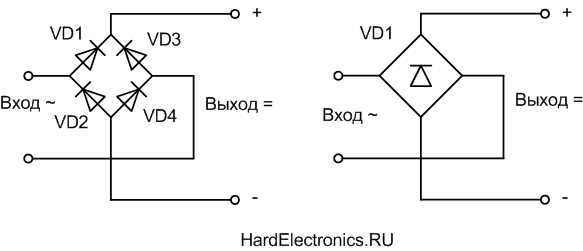

Как сделать диодный мост на 12 вольт

Диодный мост – ключевой элемент для преобразования переменного тока в постоянный. Для напряжения 12В оптимальны диоды с обратным напряжением не менее 50В и прямым током от 1А. Чаще всего используют выпрямительные диоды 1N4007 (1А, 1000В) или 1N5408 (3А, 1000В), если требуется большая нагрузочная способность.

При сборке важно соблюдать полярность диодов. Ошибка приведёт к короткому замыканию или выходу из строя компонентов. Для проверки используйте мультиметр в режиме прозвонки: диод должен пропускать ток только в одном направлении. Монтаж удобно выполнять на макетной плате или печатной плате с дорожками под пайку.

Если требуется компактное решение, подойдёт готовый диодный мост в корпусе KBPC2510 (25А, 1000В) или аналогичный. Для маломощных устройств (до 1А) достаточно моста на дискретных диодах. В обоих случаях расчёт мощности трансформатора должен учитывать падение напряжения на диодах (~1В на каждый) и ток нагрузки.

Какие компоненты нужны для сборки диодного моста на 12 вольт

Для сборки диодного моста на 12 В потребуются четыре выпрямительных диода с параметрами, соответствующими напряжению и току нагрузки. Оптимальный выбор – диоды серии 1N4007 (1 А, 1000 В) или 1N5408 (3 А, 1000 В), если планируется работа с токами до 3 А. При больших нагрузках используйте диоды с запасом по току: например, HER308 (3 А, 1000 В) или SB560 (5 А, 60 В) для импульсных источников. Убедитесь, что обратное напряжение диодов превышает амплитудное значение входного переменного напряжения минимум в 1,5 раза.

Печатная плата или монтажная панель необходимы для фиксации диодов и подключения проводов. Для макетирования подойдет перфорированная плата с шагом 2,54 мм, а для стационарной сборки – текстолитовая плата с дорожками, рассчитанными на ток нагрузки. Альтернатива – готовый диодный мост в корпусе DB107 (1 А) или KBPC3510 (35 А), если требуется компактное решение без пайки.

Конденсатор фильтрации сглаживает пульсации выпрямленного напряжения. Для 12 В и тока до 1 А достаточно электролитического конденсатора 1000 мкФ × 25 В. При токах 3–5 А используйте конденсаторы 2200–4700 мкФ с рабочим напряжением 35–50 В. Для снижения высокочастотных помех параллельно электролитическому установите керамический конденсатор 0,1–1 мкФ.

Дополнительно понадобятся провода сечением не менее 0,75 мм² для токов до 3 А и 1,5 мм² для 5–10 А, а также клеммники или паяльные соединения для подключения входного переменного напряжения и нагрузки. Для защиты от перегрузок включите плавкий предохранитель на номинал, превышающий максимальный ток нагрузки на 20–30%. Например, при токе 2 А используйте предохранитель на 2,5 А.

Как выбрать диоды для моста с учетом тока и напряжения

Обращайте внимание на время восстановления обратного сопротивления (trr): для частот до 1 кГц подойдут стандартные выпрямительные диоды (trr ~ 2–5 мкс), для высокочастотных схем (свыше 10 кГц) используйте быстродействующие диоды типа UF4007 (trr ~ 75 нс) или диоды Шоттки (например, 1N5822, 3А, 40В) – они минимизируют потери и нагрев. При работе с индуктивной нагрузкой добавляйте защитные диоды (например, 1N4148) параллельно обмоткам для гашения ЭДС самоиндукции.

Пошаговая инструкция по пайке диодов в мостовую схему

Для сборки диодного моста на 12В потребуются четыре диода с обратным напряжением не менее 50В и прямым током от 1А (например, 1N4007). Перед началом работы проверьте полярность диодов мультиметром в режиме проверки диодов: красный щуп к аноду, черный – к катоду. Прямое падение напряжения должно составлять 0,6–0,7В, обратное сопротивление – бесконечность. Отсортируйте диоды по идентичным параметрам, чтобы избежать перегрева одного из плеч моста.

1. Проверьте каждое соединение на прочность легким покачиванием пинцетом. При необходимости пропаяйте повторно, добавив флюс.
2. Подключите к мосту нагрузку (например, резистор 1 кОм) и подайте переменное напряжение 12В через трансформатор. Измерьте постоянное напряжение на выходе – оно должно быть в пределах 10,5–11,5В при токе до 0,5А.

После пайки удалите остатки флюса спиртом или специальным очистителем. Изолируйте оголенные участки термоусадочной трубкой или изолентой. Для повышения надежности залейте места пайки эпоксидным компаундом, если мост будет эксплуатироваться в условиях вибрации или повышенной влажности. Храните собранную схему в сухом месте при температуре не выше 60°C.

Проверка правильности подключения диодов мультиметром

1. Запомните расположение анодов и катодов: на корпусе диода катод маркируется полосой или точкой.
2. Сравните показания с паспортными данными диода – отклонения более ±10% указывают на дефект.
3. Для мостовой схемы убедитесь, что все диоды ориентированы одинаково относительно общих точек (плюс/минус выхода).

Расчет и подбор конденсатора для сглаживания выпрямленного напряжения

Напряжение конденсатора должно превышать амплитудное значение выпрямленного напряжения. Для сети 12 В (действующее значение) амплитуда составит 12 × 1,41 ≈ 17 В. Рекомендуется выбирать конденсатор с запасом: 25–35 В для электролитических моделей. Превышение напряжения на 30–50% продлевает срок службы, снижая риск пробоя при скачках.

Тип конденсатора зависит от требований к стабильности и долговечности. Электролитические конденсаторы (алюминиевые) дешевы и компактны, но чувствительны к перегреву и имеют ограниченный срок службы (2000–5000 часов). Для высоких токов или повышенной надежности используют твердотельные полимерные конденсаторы с низким ESR (эквивалентным последовательным сопротивлением). Керамические конденсаторы (1–10 мкФ) подключают параллельно основному для подавления высокочастотных помех.

При монтаже конденсатор располагают максимально близко к диодному мосту, минимизируя длину проводников. Параллельное подключение нескольких конденсаторов меньшей емкости (например, 2 × 10 000 мкФ вместо одного на 20 000 мкФ) снижает ESR и улучшает теплоотвод. Для защиты от обратного тока при отключении питания последовательно с конденсатором устанавливают диод Шоттки (например, 1N5822) или резистор 1–10 Ом для разряда.

Типичные ошибки при сборке и как их избежать

Первая и самая распространённая ошибка – неправильный выбор диодов по току и напряжению. Для моста на 12В подходят диоды с обратным напряжением не менее 50В (например, 1N4007) и прямым током, превышающим максимальный ток нагрузки на 30–50%. Если использовать диоды с меньшими параметрами, они перегреются или выйдут из строя при первом же скачке напряжения. Проверяйте маркировку: диоды 1N4001–1N4004 не подходят для большинства задач на 12В.

• Используйте паяльник мощностью 25–40 Вт с тонким жалом.
• После пайки проверяйте отсутствие замыканий между соседними дорожками тестером.

Четвёртая ошибка – отсутствие фильтрующего конденсатора или его неправильный подбор. Без конденсатора на выходе моста будет пульсирующее напряжение с амплитудой до 17В (для 12В переменного тока), что критично для чувствительной электроники. Минимальная ёмкость конденсатора рассчитывается по формуле: C (мкФ) = (I нагрузки × 1000) / (2 × f × ΔU), где f – частота сети (50 Гц), ΔU – допустимый уровень пульсаций (обычно 0,5–1В). Для тока 1А достаточно 1000–2200 мкФ.

Пятая ошибка – перегрев диодов из-за отсутствия теплоотвода. Даже при правильном выборе диодов по току они могут перегреваться, если рассеиваемая мощность превышает 1–2 Вт. Для мостов с током свыше 2А используйте радиаторы или монтируйте диоды на алюминиевую пластину толщиной 2–3 мм. Температура корпуса диода не должна превышать 70°C – проверяйте её термопарой или инфракрасным термометром.

Шестая ошибка – подключение моста без предохранителя на входе. При коротком замыкании в нагрузке или пробое диода через мост может протекать ток в десятки ампер, что приведёт к возгоранию проводов. Устанавливайте предохранитель с номиналом на 20–30% выше максимального тока нагрузки. Например, для моста на 3А используйте предохранитель на 4А.

Где и как применить собранный диодный мост в реальных устройствах

В автомобильной электронике мост используют для модернизации штатных систем: питание LED-проекторов ближнего света (ток 1,5–3 А), подсветки салона с регулировкой яркости через ШИМ-контроллер, или зарядки аккумуляторов Li-ion 18650 (с дополнительным стабилизатором на LM317). При работе с генератором автомобиля учитывайте, что входное напряжение может достигать 14,5 В – выбирайте диоды с обратным напряжением не менее 50 В (например, 1N5408). Для защиты от скачков напряжения при запуске двигателя последовательно с мостом устанавливайте предохранитель на 5–10 А и варистор на 18 В.

В самодельных блоках питания для лабораторных стендов мост позволяет получить двуполярное напряжение ±12 В при использовании двух вторичных обмоток трансформатора. Такая схема востребована для питания операционных усилителей (например, LM358), аналоговых фильтров или схем на транзисторах (усилители звука, генераторы сигналов). При сборке навесным монтажом размещайте диоды на радиаторе, если рассеиваемая мощность превышает 2 Вт – это предотвратит перегрев и деградацию p-n-переходов. Для проверки работоспособности используйте осциллограф: на выходе моста при нагрузке 1 А пульсации не должны превышать 0,5 В.

Вопрос-ответ:

Можно ли собрать диодный мост на 12В без пайки, используя только клеммники?

Да, собрать диодный мост на 12В без пайки возможно, но с некоторыми ограничениями. Клеммники подойдут для временных или маломощных схем, где ток не превышает 1–2 А. Для этого потребуются диоды с гибкими выводами (например, 1N4007) и винтовые клеммники с надёжным зажимом. Однако такой способ имеет недостатки: контакты могут окисляться, а вибрации или механические нагрузки способны нарушить соединение. Для стабильной работы лучше использовать пайку — она обеспечивает минимальное сопротивление и долговечность. Если пайка недоступна, можно применить специальные зажимные колодки для диодов или модульные сборки с винтовыми креплениями, но их придётся подбирать под конкретные параметры тока и напряжения.

Какие диоды лучше выбрать для моста на 12В, если планируется подключать нагрузку до 5А?

Для нагрузки до 5 А на 12 В подойдут диоды с запасом по току и напряжению. Оптимальный выбор — выпрямительные диоды серии **1N5408** (3 А, 1000 В) или **6A10** (6 А, 1000 В). Если требуется компактность, можно использовать готовые диодные сборки, например **KBPC5010** (50 А, 1000 В), но они избыточны для 5 А. Важно учитывать не только прямой ток, но и обратное напряжение: для 12 В переменного тока пиковое значение достигает ~17 В, поэтому диоды должны выдерживать минимум 50 В. Также обратите внимание на тепловыделение: при токе 5 А диоды могут нагреваться, и для них потребуется радиатор или хорошая вентиляция.
