Объединение двух диаграмм на одном графике – эффективный способ сравнить разнородные данные без потери контекста. Например, если нужно сопоставить продажи по месяцам (линейная диаграмма) и долю рынка конкурентов (столбчатая диаграмма), единый график позволит выявить корреляции, которые теряются при раздельном анализе. Основная сложность – правильно выбрать тип диаграмм и настроить оси, чтобы данные не перекрывали друг друга.
Для корректного отображения используйте вторичную ось Y, если диапазоны значений отличаются более чем в 2–3 раза. Например, при визуализации температуры воздуха (0–30°C) и уровня осадков (0–200 мм) на одном графике, вторичная ось предотвратит искажение масштаба. В Excel или Google Sheets это реализуется через меню «Формат ряда данных» → «Параметры ряда» → «Ось: вторичная». В Python с библиотекой Matplotlib аналогичный эффект достигается методом twinx().
Избегайте совмещения диаграмм с принципиально разными типами данных, если они не связаны логически. Например, круговая диаграмма (доли категорий) и линейный график (временные тренды) на одном поле создадут визуальный шум. Вместо этого используйте комбинации: столбцы + линия (например, объем продаж и средняя цена) или области + линия (например, динамика пользователей и конверсия). В Tableau такие комбинации настраиваются через панель «Маркеры», где для каждого ряда выбирается свой тип визуализации.
Цветовая дифференциация – ключевой элемент читаемости. Назначьте каждому ряду контрастные цвета (например, синий для столбцов и оранжевый для линии) и добавьте легенду с четкими подписями. В Power BI для этого используйте «Формат визуального элемента» → «Цвета данных». Если график будет печататься в черно-белом формате, замените цвета на разные типы штриховки или узоры (доступно в Excel через «Заливка фигуры»).

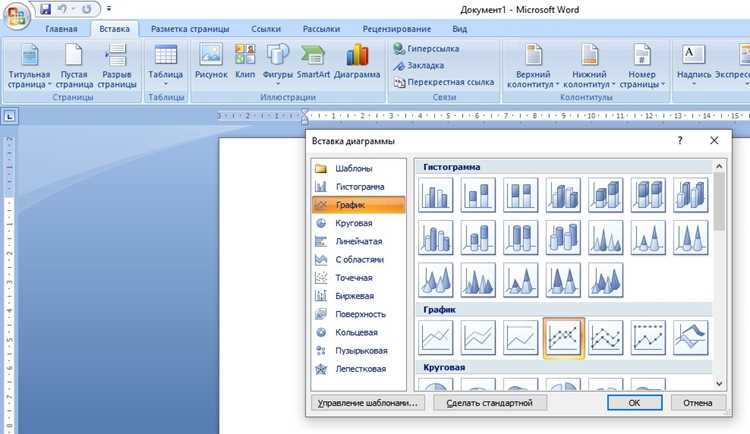

Выбор подходящего типа диаграмм для совмещения
Совмещение диаграмм требует анализа данных и их взаимосвязей. Линейные графики идеальны для временных рядов, но плохо сочетаются с круговыми диаграммами – последние не отображают динамику. Если нужно показать тренды и доли одновременно, выбирайте комбинацию линейного графика и столбчатой диаграммы. Например, линейный график для ежемесячных продаж и столбцы для доли рынка по кварталам.
Столбчатые и линейные диаграммы часто используют вместе для сравнения абсолютных значений и относительных изменений. Столбцы визуализируют объемы (например, выручку), а линия – темпы роста или индексы. Важно соблюдать масштаб: ось для линейного графика размещайте справа, если значения отличаются на порядки. Пример: столбцы для количества клиентов, линия для среднего чека.
- Гистограммы и графики плотности – редкое, но эффективное сочетание для анализа распределений. Гистограмма показывает частоту значений, а линия плотности сглаживает данные. Подходит для визуализации возрастных групп или распределения доходов. Используйте прозрачность (opacity) для наложения, чтобы избежать перекрытия.
- Пузырьковые и линейные диаграммы – для многомерных данных. Пузырьки отображают три параметра (X, Y, размер), а линия – тренд. Пример: пузырьки для ВВП, населения и уровня безработицы по странам, линия для среднего значения по региону.
Избегайте совмещения диаграмм с разными типами осей. Например, линейный график на логарифмической шкале и столбчатая диаграмма на линейной оси создадут искаженное восприятие. Если данные требуют разных шкал, разделите их на два графика с общей временной осью или используйте вторичную ось Y. Проверяйте, чтобы вторичная ось не перегружала визуализацию.
Для категориальных данных подойдет комбинация столбчатой диаграммы и тепловой карты. Столбцы показывают общие значения (например, продажи по продуктам), а тепловая карта – распределение по регионам. Цветовая шкала должна быть интуитивной: от светлого к темному или градиент от зеленого к красному. Избегайте радужных палитр – они затрудняют сравнение.
При совмещении диаграмм учитывайте целевую аудиторию. Технические специалисты воспримут сложные комбинации (например, график с областями и точечную диаграмму), но для широкой аудитории лучше ограничиться двумя типами. Тестируйте визуализацию на коллегах: если объяснение занимает больше 30 секунд, упростите.
Инструменты визуализации влияют на выбор типов. В Excel удобно совмещать столбцы и линии, но для пузырьковых диаграмм лучше использовать Python (Matplotlib) или R (ggplot2). В Tableau и Power BI есть встроенные шаблоны для комбинированных диаграмм – используйте их для экономии времени. Помните: цель – ясность, а не сложность.
Настройка общих осей и масштабов для корректного отображения
Объединение двух диаграмм на одном графике требует синхронизации осей, чтобы данные воспринимались без искажений. Если оси имеют разные масштабы, сравнение становится бессмысленным. Например, при наложении линейного графика продаж (в тысячах рублей) и гистограммы количества заказов (в штуках) ось Y должна быть либо общей, либо иметь четкую привязку к единой шкале. В библиотеках типа Matplotlib или Plotly это достигается параметрами sharey=True или secondary_y=False.
Для временных рядов критически важна синхронизация оси X. Если одна диаграмма отображает данные с шагом в дни, а другая – в месяцы, график превратится в хаос. Решение: привести все данные к единому временному формату. В Pandas это делается так:
- Преобразовать строковые даты в
datetime:df['date'] = pd.to_datetime(df['date']) - Установить индекс:
df.set_index('date', inplace=True) - Ресемплировать данные:
df.resample('D').sum()для дневных значений
Когда данные имеют разный порядок величин (например, температура в °C и давление в гПа), используйте вторичную ось Y. В Matplotlib это реализуется через twinx():
- Построить первую диаграмму:
ax1.plot(x, y1, color='blue') - Создать вторую ось:
ax2 = ax1.twinx() - Добавить вторую диаграмму:
ax2.plot(x, y2, color='red')
Обязательно подпишите оси разными цветами и добавьте легенду, чтобы избежать путаницы.
Масштабирование осей должно быть логичным. Если одна из диаграмм имеет выбросы, не подгоняйте под них весь график – используйте логарифмическую шкалу (ax.set_yscale('log')) или обрежьте экстремумы. Для финансовых данных часто применяют нормализацию: приведите все значения к диапазону [0, 1] с помощью (x - min(x)) / (max(x) - min(x)). Это позволит сравнивать тренды, а не абсолютные величины.
При работе с категориальными данными на оси X убедитесь, что категории совпадают. Если одна диаграмма отображает продажи по регионам [«Москва», «СПб», «Новосибирск»], а другая – по [«Москва», «Казань», «Екатеринбург»], графики не совпадут. Решение: привести категории к единому списку или использовать числовые индексы с подписями. В Seaborn это делается через параметр order в catplot().
Тестируйте график на разных разрешениях экрана. Если оси автоматически подстраиваются под размер окна, проверьте фиксированные пределы (ax.set_xlim(0, 100)) или пропорции (fig.set_size_inches(10, 5)). Для интерактивных графиков в Plotly используйте uirevision, чтобы сохранять масштаб при обновлении данных.
Использование прозрачности и цветов для различия данных
Цветовая дифференциация должна опираться на контраст и физиологию восприятия. Используйте пары из тёплых и холодных оттенков: например, оранжевый (`#FF9900`) для первого набора и сине-зелёный (`#33CCCC`) для второго. Для категориальных данных применяйте палитры с равномерным распределением по цветовому кругу, такие как «Set1» или «Dark2» из библиотеки ColorBrewer. Избегайте красного и зелёного в одной диаграмме – до 8% мужчин имеют нарушения цветовосприятия, и такие комбинации сливаются. Проверяйте контрастность с помощью инструментов вроде WebAIM Contrast Checker (минимальное соотношение 4.5:1 для текста и 3:1 для графических элементов).
Для линейных диаграмм комбинируйте сплошные и пунктирные линии с разной толщиной: например, основной набор данных – сплошная линия толщиной `2px` цвета `#1A5F7A`, а вторичный – пунктирная (`stroke-dasharray: 5, 3`) толщиной `1.5px` цвета `#E69F00`. Дополните линии маркерами разной формы (кружки для первого набора, квадраты для второго) и прозрачностью заливки `0.8`. Если данные имеют разный масштаб, используйте две оси Y с разными цветами подписей: левая ось – `#1A5F7A`, правая – `#E69F00`, чтобы избежать путаницы при чтении значений.
Добавление легенды и подписей для ясности графика
Подписи осей должны быть лаконичными и содержать единицы измерения. В Seaborn добавьте их через set_xlabel() и set_ylabel(), указав шрифт не менее 10pt для читаемости. Если ось отображает даты, используйте mdates.DateFormatter(‘%Y-%m’) для форматирования. Для многоуровневых подписей применяйте set_xticklabels() с поворотом меток на 45° при необходимости.
Цветовая кодировка в легенде должна соответствовать цветам данных. В Plotly Express это реализуется автоматически, но в Pandas + Matplotlib потребуется явно задать палитру через color=[‘#1f77b4’, ‘#ff7f0e’]. Для градиентных данных используйте cmap=’viridis’ и добавьте цветовую шкалу с помощью plt.colorbar(). Убедитесь, что контраст между текстом легенды и фоном составляет не менее 4.5:1 по стандарту WCAG.
Подписи к отдельным точкам или столбцам повышают точность интерпретации. В библиотеке Altair аннотации добавляются через mark_text() с указанием координат и текста. Для динамических графиков в Dash используйте hover_data, чтобы отображать значения при наведении. Избегайте избыточных подписей – ограничьтесь ключевыми выбросами или трендами, иначе график станет нечитаемым.
Размер шрифта легенды должен быть на 2pt меньше основного текста графика. В R с ggplot2 настройте его через theme(legend.text = element_text(size = 8)). Для группировки элементов легенды используйте ncol=2 при вызове legend(), если на графике больше 5 серий данных. Тестируйте читаемость на экранах с разрешением 1366×768 – 15% пользователей до сих пор используют такие дисплеи.
Автоматические подписи часто содержат лишние знаки после запятой. Округляйте значения с помощью round() или форматируйте через f»{value:.1f}». В интерактивных графиках Plotly добавьте параметр hovertemplate=»%{x}: %{y:.2f}», чтобы контролировать отображение данных при наведении. Для временных рядов используйте локализацию: locale.setlocale(locale.LC_TIME, ‘ru_RU.UTF-8’) перед построением графика.
Сохранение и экспорт объединённого графика в нужном формате
После объединения диаграмм график можно сохранить в нескольких форматах, каждый из которых оптимален для конкретных задач. Наиболее востребованные варианты: PNG (для веб-публикаций), SVG (для векторной графики), PDF (для документов) и JPEG (для фотографий с низким разрешением). В Python с библиотекой Matplotlib экспорт выполняется через метод savefig(), где параметр format задаёт расширение файла. Например, plt.savefig('graph.png', dpi=300, bbox_inches='tight') сохранит изображение с разрешением 300 DPI и обрежет лишние поля.
Для векторных форматов (SVG, PDF) критически важно контролировать размер шрифтов и толщину линий, так как они масштабируются без потери качества. В Matplotlib используйте параметры rcParams для настройки: plt.rcParams['svg.fonttype'] = 'none' предотвращает конвертацию текста в кривые, сохраняя редактируемость. В R с пакетом ggplot2 аналогичный результат даёт ggsave("graph.pdf", width=8, height=6, units="in"), где units задаёт единицы измерения (дюймы, сантиметры).
При экспорте в растровые форматы (PNG, JPEG) ключевой параметр – разрешение (dpi). Для печати рекомендуется 300 DPI, для экранов – 72–150 DPI. В Excel или Google Sheets график сохраняется через контекстное меню: «Сохранить как изображение» → выбор формата. Однако встроенные инструменты не позволяют тонко настраивать параметры, поэтому для профессиональных задач лучше использовать специализированные библиотеки или программы вроде Inkscape для постобработки SVG.
| Формат | Расширение | Тип | Рекомендации по использованию | Ограничения |
|---|---|---|---|---|
| PNG | .png | Растровый | Веб-публикации, презентации, прозрачный фон | Большой размер файла при высоком разрешении |
| SVG | .svg | Векторный | Логотипы, научные публикации, редактируемая графика | Не поддерживается старыми браузерами |
| Векторный/растровый | Документы, печать, архивирование | Тяжело редактировать без специальных программ | ||
| JPEG | .jpg | Растровый | Фотографии, графики с градиентами | Потеря качества при сжатии, нет прозрачности |
Для автоматизации экспорта в аналитических пайплайнах используйте скрипты. В Python с Seaborn и Matplotlib добавьте в код блок сохранения сразу после построения графика. Пример для массового экспорта: for i, data in enumerate(datasets): sns.lineplot(data=data); plt.savefig(f'graph_{i}.png'). В Power BI или Tableau графики экспортируются через интерфейс, но для пакетной обработки потребуются сторонние инструменты или API. Всегда проверяйте итоговый файл: открывайте в целевом приложении, чтобы убедиться в корректности отображения шрифтов, цветов и пропорций.
Типичные ошибки при совмещении диаграмм и способы их исправления
Первая ошибка – несоответствие масштабов осей. Если одна диаграмма отображает значения в тысячах, а вторая – в миллионах, визуальное сравнение становится бессмысленным. Решение: приведите данные к единой шкале или используйте вторичную ось для одной из серий. Например, в Excel выделите ряд, вызовите контекстное меню и выберите «Формат ряда данных» → «Параметры ряда» → «Построить ряд по вспомогательной оси».
Игнорирование цветовой палитры приводит к путанице. Когда два графика используют одинаковые или слишком похожие цвета, пользователь тратит время на расшифровку. Примените контрастные оттенки: для линейных диаграмм – синий и оранжевый, для столбчатых – зелёный и фиолетовый. Инструменты вроде ColorBrewer помогут подобрать сочетания, различимые при дальтонизме.
Перегрузка графика деталями – распространённая проблема. Если на одной оси отображается 10 категорий, а на другой – 5 метрик, восприятие усложняется. Ограничьтесь 3–4 рядами данных на одном графике. Для сложных наборов разделите визуализацию на несколько графиков или используйте интерактивные фильтры, как в Tableau.
Неправильное выравнивание данных по времени часто встречается при совмещении временных рядов. Если одна диаграмма показывает квартальные данные, а вторая – месячные, точки не совпадут. Приведите временные интервалы к единому формату: агрегируйте месячные данные до кварталов или разбейте квартальные на месяцы. В Python для этого используйте метод resample() из библиотеки pandas.
Отсутствие легенды или её некорректное размещение затрудняет интерпретацию. Легенда должна находиться рядом с графиком, а не в углу экрана. В Power BI разместите её внутри области графика, используя функцию «Формат» → «Легенда» → «Положение». Убедитесь, что подписи легенды соответствуют цветам и стилям линий на графике.
Совмещение несовместимых типов диаграмм – например, столбчатой и круговой – искажает восприятие. Круговая диаграмма показывает доли целого, а столбчатая – абсолютные значения. Заменяйте круговые на столбчатые или линейные, если требуется сравнение. В Google Sheets выберите тип «Комбинированная диаграмма» и укажите для каждого ряда свой формат.
.
