Как сделать диагностику плазменного двигателя

Плазменные двигатели, работающие на эффекте Холла или ионной тяге, требуют точной диагностики и калибровки для достижения оптимальных характеристик. Основные параметры, подлежащие контролю: плотность плазмы (10¹⁷–10¹⁹ м^-3), температура электронов (10–50 эВ), напряжение разряда (200–800 В) и расход рабочего тела (1–10 мг/с). Без корректной настройки эти показатели приводят к снижению удельного импульса на 15–30% или преждевременному износу катода.

Первичная проверка начинается с анализа вольт-амперных характеристик (ВАХ) разряда. При напряжении ниже 300 В наблюдается нестабильность плазмы, выше 600 В – рост эрозии анода. Для измерений используют зонды Ленгмюра с частотой дискретизации не менее 10 кГц и осциллографы с полосой пропускания от 100 МГц. Рекомендуется фиксировать пульсации тока разряда – их амплитуда не должна превышать 5% от среднего значения.

Настройка магнитного поля критична для формирования зоны ионизации. Оптимальная индукция в канале двигателя – 0,01–0,03 Тл, при этом градиент поля должен быть плавным (не более 0,005 Тл/мм). Для контроля используют датчики Холла с разрешением 0,1 мТл. При смещении максимума поля к аноду на 10% тяга падает на 8–12%, а при смещении к катоду – растет риск пробоя.

Калибровка системы подачи рабочего тела проводится с помощью масс-расходомеров с погрешностью ≤0,5%. Для ксенона стандартный расход – 3–5 мг/с при мощности 1–5 кВт. Превышение расхода на 20% увеличивает потребление энергии на 15%, недодача – снижает тягу на 25%. В процессе настройки проверяют герметичность магистралей: утечка более 0,1 мг/с приводит к неравномерному распределению плазмы.

Термодиагностика включает измерение температуры катода (1200–1500 К) и анода (500–800 К) с помощью пирометров или термопар типа K. Превышение температуры катода на 200 К сокращает срок службы в 2–3 раза. Для охлаждения используют радиаторы с тепловыми трубками или жидкостные контуры с расходом не менее 0,5 л/мин.

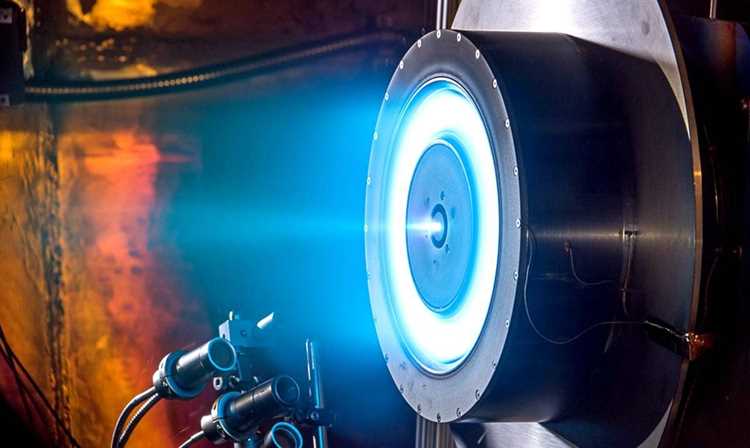

Подготовка рабочего места и инструментов для диагностики

Рабочая зона для диагностики плазменного двигателя должна соответствовать классу чистоты ISO 7 или выше. Поверхности столов и стеллажей покрывают антистатическим материалом (например, ESD-пленкой с сопротивлением 10⁶–10⁹ Ом), а полы – токопроводящим линолеумом. Температура в помещении поддерживается в диапазоне 20–25°C с относительной влажностью 40–60%. Освещение – люминесцентные лампы с цветовой температурой 5000–6500 К и индексом цветопередачи не ниже 80, исключающие блики на металлических поверхностях.

Минимальный набор инструментов включает:

• Мультиметр с погрешностью не более 0,5% (например, Fluke 87V) для измерения напряжений до 1000 В и токов до 10 А.
• Осциллограф с полосой пропускания от 200 МГц (Rigol DS1202Z-E) для анализа высокочастотных сигналов разряда.
• Вакуумметр Пирани или ионизационный (типа Edwards APG100) с диапазоном 10^-3–10³ Па.
• Термопара типа K или инфракрасный пирометр (FLIR E4) для контроля температуры катода (до 1200°C).
• Набор калиброванных нагрузок (резистивных, индуктивных) с мощностью рассеивания не менее 500 Вт.
• Изолированные инструменты с диэлектрическим покрытием (отвертки, плоскогубцы) для работы с высоковольтными цепями (до 5 кВ).

Перед началом работ проверяют исправность средств защиты: диэлектрические перчатки (класс 00 по ГОСТ 12.4.183), защитные очки с УФ-фильтром (EN166), заземляющий браслет с сопротивлением 1 МОм. Все измерительные приборы калибруют не реже одного раза в 6 месяцев по стандарту ISO/IEC 17025. Для хранения инструментов используют антистатические контейнеры с силикагелевыми пакетами (влажность ≤10%).

В зоне диагностики размещают схему подключения двигателя с маркировкой всех точек контроля (например, «Катод-1», «Анод-2», «Силовая шина»). На стене крепят таблицу допустимых параметров: ток разряда 5–20 А, напряжение 200–400 В, давление в камере 10^-2–10^-1 Па. Рядом – журнал регистрации измерений с графами: дата, время, параметр, значение, примечания. Все кабели экранируют медной оплеткой и фиксируют хомутами с шагом 30 см для исключения наводок.

Проверка целостности электродов и изоляционных элементов

Электроды плазменного двигателя проверяют визуально и инструментально на наличие эрозии, микротрещин и деформаций. Используют микроскоп с увеличением не менее ×50 для анализа поверхности катода и анода, особое внимание уделяя зонам максимального теплового воздействия – краям и точкам контакта с плазмой. Допустимая глубина эрозии для вольфрамовых электродов не должна превышать 0,1 мм на 1000 часов работы; превышение этого значения требует замены. Измерение электрического сопротивления между электродами проводится мегаомметром при напряжении 500 В – показания ниже 10 МОм указывают на нарушение изоляции или загрязнение поверхности продуктами разложения рабочего тела.

Изоляционные элементы (керамические втулки, прокладки из нитрида бора) тестируют на пробой высоким напряжением: для систем с рабочим напряжением до 1 кВ применяют испытательное напряжение 3 кВ в течение 60 секунд, для высоковольтных (свыше 1 кВ) – 1,5-кратное рабочее напряжение. Термографический контроль с помощью тепловизора (чувствительность не хуже 0,05 °C) выявляет локальные перегревы, свидетельствующие о трещинах или расслоениях изолятора. При обнаружении дефектов изоляторы заменяют; повторное использование допускается только после пескоструйной очистки и вакуумного отжига при 800 °C для удаления абсорбированных газов.

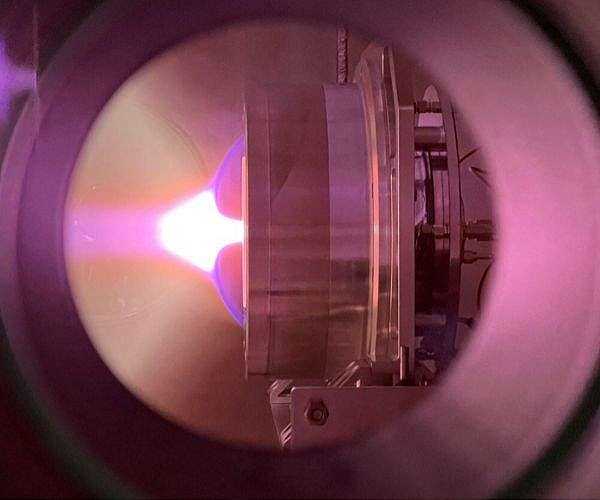

Измерение параметров плазменного разряда с помощью осциллографа

Для анализа плазменного разряда осциллограф подключают через высоковольтный делитель напряжения (например, 1:1000) к электродам двигателя, используя коаксиальные кабели с волновым сопротивлением 50 Ом. Измеряют форму импульсов напряжения (типичный диапазон 1–10 кВ) и тока (0,1–10 А) с временным разрешением не хуже 10 нс, синхронизируя запуск по фронту разряда. Для снижения помех применяют дифференциальные пробники с полосой пропускания ≥100 МГц и экранированные зонды, размещённые на расстоянии ≤5 см от точки измерения. Оценивают амплитуду, длительность (1–100 мкс) и частоту повторения импульсов (1–100 кГц), а также крутизну фронтов (dU/dt ≥1 кВ/мкс), что позволяет выявить нестабильности разряда и паразитные колебания.

При работе с высокочастотными компонентами (СВЧ-накачка, ионно-циклотронный резонанс) используют осциллографы с полосой ≥1 ГГц и активные пробники с входной ёмкостью <1 пФ. Для калибровки измерений вводят поправки на затухание в кабелях (0,5 дБ/м на 1 ГГц) и фазовый сдвиг, вызванный индуктивностью подводящих проводов (L ≤10 нГн). Запись данных ведут в режиме усреднения (16–64 выборки) для фильтрации шумов, а при анализе спектра применяют БПФ с окном Ханна для подавления боковых лепестков. Критическим параметром является синхронизация с внешним триггером от системы управления двигателем с задержкой ≤50 нс.

Калибровка системы подачи рабочего тела и расхода газа

Калибровка начинается с проверки герметичности магистралей подачи рабочего тела при давлении на 20–30% выше номинального. Используйте гелиевый течеискатель с чувствительностью не ниже 1×10⁻⁹ Па·м³/с для обнаружения микроутечек в соединениях и клапанах. При выявлении дефектов замените уплотнения или перепаяйте стыки с применением припоя ВПр-11-40Н для коррозионностойких сплавов. Зафиксируйте давление в системе на уровне 0,5 МПа в течение 12 часов – падение более чем на 0,02 МПа свидетельствует о негерметичности.

Для настройки расходомера массового типа (например, Bronkhorst EL-FLOW) проведите трехкратную калибровку при расходах 10%, 50% и 90% от максимального значения. Сравните показания с эталонным газовым счетчиком (погрешность ≤0,5%) и скорректируйте коэффициент преобразования в контроллере. При работе с ксеноном учитывайте поправочный коэффициент 1,03 для компенсации неидеальности газа при температуре ниже 20°C. Запишите данные в таблицу калибровки с указанием даты, температуры и влажности окружающей среды.

Регулировка дроссельного клапана выполняется с шагом 5% хода штока, начиная с 20% открытия. Для каждого положения измерьте расход газа и давление на входе в разрядную камеру. Постройте зависимость расхода от степени открытия клапана – нелинейность более 15% указывает на износ седла или засорение каналов. При необходимости разберите клапан и прочистите проточную часть ультразвуком в растворе изопропанола с частотой 40 кГц.

Финальный этап – проверка стабильности расхода при циклическом изменении давления питания в диапазоне 0,3–0,7 МПа. Используйте осциллограф для контроля пульсаций расхода: амплитуда колебаний не должна превышать 2% от установленного значения. При превышении порога замените демпфирующий резервуар или увеличьте его объем на 30–40%. Зафиксируйте параметры в паспорте двигателя с указанием даты калибровки и ответственного лица.

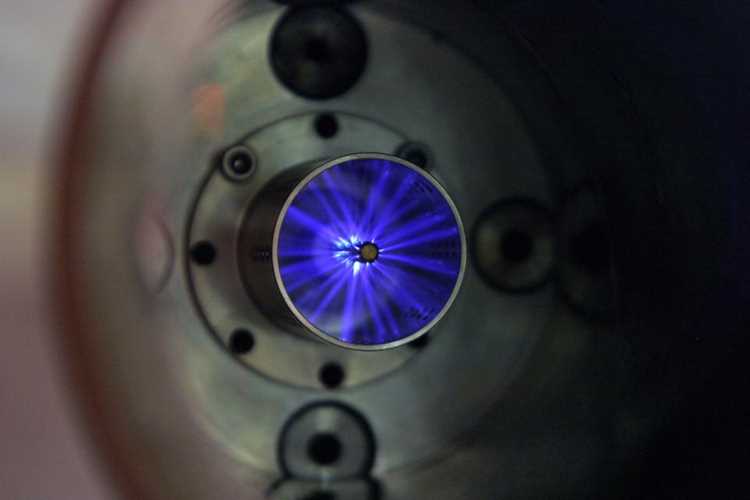

Настройка магнитных катушек для стабилизации плазменного потока

Магнитные катушки в плазменных двигателях формируют поле, удерживающее и направляющее плазму с точностью до 0,1–0,5 мм. Для настройки используют метод последовательных приближений: стартовые параметры задают на основе расчётной модели (например, для двигателя мощностью 5 кВт – ток 120–150 А, частота 10–20 кГц), затем корректируют по данным датчиков Холла и зондов Ленгмюра. Критические точки контроля – области входа плазмы в магнитное сопло (радиус 5–10 мм) и выходной срез (радиус 20–30 мм), где градиент поля не должен превышать 0,3 Тл/мм. При отклонении потока более чем на 2° от оси двигателя увеличивают ток в катушках на 5–10% или смещают их положение на 1–2 мм с шагом 0,2 мм.

• Типовые ошибки и решения:
  1. Пульсации потока (>5% от средней скорости) – снизить частоту на 2–3 кГц или увеличить ёмкость фильтра до 100 мкФ.
  2. Асимметрия поля (разница >0,05 Тл между секторами) – выровнять токи в катушках с точностью ±0,1 А, проверить изоляцию обмоток (сопротивление >10 МОм).
  3. Перегрев катушек (>120°C) – уменьшить ток на 15–20% или заменить проводник на сплав с удельным сопротивлением <1,8·10^-8 Ом·м.
• Инструменты для диагностики:
  • Магнитометры с разрешением 0,01 Тл (например, Honeywell HMC5883L).
  • Тепловизоры с диапазоном 8–14 мкм для контроля температурного профиля.
  • Осциллографы с полосой пропускания ≥50 МГц для анализа формы тока.

Тестирование работы двигателя на различных режимах мощности

В таблице приведены эталонные значения ключевых параметров для двигателя типа СПД-100 при различных режимах мощности:

При переходе на режимы выше 70% мощности необходимо контролировать тепловой баланс системы охлаждения анода. Превышение температуры свыше 600°C приводит к деградации керамических изоляторов и снижению ресурса двигателя на 15–20%. Для двигателей с водяным охлаждением расход теплоносителя должен составлять не менее 0,8 л/мин на 1 кВт мощности. В случае использования воздушного охлаждения скорость потока воздуха в каналах анода должна быть не ниже 15 м/с.

На режимах ниже 40% мощности особое внимание уделяется стабильности разряда. При появлении низкочастотных колебаний тока (5–50 Гц) рекомендуется увеличить напряжение на катоде на 2–3 В или снизить расход рабочего тела на 5–10%. Для двигателей с магнитной системой на постоянных магнитах допустимое отклонение индукции магнитного поля от номинала не должно превышать ±2%, иначе наблюдается смещение зоны ионизации, что снижает КПД на 8–12%.

Анализ спектра излучения плазмы для оценки состава и температуры

Спектроскопия плазмы – основной инструмент диагностики рабочих параметров плазменного двигателя. Для оценки состава используют эмиссионные линии атомов и ионов, характерные для рабочего газа (например, аргон, ксенон, криптон). Интенсивность линий Ar I (750,4 нм) и Ar II (480,6 нм) позволяет определить степень ионизации с погрешностью до 5%, если калибровка проведена по эталонным источникам. Примеси металлов (Fe, Cu) идентифицируются по линиям в диапазоне 300–500 нм, что критично для контроля эрозии электродов.

Температуру электронов оценивают по относительной интенсивности линий одного элемента с разными потенциалами возбуждения. Метод Больцмана применим для локального термодинамического равновесия: отношение интенсивностей линий Ar I (763,5 нм и 811,5 нм) дает температуру с точностью ±200 К при плотности электронов >10¹⁶ см^-3. Для неравновесной плазмы используют метод коронального равновесия, где температура определяется по соотношению интенсивностей линий Ar II и Ar III.

Аппаратурная реализация требует спектрометра с разрешением не хуже 0,1 нм (например, Avantes AvaSpec-ULS2048XL) и оптоволоконного зонда с углом обзора 10–15°. Калибровка по абсолютной интенсивности проводится с помощью вольфрамовой лампы или дейтериевого источника. Для подавления шумов применяют накопление сигнала (не менее 100 сканов) и коррекцию фона по методу скользящего среднего.

Практическая рекомендация: при анализе ксеноновой плазмы фокусироваться на линиях Xe I (823,2 нм) и Xe II (529,2 нм) – их отношение коррелирует с удельным импульсом двигателя. Для аргоновой плазмы критичен мониторинг линии Ar II (434,8 нм), рост интенсивности которой на 30% указывает на перегрев катода. Данные спектроскопии сопоставляют с результатами зондовых измерений для верификации температуры ионов.
