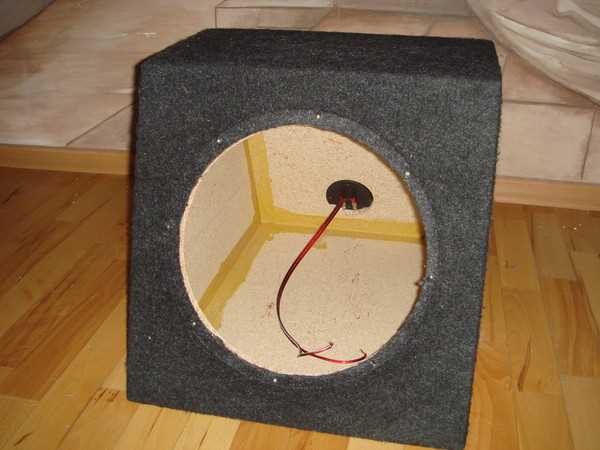

Как сделать из пассивного сабвуфера активный

Пассивные сабвуферы дешевле активных, но требуют внешнего усилителя. Если у вас есть старый пассивный сабвуфер, его можно модернизировать, добавив встроенный усилитель класса D мощностью от 100 до 500 Вт. Для этого потребуются: плата усилителя (например, TPA3116 или IRS2092), блок питания на 24–48 В, фильтр низких частот (ФНЧ) и базовые инструменты – паяльник, мультиметр, отвёртка.

Первый шаг – разбор корпуса сабвуфера и оценка свободного пространства. Усилитель и блок питания должны помещаться внутри без перегрева. Оптимальное расположение – на металлической пластине для отвода тепла. Если места мало, рассмотрите внешний блок питания или компактный усилитель на микросхеме TDA7294.

Подключение начинается с выбора точки врезки сигнала. Входной кабель подключается к RCA-разъёму усилителя, а выход – к динамику сабвуфера через клеммы. Важно соблюдать полярность: плюс усилителя к плюсу динамика. Для настройки частоты среза ФНЧ используйте подстроечный резистор на плате усилителя – стандартный диапазон 50–150 Гц.

Питание – критически важный момент. Для усилителя на 200 Вт потребуется блок питания на 36 В и ток не менее 6 А. Подойдут импульсные блоки от ноутбуков (если их мощность достаточна) или специализированные источники для аудиотехники. Не используйте дешёвые китайские блоки без защиты – риск короткого замыкания высок.

Финальный этап – тестирование. Подключите сабвуфер к источнику сигнала и проверьте работу на низких частотах. Если слышны искажения, уменьшите громкость или проверьте заземление. При правильной сборке модернизированный сабвуфер не уступит заводским активным моделям по качеству звука.

Какие инструменты и материалы понадобятся для переделки

Для переделки пассивного сабвуфера в активный потребуется усилитель мощности с подходящими характеристиками. Оптимальный выбор – TDA7294 (100 Вт) или LM3886 (68 Вт) для компактных систем, либо IRS2092 (до 500 Вт) для мощных решений. Важно, чтобы усилитель соответствовал импедансу динамика (обычно 4 или 8 Ом) и имел запас по мощности на 20–30% выше номинала сабвуфера. Дополнительно понадобится блок питания: трансформатор с выпрямителем на 24–36 В (в зависимости от усилителя) и конденсаторы фильтрации емкостью 4700–10000 мкФ на каждую шину питания.

Из инструментов необходимы: паяльная станция с регулировкой температуры (60–350 Вт), набор отверток (PH1, PH2, PZ1), кусачки, стриппер для снятия изоляции, мультиметр для проверки напряжений и сопротивлений, а также термоусадочные трубки или изолента. Для монтажа усилителя внутри корпуса сабвуфера пригодятся дрель с набором сверл (3–10 мм), металлические стойки или уголки для крепления платы, а также теплопроводящая паста (КПТ-8) для радиатора.

Расходные материалы: припой ПОС-61 или бессвинцовый аналог, флюс (канифоль или гель), провода сечением 1,5–4 мм² для силовых цепей и 0,5–1 мм² для сигнальных. Для подключения динамика используйте акустический кабель с минимальным сопротивлением (не менее 2,5 мм²). Если планируется установка активного кроссовера, потребуются операционные усилители (NE5532, OPA2134) и пассивные компоненты: резисторы (1/4 Вт, 1%), конденсаторы (полипропиленовые, 63 В) и потенциометры (10–50 кОм).

Для защиты и стабилизации работы системы добавьте предохранитель (5–15 А) в цепь питания, диоды 1N4007 для защиты от обратной полярности и варистор (14D471K) для подавления всплесков напряжения. Если усилитель не имеет встроенной защиты от постоянного напряжения на выходе, установите реле 12 В с задержкой включения (2–5 секунд) или специализированную микросхему (TDA7492 с защитой).

Как правильно выбрать усилитель для активного сабвуфера

Первый критерий – мощность усилителя. Она должна соответствовать параметрам динамика сабвуфера, указанным в технической документации. Например, если сабвуфер рассчитан на 200 Вт RMS, выбирайте усилитель с аналогичной или на 10–20% большей мощностью. Превышение более чем на 30% грозит перегревом и искажениями звука. Обратите внимание на импеданс: усилитель должен поддерживать сопротивление вашего сабвуфера (обычно 2, 4 или 8 Ом). Несоответствие приведёт к потере мощности или выходу оборудования из строя.

Класс усилителя напрямую влияет на качество звука и энергоэффективность. Для сабвуфера оптимальны классы D и AB. Класс D компактен, экономичен (КПД до 90%) и практически не греется, но может уступать в точности воспроизведения низких частот. Класс AB обеспечивает более чистый звук, но потребляет больше энергии и требует хорошего охлаждения. Если сабвуфер используется в автомобиле или портативной системе, класс D – лучший выбор.

Важен частотный диапазон усилителя. Для сабвуфера достаточно полосы от 20 до 200 Гц, но некоторые модели поддерживают до 500 Гц – это полезно, если планируется подключение дополнительных низкочастотных динамиков. Проверьте наличие встроенного кроссовера (фильтра низких частот) с регулировкой частоты среза. Например, усилитель с кроссовером на 80–150 Гц позволит гибко настраивать звучание под акустику помещения или автомобиля.

Не игнорируйте соотношение сигнал/шум и коэффициент гармонических искажений (THD). Для сабвуфера минимально допустимое соотношение сигнал/шум – 90 дБ, а THD не должен превышать 0,1%. Чем ниже THD, тем чище звук на высокой громкости. Усилители с THD выше 0,5% заметно искажают бас, особенно на низких частотах. Проверяйте эти параметры в спецификациях: дешёвые модели часто экономят на качестве компонентов.

Разъёмы и функционал – практические нюансы. Усилитель должен иметь RCA-входы для подключения к источнику сигнала и клеммы для акустических кабелей с надёжной фиксацией. Полезные опции: регулятор уровня громкости (gain), фазовращатель (для синхронизации с фронтальными колонками), защита от перегрузки и короткого замыкания. Для автомобильных систем пригодится встроенный конденсатор, сглаживающий скачки напряжения.

Бренд и отзывы – последний, но не менее важный фактор. Надёжные производители: Pioneer, Alpine, JL Audio, Kicker, Focal. Из бюджетных вариантов выделяются Boss Audio, Rockford Fosgate, Soundstream. Изучите тесты и обзоры на форумах (например, avtozvuk.com или audiomania.ru): реальные пользователи часто выявляют скрытые недостатки, не указанные в характеристиках. Избегайте усилителей без сертификатов и гарантии – риск получить бракованное устройство слишком высок.

Пошаговая разборка пассивного сабвуфера и подготовка корпуса

Перед началом работ отключите сабвуфер от сети и акустических кабелей. Снимите заднюю панель, закреплённую на 4–6 винтах с крестообразной или шестигранной головкой. Если панель приклеена, аккуратно подденьте её пластиковым инструментом для демонтажа, избегая повреждения ДСП или МДФ. Запомните расположение проводов динамика – сфотографируйте их перед отсоединением.

Извлеките пассивный динамик, открутив 8–12 шурупов по периметру магнитной системы. Проверьте состояние диффузора: трещины, отслоения или деформации укажут на необходимость замены. Оцените параметры динамика (импеданс, мощность, резонансную частоту) по маркировке на магните или технической документации – эти данные потребуются для подбора усилителя.

Очистите корпус от пыли и остатков клея с помощью пылесоса с узкой насадкой и влажной салфетки. Удалите внутренние перегородки, если они мешают размещению усилителя и блока питания. Для этого используйте лобзик с мелкозубой пилкой, предварительно разметив линии реза карандашом и линейкой. Зашкурьте края наждачной бумагой с зернистостью 120–180.

Проверьте герметичность корпуса: закройте все отверстия, кроме фазоинвертора, и приложите ладонь к динамическому отверстию. При включённом усилителе на низкой громкости не должно ощущаться потока воздуха из щелей. Заделайте стыки и углы акриловым герметиком, нанося его тонким слоем с помощью монтажного пистолета. Дайте высохнуть 12 часов.

Разметьте на задней панели отверстия для разъёмов RCA, клемм питания и регуляторов. Используйте сверло диаметром на 0,5 мм меньше крепёжных винтов разъёмов. Для точности предварительно накерните центры отверстий. При установке разъёмов применяйте резиновые прокладки, чтобы исключить вибрации и обеспечить пылезащиту.

Если корпус выполнен из тонкого материала (менее 15 мм), укрепите его изнутри алюминиевыми уголками или деревянными брусками сечением 20×20 мм. Закрепите их на эпоксидный клей и саморезы, расположив вдоль рёбер жёсткости. Это снизит резонанс и улучшит звучание на низких частотах.

Перед сборкой проложите внутри корпуса звукопоглощающий материал: поролон толщиной 10–15 мм или акустический войлок. Закрепите его на стенках клеем-спреем или двусторонним скотчем, избегая блокировки фазоинвертора и динамического отверстия. Материал должен покрывать не менее 60% внутренней поверхности, включая верхнюю и боковые стенки.

Установите динамик на место, используя новые шурупы с шайбами для равномерного распределения нагрузки. Подключите провода, соблюдая полярность: красный (+) к положительной клемме, чёрный (–) – к отрицательной. Затяните винты задней панели с усилием 1,5–2 Н·м, чтобы избежать перекосов и обеспечить герметичность.

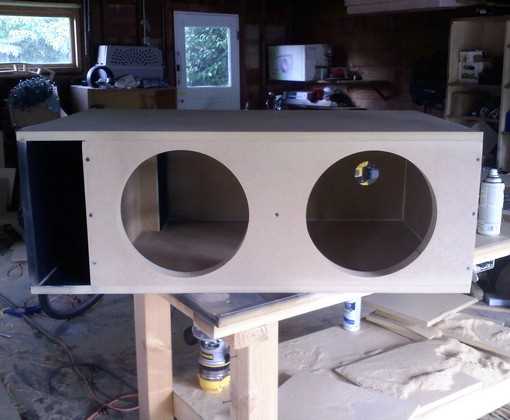

Подключение усилителя и настройка электрических цепей

Выберите усилитель с мощностью на 20–30% выше номинальной RMS-мощности сабвуфера. Для 200-ваттного пассивного сабвуфера подойдет усилитель на 250–300 Вт (4 Ом). Проверьте импеданс: если сабвуфер 4 Ом, усилитель должен поддерживать эту нагрузку без перегрева. Подключите RCA-кабели от источника сигнала (например, ресивера) к линейным входам усилителя. Используйте экранированные провода сечением не менее 2,5 мм² для силовых цепей и 1,5 мм² для сигнальных, чтобы минимизировать помехи.

1. Подключите «+» сабвуфера к «+» выхода усилителя, «-» к «-«. Избегайте скруток – используйте обжимные гильзы или пайку.
2. Подайте питание на усилитель через предохранитель (рассчитайте номинал: ток = мощность усилителя / напряжение бортовой сети). Для 300-ваттного усилителя при 12 В ток составит ~25 А – выберите предохранитель на 30 А.
3. Заземлите усилитель на кузов автомобиля или металлическую шину в помещении, используя провод сечением не менее 4 мм². Точка заземления должна быть очищена от краски и ржавчины.

Настройте кроссовер усилителя: для сабвуфера установите низкочастотный фильтр (LPF) на 80–120 Гц. Если усилитель имеет регулировку фазы, выберите положение 0° или 180° – проверьте на слух, какое дает более глубокий бас. Уровень усиления выставляйте по тестовому сигналу (например, синусоида 50 Гц): регулируйте до появления легких искажений, затем уменьшите на 3–6 дБ. Для точной настройки используйте мультиметр в режиме измерения переменного напряжения на выходе усилителя – при тестовом сигнале оно не должно превышать 70% от максимального напряжения питания.

Тестирование и настройка звука после сборки

Первый запуск собранного активного сабвуфера проводите с минимальной громкостью и сигналом частотой 40–60 Гц. Используйте генератор тестовых сигналов (например, Audacity или онлайн-сервисы вроде Tone Generator). Проверьте отсутствие посторонних шумов: шипения, треска, гула. Если они присутствуют, отключите питание и перепроверьте пайку заземления усилителя и фильтра.

Для оценки частотной характеристики используйте измерительный микрофон (например, UMIK-1) и программу REW. Снимите АЧХ в диапазоне 20–200 Гц с шагом 1/6 октавы. Ожидаемый результат: плавный спад ниже частоты среза фильтра (обычно 80–120 Гц для сабвуфера) без резких пиков или провалов. Если обнаружены резонансы, скорректируйте положение динамика в корпусе или добавьте демпфирующий материал (например, вату или акустический поролон).

Настройка фазы критична для синхронизации сабвуфера с фронтальными колонками. Подайте на сабвуфер и фронты одинаковый сигнал (например, 80 Гц) и переключайте фазу сабвуфера (0°/180°) или регулируйте задержку в ресивере. Оптимальное положение – когда звук на стыке частот (кроссовер) максимально однороден. Для проверки используйте тестовые треки с непрерывным тоном или басовыми партиями (например, «Boom Boom Pow» Black Eyed Peas).

Таблица рекомендуемых настроек кроссовера для разных типов акустики:

Регулировка уровня сабвуфера проводится по SPL-метру или на слух. Установите громкость фронтальных колонок на комфортный уровень (75–80 дБ на расстоянии 1 м), затем подайте на сабвуфер сигнал 50 Гц и отрегулируйте его уровень до баланса с фронтами. Избегайте превышения +3 дБ относительно фронтальных АС – это приведет к «бубнению» и потере четкости. Для проверки используйте треки с контролируемым басом (например, «Come Together» The Beatles).

Проверка на искажения: подайте на сабвуфер сигнал 40 Гц с уровнем, близким к максимальному (но без клиппинга усилителя). Искажения выше 3% на частотах ниже 60 Гц слышны как хрип или дребезжание. Если они присутствуют, снизьте уровень сигнала или замените динамик на модель с большей мощностью. Для измерения используйте осциллограф или функцию THD в REW.

Оптимизация положения сабвуфера в помещении: проведите тест «subwoofer crawl». Поставьте сабвуфер на место прослушивания, включите тестовый сигнал 50 Гц и перемещайтесь по комнате, отмечая точки с максимальным и минимальным уровнем баса. Установите сабвуфер в точку с наиболее ровным звучанием. Избегайте углов – это усиливает стоячие волны. Для комнат с проблемной акустикой используйте эквалайзер в ресивере или DSP-процессор (например, miniDSP).

Финальная проверка – прослушивание музыкального материала с разными жанрами. Обратите внимание на:

• Четкость атаки баса (например, ударные в «Smells Like Teen Spirit» Nirvana).
• Отсутствие «заплывания» низких частот (проверьте на органных композициях, например, Бах «Токката и фуга»).
• Синхронность с фронтальными колонками (тест на переходных процессах, например, «Money» Pink Floyd).

Если бас звучит размыто, увеличьте частоту кроссовера на 10–20 Гц или уменьшите склон фильтра.

Документируйте все настройки: частоту кроссовера, уровень, фазу, положение в комнате. Сохраните АЧХ в REW для последующих сравнений. При изменении акустики помещения (перестановка мебели, добавление ковров) повторите тестирование. Регулярно проверяйте температуру усилителя – превышение 60°C указывает на недостаточное охлаждение или перегрузку.

Типичные ошибки при переделке и способы их избежать

Первая распространённая ошибка – неверный подбор усилителя по мощности. Пассивные сабвуферы часто имеют импеданс 4 или 8 Ом, а их номинальная мощность может варьироваться от 50 до 500 Вт. Усилитель должен соответствовать этим параметрам: превышение мощности на 20–30% допустимо, но перегрузка приведёт к искажениям или выходу из строя динамика. Например, для сабвуфера на 200 Вт с импедансом 4 Ом нужен усилитель с выходной мощностью 240–260 Вт на 4 Ом. Проверяйте спецификации обоих устройств и используйте калькуляторы импеданса для расчёта нагрузки.

Вторая ошибка – игнорирование фильтрации сигнала. Без кроссовера низкочастотный сигнал будет содержать высокие частоты, что снизит качество звука и увеличит нагрузку на динамик. Используйте активный кроссовер с регулируемой частотой среза (например, 80–120 Гц) или встроенный фильтр в усилителе. При монтаже следите за полярностью подключения: неправильное соединение фаз приведёт к ослаблению баса. Для проверки подключите сабвуфер к источнику сигнала и воспроизведите тестовый тон 50–100 Гц – бас должен быть чётким и равномерным.
