Как закрывается наливная горловина топливного бака

Наливная горловина топливного бака – это не просто канал для подачи топлива, а узел с несколькими функциями, от которых зависит безопасность, герметичность и корректная работа системы питания. В её состав входят металлическая или пластиковая трубка, запорный элемент, уплотнители и, в ряде конструкций, встроенный клапанный механизм. Современные автомобили всё чаще используют горловины без съёмной крышки, где закрытие осуществляется автоматически при извлечении заправочного пистолета.

Принцип закрытия основан на механическом или подпружиненном запоре, который препятствует выходу топлива и паров после завершения заправки. При вставке пистолета лепестковый или шариковый клапан открывается, а после его извлечения возвращается в исходное положение. В системах с крышкой дополнительно применяется резьбовое или байонетное соединение, создающее прижим уплотнительного кольца к кромке горловины.

Особое внимание при эксплуатации следует уделять состоянию уплотнителей и чистоте посадочной зоны. Даже незначительное повреждение резинового кольца или перекос крышки может привести к запаху топлива и ошибкам системы контроля паров. Рекомендуется регулярно осматривать горловину при техническом обслуживании и заменять изношенные элементы при первых признаках потери герметичности.

Знание устройства и принципа закрытия наливной горловины позволяет точнее диагностировать неисправности, связанные с утечками, затруднённой заправкой или появлением индикации Check Engine. Понимание работы этого узла особенно важно при выборе совместимых крышек, ремонте после ДТП и обслуживании автомобилей с системой улавливания паров топлива.

Составные элементы наливной горловины и их назначение

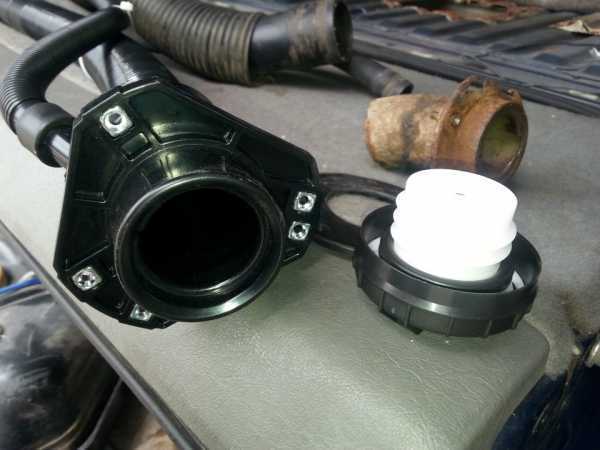

Основу узла составляет трубка наливной горловины, изготовленная из стали с антикоррозийным покрытием либо из топливостойкого пластика. Она задаёт направление потока топлива от заправочного пистолета к баку и имеет рассчитанный диаметр, исключающий использование неподходящих видов топлива. Изгибы трубки формируются с учётом защиты от обратного выброса и перелива.

В верхней части располагается запорный элемент, представленный крышкой с резьбой, байонетным фиксатором или встроенным автоматическим клапаном. Его задача – перекрывать канал после заправки и удерживать давление внутри системы. В конструкциях без крышки используется подпружиненная створка, открывающаяся только при контакте с пистолетом.

Для обеспечения плотного прилегания применяется уплотнительное кольцо из маслобензостойкой резины или фторэластомера. Оно предотвращает выход топлива и паров при колебаниях температуры и вибрациях кузова. При обслуживании рекомендуется проверять эластичность уплотнителя и отсутствие трещин, так как его износ напрямую влияет на герметичность.

Дополнительным компонентом является обратный клапан, установленный внутри горловины или на входе в бак. Он препятствует вытеканию топлива при опрокидывании автомобиля и снижает риск утечки при повреждении трубки. В ряде моделей клапан совмещён с механизмом защиты от перелива.

Связь с системой улавливания паров топлива обеспечивает вентиляционный канал, подключённый к адсорберу. Через него отводятся пары при заправке, что позволяет избежать избыточного давления. Засорение этого канала часто приводит к отключению пистолета до полного заполнения, поэтому его чистота имеет практическое значение.

Типы запорных крышек и встроенных замков

Наиболее распространённым вариантом остаётся резьбовая крышка, выполненная из пластика с металлической вставкой. Она навинчивается на горловину до характерных щелчков, создаваемых храповым механизмом. Такой механизм ограничивает усилие затяжки и защищает уплотнитель от деформации. При замене важно подбирать крышку с совпадающим шагом резьбы и клапаном сброса давления.

Для защиты от несанкционированного доступа применяются крышки с механическим замком. Внутри корпуса размещается личинка под индивидуальный ключ, блокирующая вращение. Эти модели востребованы на коммерческом транспорте и автомобилях без центрального замка лючка. При эксплуатации следует периодически очищать цилиндр от пыли и использовать сухую смазку, чтобы избежать заеданий.

Отдельную категорию составляют крышки с кодовым механизмом, где фиксация осуществляется комбинацией цифр. Они исключают использование ключа, но чувствительны к загрязнениям. Рекомендуется проверять чёткость фиксации кодовых колец и избегать установки на автомобили, эксплуатируемые в условиях сильной пыли или обледенения.

Современные автомобили всё чаще оснащаются безкрышечными системами с автоматическим запорным узлом. Внутри горловины размещены подпружиненные створки и направляющие лепестки, которые открываются только при введении заправочного пистолета нужного диаметра. Такая конструкция снижает риск ошибки при заправке и исключает потерю крышки.

В ряде моделей используется электронная блокировка лючка, связанная с центральным замком автомобиля. Хотя она не перекрывает саму горловину, доступ к запорному элементу возможен только при разблокированном кузове. При диагностике проблем с открытием следует проверять привод замка лючка и целостность проводки.

Работа обратного клапана во время заправки

Обратный клапан в наливной горловине выполняет функцию контроля направления потока топлива и предотвращает его выход при изменении положения автомобиля. Во время заправки заправочный пистолет воздействует на запорный элемент клапана, преодолевая сопротивление пружины. В этот момент канал полностью открывается, обеспечивая беспрепятственное поступление топлива в бак.

Конструктивно клапан может быть выполнен в виде шарика, лепестка или тарелки, размещённой в направляющей. После извлечения пистолета пружина возвращает элемент в закрытое положение, перекрывая проход. Такое решение снижает вероятность пролива при резком торможении или опрокидывании транспортного средства.

Во время заправки важную роль играет согласованная работа клапана с вентиляционным каналом. По мере заполнения бака пары топлива отводятся в систему улавливания, что предотвращает рост давления. Если клапан или вентиляция загрязнены, пистолет начинает преждевременно отключаться, что часто воспринимается как неисправность заправочной колонки.

Для корректной работы рекомендуется не удерживать клапан в открытом положении посторонними предметами и избегать резкого извлечения пистолета. Попадание грязи и льда внутрь горловины может нарушить ход запорного элемента, поэтому в зимний период следует проверять чистоту зоны заправки.

При появлении запаха топлива после заправки стоит обратить внимание на скорость закрытия клапана. Задержка возврата или неполное перекрытие указывают на износ пружины или деформацию седла, что требует замены узла или его отдельных компонентов.

Уплотнители и способы обеспечения герметичности

Ключевую роль в герметизации наливной горловины играет уплотнительное кольцо, установленное на крышке или в посадочной кромке горловины. Чаще всего применяется резина на основе NBR или FKM, устойчивая к бензину, дизельному топливу и перепадам температур. Диаметр и толщина кольца подбираются с минимальным допуском, чтобы при закрытии создавался равномерный прижим без перекоса.

В системах с автоматическим запорным узлом используются внутренние манжетные уплотнители, работающие совместно с подпружиненными створками. Они предотвращают выход паров топлива при закрытом клапане и компенсируют вибрации кузова. Потеря эластичности таких манжет приводит к появлению запаха топлива даже при исправном клапане.

Дополнительная герметичность обеспечивается за счёт точной геометрии посадочных поверхностей. Кромка горловины имеет обработанный профиль, исключающий зазоры при контакте с уплотнителем. Любые следы коррозии, царапины или деформация металла нарушают прилегание и требуют восстановления или замены элемента.

В крышках с резьбой применяется контролируемое усилие прижима, реализованное через храповый механизм. Он обеспечивает одинаковое давление на уплотнитель при каждом закрытии, независимо от усилия водителя. Отсутствие характерных щелчков указывает на износ механизма и риск неплотного закрытия.

Для сохранения герметичности рекомендуется очищать уплотнители от пыли и следов топлива без использования агрессивных растворителей. Смазки на минеральной основе применять не следует, так как они ускоряют разрушение резины. При сезонном обслуживании целесообразно проверять уплотнения на упругость и менять их при первых признаках затвердевания.

Предотвращение утечек топлива и выхода паров

Существенное значение имеет согласованная работа горловины с системой улавливания паров топлива. При исправном соединении пары направляются в адсорбер, а давление в баке остаётся в допустимых пределах. Повреждение шлангов или разгерметизация соединений в зоне горловины часто сопровождаются запахом топлива возле заднего крыла автомобиля.

Для снижения риска пролива при движении используется комбинация обратного клапана и антисифонной геометрии трубки. Изгибы и сужения внутри горловины рассчитаны так, чтобы топливо не могло свободно перемещаться к выходу при наклоне кузова. Самовольное изменение формы трубки при ремонте нарушает эту защиту.

Контроль состояния уплотнителей остаётся практической мерой профилактики. Даже при отсутствии видимых подтёков затвердевшая резина пропускает пары, что может приводить к срабатыванию диагностики системы контроля выбросов. Замена уплотнителя предпочтительнее попыток восстановления его формы нагревом.

После каждой заправки рекомендуется удалять остатки топлива с кромки горловины. Высохшие следы разрушают резиновые элементы и притягивают загрязнения, ускоряя износ запорного узла. Чистая и сухая зона заправки напрямую влияет на сохранность герметичности.

Распространённые неисправности механизма закрытия и их признаки

• Повреждение уплотнительного кольца – появление запаха топлива, следы испарений вокруг горловины, отсутствие плотного сопротивления при закрытии крышки.
• Неисправность храпового механизма крышки – отсутствие характерных щелчков, возможность бесконтрольного прокручивания, неплотный прижим к кромке горловины.
• Залипание обратного клапана – самопроизвольное вытекание топлива при наклоне автомобиля, затруднённая заправка, резкое отключение пистолета.
• Ослабление или поломка возвратной пружины – клапан закрывается с задержкой, сохраняется запах топлива после заправки.

Отдельного внимания требуют безкрышечные системы, чувствительные к загрязнениям. Попадание песка или льда нарушает ход створок и приводит к неполному закрытию. Регулярная очистка внутренней части горловины снижает риск подобных отказов.

• Загрязнение направляющих – створки не возвращаются в исходное положение, ощущается сопротивление при вставке пистолета.
• Деформация посадочной кромки – непостоянный контакт с уплотнителями, периодическое появление ошибок системы контроля паров.

При выявлении перечисленных признаков рекомендуется не ограничиваться временными мерами. Замена изношенных компонентов предпочтительнее попыток подгиба, прогрева или смазки неподходящими средствами, так как вмешательство в геометрию узла ускоряет развитие неисправности.

Вопрос-ответ:

Почему заправочный пистолет постоянно отключается, хотя бак ещё не заполнен?

Чаще всего причина связана с нарушением отвода паров топлива через наливную горловину. Засорён вентиляционный канал или обратный клапан не полностью открывается при заправке. В результате в баке быстро растёт давление, и пистолет срабатывает на отсечку. Рекомендуется проверить чистоту горловины, состояние клапана и соединение со шлангом системы улавливания паров.

Можно ли ездить с повреждённой или отсутствующей крышкой наливной горловины?

Эксплуатация без исправного запорного элемента приводит к выходу паров топлива, появлению запаха в салоне и риску срабатывания ошибок системы контроля выбросов. Кроме того, в горловину попадает грязь и влага, ускоряющие износ клапанов и уплотнителей. При утрате крышки её следует заменить на модель с подходящей резьбой и встроенным клапаном давления.

Почему после заправки ощущается запах топлива возле заднего крыла?

Такой признак указывает на неплотное закрытие горловины. Возможные причины — затвердевшее уплотнительное кольцо, перекос крышки, замедленное закрытие обратного клапана или повреждение посадочной кромки. Иногда запах появляется из-за следов топлива, оставшихся после заправки. Если запах сохраняется спустя несколько часов, узел требует осмотра.

Чем безкрышечная наливная горловина отличается в обслуживании от классической?

Безкрышечная конструкция не требует ручного закрытия, но чувствительна к загрязнениям. Створки и направляющие должны свободно двигаться, иначе герметичность нарушается. При мойке автомобиля и в зимний период важно контролировать чистоту зоны заправки и не использовать посторонние предметы для фиксации клапана в открытом положении.
