Zif разъем как шлейф подключить

Подключение Zif разъема к шлейфу требует точного соблюдения механических и электрических требований. Zif разъемы обычно используются в ноутбуках, материнских платах и других компактных устройствах для подключения тонких плоских шлейфов шириной от 10 до 50 контактов. Неправильное подключение может привести к повреждению шлейфа или разъема, а также к нестабильной работе устройства.

Перед подключением необходимо определить тип разъема и убедиться, что ширина и шаг контактов шлейфа совпадают с параметрами Zif. Шлейфы часто изготавливаются из полиэфирной пленки с металлическими проводниками толщиной 0,035–0,05 мм, что требует аккуратного обращения при вставке.

Ключевым этапом является правильная работа с фиксатором разъема. Большинство Zif имеют подвижный механизм, который открывается вверх или вбок. Вставка шлейфа должна выполняться только при полностью открытом фиксаторе, а при закрытии нельзя прилагать чрезмерное усилие, чтобы избежать смятия контактов.

После подключения необходимо визуально проверить расположение проводников шлейфа и убедиться, что они ровно входят в разъем. Рекомендуется провести тестирование электрических контактов с помощью мультиметра или включенного устройства перед окончательной сборкой, чтобы подтвердить надежность соединения.

Определение типа Zif разъема и совместимого шлейфа

Тип Zif разъема определяется количеством контактов, шагом контактов и механизмом фиксации. На рынке встречаются разъемы с 10–50 контактами и шагом 0,5 мм или 1,0 мм. Совместимый шлейф должен иметь точно такое же количество контактов и совпадать по шагу, иначе контакты не будут правильно соединяться.

Для точной идентификации разъема рекомендуется измерить ширину контактной полосы и расстояние между контактами с помощью штангенциркуля. Также следует обратить внимание на тип фиксатора: подвижная планка вверх или сдвижная планка вбок, так как шлейфы различаются по способу вставки.

После определения всех параметров следует подобрать шлейф с аналогичными характеристиками и провести тестовое соединение без приложения усилия, чтобы убедиться в совместимости перед окончательной установкой.

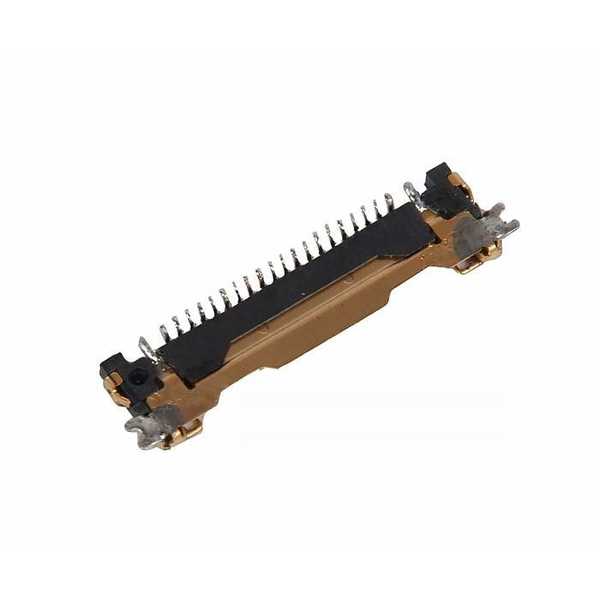

Подготовка шлейфа перед подключением к разъему

Перед подключением шлейфа к Zif разъему необходимо убедиться, что контактная полоса чистая и не имеет механических повреждений. Используйте мягкую антистатическую щетку или безворсовую салфетку, смоченную в изопропиловом спирте, для удаления пыли и следов окисления с контактов.

Проверяйте целостность медных проводников на шлейфе: отсутствуют надрывы, трещины или складки. Шлейфы толщиной 0,035–0,05 мм легко повреждаются при резких изгибах, поэтому сгибать их следует только под прямым углом, избегая скручивания.

Для удобства вставки рекомендуется слегка выровнять контактную полосу по краям. Если шлейф имеет защитную пленку или усилительные ленты, их нужно аккуратно удалить или отогнуть, чтобы не мешать закрытию фиксатора разъема.

Проверяйте соответствие длины шлейфа расстоянию между контактной полосой и устройством. Слишком короткий шлейф создаст натяжение, а длинный может смяться внутри разъема. Используйте правильное позиционирование полосы перед вставкой, чтобы обеспечить равномерный контакт всех проводников.

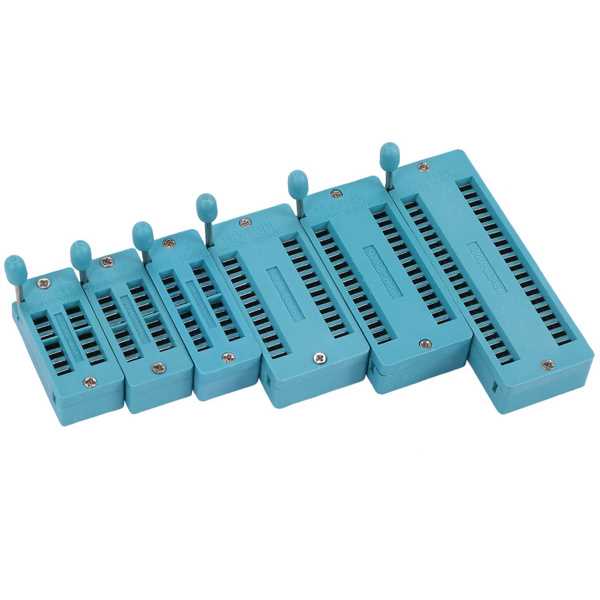

Правильное открытие фиксатора Zif разъема

Фиксатор Zif разъема служит для надежного удержания шлейфа и предотвращения смещения контактов. Неправильное открытие может повредить как шлейф, так и разъем. Для корректной работы следуйте этим шагам:

1. Определите тип фиксатора: подвижная планка вверх или сдвижная планка вбок. Это критично для выбора направления приложения силы.
2. Используйте пластиковую или антистатическую лопатку для поднятия планки. Металлические инструменты повышают риск повреждения контактов.
3. Надавливайте равномерно по всей длине фиксатора. Для разъемов с 30–50 контактами планку следует слегка поднимать с обеих сторон, чтобы избежать перекоса.
4. Не пытайтесь открыть фиксатор резкими движениями или силой: достаточно 1–2 мм подъема или сдвига для освобождения шлейфа.
5. После открытия убедитесь, что планка зафиксирована в открытом положении и шлейф можно вставить без сопротивления.

Регулярная проверка состояния фиксатора перед подключением предотвращает поломку пластика и обеспечивает равномерное соединение всех контактов шлейфа с разъемом.

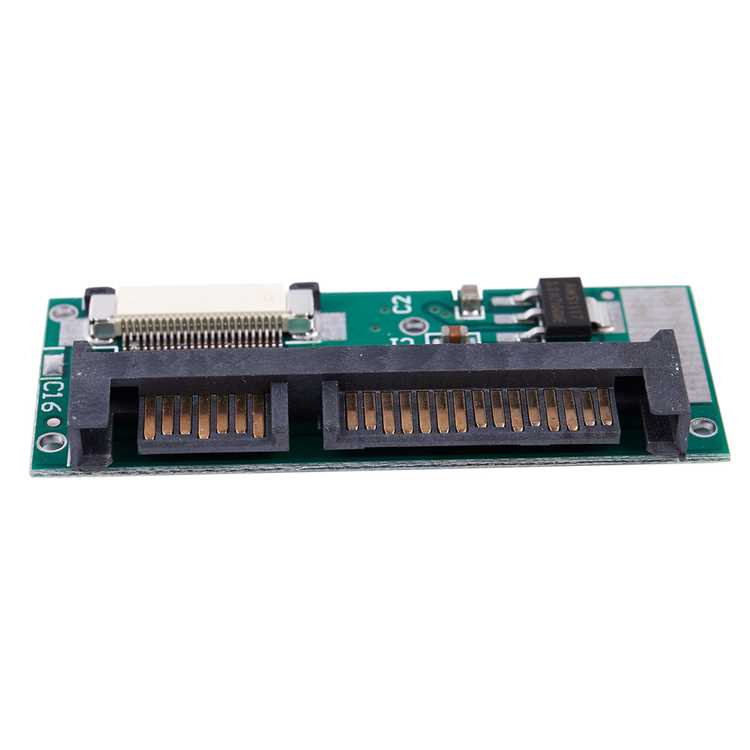

Выравнивание контактов шлейфа с разъемом

Для надежного соединения необходимо точно совместить контакты шлейфа с контактной полосой Zif разъема. Несовпадение даже на 0,1 мм может вызвать неполный контакт или короткое замыкание.

1. Разместите шлейф на ровной поверхности перед вставкой, чтобы исключить изгибы и перекосы.
2. Выравнивайте шлейф так, чтобы медные проводники совпадали с каждым контактом разъема. При необходимости используйте увеличительное стекло для проверки мелких разъемов с шагом 0,5 мм.
3. Легким движением направьте шлейф в паз разъема, удерживая его перпендикулярно контактной поверхности.
4. Проверяйте совпадение контактов по всей длине разъема: крайние контакты должны полностью входить в пазы.
5. Для длинных шлейфов можно временно закрепить один край контактов с помощью малярной ленты или зажима, чтобы исключить смещение при вставке.

Точное выравнивание уменьшает риск повреждения тонких проводников и обеспечивает стабильное электрическое соединение при закрытии фиксатора.

Вставка шлейфа без повреждения разъема

Правильная вставка шлейфа в Zif разъем требует аккуратности и соблюдения последовательности действий. Толщина медных проводников составляет 0,035–0,05 мм, что делает их чувствительными к механическим повреждениям.

Для безопасной вставки выполните следующие действия:

• Убедитесь, что фиксатор разъема полностью открыт и зафиксирован в открытом положении.
• Держите шлейф только за края, не касаясь медных проводников, чтобы избежать загрязнения и повреждений.
• Вставляйте шлейф ровно, без перекосов, по всей ширине разъема. Используйте минимальное усилие, достаточно легкого давления пальцем или пластиковым инструментом.
• Следите, чтобы крайние контакты шлейфа вошли в пазы разъема равномерно, без зазоров.
• После полного размещения проверьте, что шлейф лежит плоско и не скручивается, а контактная полоса полностью входит под фиксатор.

Соблюдение этих рекомендаций предотвращает повреждение разъема и обеспечивает надежный электрический контакт после закрытия фиксатора.

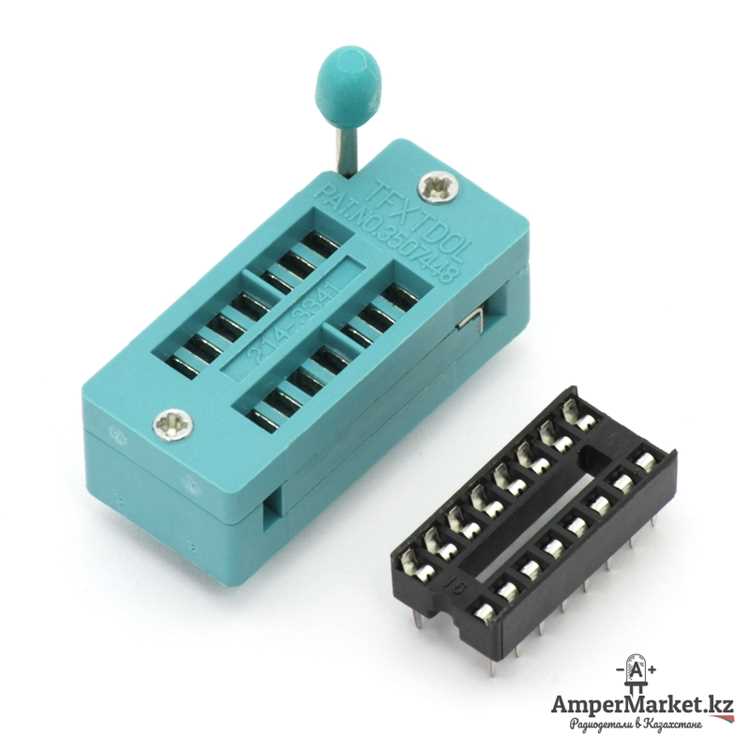

Закрытие фиксатора и проверка надежности соединения

После правильного размещения шлейфа необходимо аккуратно закрыть фиксатор Zif разъема. Для разъемов с подвижной планкой вверх нажимайте на планку равномерно по всей длине до характерного щелчка. Для сдвижных фиксаторов перемещайте планку в нужное положение без рывков.

При закрытии избегайте чрезмерного усилия, чтобы не смять шлейф и не повредить пластик разъема. Контактная полоса должна оставаться ровной, без изгибов или перекосов.

Проверку надежности соединения проводят визуально и электрически:

• Визуально убедитесь, что крайние контакты шлейфа полностью входят под фиксатор и не выступают.
• Легким движением попытайтесь сдвинуть шлейф: он должен оставаться неподвижным.
• При возможности используйте мультиметр для проверки проводимости каждого контакта между шлейфом и платой, чтобы убедиться в отсутствии обрывов.

Правильное закрытие фиксатора и контроль контактов гарантируют стабильную работу устройства и предотвращают неполадки, связанные с плохим соединением.

Методы проверки электрического контакта после подключения

После установки шлейфа в Zif разъем важно убедиться в надежности электрического соединения, чтобы исключить обрывы или короткие замыкания. Наиболее точные методы проверки включают:

• Визуальный контроль: проверь


  Вопрос-ответ:

  Как определить, какой шлейф подходит к моему Zif разъему?

  Для выбора совместимого шлейфа необходимо измерить количество контактов и шаг между ними. Уточните тип фиксатора разъема — подвижная планка вверх или сдвижная планка вбок. Совпадение этих параметров гарантирует правильное соединение без повреждений.

  Можно ли вставлять шлейф в закрытый Zif разъем?

  Нельзя. Вставка шлейфа возможна только при полностью открытом фиксаторе. Попытка вставить шлейф при закрытой планке может погнуть контакты или повредить пластик разъема. Сначала зафиксируйте планку в открытом положении, затем аккуратно вставьте шлейф.

  Как проверить, что шлейф правильно выровнен в разъеме?

  Проверьте совпадение всех медных проводников с контактами разъема. Крайние контакты должны полностью входить в пазы, а полоса шлейфа лежать ровно. Для разъемов с мелким шагом 0,5 мм рекомендуется использовать увеличительное стекло.

  Какие инструменты нужны для безопасного подключения шлейфа к Zif разъему?

  Для работы достаточно антистатической щетки или безворсовой салфетки для очистки контактов и пластиковой лопатки для открытия фиксатора. Металлические предметы не подходят, так как могут повредить тонкие проводники шлейфа и контакты разъема.

  Как проверить надежность электрического контакта после подключения шлейфа?

  Используйте мультиметр в режиме измерения сопротивления или проверки сквозной проводимости. Сопротивление между контактами шлейфа и платой должно быть минимальным, а соседние контакты не должны иметь короткого замыкания. При возможности включите устройство и проверьте работу подключенных компонентов.

  Можно ли использовать любой шлейф с Zif разъемом на ноутбуке?

  Нет. Для правильного подключения шлейф должен совпадать с разъемом по количеству контактов и шагу проводников. Также важно учитывать тип фиксатора: подвижная планка может открываться вверх или сдвигаться вбок. Несоответствующий шлейф приведет к плохому контакту или повреждению разъема.

  Как проверить, что шлейф надежно зафиксирован в разъеме после подключения?

  После вставки шлейфа закройте фиксатор до щелчка или крайнего положения. Проверьте, что контактная полоса лежит ровно и не смещается при легком сдвиге. Для точной проверки используйте мультиметр: каждый контакт шлейфа должен иметь минимальное сопротивление относительно соответствующих точек на плате, а соседние контакты не должны замыкаться.
