Как подключить плату к ардуино

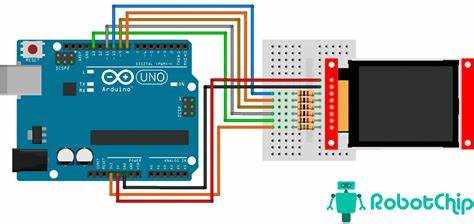

Arduino поддерживает широкий спектр плат и модулей, от датчиков температуры до дисплеев и реле. Чтобы подключение прошло без ошибок, важно заранее определить тип интерфейса: цифровой, аналоговый, I2C или SPI. Для большинства простых датчиков достаточно использовать цифровые или аналоговые пины, избегая сложной разводки.

При подключении необходимо учитывать напряжение питания. Большинство плат Arduino работают на 5 В, однако некоторые сенсоры рассчитаны на 3,3 В. Подключение несовместимого напряжения может вывести плату из строя. Для безопасного соединения стоит использовать резисторы и конвертеры уровней, особенно при работе с I2C устройствами.

Следуя этим рекомендациям, можно минимизировать ошибки и быстро подключить плату к Arduino, обеспечив стабильное взаимодействие с сенсорами и исполнительными устройствами без дополнительного оборудования и сложных схем.

Выбор подходящей платы для Arduino проекта

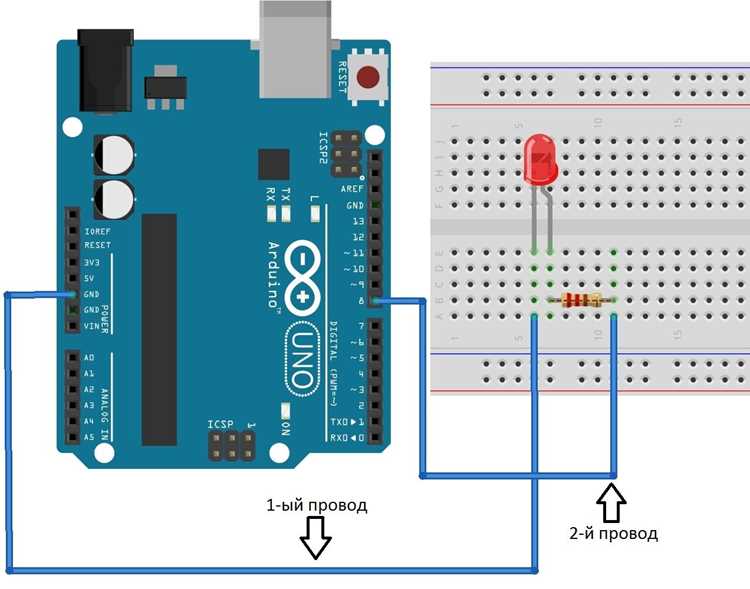

Правильный выбор платы влияет на совместимость с модулями и стабильность работы. Для небольших сенсорных проектов и прототипов подходят платы Arduino Uno и Nano с 14 цифровыми и 6 аналоговыми пинами, напряжение 5 В и стандартный USB-интерфейс.

Если требуется больше входов/выходов или высокая скорость обработки, стоит обратить внимание на платы Arduino Mega 2560 с 54 цифровыми и 16 аналоговыми пинами, а также на встроенный UART для нескольких последовательных устройств.

Для проектов с низким энергопотреблением и портативных устройств удобны платы Arduino Pro Mini или Nano Every, работающие на 3,3 В и поддерживающие режимы сна.

Ключевые критерии выбора:

• Количество пинов: учитывайте цифровые, аналоговые и PWM выходы для всех компонентов.
• Напряжение питания: проверяйте совместимость с подключаемыми датчиками и модулями.
• Объем памяти: для сложных скетчей и библиотек выбирайте платы с большим Flash и SRAM.
• Интерфейсы связи: I2C, SPI, UART необходимы для модулей с последовательным протоколом.

Для беспроводных проектов подходят платы с встроенным модулем Wi-Fi или Bluetooth, например Arduino Uno Wi-Fi Rev2 или Nano 33 IoT, что избавляет от необходимости подключать отдельные модули и упрощает разводку.

Определение типа интерфейса для подключения

Выбор интерфейса зависит от типа платы и подключаемых модулей. Arduino поддерживает несколько стандартных вариантов связи:

• Цифровые пины: используются для включения/выключения устройств, считывания состояния кнопок или датчиков с двумя состояниями (HIGH/LOW).
• Аналоговые пины: позволяют считывать значения с датчиков, измеряющих напряжение в диапазоне 0–5 В (или 0–3,3 В на некоторых платах), например фотосенсоров или потенциометров.
• I2C: двухпроводная шина для подключения нескольких устройств с одинаковым интерфейсом, например, ЖК-дисплеев и датчиков температуры. Требует правильного указания адресов и подтягивающих резисторов 4,7–10 кОм.
• SPI: высокоскоростной интерфейс для модулей памяти, дисплеев и датчиков. Включает отдельные линии MOSI, MISO, SCK и CS для каждого устройства.
• UART (Serial): используется для последовательного обмена данными между Arduino и внешними модулями, например GPS или Bluetooth, с типичной скоростью 9600–115200 бод.

Перед подключением важно сверить документацию модуля с интерфейсами Arduino. Ошибочный выбор шины может привести к некорректной работе или повреждению компонентов. Для нескольких устройств с I2C достаточно одной шины, а SPI требует отдельного CS для каждого устройства.

Подключение через цифровые и аналоговые пины

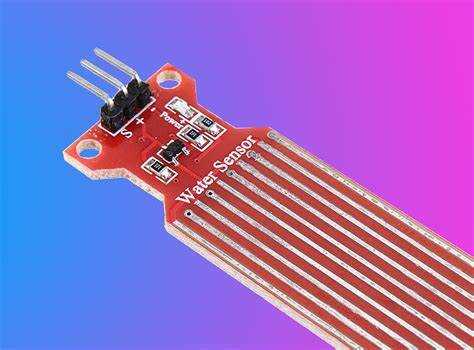

Цифровые и аналоговые пины Arduino позволяют подключать широкий спектр датчиков и исполнительных устройств без дополнительных интерфейсных плат. Для цифровых пинов используется логика HIGH/LOW, что подходит для кнопок, реле и светодиодов. Аналоговые пины считывают значения в диапазоне 0–1023 при 10-битном разрешении АЦП.

Рекомендации по подключению:

• Цифровые пины: подключайте устройства через резисторы, чтобы ограничить ток. Для светодиодов стандартный резистор 220–330 Ом.
• Аналоговые пины: используйте прямое соединение с датчиками, которые выдают напряжение в допустимом диапазоне (0–5 В на Uno, 0–3,3 В на некоторых платах).
• Избегайте перегрузки: суммарный ток с одного порта не должен превышать 40 мА, а по всей плате – 200 мА.
• Использование PWM: цифровые пины с символом ~ поддерживают широтно-импульсную модуляцию для управления яркостью светодиодов и скоростью моторов.

Для стабильной работы подключайте питание к устройствам через отдельные линии VCC и GND, избегая перегрузки одного пина. Проверяйте полярность и напряжение до подачи питания, чтобы предотвратить повреждение платы и датчиков.

Использование шин I2C и SPI для модулей

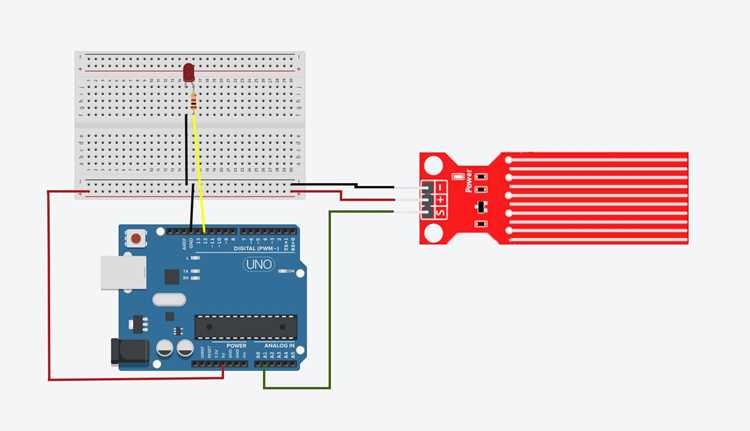

I2C и SPI позволяют подключать несколько модулей к Arduino без использования большого количества пинов. I2C использует две линии: SDA для передачи данных и SCL для синхронизации. На одной шине можно подключить несколько устройств, каждому присваивается уникальный адрес. Для стабильной работы рекомендуется устанавливать подтягивающие резисторы 4,7–10 кОм на линии SDA и SCL.

SPI обеспечивает высокую скорость передачи данных через четыре линии: MOSI, MISO, SCK и CS. Каждый модуль требует отдельной линии CS для выбора устройства. SPI подходит для дисплеев, внешней памяти и сенсоров с большим потоком данных.

Рекомендации по подключению:

• Проверяйте напряжение питания модулей: большинство I2C и SPI устройств работают на 3,3 В или 5 В.
• Не соединяйте несколько модулей SPI без отдельного CS, иначе данные будут конфликтовать.
• Для длинных линий I2C используйте резисторы подтяжки ближе к источнику питания для снижения шумов.
• Всегда сверяйте документацию модулей по адресу I2C и порядку подключения SPI.

Правильная разводка и настройка библиотек в Arduino IDE обеспечивают стабильную работу шины и корректное взаимодействие всех подключенных устройств.

Прямое питание платы от Arduino

Arduino может использоваться как источник питания для подключаемых плат и модулей. На платах Uno и Nano линии 5V и 3,3V обеспечивают стабильное напряжение для датчиков и небольших исполнительных устройств. Максимальный ток на пине 5V обычно составляет 500 мА при питании через USB и до 1 А при внешнем источнике через Vin.

Рекомендации по прямому питанию:

• Проверяйте суммарный ток: подключаемые модули не должны превышать допустимую нагрузку на пины и стабилизатор.
• Используйте конденсаторы 10–100 мкФ на линиях питания для снижения шумов и предотвращения кратковременных просадок напряжения.
• Следите за полярностью: подключение в обратной полярности может вывести плату или модуль из строя.
• Для устройств с высоким потреблением (моторы, сервоприводы) лучше использовать отдельный источник питания, соединяя только общий GND с Arduino.

Соблюдение этих правил позволяет использовать Arduino как удобный источник питания для большинства сенсоров и модулей без необходимости дополнительных стабилизаторов или адаптеров.

Подключение сенсоров и исполнительных устройств

При подключении сенсоров и исполнительных устройств важно учитывать тип сигнала и потребляемый ток. Цифровые датчики подключаются к цифровым пинам Arduino, аналоговые – к аналоговым. Для сенсоров с I2C или SPI требуется соответствующая шина с корректными адресами и линиями CS, если используется SPI.

Рекомендации по подключению:

• Соблюдайте напряжение питания: большинство датчиков работают на 3,3 В или 5 В, превышение напряжения может вывести их из строя.
• Используйте резисторы и ограничители тока для светодиодов, реле и других исполнительных устройств.
• Для моторов и сервоприводов рекомендуется отдельный источник питания, соединяя только общий GND с Arduino.
• Проверяйте подключение GND всех устройств, чтобы избежать плавающих сигналов и некорректной работы сенсоров.
• Тестируйте работу каждого устройства отдельно перед подключением в общую цепь, это уменьшает вероятность коротких замыканий и конфликтов сигналов.

Правильная разводка и проверка каждого соединения позволяет безопасно подключать сенсоры и исполнительные устройства, обеспечивая стабильную работу проекта без сбоев.

Проверка соединений и тестирование сигнала

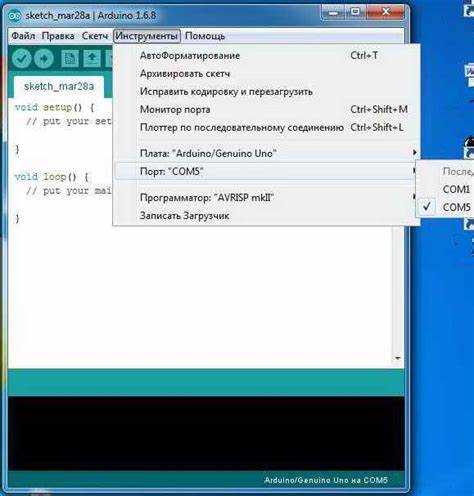

Перед подачей питания на Arduino важно убедиться в корректности всех соединений. Использование мультиметра позволяет проверить наличие контакта и правильное напряжение на пинах. Неправильное подключение может привести к короткому замыканию или повреждению платы и модулей.

Пример контроля соединений и сигналов:

Регулярная проверка соединений и тестирование сигналов минимизируют ошибки в работе проекта и позволяют выявить проблемы до запуска сложной логики.

Типичные ошибки при подключении и их исправление

При работе с Arduino наиболее частые ошибки связаны с неправильным подключением пинов, несовместимым напряжением и перегрузкой линий питания. Цифровые и аналоговые пины могут быть перепутаны, а линии GND и VCC соединены некорректно, что приводит к отсутствию отклика или повреждению компонентов.

Распространенные ошибки и способы их исправления:

• Неправильное напряжение питания: проверяйте документацию модулей. Сенсоры на 3,3 В не следует подключать к пину 5V без преобразователя уровней.
• Перегрузка пинов: суммарный ток не должен превышать 40 мА на пин и 200 мА для всей платы. Для мощных исполнительных устройств используйте отдельный источник питания.
• Ошибки при подключении I2C: убедитесь, что адреса устройств уникальны и линии SDA/SCL имеют подтягивающие резисторы 4,7–10 кОм.
• Конфликты SPI: каждый модуль должен иметь отдельную линию CS. Совмещение CS приводит к некорректной передаче данных.
• Отсутствие общего GND: все подключенные устройства должны иметь общий провод земли с Arduino для корректной работы сигналов.
• Плохой контакт в разъемах: проверяйте пайку и фиксацию проводов, используйте мультиметр для контроля соединений.

Своевременная проверка всех соединений и соблюдение параметров напряжения и тока позволяет быстро выявлять ошибки и обеспечивает стабильную работу подключенных плат и модулей.

Вопрос-ответ:

Какая плата Arduino подойдет для подключения нескольких датчиков одновременно?

Для подключения нескольких датчиков лучше использовать Arduino Mega 2560, которая имеет 54 цифровых и 16 аналоговых пинов. Если устройства используют шины I2C или SPI, Mega позволяет подключить несколько модулей без конфликта сигналов, благодаря большому количеству линий и встроенному UART.

Можно ли напрямую подключить мотор к цифровому пину Arduino?

Прямое подключение мотора к цифровому пину не рекомендуется, так как мотор может потреблять ток, превышающий допустимый предел пина (40 мА). Для управления мотором следует использовать драйвер или транзистор, а питание подавать с отдельного источника, соединяя общий GND с Arduino.

Как определить, какой интерфейс использовать для конкретного датчика?

Необходимо изучить документацию датчика. Если у него есть только два состояния (включено/выключено), используется цифровой пин. Для измерения аналоговых значений, например, напряжения или температуры, подключайте к аналоговому пину. Модули с I2C требуют линий SDA и SCL, а SPI — MOSI, MISO, SCK и отдельного CS.

Что делать, если плата не реагирует после подключения датчика?

Сначала проверьте правильность подключения проводов: VCC, GND и сигнальные линии. Убедитесь, что напряжение соответствует требованиям датчика. Проверяйте контакт с помощью мультиметра и тестового скетча для чтения данных с датчика. Также убедитесь, что выбранный интерфейс (цифровой, аналоговый, I2C или SPI) соответствует модулю.

Как безопасно подключить несколько модулей I2C к одной Arduino?

На одной шине I2C можно подключить несколько устройств, если у каждого уникальный адрес. Линии SDA и SCL должны иметь подтягивающие резисторы 4,7–10 кОм. Перед подключением убедитесь, что суммарный ток потребления не превышает возможности питания Arduino, и правильно соедините общий GND всех модулей.

Можно ли подключать одновременно несколько сенсоров к Arduino через цифровые пины?

Да, можно, если учитывать количество доступных пинов и допустимый ток. Для стандартной платы Uno доступно до 14 цифровых пинов, каждый из которых выдерживает до 40 мА. При подключении нескольких сенсоров с высоким потреблением лучше использовать транзисторы или драйверы, чтобы не перегружать пины. Для упрощения подключения нескольких устройств также можно использовать шины I2C или SPI.

Как проверить правильность подключения модуля по шине I2C?

Для проверки используйте скетч i2c_scanner, который выводит адреса всех подключенных устройств на монитор Arduino. Убедитесь, что линии SDA и SCL подключены правильно, подтянуты резисторами 4,7–10 кОм, а у каждого модуля уникальный адрес. Дополнительно можно измерить напряжение на линиях мультиметром: оно должно соответствовать требованиям модулей, обычно 3,3 В или 5 В.
