Крепление тросика к талрепу применяется при монтаже ограждений, растяжек, навесов и такелажных систем, где требуется точная регулировка натяжения. Ошибка на этапе фиксации приводит к сползанию зажимов, повреждению жил троса и самопроизвольному ослаблению узла под нагрузкой. Для надежного результата важно учитывать диаметр троса, тип талрепа и допустимую рабочую нагрузку, а не ограничиваться визуальной совместимостью деталей.
Для стальных тросов диаметром 3–6 мм чаще всего используют талрепы с проушиной или вилкой, рассчитанные на нагрузку не ниже 300–800 кг. Конец троса требует подготовки: обрезка без расплющивания, формирование петли с коушем и установка зажимов с правильной ориентацией скобы. Игнорирование коуша при постоянной нагрузке ускоряет износ троса в месте перегиба, особенно при вибрациях.
Регулировка натяжения выполняется только после фиксации троса и предварительной проверки резьбы талрепа. Перекос резьбовых частей или попытка тянуть трос за счет недожатых зажимов приводит к повреждению узла уже при первых циклах нагрузки. Практика показывает, что затяжка зажимов с моментом, соответствующим их размеру, и контроль длины свободного хвоста троса снижают риск срыва крепления.
В статье разобраны прикладные шаги крепления тросика на талрепе с учетом реальных условий монтажа: от подбора комплектующих до финальной проверки узла под нагрузкой. Материал ориентирован на работы с ручным инструментом и стандартными такелажными элементами, доступными в строительных и судовых магазинах.

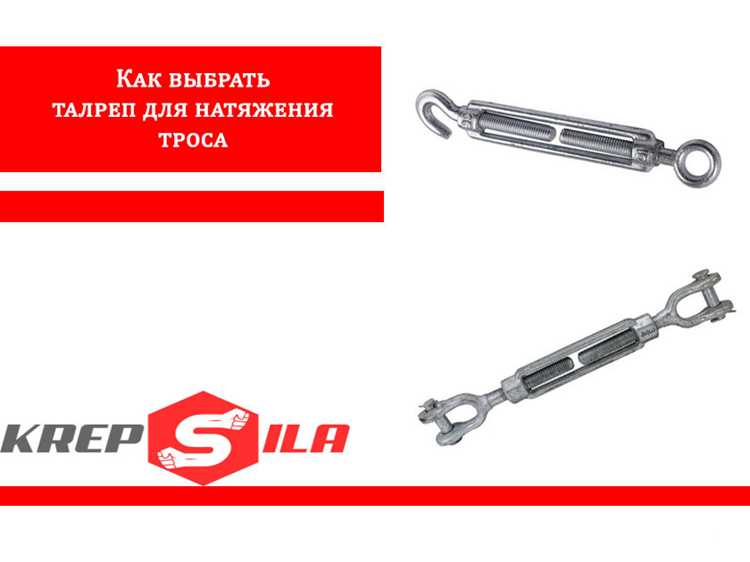

Выбор типа талрепа под диаметр и материал тросика
Подбор талрепа начинается с определения рабочего диаметра троса и его конструкции: однопрядный, многопрядный, с оцинковкой или без покрытия. Эти параметры напрямую влияют на допустимую нагрузку и требования к материалу корпуса талрепа. Несоответствие по прочности приводит к деформации резьбы или обрыву узла при натяжении.
Материал талрепа выбирают с учетом условий эксплуатации:
- углеродистая сталь – для сухих помещений и временных конструкций;
- оцинкованная сталь – для уличных работ без постоянного контакта с водой;
- нержавеющая сталь A2 – для влажной среды и навесов;
- нержавеющая сталь A4 – для морской воды и химически активной среды.
Диаметр резьбы талрепа должен соответствовать расчетной нагрузке троса с запасом по рабочему значению, а не по разрывному. На практике применяют следующую привязку:
- трос 2 мм – талреп М4;
- трос 3 мм – талреп М5;
- трос 4 мм – талреп М6;
- трос 5 мм – талреп М8;
- трос 6 мм – талреп М10.
Тип концов талрепа определяет способ соединения с тросом и опорной точкой:
- проушина – для петель с коушем и зажимами;
- вилка – для крепления к скобам, рым-болтам и пластинам;
- крюк – только для съемных и ненагруженных узлов.
Для стальных тросиков с ПВХ-оболочкой расчет ведут по диаметру металлического сердечника. Оболочка в зоне зажима удаляется полностью, иначе выбор талрепа по внешнему диаметру приведет к заниженной нагрузочной способности соединения.
Дополнительно проверяют длину корпуса талрепа и ход резьбы. При установке в рабочее положение резьбовые части должны быть вкручены не менее чем на две трети длины, чтобы исключить срыв витков при натяжении троса.
Подготовка конца тросика перед установкой в талреп
Качество крепления тросика к талрепу напрямую зависит от состояния его конца. Перед монтажом трос обрезают строго перпендикулярно оси с помощью тросореза или отрезного диска с тонким кругом. Использование бокорезов приводит к расплющиванию жил и затрудняет формирование петли. Допустимое отклонение среза – не более 1–2 мм, иначе нагрузка распределяется неравномерно.
Сразу после обрезки конец троса фиксируют от распускания. Для диаметров до 4 мм применяют временную обмотку из изоленты или малярной ленты на длине 20–30 мм, для тросов 5–6 мм – мягкую отожженную проволоку с плотной навивкой. Обмотку снимают только после установки коуша или зажимов.
При формировании петли под проушину талрепа используют коуш, соответствующий диаметру троса. Коуш предотвращает перелом жил на радиусе изгиба и снижает локальный износ. Петлю формируют без перекрещивания прядей, с минимальным зазором между коушем и тросом, чтобы нагрузка передавалась по всей поверхности.
Если трос имеет полимерную оболочку, ее удаляют на длине не менее 1,5–2 диаметров будущей петли. Оставленная оболочка под зажимами снижает силу трения, из-за чего трос со временем вытягивается из соединения при работе талрепа.
Перед окончательной фиксацией проверяют состояние жил: надломленные, торчащие или поврежденные пряди удаляют повторной обрезкой. Установка троса с дефектами на конце увеличивает риск обрыва именно в зоне крепления, независимо от запаса прочности талрепа.
Использование коуша и зажимов для фиксации тросика
Коуш устанавливают в петлю троса для защиты жил от излома и истирания в точке контакта с проушиной талрепа. Размер коуша подбирают строго под диаметр троса: слишком большой не обеспечивает плотного прилегания, слишком малый деформирует пряди при нагрузке. Материал коуша должен соответствовать материалу талрепа и условиям эксплуатации, чтобы исключить ускоренную коррозию.
Для фиксации петли применяют болтовые тросовые зажимы с кованой скобой и прижимной планкой. Количество зажимов зависит от диаметра троса: для 2–3 мм используют минимум два зажима, для 4–5 мм – три, для 6 мм – не менее четырех. Расстояние между зажимами выдерживают в пределах 5–7 диаметров троса, начиная от коуша.
Ориентация зажимов имеет принципиальное значение. Скоба всегда устанавливается на свободный конец троса, а прижимная планка – на нагруженную ветвь. Нарушение этого правила приводит к пережатию рабочих жил и снижению несущей способности соединения.
Затяжку гаек выполняют равномерно, поочередно, без перекоса скобы. Для тросов диаметром до 5 мм применяют ручной ключ без удлинителей; избыточный момент деформирует пряди и вызывает локальные надрывы. После первичной затяжки соединение нагружают, затем выполняют контрольную подтяжку всех зажимов.
Свободный хвост троса после последнего зажима оставляют длиной не менее 8–10 диаметров. Его не обрезают вплотную и не загибают в сторону рабочей ветви, чтобы сохранить возможность повторной подтяжки и визуального контроля смещения зажимов при эксплуатации.
Порядок установки тросика в проушину или вилку талрепа
Перед установкой тросика талреп переводят в среднее положение резьбы, чтобы сохранить запас для последующего натяжения и ослабления. Обе резьбовые части должны быть вкручены симметрично, без перекоса корпуса. Монтаж на полностью выкрученном или почти закрученном талрепе ограничивает регулировку и увеличивает нагрузку на резьбу.
При использовании талрепа с проушиной петлю троса с коушем заводят в проушину без принудительного разворота. Коуш должен свободно лечь по радиусу, без точечного контакта. Если проушина меньше коуша по ширине, заменяют либо коуш, либо тип талрепа, а не подгибают элементы.
Для талрепа с вилкой тросик напрямую не зажимают. В вилку устанавливают соединительный элемент – скобу или палец с шайбой и шплинтом, после чего фиксируют петлю троса с коушем. Палец должен проходить через отверстия без люфта, но и без забивания молотком, чтобы не деформировать щеки вилки.
Ось петли троса должна совпадать с направлением нагрузки. Перекрученный трос или смещенная петля создают боковое усилие на проушину или вилку, что ускоряет износ соединения и может привести к изгибу резьбовых наконечников талрепа.
После установки проверяют, чтобы трос не касался корпуса талрепа и не задевал резьбовую часть при натяжении. Минимальный зазор предотвращает перетирание жил при работе конструкции под переменной нагрузкой.
Вопрос-ответ:
Как правильно выбрать размер талрепа для стального троса?
Размер талрепа выбирается в зависимости от диаметра троса. Для тросов диаметром 2–3 мм выбирают талрепы с резьбой М4–М5, для 4–5 мм — М6–М8, а для 6 мм — М10. Также важно учитывать нагрузку, которая будет возлагаться на систему. Талреп должен обеспечивать не только соответствие диаметра, но и достаточную прочность для выполнения требуемых задач.
Нужно ли использовать коуш при установке троса в талреп?
Да, коуш обязателен для правильного закрепления троса. Он защищает жилы троса от перегиба и износа в месте соединения с талрепом. Коуш должен быть подобран в соответствии с диаметром троса, чтобы плотно охватывать его и равномерно распределять нагрузку. Это предотвращает повреждения троса в месте крепления и продлевает срок службы соединения.
Как правильно подготовить конец тросика перед установкой в талреп?
Перед установкой троса в талреп его конец нужно обрезать с помощью тросореза, чтобы избежать расплющивания прядей. Обрезка должна быть ровной, а края — чистыми. Затем, если трос многопрядный, его концы фиксируют от распускания с помощью изоленты или проволоки. Если трос имеет полимерную оболочку, её удаляют в зоне установки, чтобы избежать повреждения зажимов и гарантировать прочную фиксацию.
Какие ошибки могут привести к неправильному креплению троса в талрепе?
Одна из основных ошибок — это неправильная затяжка зажимов. Если зажимы затянуты слишком сильно или, наоборот, слишком слабо, это может привести к повреждению жил троса или его ослаблению. Также важно правильно установить коуш, чтобы он полностью соответствовал диаметру троса. Ошибки в ориентации зажимов — скоба должна быть на свободном конце троса — также могут повлиять на прочность крепления. Неправильная установка троса в проушину или вилку талрепа, когда трос перекручен или плохо сориентирован, может вызвать повреждения или быстрый износ элементов крепления.
