Redmi Note 7 – устройство с цельнометаллическим корпусом и защёлками по периметру, что усложняет разборку без повреждений. Перед началом работы подготовьте инструменты: пластиковую лопатку (или медиатор), отвёртку Phillips PH00, пинцет и фен для нагрева клеевых соединений. Температура нагрева дисплея не должна превышать 60–70°C, иначе рискуете повредить OLED-матрицу или аккумулятор.
Первым шагом снимается задняя крышка. Для этого прогрейте края корпуса феном в течение 1–2 минут, затем аккуратно подденьте лопаткой зазор между крышкой и рамкой. Начинайте с нижнего торца – там расположены менее критичные защёлки. Избегайте резких движений: пластиковые фиксаторы хрупкие и могут сломаться при чрезмерном усилии.
После снятия крышки отключите аккумулятор. Разъём батареи находится под металлическим экраном, закреплённым на 5 винтах PH00. Отсоедините шлейф пальцами или пинцетом, потянув его строго вверх. Не используйте металлические инструменты – короткое замыкание на материнской плате выведет телефон из строя.
Дисплейный модуль держится на клеевой основе и защёлках. Нагрейте экран феном по периметру, затем вставьте лопатку в нижний правый угол и медленно ведите её вдоль рамки. Если клей не поддаётся, повторно прогрейте проблемный участок. Шлейф дисплея подключается к плате через ZIF-разъём – открывайте его осторожно, поддев фиксатор ногтем или пластиковым инструментом.
При сборке замените старый клей на новый. Для задней крышки подойдёт двухсторонний скотч 3M 300LSE толщиной 0,15 мм, а для дисплея – клеевой состав LOCA или аналогичный. Наносите клей равномерно, избегая попадания на шлейфы и коннекторы. Перед установкой крышки проверьте работоспособность всех модулей.

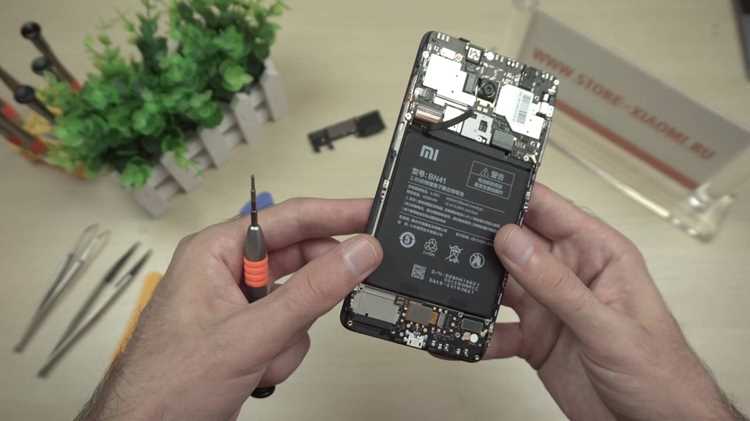

Какие инструменты понадобятся для разборки смартфона
Для разборки Redmi Note 7 потребуется набор специализированных инструментов, без которых высока вероятность повреждения корпуса или внутренних компонентов. Основной комплект включает:
- Пластиковые лопатки (2–3 шт.) – для безопасного отделения задней крышки от рамки. Рекомендуются инструменты из нейлона или поликарбоната толщиной 0,8–1,2 мм.
- Металлический спуджер с плоским и загнутым концом – для отсоединения шлейфов и поддевания мелких элементов.
- Отвёртки: крестовая PH00 (для винтов 1,2–1,5 мм) и пятигранная Y00 (для винтов на материнской плате).
- Пинцет с антистатическим покрытием – для работы с мелкими деталями (например, коннекторами камеры).
- Присоска с силиконовым ободом – для снятия экрана без повреждения дисплея.
Дополнительно пригодятся термофен с регулировкой температуры (80–120°C) и термоклей для повторной сборки. Без прогрева клеевого слоя задняя крышка может треснуть при попытке снятия. Для работы с аккумулятором используйте пластиковый инструмент с плоским наконечником – металлические предметы могут вызвать короткое замыкание.
Обязательно подготовьте рабочее место: антистатический коврик, магнитный держатель для винтов (или лоток с ячейками) и яркое освещение. Винты Redmi Note 7 отличаются по длине и типу резьбы – перепутав их при сборке, можно повредить корпус или плату. Для фиксации шлейфов используйте изоленту или специальные зажимы.
Избегайте инструментов с острыми краями – они царапают пластиковые элементы корпуса. Для чистки контактов подойдёт безворсовая салфетка и спирт (изопропиловый, 90%+). Не применяйте металлические щётки или абразивы – они оставляют микроцарапины на контактных площадках.
Как правильно снять заднюю крышку без повреждений
Вставьте пластиковую лопатку или медиатор толщиной не более 0,5 мм в зазор между крышкой и корпусом у нижнего торца устройства. Аккуратно проведите инструментом вдоль края, приподнимая крышку на 1–2 мм, но не отрывая полностью. Если клей не поддается, повторно прогрейте проблемный участок. Избегайте использования металлических предметов – они царапают пластиковые защелки и алюминиевую рамку.
После отделения нижней части крышки переместитесь к боковым граням. Работайте поочередно с каждой стороны, постепенно увеличивая зазор. На углах клей держится прочнее – здесь потребуется приложить чуть больше усилий, но без рывков. Если крышка начинает деформироваться, остановитесь и прогрейте участок повторно. Полное снятие крышки занимает 5–10 минут при правильном подходе.
После отделения крышки удалите остатки клея с корпуса и внутренней поверхности крышки с помощью изопропилового спирта (концентрация 90% и выше) и безворсовой салфетки. Не используйте острые предметы для очистки – это может повредить антенные линии или датчики. Обратите внимание на тонкий шлейф сканера отпечатков пальцев: он крепится к крышке и легко рвется при неосторожном обращении.
Перед обратной установкой крышки нанесите новый клеевой слой. Подойдет двусторонний скотч 3M VHB толщиной 0,1 мм или специальный термоклей для смартфонов. Наклейте полоски по периметру корпуса, избегая области камеры и сканера отпечатков. Убедитесь, что шлейф сканера правильно подключен и не пережат. Прижмите крышку равномерно, начиная с верхней части, чтобы избежать образования воздушных пузырей.
После сборки проверьте герметичность конструкции. Включите устройство и убедитесь, что сканер отпечатков и беспроводные модули работают корректно. Если крышка отходит в одном из углов, разберите устройство повторно и добавьте клей на проблемный участок. Избегайте использования телефона в условиях повышенной влажности в течение 24 часов после разборки – это время необходимо для полного схватывания клея.
Отсоединение шлейфов и аккумулятора перед дальнейшей разборкой
Перед отключением шлейфов убедитесь, что устройство полностью обесточено – выньте SIM-карты и отсоедините зарядное устройство. Основные шлейфы на Redmi Note 7 расположены под металлической пластиной в верхней части материнской платы: дисплейный (широкий, 12-контактный), сенсорный (узкий, 6-контактный) и шлейф фронтальной камеры с датчиками. Используйте пластиковый медиатор или пинцет с антистатическим покрытием, чтобы поддеть фиксаторы – металлические защёлки отщёлкиваются движением вверх под углом 30–45 градусов. Не тяните шлейфы за провода: удерживайте их за пластиковую основу, иначе рискуете повредить контактные дорожки. После отсоединения шлейфов отложите их в сторону, избегая касания с металлическими поверхностями.
Аккумулятор крепится на двусторонний скотч толщиной 0,15 мм – для его безопасного извлечения прогрейте заднюю часть корпуса феном при температуре 60–70°C в течение 1–2 минут, сосредоточив поток на нижней трети устройства. Вставьте тонкую пластиковую лопатку между аккумулятором и рамкой, начиная с правого нижнего угла, и медленно ведите её вдоль клеевого слоя, не допуская прогиба батареи более чем на 2 мм. Если скотч не поддаётся, нанесите 2–3 капли изопропилового спирта (90%+) по периметру и подождите 30 секунд. Отсоединив аккумулятор, сразу отключите его шлейф от материнской платы – коннектор расположен слева от центрального чипа, имеет чёрный фиксатор, который нужно сдвинуть в сторону перед извлечением.
Демонтаж дисплейного модуля и его особенности
Дисплейный модуль Redmi Note 7 крепится к корпусу 12 винтами Torx T3 и клеевым слоем по периметру. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при случайном повреждении шлейфа. Используйте пластиковую лопатку для отделения модуля от рамки – металлические инструменты могут повредить гибкие шлейфы или сенсорный слой.
Шлейф дисплея расположен в верхней части модуля и подключается к материнской плате через ZIF-разъем. Отсоединяйте его аккуратно, потянув за язычок фиксатора в сторону, а не вверх. При обратной сборке убедитесь, что шлейф вставлен до упора – неполное подключение приведет к отсутствию изображения или артефактам на экране.
Клеевой слой под дисплеем неоднороден: в нижней части он толще из-за дополнительной фиксации батареи. Для размягчения клея используйте термофен с температурой 60–70°C, равномерно прогревая края модуля в течение 1–2 минут. Избегайте перегрева центральной части – это может повредить OLED-матрицу.
При замене дисплея учитывайте совместимость модулей. Оригинальные запчасти имеют маркировку «L1803F» или «L1803G» на обратной стороне шлейфа. Сторонние аналоги могут не поддерживать функцию Always On Display или иметь отклонения в цветопередаче. Проверяйте соответствие по таблице:
| Маркировка | Тип матрицы | Особенности |
|---|---|---|
| L1803F | AMOLED | Поддержка AOD, оригинальная калибровка |
| L1803G | AMOLED | Улучшенная яркость, совместимость с MIUI 12+ |
| Неоригинал | OLED/IPS | Возможны проблемы с сенсором или цветовым охватом |
После демонтажа очистите рамку от остатков клея изопропиловым спиртом (концентрация 90% и выше). Используйте безворсовую салфетку – частицы пыли или ворсинки приведут к появлению пузырей при установке нового модуля. Наносите новый клеевой слой только после полного высыхания поверхности.
При установке дисплея сначала подключите шлейф к материнской плате, затем аккуратно прижмите модуль к рамке, начиная с верхней части. Проверьте работоспособность сенсора и экрана до окончательной фиксации винтами – это позволит избежать повторного разбора при обнаружении дефектов.
Винты крепления дисплея имеют разную длину: 4 верхних – 3,5 мм, 8 боковых – 2,8 мм. Перепутывание приведет к повреждению резьбы в корпусе или неполному прилеганию модуля. Для удобства разложите их в порядке снятия или используйте магнитный коврик с маркировкой.
После сборки протестируйте устройство в течение 10–15 минут: проверьте равномерность подсветки, отсутствие битых пикселей и корректность работы сенсора. Если на экране появляются пятна или искажения, повторно разберите модуль и убедитесь в отсутствии зазоров между дисплеем и рамкой.
Как извлечь материнскую плату и не повредить контакты
Перед началом отсоедините все шлейфы, подключённые к материнской плате. На Redmi Note 7 их четыре: дисплея, аккумулятора, камеры и кнопок управления. Используйте пластиковый медиатор или пинцет с антистатическим покрытием, чтобы аккуратно поддеть фиксаторы. Шлейфы закреплены на защёлках – тяните их строго параллельно плате, избегая рывков. Повреждение контактных площадок на шлейфе или разъёме приведёт к неработоспособности модуля после сборки.
Открутите винты, удерживающие плату. В модели Redmi Note 7 используется 12 крестовых винтов типа T3: 4 по периметру, 3 возле разъёма зарядки, 2 у камеры и 3 в нижней части. Сразу складывайте их в магнитный лоток или маркируйте скотчем по зонам – перепутанные винты при сборке могут сорвать резьбу или не обеспечить нужного прижима. Не применяйте силу при откручивании: если винт не поддаётся, капните каплю изопропилового спирта и подождите 2–3 минуты.
После снятия винтов плата остаётся зафиксированной на клеевых точках. Прогрейте заднюю часть корпуса феном при температуре 60–70°C в течение 30–40 секунд – это размягчит клей. Вставьте пластиковую лопатку между платой и рамкой, начиная с угла возле динамика. Двигайтесь по периметру, слегка приподнимая плату, но не отрывая её резко. В зоне модуля NFC (верхний левый угол) клей особенно прочный – действуйте медленно, чтобы не повредить антенный контур.
Приподняв плату на 1–1,5 см, отсоедините коаксиальные кабели антенн. Они припаяны к контактным площадкам на плате и легко отрываются при неосторожном движении. Захватите кабель ближе к разъёму пинцетом и потяните вдоль оси, избегая боковых нагрузок. Если кабель не поддаётся, прогрейте паяное соединение паяльным феном при 200°C в течение 5 секунд – припой расплавится, и кабель отсоединится без усилий.
Перед полным извлечением осмотрите плату на наличие скрытых защёлок или дополнительных креплений. В Redmi Note 7 часто встречается пластиковый фиксатор возле разъёма SIM-карты – его нужно отжать тонкой отвёрткой. После извлечения положите плату на антистатический коврик контактными площадками вверх. Не кладите её на металлические поверхности или рядом с источниками статического электричества: даже кратковременный разряд может вывести из строя микросхемы памяти или процессор.
Замена динамиков и других мелких компонентов
Redmi Note 7 использует два динамика: основной разговорный (верхний) и мультимедийный (нижний). Первый крепится на пластиковом кронштейне с тремя контактными площадками, второй – на металлической рамке с гибким шлейфом. Для замены потребуются пинцет с антистатическим покрытием, отвёртка P2 (0.8 мм) и паяльная станция с феном на 300–350°C.
Верхний динамик демонтируется после снятия дисплейного модуля. Отсоедините шлейф аккумулятора, затем аккуратно подденьте динамик за края пластикового корпуса – он фиксируется клеем. При установке нового замените клей на двухсторонний скотч 3M VHB или аналог толщиной 0.15 мм. Нижний динамик извлекается через нижний торец после удаления защитной рамки и отпайки шлейфа от материнской платы.
Шлейфы динамиков часто повреждаются при неаккуратном демонтаже. Проверьте целостность дорожек под микроскопом или мультиметром в режиме прозвонки. Если обнаружены разрывы, замените шлейф целиком – ремонт дорожек фольгой или токопроводящей пастой ненадёжен. При пайке используйте флюс на основе канифоли и олово с содержанием серебра (Sn62Pb36Ag2) для предотвращения холодных спаев.
Микрофон Redmi Note 7 расположен рядом с нижним динамиком и подключается через отдельный разъём на плате. При замене отпаяйте его с материнской платы, предварительно зафиксировав контакты пинцетом. Новый микрофон должен иметь сопротивление 1.2–1.5 кОм – проверьте параметр перед установкой. Избегайте перегрева: температура пайки не должна превышать 320°C, время воздействия – 3 секунды.
Вибромотор крепится к корпусу на клеевой основе и подключается через двухконтактный разъём. Для замены отсоедините шлейф, затем прогрейте мотор феном при 180°C в течение 10–15 секунд – клей размягчится. Новый мотор должен соответствовать оригинальному по габаритам (8×3.5×2.5 мм) и частоте вибрации (180–220 Гц). При установке нанесите термоклей с температурой плавления 120°C.
Датчик приближения и освещения объединён в один модуль, расположенный рядом с фронтальной камерой. Для замены отсоедините шлейф от платы, затем аккуратно подденьте модуль пластиковой лопаткой – он фиксируется на клее. При установке нового датчика убедитесь, что прозрачное окошко не загрязнено: пыль или отпечатки пальцев искажают показания. Калибровку датчика можно выполнить через инженерное меню (*#*#6484#*#*).
Кнопки громкости и питания подключаются через единый шлейф, который часто повреждается при падениях. Для замены отпаяйте шлейф от платы, затем извлеките кнопки из корпуса, поддев их за края. Новый шлейф должен иметь толщину 0.1 мм и ширину контактов 0.5 мм. При пайке используйте трафарет для точного позиционирования контактов – смещение даже на 0.1 мм приведёт к неработоспособности кнопок.
После замены любого компонента проверьте его работоспособность до сборки устройства. Для динамиков – воспроизведите аудиофайл с частотой 1 кГц, для микрофона – запишите голос, для датчиков – протестируйте в инженерном меню. Если компонент не работает, повторно проверьте пайку, целостность шлейфов и соответствие параметров оригинальным спецификациям.
