Как проверить термодатчик в духовом шкафу

Термодатчик духовки определяет точность нагрева и поддержание температуры. Даже небольшое отклонение в 5–10 °C может привести к пересушиванию или недожарке блюд. Проверка датчика не требует разборки всей техники и может выполняться с мультиметром или тестером сопротивления.

Перед началом работы отключите духовку от сети и убедитесь, что температура внутренних элементов равна комнатной. Для большинства моделей номинальное сопротивление термодатчика при 25 °C составляет 1100–1300 Ом. Любые значительные отклонения указывают на необходимость замены или калибровки.

При проверке измеряйте сопротивление напрямую на клеммах датчика. Если мультиметр показывает нестабильные значения при плавном изменении температуры, это свидетельствует о повреждении чувствительного элемента или перегибе проводки. В таких случаях эксплуатация духовки может быть опасной и ухудшает качество выпечки.

Регулярная диагностика термодатчика каждые 6–12 месяцев обеспечивает стабильное приготовление блюд и предотвращает перегрев нагревательных элементов. Включение проверки в плановое обслуживание духовки помогает выявлять скрытые дефекты до появления явных проблем с температурным режимом.

Как определить признаки неисправности термодатчика

Основной индикатор поломки термодатчика – резкое отклонение температуры внутри духовки от установленной. Если термодатчик исправен, при настройке на 180 °C реальная температура должна отличаться не более чем на ±5 °C. Значительные перепады, самопроизвольное включение и выключение нагрева, а также слишком долгий разогрев до заданной температуры указывают на возможный обрыв или короткое замыкание в датчике. При этом визуальная проверка контактов на наличие окисления или повреждений также необходима: даже небольшой налёт на клеммах может вызвать неверные показания.

Дополнительно можно использовать мультиметр для измерения сопротивления термодатчика: при комнатной температуре нормальные значения обычно находятся в диапазоне 1,0–3,0 кОм, в зависимости от модели духовки. Если сопротивление сильно отличается от нормы или показывает бесконечность, датчик подлежит замене. Также сигналом неисправности является постоянное мигание индикатора температуры на панели управления: это часто свидетельствует о нестабильных сигналах от термодатчика, что делает контроль температуры невозможным.

Необходимые инструменты для проверки датчика температуры

Для точной диагностики термодатчика духовки потребуется мультиметр с функцией измерения сопротивления. Предпочтительно выбирать модели с диапазоном от 0 до 20 кОм и точностью не хуже ±1%. Это позволит определить исправность терморезистора без погрешностей.

Термодатчики духовки обычно имеют сопротивление от 1100 Ом при 25 °C до 150 Ом при 300 °C. Для удобства проверки понадобится термостойкий зажим-крокодил или щупы с изоляцией до 250 °C, чтобы безопасно подключаться к контактам датчика.

Важно иметь спиртовой или контактный очиститель для клемм. На термодатчике часто скапливается окисленная пленка, и без очистки мультиметр может показать неверные значения сопротивления.

Температурный эталон также полезен. Например, термометр с погрешностью ±1 °C или кипящая вода для проверки диапазона низких и высоких температур. Это помогает убедиться, что сопротивление датчика соответствует реальной температуре.

Для фиксации показаний удобно использовать таблицу, где фиксируется сопротивление при разных температурах. Ниже приведен пример такой таблицы:

Дополнительно полезен изоляционный пинцет для работы с датчиком после отключения духовки от сети. Он предотвращает случайное замыкание и повреждение контактов.

Если проверка проводится без демонтажа датчика, пригодится диагностический кабель с термостойкой изоляцией длиной не менее 1 м. Это позволит измерять сопротивление без риска термического повреждения шлейфа.

Для визуального контроля состояния датчика может потребоваться лупа или небольшая оптическая система. Мелкие трещины или следы коррозии на корпусе терморезистора напрямую влияют на точность измерений.

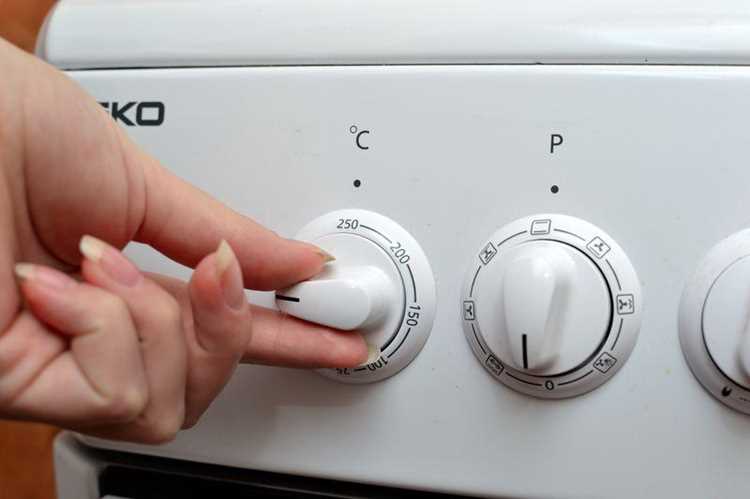

Выключение духовки и безопасное извлечение термодатчика

Прежде чем извлекать термодатчик, полностью отключите духовку от сети или переведите главный выключатель в положение «выключено». Работать с включенным прибором опасно: клеммы датчика могут иметь напряжение до 230 В, а корпус – оставаться горячим более 15–20 минут после последнего использования.

Подождите минимум 10–15 минут после отключения, чтобы элементы нагрева и внутренняя поверхность духовки остыли до безопасной температуры (ниже 40 °C). Использование термостойких перчаток минимизирует риск ожогов при контакте с корпусом термодатчика и рядом расположенными металлическими элементами.

Для извлечения датчика выполните следующие действия:

• Откройте дверцу духовки полностью.
• Найдите точку крепления датчика – обычно это маленький винт или разъем в задней стенке камеры.
• Аккуратно отсоедините разъем, не дергая провод и не скручивая его.
• Выверните фиксирующий винт по часовой стрелке или против в зависимости от модели.

После снятия датчика убедитесь, что контактные клеммы не деформированы и не имеют следов коррозии. Если есть загрязнения, аккуратно очистите их сухой мягкой щеткой. Никогда не используйте воду или химические растворители – это может повредить сенсор и электронику.

Храните термодатчик отдельно в сухом месте с температурой не выше 25 °C. Извлеченный датчик можно использовать для калибровки или проверки мультиметром: сопротивление при комнатной температуре должно соответствовать документации производителя. Любое отклонение требует замены датчика перед следующей эксплуатацией духовки.

Проверка сопротивления термодатчика мультиметром

Для начала отключите духовку от сети, чтобы исключить риск короткого замыкания или поражения током. Доступ к термодатчику обычно осуществляется через заднюю панель или через внутреннюю камеру при снятии верхней панели.

Снимите клеммы термодатчика с проводки, чтобы мультиметр измерял только его сопротивление, а не цепи платы управления. Любое подключение к плате может исказить показания.

Переключите мультиметр в режим измерения сопротивления (Ω). Для большинства термодатчиков в духовых шкафах нормальным считается сопротивление около 1100–1200 Ом при комнатной температуре 25 °C. Точные значения уточняйте в техническом паспорте конкретной модели.

Считайте значение сопротивления. Если оно значительно выше 1300 Ом или ниже 900 Ом при комнатной температуре, датчик требует замены. Погрешность ±10 % считается допустимой.

Для более точной проверки можно прогреть датчик: опустите его в воду с термометром, нагретую до 50 °C. Сопротивление должно уменьшиться примерно до 850–900 Ом. Это подтверждает реакцию термодатчика на температуру.

При получении нестабильных показаний – скачки сопротивления или отсутствие изменений при нагреве – термодатчик дефектен. Механические повреждения, трещины керамики или окисление контактов часто вызывают такие ошибки.

После проверки подключите клеммы обратно, убедитесь в надежности контакта, затем включите духовку и проверьте работу режима нагрева. Корректное сопротивление датчика обеспечивает точность поддержания температуры в диапазоне ±2 °C.

Сравнение показаний с таблицей температурных значений

После подключения мультиметра к термодатчику духовки необходимо зафиксировать показания при холодной и предварительно разогретой камере. Например, при 20 °C в комнате сопротивление датчика должно находиться около 109 кОм для термистора NTC 100 kΩ.

Для 100 °C сопротивление термодатчика обычно снижается до 10,3 кОм. Любое отклонение более чем на ±5 % сигнализирует о возможной неисправности или загрязнении контактов.

Сравнивая с таблицей температурных значений, важно учитывать модель термодатчика. Для стандартных NTC 100 kΩ при 200 °C ожидаемое сопротивление составляет примерно 4,5 кОм. Значительное расхождение может указывать на перегрев или усталость сенсора.

При регистрации температуры выше 250 °C сопротивление падает до 3,2 кОм. Если прибор показывает 2,8 кОм, но камера фактически не достигла этой температуры, требуется замена датчика, так как ошибка может привести к неправильному нагреву духовки.

Таблица также помогает выявить линейность реакции датчика. Если при повышении температуры на 50 °C сопротивление меняется нерегулярно, это признак старения термистора или локального перегрева контактов.

В завершение сравнения фиксируют все показания и строят простую таблицу: температура – измеренное сопротивление – эталон. Это позволяет визуально оценить соответствие и принять решение о ремонте или калибровке духовки.

Замена термодатчика при несоответствии показаний

Перед заменой отключите духовку от сети и убедитесь в отсутствии остаточного напряжения. Снимите заднюю панель корпуса и локализуйте термодатчик – обычно он размещается внутри кулинарной камеры в верхней или задней стенке, подключён к плате через двух- или трёхконтактный разъём. Зафиксируйте положение проводов и разъёма, чтобы при установке нового датчика не возникло перекручивания или короткого замыкания.

Удалите старый датчик, аккуратно вытянув его из крепёжного гнезда. Сравните сопротивление нового термодатчика с параметрами старого: для стандартных моделей сопротивление при 25 °C должно быть 1,0–1,2 кОм. Подключите новый элемент к разъёму и убедитесь в плотном контакте. Перед сборкой панели проверьте показания мультиметром: при включённой духовке и установленной температуре 100 °C датчик должен показывать сопротивление около 500–550 Ом.

После проверки закрепите термодатчик в гнезде и верните панель на место. Включите духовку и протестируйте нагрев на 180 °C в течение 10–15 минут, наблюдая за термометром. Если температура стабильно соответствует установленной, замена завершена корректно. Несоблюдение этих параметров требует повторной проверки подключения или подбора точного типа датчика по спецификации производителя духовки.

Повторная проверка работы духовки после установки нового датчика

После установки нового термодатчика необходимо убедиться, что духовка правильно реагирует на заданную температуру. Для этого включите режим разогрева до 180 °C и вставьте в середину камеры термостойкий термометр. Фиксируйте показания каждые 5 минут до достижения стабильной температуры. Если разница между показаниями термометра и дисплея духовки превышает ±5 °C, повторно проверьте правильность подключения датчика и его контакт с термопарой.

Для комплексной проверки рекомендуется выполнить несколько циклов нагрева и охлаждения:

• Установите температуру 150 °C и прогрейте духовку 10 минут, контролируя термометр.
• Повторите на 200 °C и 220 °C, фиксируя время выхода на установленные значения.
• Сравните данные с инструкцией производителя по допустимому диапазону отклонений.

Если показатели стабильны и соответствуют допустимым значениям, духовка готова к эксплуатации, а новый датчик функционирует корректно. При выявлении нестабильности рекомендуется повторно проверить контакты и, при необходимости, заменить термодатчик на оригинальный аналог.

Вопрос-ответ:

Как понять, что термодатчик духовки требует проверки?

Если температура внутри духовки не соответствует установленной, блюда готовятся дольше обычного или наблюдаются резкие перепады нагрева, это может указывать на неисправность термодатчика. Иногда заметно, что регулятор температуры показывает одно значение, а фактическая температура внутри значительно отличается. В таких случаях стоит провести диагностику, чтобы убедиться в исправности датчика.

Какие инструменты нужны для проверки термодатчика?

Для проверки понадобится мультиметр с функцией измерения сопротивления, пассатижи или отвертка для снятия панели, а также термостойкая поверхность для размещения датчика. Иногда используют термопару для точного сравнения температуры, если требуется более точный контроль. Важно работать аккуратно, чтобы не повредить проводку или корпус духовки.

Как правильно отсоединить термодатчик от духовки?

Перед началом работы нужно отключить духовку от сети. После этого снимается задняя или верхняя панель, в зависимости от модели. Термодатчик обычно крепится на два винта и подключается к плате через разъём. Аккуратно откручиваем крепеж и отсоединяем разъём, стараясь не тянуть за провода, чтобы не повредить контакты. После этого датчик можно извлечь для измерений.

Каким образом измеряется сопротивление термодатчика?

Сначала нужно установить мультиметр в режим измерения сопротивления (Ом). Далее подключаем щупы мультиметра к контактам датчика. Обычно у термодатчика сопротивление зависит от температуры: чем выше температура, тем больше или меньше сопротивление, в зависимости от типа датчика. Сравнивая полученные значения с таблицей, указанной в инструкции производителя, можно определить, исправен ли датчик или требует замены.

Что делать, если термодатчик показал неверные значения?

Если измерения показывают отклонения от нормы, это сигнал о необходимости замены датчика. При покупке нового термодатчика нужно убедиться, что он совместим с конкретной моделью духовки. После установки проверяется корректность работы: нагрев должен соответствовать установленной температуре. В случае сомнений стоит обратиться к специалисту, чтобы избежать повреждения электроники или корпуса духовки.

Как проверить термодатчик духовки мультиметром?

Для проверки термодатчика сначала нужно отключить духовку от сети. Затем откройте корпус, чтобы получить доступ к датчику, и отсоедините его провода. С помощью мультиметра установите измерение сопротивления и коснитесь щупами контактов датчика. При комнатной температуре сопротивление обычно находится в диапазоне 1000–1100 Ом, но уточните точное значение в инструкции к вашей модели. Если сопротивление сильно отличается от нормы, датчик нужно заменить.

Можно ли проверить работу термодатчика без разборки духовки?

Да, частично проверить датчик можно, не снимая его полностью. Например, можно измерить напряжение на его контактах во время работы духовки с помощью мультиметра. Если показания не меняются при изменении температуры внутри шкафа, это указывает на неисправность. Однако такой способ дает ориентировочные данные, и для точной диагностики лучше снять датчик и измерить его сопротивление напрямую.
