Как снять кулер с процессора intel deepcool

Снятие кулера DeepCool с процессора Intel требует точности, чтобы избежать повреждения сокета или креплений. Модели кулеров этого производителя, такие как DeepCool AK620, Gammaxx 400 или Assassin III, используют разные системы фиксации, но общий принцип демонтажа схож. Перед началом отключите питание ПК и дайте процессору остыть – это снизит риск ожогов и деформации термопасты.

Для кулеров с системой крепления Intel Push-Pin (например, DeepCool Gamma Archer) потребуется повернуть пластиковые штифты против часовой стрелки на 90 градусов, затем аккуратно потянуть их вверх. Не прилагайте чрезмерных усилий – штифты должны выходить равномерно, иначе возможен перекос и повреждение материнской платы. Если штифт не поддаётся, проверьте, не заклинил ли он из-за засохшей термопасты.

У кулеров с металлическими скобами (DeepCool AK400, Assassin IV) сначала открутите винты крепления с обратной стороны материнской платы. Используйте отвёртку с магнитным наконечником или пинцет, чтобы не уронить винты в корпус. При демонтаже придерживайте кулер рукой – резкое высвобождение может привести к отрыву процессора от сокета, если термопаста схватилась слишком сильно.

После снятия кулера очистите остатки термопасты с процессора и подошвы кулера спиртосодержащим раствором (изопропиловый спирт 90%+) и безворсовой салфеткой. Не используйте металлические инструменты – даже микроцарапины на теплораспределительной крышке могут ухудшить теплопроводность. Если планируете повторно установить кулер, проверьте целостность креплений и уплотнительных прокладок.

Подготовка рабочего места и инструментов для демонтажа

Подготовьте инструменты: крестовую отвёртку PH1 или PH2 (в зависимости от винтов крепления кулера), пластиковую лопатку или тонкий нож для отсоединения защёлок, если они есть. Для очистки старой термопасты возьмите безворсовые салфетки и изопропиловый спирт (концентрация не менее 90%). Храните мелкие винты в магнитной чашке или отдельном контейнере, чтобы не потерять их.

Сфотографируйте текущее расположение кабелей кулера (4-pin PWM или 3-pin) и разъёмов на материнской плате. Это упростит обратную сборку. Если кулер подключён к разъёму CPU_FAN, отсоедините его, потянув за пластиковый фиксатор вверх. Не дёргайте за провода – это может повредить контакты.

Проверьте тип крепления кулера DeepCool: для Intel это обычно система push-pin (пластиковые штыри) или винтовое крепление через бэкплейт. У моделей с push-pin (например, Gammaxx 200/300) штыри имеют чёрные и белые головки – их нужно повернуть против часовой стрелки до щелчка перед извлечением. Для винтовых креплений (Assassin III, AK620) потребуется отвёртка.

Подложите под материнскую плату лист картона или антистатический коврик, если снимаете кулер с уже извлечённой платой. Это защитит текстолит от царапин и предотвратит случайные замыкания. При работе с тяжёлыми кулерами (весом более 1 кг) зафиксируйте плату одной рукой, чтобы избежать изгиба сокета LGA1151/1200/1700.

Обеспечьте вентиляцию помещения, если используете изопропиловый спирт – его пары токсичны при длительном вдыхании. Держите под рукой пылесос с узкой насадкой для удаления пыли из радиатора и вентилятора. Не используйте сжатый воздух из баллончиков – он может повредить подшипники вентилятора или раздуть пыль внутрь корпуса.

Отключение питания и снятие боковой крышки системного блока

Перед началом работ отсоедините кабель питания от блока питания (БП) и нажмите кнопку включения на корпусе на 3–5 секунд, чтобы разрядить конденсаторы. Если системный блок подключён к ИБП или сетевому фильтру, отключите их полностью – остаточное напряжение может сохраняться до 30 секунд. Для корпусов с кнопкой питания на передней панели убедитесь, что светодиодные индикаторы погасли.

Снимите боковую крышку, ориентируясь на конструкцию корпуса:

• Крышка на винтах: используйте крестовую отвёртку PH2 для откручивания 2–4 винтов на задней панели. Винты часто располагаются по периметру или в верхней/нижней части корпуса. Храните их в магнитной чашке или контейнере.
• Крышка на защёлках: нажмите на фиксаторы (обычно с внутренней стороны крышки) или потяните за выступы на передней кромке. Усилие прикладывайте равномерно – перекос может повредить пластиковые направляющие.
• Слайдеры: сдвиньте крышку назад на 1–2 см, затем поднимите вверх. В корпусах типа Fractal Design или NZXT механизм может блокироваться дополнительными защёлками – проверьте нижнюю грань.

Отложите крышку в сторону на мягкую поверхность (например, антистатический коврик или картон) лицевой стороной вниз. Если внутри корпуса скопилась пыль, продуйте его сжатым воздухом под углом 45° к материнской плате, избегая прямого воздействия на вентиляторы – это предотвратит их раскрутку и повреждение подшипников. При работе с блоками питания формата SFX или компактными корпусами (например, Cooler Master NR200) сначала отсоедините кабели от материнской платы, чтобы получить доступ к креплениям кулера.

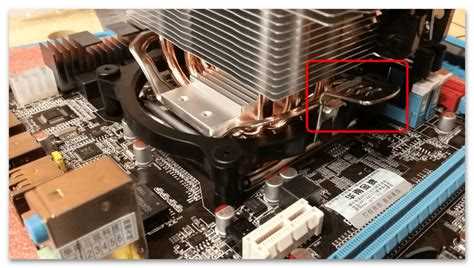

Определение типа крепления кулера DeepCool к сокету Intel

Кулеры DeepCool для процессоров Intel используют три основных типа крепления: стандартный push-pin, рамка с винтовым фиксатором и система с защелками на металлических скобах. Первый вариант характерен для бюджетных моделей, таких как DeepCool GAMMAXX 200/300, где пластиковые штыри вставляются в отверстия материнской платы и фиксируются поворотом на 90°. Винтовое крепление применяется в моделях среднего сегмента (например, DeepCool AK400) и требует установки металлической рамки под сокетом LGA115x/1200/1700. Защелки на скобах встречаются в топовых решениях, таких как DeepCool AS500, где кулер прижимается к процессору через пружинные механизмы.

Для точного определения типа крепления изучите заднюю сторону кулера: push-pin-системы имеют четыре пластиковых выступа с черными или серыми головками, винтовые крепления – металлические стойки с резьбой под отвертку, а защелки – парные скобы с пружинами. На материнской плате проверьте наличие отверстий вокруг сокета: LGA1151/1200 используют четыре точки крепления, LGA1700 – шесть, расположенных в два ряда. Если кулер устанавливался ранее, осмотрите плату на предмет остатков термопасты или следов от крепежа – это поможет идентифицировать систему.

Модели DeepCool с индексом «Plus» (например, GAMMAXX 400 V2) часто оснащены универсальным креплением, совместимым как с push-pin, так и с винтовым монтажом. В таких случаях в комплекте идет адаптерная рамка для LGA1700, которую легко отличить по удлиненной форме и дополнительным отверстиям. Для сокетов Intel 2066 (HEDT) кулеры DeepCool используют отдельный набор крепежа с четырьмя винтами и металлической пластиной, фиксируемой на обратной стороне платы.

При демонтаже обратите внимание на способ фиксации: push-pin-крепления снимаются поворотом головок против часовой стрелки до щелчка, винтовые – откручиванием четырех болтов крестовидной отверткой, а защелки – одновременным нажатием на рычаги по бокам кулера. Если кулер не поддается, проверьте наличие скрытых защелок или дополнительных фиксаторов – некоторые модели, такие как DeepCool AK620, имеют защитные пластиковые накладки, которые нужно снять перед демонтажем.

Для сокетов LGA1700 DeepCool выпускает кулеры с двумя вариантами крепления: стандартным (через адаптерную рамку) и прямым (с использованием штатных отверстий платы). В первом случае на кулере будет маркировка «LGA1700 Ready» или «Intel 12th/13th Gen», во втором – металлическая пластина с шестью точками крепления. При покупке б/у кулера уточните у продавца тип крепления, так как некоторые модели (например, DeepCool NEPTWIN) имеют съемные рамки, которые легко потерять.

Отсоединение кабеля питания вентилятора от материнской платы

Перед началом отключения найдите разъём питания кулера на материнской плате. У большинства моделей DeepCool для процессоров Intel он подключается к 4-контактному разъёму CPU_FAN, расположенному в верхней правой части платы, рядом с сокетом. На некоторых платах встречаются альтернативные обозначения: CPU_OPT или SYS_FAN, но для штатного охлаждения используется именно CPU_FAN. Проверьте маркировку на плате или в документации – ошибка приведёт к некорректной работе системы охлаждения после сборки.

Отсоединяйте кабель аккуратно, удерживая его за пластиковый корпус разъёма. Запрещается тянуть за провода – это может повредить контакты или привести к обрыву жил. Надавите на фиксирующий язычок большим пальцем (обычно он расположен сбоку или сверху разъёма) и одновременно потяните разъём вверх. Если язычок не поддаётся, используйте тонкую отвёртку или пластиковый инструмент для снятия, но не прилагайте чрезмерных усилий – сила нажатия не должна превышать 1–1,5 кг.

• На разъёмах с боковым фиксатором (например, на платах ASUS) язычок отгибается в сторону, противоположную проводам.
• На разъёмах с верхним фиксатором (часто встречается у MSI) язычок поднимается вверх под углом 45°.
• Если разъём «закис», капните на фиксатор 1–2 капли изопропилового спирта и подождите 30 секунд – это растворит окислы.

После отсоединения осмотрите контакты на разъёме и на материнской плате. Наличие тёмных пятен, зелёного налёта или деформации указывает на окисление или перегрев. В таких случаях протрите контакты безворсовой салфеткой, смоченной в спирте, и дайте высохнуть. Не используйте металлические щётки или абразивы – это повредит покрытие контактов. Если обнаружены оплавленные участки, замените кабель или обратитесь в сервисный центр.

Запомните ориентацию разъёма перед отключением. На большинстве плат ключ в виде выступа на разъёме совпадает с выемкой на гнезде, но на некоторых моделях (например, Gigabyte B-series) ключ может отсутствовать. В таких случаях ориентируйтесь по цветовой маркировке проводов: чёрный провод всегда находится ближе к краю платы, а жёлтый (или красный) – к центру. Неправильное подключение после сборки приведёт к отсутствию питания вентилятора или его работе на максимальных оборотах.

После отсоединения закрепите кабель так, чтобы он не мешал дальнейшим манипуляциям. Используйте пластиковые стяжки или временно зафиксируйте его на радиаторе кулера скотчем. Избегайте перегибов провода под острыми углами – минимальный радиус изгиба для кабелей питания вентиляторов составляет 15 мм. Храните отключённый разъём вдали от металлических поверхностей, чтобы исключить короткое замыкание при случайном касании.

Освобождение фиксаторов или винтов крепления кулера

Перед началом работы отключите питание системы и снимите боковую крышку корпуса. Большинство кулеров DeepCool для процессоров Intel крепятся одним из двух способов: пластиковыми фиксаторами (push-pin) или металлическими винтами через бэкплейт. Определите тип крепления визуально – фиксаторы имеют круглые головки с крестообразными прорезями, винты – шестигранные или крестообразные шлицы.

Для фиксаторов push-pin поверните каждую головку против часовой стрелки на 90° до щелчка. Не тяните за фиксаторы сразу – сначала убедитесь, что все четыре разблокированы. Если один из них не поддаётся, приложите усилие равномерно, избегая перекосов. При сопротивлении проверьте, не зацепился ли радиатор за термопасту или кабель питания.

Винтовые крепления требуют последовательного ослабления. Используйте отвёртку с магнитным наконечником или трещотку с соответствующей битой (обычно PH2 или T10). Начинайте с диагонально противоположных винтов, ослабляя их на 1–2 оборота за раз. Полное откручивание одного винта до ослабления остальных может привести к перекосу радиатора и повреждению процессора.

При работе с винтовыми креплениями обратите внимание на пружины под головками винтов. Они обеспечивают равномерное прижатие радиатора к процессору. Если пружина соскочила, верните её на место перед повторной установкой кулера. Для моделей с бэкплейтом (например, DeepCool AK620) убедитесь, что винты не выкручены полностью – они должны оставаться в резьбе бэкплейта.

Если кулер не снимается после освобождения креплений, не дёргайте его резко. Покачайте радиатор из стороны в сторону, чтобы нарушить адгезию термопасты. Для этого захватите его за края, избегая касания тепловых трубок. Усилие прикладывайте параллельно поверхности процессора, не допуская вертикальных рывков.

У кулеров с направленным воздушным потоком (например, DeepCool Gammaxx 400) проверьте, не мешает ли снятию вентилятор. Отсоедините его кабель питания от материнской платы и снимите вентилятор с радиатора, если это предусмотрено конструкцией. Для этого ослабьте крепёжные клипсы или винты по периметру вентилятора.

После снятия кулера осмотрите фиксаторы или винты на предмет повреждений. Сломанные push-pin замените новыми – они поставляются в комплекте с кулером или продаются отдельно. Для винтовых креплений проверьте целостность резьбы на бэкплейте. При наличии заусенцев или сорванной резьбы используйте метчик соответствующего размера или замените бэкплейт.

Вопрос-ответ:

Можно ли снять кулер DeepCool с процессора Intel, не откручивая материнскую плату?

Да, в большинстве случаев кулер DeepCool можно снять, не демонтируя материнскую плату. Для этого нужно сначала отключить питание вентилятора (если он подключён к разъёму на плате), затем аккуратно повернуть фиксирующие рычаги или открутить винты крепления кулера. У моделей с системой крепления через заднюю панель (например, DeepCool AK620) потребуется доступ к обратной стороне платы, но саму плату вынимать не обязательно — достаточно открутить крепёжные стойки снизу. Главное — не прилагать чрезмерных усилий, чтобы не повредить процессор или сокет.
