Магнитола в BMW E60 (2003–2010) спрятана за центральной консолью с фирменной системой iDrive или базовой панелью управления. В отличие от большинства автомобилей, где демонтаж сводится к поддеванию рамки, здесь потребуется снять несколько элементов, включая декоративные накладки и блок климат-контроля. Основная сложность – скрытые защёлки и крепления, которые легко сломать при неаккуратном обращении.
В зависимости от комплектации (Business, Professional или Logic7) расположение и тип разъёмов могут отличаться. Например, в версиях с Professional магнитола фиксируется двумя винтами Torx T20, а в Business – защёлками без дополнительного крепежа. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или сброса настроек iDrive. Подготовьте инструменты: пластиковые лопатки для снятия панелей, отвёртку Torx T20, тонкую плоскую отвёртку и фонарик.
Первый шаг – демонтаж центрального воздуховода. Он держится на четырёх пластиковых защёлках: две сверху и две снизу. Аккуратно подденьте его пластиковой лопаткой, начиная с нижней части, чтобы не повредить защёлки. Далее снимите панель климат-контроля: она крепится на двух винтах Torx T20 (под заглушками) и двух боковых защёлках. После этого откроется доступ к магнитоле, но для её извлечения потребуется снять ещё и декоративную рамку вокруг дисплея.
Если магнитола не выходит после отсоединения разъёмов, проверьте наличие дополнительных креплений. В некоторых случаях производитель устанавливает металлические фиксаторы по бокам, которые нужно отжать отвёрткой. Не тяните магнитолу резко – это может привести к обрыву проводки или повреждению антенного кабеля. После извлечения осмотрите разъёмы на предмет окисления или повреждений, особенно если планируете установку новой головной системы.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа штатной магнитолы на BMW E60 потребуются специальные ключи-лопатки для снятия пластиковых панелей – обычно это набор из 4–6 металлических или пластиковых съёмников шириной 5–7 мм. Без них высок риск повредить защёлки облицовки центральной консоли. Дополнительно понадобятся отвёртки: крестовая PH2 для винтов крепления рамки и плоская 3–4 мм для поддевания клипс на воздуховодах, если они мешают доступу. В некоторых случаях пригодится торцевой ключ на 8 мм – им откручивают болты крепления магнитолы к кронштейну, если она не на защёлках.
Не обойтись без мультиметра или тестера на 12 В для проверки питания после отключения разъёмов – это исключит короткое замыкание при обратной сборке. Для работы с проводкой используйте обжимные клещи и термоусадочные трубки диаметром 3–5 мм, если планируется замена или модернизация акустической системы. При отсутствии заводских ключей-лопаток допустимо применять тонкие пластиковые карты, но только для предварительного отжатия защёлок – металлические инструменты оставляют царапины на панели.
Как снять декоративную рамку вокруг магнитолы без повреждений
На BMW E60 декоративная рамка магнитолы крепится на пластиковых защёлках и фиксаторах, расположенных по периметру. Основные точки крепления находятся в верхней части (2 защёлки), по бокам (по 1–2 с каждой стороны) и снизу (1–2 фиксатора). Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности или короткого замыкания.
Для снятия потребуются инструменты: пластиковая лопатка (или аналогичный неметаллический инструмент), тонкая отвёртка с плоским жалом (для труднодоступных мест) и фонарик. Металлические предметы использовать нельзя – риск повредить пластик или оставить царапины на панели. Начинайте с нижней части рамки: аккуратно подденьте её лопаткой, двигаясь от центра к краям, чтобы освободить нижние фиксаторы.
- Верхние защёлки – самые хрупкие. Чтобы их не сломать, прижмите рамку к панели сверху, одновременно поддевая лопаткой снизу. Не тяните на себя резко: защёлки должны выйти из пазов плавно.
- Боковые фиксаторы часто заклинивают. Если рамка не поддаётся, проверьте, не осталось ли незаметных креплений – иногда производитель прячет их под резиновыми заглушками или вентиляционными решётками.
- Если рамка сидит плотно, прогрейте её по периметру строительным феном (температура не выше 60°C). Пластик расширится, и защёлки легче выйдут из пазов.
После освобождения всех фиксаторов рамка останется висеть на проводах подсветки или кнопках управления климатом. Отсоедините разъёмы аккуратно: нажмите на фиксаторы пальцами или отвёрткой, не дёргая за провода. На некоторых моделях E60 подсветка рамки подключается через штекер Mini ISO – его можно отсоединить, потянув за корпус, а не за кабели.
При обратной установке сначала подключите все разъёмы, затем заведите рамку за верхние защёлки и надавите по периметру до характерных щелчков. Проверьте, чтобы все зазоры между рамкой и панелью были равномерными – перекос указывает на неправильную фиксацию. Если рамка не встаёт на место, не прилагайте силу: осмотрите крепления на наличие обломанных фиксаторов или посторонних предметов в пазах.
Частые ошибки: использование металлических инструментов (оставляют задиры), чрезмерное усилие при снятии (ломает защёлки), игнорирование прогрева пластика (повышает риск трещин). Если фиксатор сломался, замените его на новый (артикул для E60: 51-45-8-223-471) или зафиксируйте рамку на двухкомпонентный клей для пластика, но только после полного снятия старого крепления.
Где находятся крепёжные клипсы магнитолы и как их отсоединить
На BMW E60 магнитола фиксируется четырьмя металлическими клипсами: две расположены по бокам в верхней части панели, ещё две – в нижней части, ближе к углам. Верхние клипсы находятся на расстоянии 8–10 см от краёв магнитолы, нижние – на 5–7 см. Для доступа к ним потребуется снять декоративную рамку, удерживаемую защёлками по периметру.
Отсоединять клипсы начинайте с верхних. Вставьте пластиковый съёмник или плоскую отвёртку в зазор между магнитолой и панелью, надавите на клипсу в сторону центра устройства – она должна отщёлкнуться с характерным щелчком. Повторите действие с обеих сторон. Нижние клипсы отсоединяются аналогично, но требуют большего усилия из-за плотной посадки.
Если клипсы не поддаются, проверьте наличие дополнительных винтов под заглушками в нижней части магнитолы – на некоторых моделях E60 они используются вместо или вместе с клипсами. Винты откручиваются торксом T20. Избегайте чрезмерного давления на пластиковые элементы панели, чтобы не повредить защёлки.
После отсоединения всех креплений аккуратно потяните магнитолу на себя, удерживая её за края. Если устройство не выходит, проверьте наличие скрытых защёлок или проводов, мешающих демонтажу. Перед полным извлечением отсоедините разъёмы питания и антенны, нажав на фиксаторы пальцами.

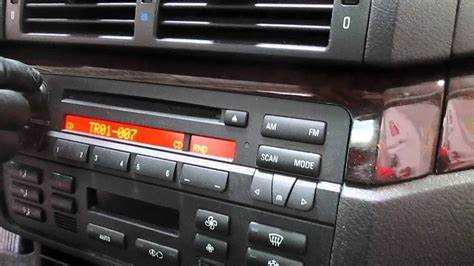

Как правильно отключить разъёмы питания и антенны
Для отсоединения ISO-разъёма:
- Нажмите на боковые защёлки одновременно большими пальцами.
- Потяните разъём строго на себя, избегая перекосов – контакты легко гнутся.
- Если фиксаторы не поддаются, используйте плоскую отвёртку, но не прилагайте чрезмерных усилий: пластик хрупкий.
Антенный разъём имеет металлический фиксатор. Чтобы его снять:
- Подденьте фиксатор тонкой отвёрткой или ногтем, потянув его вверх на 2–3 мм.
- Одновременно нажмите на центральную часть разъёма и вытащите его движением от магнитолы.
- Проверьте состояние контактов: окисление устраняйте спиртом или специальным очистителем.
После отключения оберните разъёмы изолентой или поместите в пластиковый пакет, чтобы избежать случайного замыкания при демонтаже. Если магнитола не снимается, убедитесь, что все провода отсоединены – иногда дополнительные кабели (например, для USB или iDrive) крепятся отдельно под панелью.
Какие ошибки чаще всего допускают при извлечении магнитолы
Первая и самая распространённая ошибка – игнорирование необходимости отключения аккумулятора перед началом работ. На БМВ Е60 магнитола подключена к CAN-шине, и резкое отсоединение разъёмов без обесточивания может вызвать сбой в электронике, включая блокировку системы или потерю настроек. Особенно критично это для моделей с iDrive, где ошибки в CAN-протоколе потребуют диагностики через дилерский сканер. Достаточно отсоединить клемму «минус» на 5–10 минут, чтобы избежать проблем.
Неправильное использование съёмников – вторая типичная ошибка. Владельцы часто вставляют пластиковые клипсы под углом или применяют металлические инструменты, царапая облицовку панели. На Е60 магнитола фиксируется четырьмя пружинными защёлками, расположенными по бокам: две сверху и две снизу. Съёмники нужно вводить строго параллельно корпусу, начиная с нижних защёлок, и только после характерного щелчка переходить к верхним. Применение силы приводит к поломке фиксаторов, после чего магнитола будет болтаться в гнезде.
Пренебрежение проверкой креплений после установки – третья ошибка, из-за которой магнитола начинает дребезжать или выпадать при езде. После извлечения и обратной установки необходимо убедиться, что все четыре защёлки зафиксировались до упора. Для этого достаточно потянуть магнитолу на себя с усилием 5–7 кг – если она не поддаётся, крепление надёжно. Также стоит проверить плотность посадки разъёмов: на Е60 часто встречается проблема с неплотным соединением антенного кабеля, что приводит к ухудшению приёма радиосигнала.
Как аккуратно вынуть магнитолу из посадочного места
Перед началом демонтажа отключите клемму аккумулятора на 5–10 минут, чтобы сбросить питание системы и избежать короткого замыкания при работе с разъемами. На BMW E60 магнитола фиксируется пружинными зажимами по бокам, которые удерживают её в шахте. Для доступа к ним потребуются специальные съемники – металлические пластины толщиной 1,5–2 мм или пластиковые клипсы, входящие в комплект некоторых наборов для демонтажа.
Вставьте съемники в технологические пазы по бокам магнитолы, расположенные на расстоянии 8–10 см от передней панели. Надавите с усилием 3–5 кг, одновременно потянув магнитолу на себя. Если зажимы не поддаются, проверьте наличие дополнительных винтов под декоративной рамкой – на некоторых моделях E60 они скрыты под заглушками в нижней части панели.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Съемники (металл/пластик) | Отжатие пружинных зажимов | Толщина не более 2 мм |
| Отвертка Torx T20 | Демонтаж рамки (при наличии винтов) | Используется на модификациях 2005–2007 гг. |
| Плоскогубцы с узкими губками | Извлечение разъемов ISO | Не тяните за провода |
После освобождения зажимов аккуратно выдвиньте магнитолу на 5–7 см, чтобы получить доступ к разъемам на задней панели. На E60 используются два типа подключения: 16-контактный разъем ISO для питания и динамиков, а также 8-контактный штекер для антенны и CAN-шины. Отсоедините их, нажав на фиксаторы большим пальцем – для антенного разъема потребуется усилие около 2 кг, для ISO – 1–1,5 кг.
При обратной установке убедитесь, что зажимы магнитолы не деформированы, а разъемы вставлены до щелчка. Проверьте работу системы до фиксации панели – если дисплей не включается, повторно отсоедините и подключите разъемы, обращая внимание на контактные группы. Избегайте перекосов при установке, иначе пружинные фиксаторы могут не защелкнуться, что приведет к вибрации магнитолы во время движения.
Что делать, если магнитола застряла или не поддаётся
Первым делом проверьте наличие скрытых фиксаторов. На БМВ Е60 магнитола удерживается не только стандартными защёлками по бокам, но и дополнительным креплением в нижней части панели. Осмотрите пространство под магнитолой – там может быть пластиковый язычок или винт под заглушкой. Если он есть, аккуратно подденьте его плоской отвёрткой или специальным съёмником для клипс. Не прилагайте чрезмерных усилий: пластик на E60 хрупкий, особенно в мороз.
Если магнитола не выходит после снятия всех видимых креплений, вероятно, её блокирует рамка центральной консоли. На моделях с 2005 года рамка часто имеет выступы, которые цепляются за корпус магнитолы. Попробуйте слегка надавить на рамку вниз или в стороны, одновременно вытягивая магнитолу на себя. Альтернативный метод – поддеть рамку по периметру тонким пластиковым инструментом, чтобы освободить зацепы. Избегайте металлических предметов: они оставляют царапины на мягком пластике.
Заедание может быть вызвано окислением контактов или деформацией направляющих. Отключите аккумулятор перед дальнейшими действиями, чтобы исключить короткое замыкание. Осмотрите разъёмы на задней стороне магнитолы – если они покрыты белым налётом, очистите их спиртом и ластиком. При деформации направляющих (часто встречается после неудачных попыток демонтажа) попробуйте покачать магнитолу из стороны в сторону, одновременно вытягивая её вперёд. Если корпус магнитолы погнут, используйте деревянные клинья для равномерного распределения усилия.
В крайнем случае примените метод «обратного монтажа». Снимите бардачок и центральные воздуховоды, чтобы получить доступ к задней части магнитолы. Отсоедините все разъёмы и попробуйте вытолкнуть её изнутри, надавливая на корпус через отверстие для воздуховодов. Для этого подойдёт деревянный брусок или резиновая киянка. Если магнитола всё равно не поддаётся, проверьте наличие дополнительных винтов под декоративными накладками – на некоторых версиях E60 они скрыты под заглушками в нишах для мелочей.
Вопрос-ответ:
Можно ли снять магнитолу на БМВ Е60 без специальных инструментов?
Снять магнитолу на БМВ Е60 без специальных инструментов теоретически возможно, но крайне неудобно и рискованно. В стандартной комплектации для демонтажа используются пластиковые съёмники или тонкие металлические лопатки, которые помогают аккуратно поддеть облицовку панели. Если таких инструментов нет, можно попробовать воспользоваться плоской отвёрткой, обернув её изолентой или тканью, чтобы не поцарапать пластик. Однако это увеличивает вероятность повреждения защёлок или самой панели. Лучше заранее приобрести набор для снятия обшивки — он стоит недорого и пригодится в будущем для других работ с салоном.
Почему после снятия магнитолы на БМВ Е60 пропадает подсветка кнопок на климат-контроле?
Это распространённая проблема, связанная с особенностями электрической схемы автомобиля. На БМВ Е60 магнитола и блок климат-контроля часто запитаны через общий разъём или шину CAN. При отключении магнитолы может прерываться питание на определённые цепи, включая подсветку кнопок климата. Чтобы избежать этого, перед снятием магнитолы рекомендуется отключить аккумулятор на 10–15 минут — это сбросит временные ошибки в системе. Если подсветка не восстановилась, стоит проверить предохранители (особенно F27 и F28 в блоке под капотом) и целостность проводки в разъёме магнитолы. В некоторых случаях помогает повторное подключение аккумулятора и перезагрузка бортового компьютера.
