Как разобрать колонку jbl charge 4

JBL Charge 4 – это портативная колонка с водонепроницаемым корпусом (стандарт IPX7), литий-ионным аккумулятором на 7500 мАч и двухполосной аудиосистемой с пассивными радиаторами. Разборка устройства может потребоваться для замены динамиков, ремонта кнопок, восстановления контактов или очистки от влаги. Однако конструкция колонки не рассчитана на частые вскрытия: пластиковые защелки хрупкие, а герметизация корпуса нарушается при неправильном демонтаже.

Перед началом работы подготовьте инструменты: пластиковые медиаторы толщиной 0,5–1 мм, тонкую отвертку с плоским жалом (2–3 мм), пинцет и фен для разогрева клеевых швов. Работайте на ровной поверхности с мягкой подложкой, чтобы избежать царапин на корпусе. Отключите колонку и извлеките аккумулятор из розетки, если она заряжалась. Учтите, что гарантия аннулируется при самостоятельном вскрытии.

Основные сложности при разборке связаны с фиксацией передней и задней панелей: они соединены 12 защелками по периметру и клеевым слоем в области динамиков. Начинайте с нижней части корпуса, где расположены разъемы USB-C и AUX, – здесь защелки слабее. Избегайте чрезмерного усилия: при перекосе пластик может треснуть. Если медиатор не проходит, прогрейте шов феном (температура не выше 60°C) в течение 20–30 секунд.

После снятия задней крышки откроется доступ к плате управления, аккумулятору и динамикам. Отсоединяйте шлейфы осторожно: коннекторы на плате JBL Charge 4 миниатюрные, а дорожки легко повредить статическим электричеством. Для повторной сборки используйте новый клей (например, B7000) и проверьте герметичность корпуса перед тестированием звука.

Как разобрать колонку JBL Charge 4: пошаговая инструкция

Перед началом разборки отключите колонку от питания и извлеките аккумулятор, если это возможно. JBL Charge 4 имеет цельный корпус с резиновыми заглушками и скрытыми винтами под ними. Подготовьте инструменты: пластиковую лопатку для разъединения защелок, крестовую отвертку PH0 или PH1, пинцет для работы с мелкими деталями и антистатический браслет, чтобы избежать повреждения электроники.

Снимите резиновые накладки на торцах колонки. Под ними расположены винты Torx T6 – открутите их, удерживая корпус, чтобы не сорвать резьбу. Обратите внимание: на нижней части под сеточкой динамика также скрыт винт, прикрытый декоративной заглушкой. Аккуратно подденьте её лопаткой, избегая повреждения ткани.

После удаления всех винтов начните отделять переднюю панель с динамиками от задней части. Вставьте пластиковую лопатку в зазор между половинками корпуса и медленно ведите её по периметру, отщелкивая внутренние фиксаторы. Не прилагайте чрезмерных усилий – защелки хрупкие и могут сломаться. Если корпус не поддается, проверьте, не осталось ли незамеченных винтов.

Отсоедините шлейфы, соединяющие динамики с платой. Они закреплены на разъемах ZIF или обычных коннекторах – в первом случае поднимите фиксирующую планку пинцетом, во втором аккуратно потяните за провода у основания. Запомните расположение шлейфов или сфотографируйте их перед отключением, чтобы не перепутать при сборке.

Внутри вы обнаружите основную плату с контроллером заряда, усилителем и Bluetooth-модулем. Для доступа к аккумулятору отпаяйте провода от контактов или отсоедините разъем, если он предусмотрен. Батарея зафиксирована двусторонним скотчем – прогрейте её феном до 60–70°C, чтобы ослабить клей, затем аккуратно подденьте пластиковой картой.

При замене динамиков отпаяйте провода от старого и припаяйте к новому, соблюдая полярность. Используйте паяльник мощностью 30–40 Вт и избегайте длительного нагрева контактов, чтобы не повредить мембрану. Перед установкой проверьте сопротивление нового динамика мультиметром – оно должно совпадать с оригинальным (обычно 4 Ом).

Сборку проводите в обратном порядке. Убедитесь, что все шлейфы подключены, а защелки корпуса зафиксированы без перекосов. Перед окончательной затяжкой винтов проверьте работоспособность колонки, подключив её к питанию. Если звук искажен или отсутствует, разберите устройство повторно и проверьте соединения.

Какие инструменты понадобятся для разборки колонки

Для разборки JBL Charge 4 потребуется набор инструментов, адаптированный под конструкцию корпуса и крепёжные элементы. Основная сложность – пластиковые защёлки и винты под нестандартные биты, поэтому без специализированных приспособлений не обойтись.

Минимальный комплект включает:

• Отвёртки с набором бит: Torx T5 и T8 (для винтов внутри корпуса), PH0 или PH1 (для мелких креплений). Обратите внимание на магнитные наконечники – они предотвратят потерю винтов в труднодоступных местах.
• Пластиковые лопатки или медиаторы: толщиной 0,5–1 мм для аккуратного разъединения защёлок без повреждения пластика. Металлические инструменты использовать нельзя – риск царапин и сколов.
• Пинцет: с антистатическим покрытием для извлечения мелких деталей (например, кнопок или контактных площадок).

Дополнительные инструменты ускорят процесс и снизят риск поломки:

1. Фен строительный или термопистолет: нагрев корпуса до 60–70°C размягчит клей под резиновыми накладками, облегчив их снятие. Температуру превышать нельзя – деформация пластика.
2. Присоска: диаметром 3–4 см для отделения передней решётки, если она посажена на клей. Работает эффективнее лопаток на ровных поверхностях.
3. Мультиметр: для проверки целостности проводов и контактов после разборки, особенно если колонка не включается.

Для работы с электронными компонентами понадобятся:

• Паяльник с тонким жалом (30–40 Вт): при необходимости замены динамиков или разъёмов. Температура пайки – не выше 300°C, время контакта – до 3 секунд.
• Антистатический браслет: обязателен при работе с платой управления, чтобы избежать повреждения микросхем статическим электричеством.
• Изопропиловый спирт (90%+): для очистки контактов от окислов или остатков термопасты на радиаторе усилителя.

Нестандартные крепления JBL Charge 4 требуют особого подхода. Например, винты под динамиками часто скрыты под резиновыми заглушками – их можно поддеть тонкой иглой или канцелярским ножом. Для фиксации разобранных деталей используйте магнитные подносы или контейнеры с ячейками, чтобы не перепутать винты разных размеров.

Избегайте чрезмерного усилия при работе с пластиковыми элементами. Если защёлка не поддаётся, проверьте наличие скрытых винтов или клеевых соединений. Для повторной сборки рекомендуется фотографировать каждый этап разборки – это поможет правильно соединить все компоненты.

Как снять резиновые накладки и открутить винты на корпусе

Начните с резиновых накладок на торцах колонки. Подденьте их пластиковой лопаткой или тонкой отвёрткой с плоским жалом, начиная с угла. Накладки фиксируются на защёлках – не тяните резко, чтобы не повредить пластиковые выступы. В углах JBL Charge 4 расположены скрытые винты под резиной: аккуратно отогните край и найдите углубления с крестовыми шлицами (размер PH1).

Винты на корпусе затянуты с усилием – используйте отвёртку с магнитным наконечником, чтобы избежать потери крепежа. Всего их 6: два под резиновыми накладками на торцах, два под динамиком (прикрыты сеточкой) и два на нижней панели под силиконовыми ножками. Откручивайте последовательно, придерживая корпус, чтобы не сорвать резьбу.

После снятия накладок осмотрите кромки корпуса: иногда производитель наносит клей-герметик. Если резиновые элементы не поддаются, прогрейте их феном (температура 60–70°C) – это размягчит адгезив. Не применяйте металлические инструменты для поддевания: используйте только пластиковые или силиконовые, чтобы не поцарапать покрытие.

Сохраните все винты и накладки в отдельной ёмкости. Перед сборкой очистите посадочные места от пыли и остатков клея – это обеспечит плотное прилегание резины и предотвратит попадание влаги внутрь. Для фиксации накладок при обратной установке используйте тонкий слой силиконового герметика (например, Dow Corning 732).

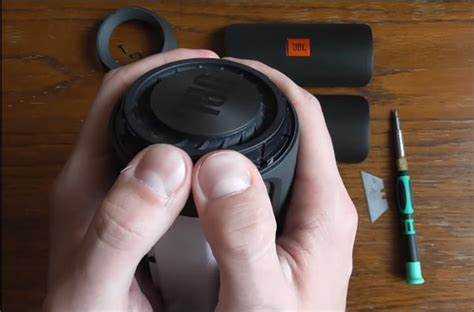

Как аккуратно отсоединить переднюю и заднюю панели

Резиновый уплотнитель на передней панели крепится на клей и защёлки. Подденьте его с угла, двигаясь вдоль края, но не тяните сильно – клей может оставить следы на пластике. Если уплотнитель не поддаётся, прогрейте его феном при температуре 60–70°C в течение 30–40 секунд. Это размягчит клей и облегчит снятие.

Задняя панель фиксируется шестью защёлками и двумя винтами под резиновой заглушкой в нижней части. Винты имеют головку Torx T6, поэтому подготовьте соответствующую отвёртку. После откручивания винтов вставьте лопатку в зазор между панелями и аккуратно отожмите защёлки, начиная с середины и двигаясь к краям. Избегайте резких движений – пластик хрупкий.

Внутри корпуса передняя панель дополнительно крепится к динамику на клей и два пластиковых фиксатора. Отсоедините шлейф, соединяющий кнопки управления с платой, предварительно отжав фиксатор разъёма тонкой отвёрткой. Шлейф хрупкий, поэтому тяните его только за пластиковый язычок, а не за провода.

Если панель не снимается, проверьте наличие скрытых винтов под наклейками или резиновыми ножками. В некоторых партиях JBL Charge 4 производитель использует дополнительные крепления в верхней части корпуса. Осмотрите края панели с фонариком – защёлки могут быть утоплены в пазы.

При работе с задней панелью обратите внимание на антенну Bluetooth, закреплённую на внутренней стороне. Она представляет собой тонкую медную полоску, приклеенную к пластику. Отсоедините её осторожно, чтобы не порвать – повреждение антенны ухудшит качество беспроводного сигнала.

После снятия панелей очистите остатки клея с корпуса и уплотнителей спиртовой салфеткой или изопропиловым спиртом. Не используйте ацетон или растворители – они могут повредить пластик. Для повторной сборки нанесите тонкий слой нового клея (например, B7000) на места крепления уплотнителя.

Собирая колонку, сначала защёлкните переднюю панель, затем заднюю, начиная с верхней части. Убедитесь, что все защёлки вошли в пазы, а резиновый уплотнитель равномерно прилегает по периметру. Затягивайте винты крест-накрест, чтобы избежать перекоса панели.

Как отключить шлейфы и провода внутри колонки

Провода питания и динамиков часто припаяны к плате. Если требуется полное отключение, используйте паяльник мощностью 30–40 Вт с тонким жалом. Прогрейте место пайки 2–3 секунды, затем снимите провод пинцетом. Для временного отсоединения можно перекусить провода бокорезами, оставив запас 5 мм для последующей пайки. Избегайте перегрева – термоусадка на проводах плавится при температуре выше 120°C, что может вызвать короткое замыкание.

После отключения проверьте целостность контактов мультиметром в режиме прозвонки. Особое внимание уделите шлейфу аккумулятора: окисление на контактах приводит к падению напряжения. Очистите их ластиком или спиртовой салфеткой, если обнаружен налет. При обратной сборке вставляйте шлейфы до щелчка фиксатора – неполное соединение вызовет нестабильную работу колонки.

Как извлечь динамики и батарею без повреждений

Перед началом работ отключите колонку от питания и разрядите конденсаторы, замкнув контакты батареи на 2–3 секунды через резистор 10 Ом. Это исключит риск короткого замыкания при демонтаже. Используйте пластиковые лопатки или медиаторы толщиной не более 0,5 мм – металлические инструменты могут повредить гибкие шлейфы или корпус.

Динамики JBL Charge 4 закреплены на раме с помощью клея и пластиковых защелок. Прогрейте периметр динамика феном при температуре 60–70°C в течение 30–40 секунд – это размягчит клей. Аккуратно подденьте край динамика лопаткой, начиная с нижней части, где расположены контакты. Избегайте резких движений: мембрана легко деформируется при чрезмерном усилии.

Батарея фиксируется двусторонним скотчем 3M VHB и двумя винтами Torx T5. Открутите винты, затем прогрейте края батареи феном (50°C, 20 секунд) – это ослабит адгезию скотча. Подденьте батарею пинцетом за край, равномерно отрывая от корпуса. Если скотч не поддается, нанесите изопропиловый спирт по периметру и подождите 1–2 минуты.

Вопрос-ответ:

Можно ли разобрать JBL Charge 4 без специальных инструментов, или обязательно покупать что-то?

В принципе, разобрать колонку можно и подручными средствами, но риск повредить корпус или внутренние элементы будет выше. В инструкции обычно рекомендуют использовать пластиковые лопатки для вскрытия защёлок — их можно заменить тонкой пластиковой картой или медиатором для гитары. Однако если корпус сидит очень плотно, без специального инструмента не обойтись. Металлические предметы (отвёртки, ножи) лучше не использовать — они легко царапают пластик или могут сломать защёлки. Если планируете разбирать колонку не раз, стоит заказать набор для ремонта смартфонов — там есть всё необходимое.

На каком этапе разборки JBL Charge 4 чаще всего возникают проблемы? Я слышал, что там есть хитрые защёлки.

Да, самые каверзные моменты — это именно защёлки в нижней части корпуса, где крепится динамик. Они спрятаны под резиновым уплотнителем, и если его не снять аккуратно, можно порвать. Ещё одна сложность — отсоединение шлейфа аккумулятора: он приклеен к плате, и если дёрнуть неосторожно, можно оторвать контакты. Некоторые пользователи жалуются, что после разборки колонка начинает скрипеть или плохо закрывается — это значит, защёлки не встали на место. Чтобы избежать этого, лучше фотографировать каждый этап и не прилагать лишних усилий.

Можно ли после разборки JBL Charge 4 заменить только динамик, не трогая остальные детали?

Теоретически да, но на практике всё зависит от того, как именно повреждён динамик. Если проблема в мембране или катушке, то его можно отпаять и заменить на аналогичный (например, с донорской колонки). Но если динамик приклеен к корпусу или закреплён винтами, придётся снимать всю переднюю панель, а это значит — отсоединять шлейфы, аккумулятор и плату. К тому же, если динамик вышел из строя из-за попадания воды или короткого замыкания, лучше проверить и остальные элементы — иначе новый динамик тоже быстро сломается. В идеале перед заменой прозвонить контакты мультиметром.

Стоит ли вообще разбирать JBL Charge 4 самостоятельно, если гарантия ещё действует?

Если гарантия не истекла, лучше не рисковать — любое вскрытие корпуса аннулирует её. Даже если вы всё сделаете аккуратно, сервисный центр легко определит следы разборки (царапины на винтах, сломанные защёлки, остатки клея). Если колонка сломалась по гарантии, обратитесь в официальный сервис — там бесплатно заменят неисправные детали или выдадут новую. Другое дело, если гарантия уже закончилась или проблема не подпадает под её условия (например, механические повреждения). Тогда самостоятельный ремонт имеет смысл, но только если вы уверены в своих силах — иначе можно только усугубить поломку.
