Как разобрать фен braun satin hair 5

Фен Braun Satin Hair 5 (модель HD 550 или HD 585) – устройство с керамическим покрытием и технологией ионизации, рассчитанное на интенсивную эксплуатацию. Однако даже качественная техника требует обслуживания: замена нагревательного элемента, очистка от пыли или ремонт мотора. Разборка фена без знания конструкции чревата повреждением пластиковых защелок, обрывом проводов или деформацией термозащиты. В этой инструкции – точные шаги для безопасного доступа к внутренним компонентам.

Перед началом работ отключите фен от сети и дайте ему остыть в течение 15–20 минут. Подготовьте инструменты: крестовую отвертку PH1, плоскую отвертку шириной 2–3 мм, пинцет и пластиковую лопатку (или гитарный медиатор). Избегайте металлических предметов – они могут поцарапать корпус или замкнуть контакты на плате. Особое внимание уделите фиксаторам: на Braun Satin Hair 5 используется двойная система крепления – винты под резиновыми заглушками и скрытые защелки в задней части.

Первый этап – демонтаж насадок и фильтра. Снимите концентратор воздуха, потянув его на себя с усилием 3–5 кг. Фильтр грубой очистки расположен на задней панели: подденьте его плоской отверткой, аккуратно отгибая пластиковые выступы. Если фильтр забит пылью, промойте его под струей воды и просушите. Далее – открутите 4 винта под резиновыми заглушками на рукоятке: два у основания, два ближе к переключателю режимов. Не теряйте винты – они имеют нестандартную длину (5 мм) и резьбу.

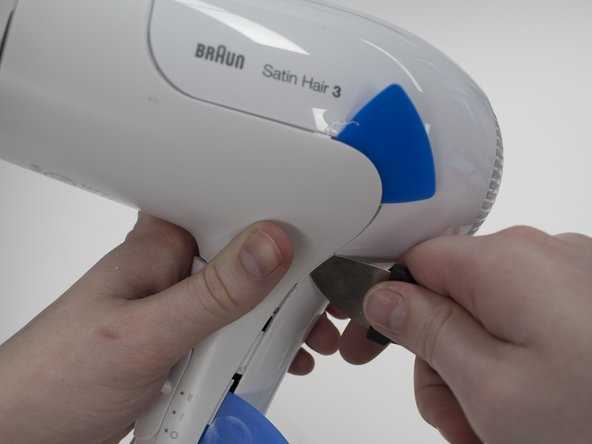

Следующий шаг – разделение корпуса. Начните с задней части: вставьте пластиковую лопатку в щель между половинками и медленно ведите по периметру, отжимая защелки. Не прилагайте силу – при чрезмерном давлении пластик трескается. В передней части корпуса (у сопла) расположены две дополнительные защелки, которые часто ломаются при неаккуратном разборе. После открытия корпуса отсоедините шлейф кнопок управления: подденьте фиксатор разъема пинцетом и потяните плату на себя. Теперь фен готов к диагностике или ремонту.

Какие инструменты понадобятся для разборки фена

Для разборки Braun Satin Hair 5 потребуется минимальный набор инструментов, но с точными характеристиками. Основной – крестовая отвёртка PH1 или PH0 (размер зависит от винтов корпуса, чаще PH1). Обратите внимание: винты могут быть скрыты под наклейками или резиновыми заглушками, поэтому пригодится тонкий плоский инструмент (например, пластиковая лопатка для разборки телефонов) или пинцет с загнутыми концами. Избегайте металлических предметов – риск повредить пластик или электронные компоненты высок.

Дополнительно понадобятся:

• Магнитная отвёртка (для удержания мелких винтов при извлечении).
• Мультиметр (если цель разборки – диагностика неисправностей, например, проверка сопротивления нагревательного элемента или мотора).
• Антистатический браслет (при работе с платой управления, чтобы исключить повреждение микросхем статическим электричеством).
• Кисть с жёстким ворсом (для очистки внутренних деталей от пыли и волос).

В некоторых случаях корпус фена склеен или защёлкнут настолько плотно, что без специальных приспособлений не обойтись. Для безопасного разъединения половинок используйте набор пластиковых клиньев (толщиной 1–2 мм) или гитарный медиатор. Если защёлки не поддаются, прогрейте стыки феном (температура 60–80°C) – пластик станет мягче, но не перегревайте, чтобы не деформировать детали.

Храните все снятые элементы в отдельных контейнерах или на магнитной доске. Винты от Braun Satin Hair 5 отличаются по длине и резьбе – перепутав их при сборке, можно повредить корпус или внутренние узлы. Для фиксации последовательности разборки фотографируйте каждый этап, особенно расположение проводов и разъёмов на плате.

Как снять заднюю крышку и получить доступ к внутренним деталям

Перед началом работы отключите фен от сети и дайте ему остыть не менее 15 минут. Braun Satin Hair 5 имеет скрытые крепления, поэтому потребуется тонкая отвёртка с плоским шлицем (ширина жала 2–2,5 мм) и пластиковая лопатка для разъединения защёлок.

Задняя крышка фиксируется двумя винтами под резиновыми заглушками и шестью пластиковыми защёлками по периметру. Заглушки расположены симметрично у основания рукоятки – подденьте их острым предметом, избегая повреждения поверхности. Винты имеют нестандартную головку Torx T6, но часто поддаются плоской отвёртке при аккуратном усилии.

• Снимите заглушки, поддев их с края.
• Выкрутите винты против часовой стрелки до полного освобождения.
• Отложите винты в отдельную ёмкость – они легко теряются.

После удаления винтов крышка всё ещё держится на защёлках. Начните с нижней части рукоятки: вставьте пластиковую лопатку в зазор между крышкой и корпусом на глубину 3–4 мм и аккуратно отожмите защёлку. Повторите действие с противоположной стороны. Избегайте чрезмерного давления – пластик хрупкий и может треснуть.

Верхние защёлки расположены ближе к воздухозаборнику. Их удобнее отсоединять поочерёдно, придерживая крышку свободной рукой. Если защёлка не поддаётся, проверьте, не осталось ли незамеченных винтов – иногда производитель использует дополнительные крепления в труднодоступных местах.

После освобождения всех защёлок крышка снимется с небольшим сопротивлением. Не тяните её резко – внутри остаются провода, подключённые к кнопкам управления. Отсоедините разъёмы, нажав на фиксаторы пальцами или пинцетом. На разъёмах нанесена маркировка: «ON/OFF» (питание) и «Speed» (регулировка скорости).

При обратной сборке сначала подключите разъёмы, затем установите крышку на корпус, совместив защёлки. Убедитесь, что все выступы вошли в пазы, прежде чем защёлкивать. Винты закручивайте до упора, но не перетягивайте – резьба в пластике легко срывается.

Если крышка не снимается после выполнения всех шагов, проверьте наличие скрытых винтов под наклейками или резиновыми накладками. В некоторых партиях Braun Satin Hair 5 дополнительный винт прячется под серийным номером на дне рукоятки.

Как отсоединить сетевой шнур и кнопки управления

Отключите фен от сети и переверните его тыльной стороной вверх. Снимите резиновую заглушку на торце рукоятки, поддев её плоской отвёрткой – под ней скрыт винт Torx T8. Выкрутите его, затем аккуратно подденьте защёлки корпуса пластиковой лопаткой, начиная с нижней части. Сетевой шнур фиксируется на плате двумя винтами под крестовую отвёртку PH0 – открутите их, придерживая клеммы, чтобы не оборвать провода. Отсоедините разъём питания, потянув его строго вертикально, без рывков. Если шнур припаян, используйте паяльник мощностью 30–40 Вт, предварительно зафиксировав провода пинцетом.

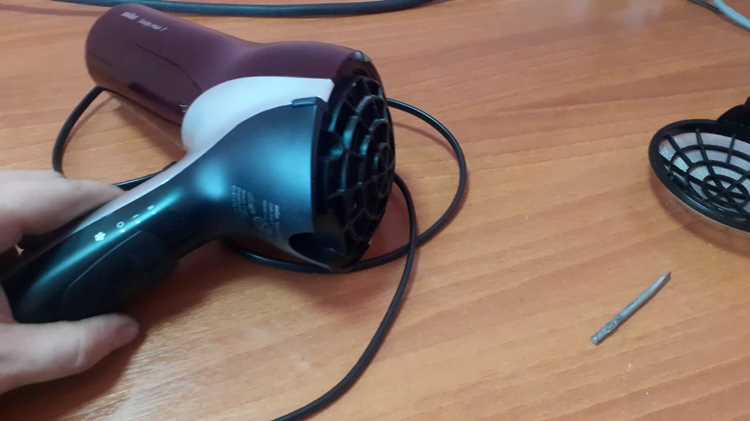

Как извлечь нагревательный элемент и вентилятор

Отсоедините заднюю крышку фена, открутив 4 винта T8 Torx, расположенных по периметру. Два из них скрыты под резиновыми заглушками у основания рукоятки – подденьте их плоской отвёрткой. После снятия крышки отключите разъём питания вентилятора, нажав на фиксатор пальцем и потянув колодку вверх. Не тяните за провода: они припаяны к плате и легко повреждаются.

Нагревательный элемент закреплён на алюминиевом каркасе двумя винтами M3 с потайной головкой. Открутите их крестовой отвёрткой PH1, удерживая каркас рукой, чтобы избежать деформации спирали. Спираль подключена к плате через керамические клеммы – снимите их, сжав пружинные зажимы плоскогубцами. Если клеммы окислены, очистите контакты ластиком или мелкозернистой наждачной бумагой.

Вентилятор фиксируется на валу электродвигателя стопорным кольцом. Снимите его, поддев отвёрткой с тонким жалом или специальным съёмником для стопорных колец. Если кольцо не поддаётся, нанесите на вал каплю проникающей смазки WD-40 и подождите 2–3 минуты. После извлечения кольца вентилятор снимется свободно – тяните его строго вдоль оси вала, чтобы не погнуть лопасти.

Перед извлечением двигателя отпаяйте провода от платы управления. Используйте паяльник мощностью 40–60 Вт с тонким жалом и припой с флюсом. Запомните расположение проводов: красный – питание (+), чёрный – общий (-), жёлтый – тахометр. Если провода короткие, удлините их гибким проводом сечением 0,5 мм², заизолировав места пайки термоусадочной трубкой.

Проверьте состояние подшипников двигателя: при вращении вала не должно быть люфта или посторонних шумов. Если вентилятор крутится с усилием, замените подшипники или двигатель целиком. Для смазки используйте силиконовую смазку в аэрозоле – нанесите 1–2 капли на вал, избегая попадания на обмотки. Сборку проводите в обратном порядке, убедившись, что все разъёмы и клеммы надёжно зафиксированы.

Как разделить корпус фена на две половины без повреждений

Перед началом работы отключите фен от сети и дайте ему остыть не менее 15 минут. Braun Satin Hair 5 имеет корпус из ABS-пластика с защелками и винтами Torx T6. Подготовьте инструменты: отвертку Torx T6, пластиковую лопатку для разборки, пинцет и тонкую металлическую пластину (например, шпатель). Избегайте использования острых предметов – они могут оставить царапины или сломать защелки.

Снимите насадку-концентратор и фильтр с задней части фена. Под фильтром расположены два винта Torx T6 – выкрутите их. Обратите внимание на резиновые прокладки под винтами: они предотвращают попадание пыли внутрь. Отложите винты и прокладки в отдельную емкость, чтобы не потерять.

Корпус фена удерживается шестью скрытыми защелками: две на рукоятке, три по бокам и одна в верхней части. Начните с рукоятки: вставьте пластиковую лопатку в щель между половинками корпуса у основания и аккуратно отожмите защелку. Не прилагайте чрезмерных усилий – защелки хрупкие и могут сломаться при резком нажатии.

После освобождения защелок на рукоятке переходите к боковым. Вставляйте лопатку в щель на расстоянии 2–3 см от края и медленно ведите вдоль корпуса, отжимая защелки по одной. Если лопатка не входит, проверьте, не осталось ли незамеченных винтов. В верхней части корпуса защелка расположена под декоративной накладкой – подденьте ее пинцетом, прежде чем разъединять половинки.

Если корпус не поддается, проверьте наличие дополнительных креплений. В некоторых моделях Braun Satin Hair 5 под резиновыми ножками скрыты винты – снимите ножки и осмотрите корпус. Также убедитесь, что все защелки действительно освобождены: иногда одна из них остается зажатой, блокируя разъединение.

При разделении половинок корпуса следите за проводами, соединяющими кнопки и плату. Они тонкие и могут порваться при резком движении. Аккуратно отведите половинки друг от друга на 2–3 см, затем осмотрите внутреннее пространство. Если провода натянуты, отсоедините их разъемы с помощью пинцета, прежде чем полностью разъединять корпус.

После успешного разделения осмотрите защелки на предмет повреждений. Если какая-то из них сломалась, замените ее на новую аналогичную (артикул для заказа: Braun 5543210). Сборку проводите в обратном порядке: сначала подключите провода, затем совместите половинки корпуса, начиная с верхней части, и защелкните их. Закрутите винты, установите фильтр и насадку.

Как проверить и заменить повреждённые детали внутри фена

После разборки фена Braun Satin Hair 5 осмотрите визуально все компоненты на предмет оплавлений, трещин или следов окисления. Начните с сетевого шнура – проверьте изоляцию на целостность, особенно в местах изгибов у вилки и корпуса. Используйте мультиметр в режиме прозвонки: сопротивление между жилами должно быть бесконечным, а между жилой и корпусом – отсутствовать. Если прибор показывает короткое замыкание или обрыв, замените шнур на аналогичный с сечением не менее 0,75 мм².

Нагревательная спираль осматривается на предмет обрывов или провисаний. Прозвоните её мультиметром: сопротивление исправной спирали фена Braun Satin Hair 5 составляет 40–60 Ом. Если значение выше или бесконечность – спираль повреждена. Замена требует точного подбора проволоки с аналогичным диаметром (обычно 0,2–0,3 мм) и удельным сопротивлением. Наматывайте витки равномерно, избегая касаний между ними.

Двигатель с крыльчаткой проверяется на свободное вращение – заклинивание указывает на износ подшипников или деформацию лопастей. Измерьте сопротивление обмоток: для двигателя фена оно должно быть в пределах 5–15 Ом. Если обмотка сгорела, замените двигатель целиком – перемотка нерентабельна. При установке новой крыльчатки убедитесь, что она сбалансирована, иначе вибрация разрушит подшипники.

Микровыключатели режимов тестируются мультиметром в режиме прозвонки. Нажмите на кнопку – контакты должны замыкаться с характерным щелчком. Если сопротивление не меняется или превышает 1 Ом, замените выключатель. При пайке нового используйте паяльник мощностью не более 40 Вт, чтобы не повредить пластиковый корпус.

Конденсаторы фильтра помех (если есть) проверяются на вздутие или утечку электролита. Измерьте ёмкость мультиметром с функцией тестирования конденсаторов: отклонение более 20% от номинала требует замены. Устанавливайте конденсатор с таким же рабочим напряжением (обычно 250 В) и ёмкостью (0,1–1 мкФ). Соблюдайте полярность при монтаже электролитических моделей.

После замены деталей соберите фен в обратной последовательности, но перед окончательной фиксацией корпуса проверьте работоспособность. Включите фен на минимальной мощности и дайте поработать 2–3 минуты. Температура корпуса не должна превышать 60°C, а шум двигателя – оставаться равномерным. Если фен перегревается или искрит, немедленно отключите и проверьте качество пайки и изоляции проводов.

Как собрать фен обратно после ремонта или чистки

Перед сборкой убедитесь, что все детали фена Braun Satin Hair 5 сухие и очищены от остатков пыли или смазки. Особое внимание уделите лопастям вентилятора – даже мелкие частицы могут нарушить балансировку и вызвать вибрацию. Проверьте целостность проводов и контактов: если при разборке были отсоединены разъемы, проследите, чтобы они были плотно вставлены в соответствующие гнезда без перекосов.

Начните с установки нагревательного элемента. В модели Satin Hair 5 он крепится к пластиковому корпусу двумя винтами M2.5 с потайной головкой – используйте отвертку с магнитным наконечником, чтобы не уронить крепеж. Убедитесь, что термопредохранитель и термостат плотно прилегают к керамической основе нагревателя, иначе возможен перегрев.

Закрепите мотор с вентилятором в задней части корпуса. Вставьте его в посадочное место так, чтобы выступ на оси мотора совпал с пазом на лопастях. Затяните фиксирующий винт M3, но не переусердствуйте – чрезмерное усилие может повредить пластиковые защелки. Проверьте вращение вентилятора: он должен крутиться свободно, без заеданий.

Подключите провода согласно схеме, если они были отсоединены. В фене Braun используются цветовые маркировки: красный – нагревательный элемент, синий – мотор, желто-зеленый – заземление. Изолируйте места пайки термоусадочной трубкой или изолентой, чтобы исключить короткое замыкание. Пропустите провода через каналы в корпусе, избегая острых краев, которые могут перетереть изоляцию.

Соедините половинки корпуса, совместив выступы и пазы. Надавите по периметру, пока не услышите щелчки защелок – их в модели Satin Hair 5 шесть штук. Закрутите четыре винта M2 в нижней части корпуса, начиная с диагонально расположенных, чтобы избежать перекоса. Проверьте подвижность кнопок и переключателей: они должны нажиматься без усилий.

После сборки подключите фен к сети и протестируйте все режимы работы. Включите холодный обдув на 30 секунд, затем переключитесь на минимальный нагрев. Если мотор гудит равномерно, а воздух нагревается без запаха гари, сборка выполнена правильно. При появлении посторонних шумов или искрения немедленно отключите прибор и проверьте контакты.

Вопрос-ответ:

Можно ли разобрать фен Braun Satin Hair 5 без специальных инструментов?

Для разборки фена Braun Satin Hair 5 потребуются хотя бы базовые инструменты, такие как отвёртка с насадками (обычно крестовая и плоская), пластиковая лопатка или медиатор для аккуратного отделения пластиковых защёлок, а также пинцет для работы с мелкими деталями. Без них велик риск повредить корпус или внутренние элементы. Если под рукой нет специальных инструментов, можно попробовать использовать тонкую пластиковую карту вместо лопатки, но действовать нужно очень осторожно, чтобы не сломать защёлки. В некоторых случаях может пригодиться фен для разогрева клеевых соединений, если корпус склеен.

Как снять заднюю решётку фена Braun Satin Hair 5, если она не поддаётся?

Задняя решётка фена Braun Satin Hair 5 обычно крепится на защёлках или винтах. Если она не снимается, сначала проверьте, нет ли скрытых винтов под резиновыми заглушками или наклейками — иногда их прикрывают для эстетики. Если винтов нет, попробуйте аккуратно поддеть решётку пластиковой лопаткой по периметру, начиная с одного края. Не давите слишком сильно, чтобы не повредить пластик. Если решётка всё равно не поддаётся, возможно, она дополнительно зафиксирована клеем — в этом случае можно слегка нагреть её феном (не перегревая!) и снова попробовать поддеть. Главное — не прилагать чрезмерных усилий, иначе можно сломать крепления.

Что делать, если при разборке фена отвалился провод внутри корпуса?

Если провод отсоединился внутри фена, сначала определите, к какой части он был подключён: к двигателю, нагревательному элементу или выключателю. Обычно провода крепятся на клеммах или пайкой. Если провод просто выпал из клеммы, его можно аккуратно вставить обратно, убедившись, что контакт надёжный. Если провод был припаян, потребуется паяльник и немного олова, чтобы восстановить соединение. Перед пайкой зачистите концы провода и место на плате, чтобы обеспечить хороший контакт. Если вы не уверены в своих навыках пайки, лучше обратиться к мастеру, чтобы избежать короткого замыкания или повреждения электроники.

Можно ли после разборки фена Braun Satin Hair 5 собрать его обратно так, чтобы он работал как раньше?

Да, фен можно собрать обратно, если действовать аккуратно и следовать обратному порядку разборки. Главное — не потерять мелкие детали (винты, защёлки, прокладки) и правильно подключить все провода. Перед сборкой проверьте, не осталось ли внутри посторонних предметов или пыли, которые могут помешать работе. Особое внимание уделите креплению задней решётки и корпуса — они должны плотно прилегать, чтобы не было зазоров. Если при разборке вы не повредили нагревательный элемент, двигатель или электронику, фен должен работать как прежде. Однако если после сборки он не включается или работает некорректно, возможно, где-то нарушен контакт — в этом случае стоит ещё раз проверить все соединения.
