В Arduino под словом скетч понимается исходный код, который управляет работой платы и подключённых к ней компонентов. Фактически это файл с расширением .ino, написанный на языке C++ с набором библиотек Arduino. Именно скетч задаёт, какие пины используются, как обрабатываются сигналы и какие действия выполняет микроконтроллер после подачи питания.
Понимание того, как скетч компилируется и загружается в память микроконтроллера, помогает быстрее находить проблемы и точнее контролировать поведение устройства. Например, знание порядка выполнения инструкций позволяет избежать лишних задержек, а правильная организация кода снижает риск зависаний при работе с прерываниями и последовательным портом.
В этой статье рассматривается устройство скетча, правила его выполнения и практические моменты, с которыми сталкиваются пользователи Arduino при работе с реальными проектами: от мигающего светодиода до систем с несколькими модулями и обменом данными.
Что именно считается скетчем в Arduino IDE
В Arduino IDE скетчем считается проект, оформленный как каталог с кодом для конкретной платы. Обязательный элемент такого каталога – файл с расширением .ino, имя которого должно полностью совпадать с именем папки. Этот файл служит точкой сборки и именно его среда использует при создании прошивки.
Скетч может состоять из нескольких исходных файлов. Помимо основного .ino, в папке проекта допускаются файлы .h и .cpp, которые применяются для разделения логики, описания классов и вынесения повторяющихся частей кода. Arduino IDE автоматически подключает их к процессу компиляции без ручной настройки.
Код скетча обрабатывается не напрямую. Перед компиляцией среда добавляет служебные конструкции: объявления функций, базовые заголовочные файлы ядра Arduino и код инициализации микроконтроллера. Поэтому в скетче отсутствует функция main(), а выполнение начинается с пользовательских функций setup() и loop().
В состав скетча также входят используемые библиотеки. Они подключаются через директивы #include, но физически хранятся в отдельном каталоге среды разработки. При сборке Arduino IDE подставляет нужные версии библиотек с учётом выбранной модели платы и параметров компилятора.
Таким образом, скетч в Arduino IDE – это набор файлов проекта и подключённых библиотек, которые среда преобразует в бинарный код и загружает в память микроконтроллера.
Из каких файлов состоит скетч и где они хранятся
Основу любого скетча составляет файл с расширением .ino. Он хранится в отдельной папке проекта, имя которой совпадает с именем этого файла. По умолчанию такие папки размещаются в каталоге Arduino внутри пользовательских документов операционной системы, но путь можно изменить в настройках Arduino IDE.
Для упрощения структуры кода в папке скетча часто создают дополнительные файлы с расширениями .h и .cpp. В .h размещают объявления функций, структур и классов, а в .cpp – их реализацию. Все файлы, находящиеся в каталоге скетча, автоматически участвуют в компиляции без необходимости ручного подключения.
Отдельную группу составляют файлы библиотек. Они не входят напрямую в папку скетча и располагаются в каталоге libraries внутри директории Arduino либо в системной папке установки среды. В скетче такие файлы используются через директивы #include, а сама среда подставляет нужные исходники при сборке.
В некоторых проектах рядом со скетчем хранятся вспомогательные данные: конфигурационные файлы, схемы или текстовые описания. Arduino IDE их игнорирует при компиляции, но они остаются частью проекта и упрощают сопровождение и повторное использование кода.
Чёткое разделение файлов скетча и библиотек помогает контролировать структуру проекта и быстрее находить исходники, влияющие на работу конкретного устройства.
Как функции setup и loop управляют выполнением кода
В каждом скетче Arduino управление выполнением кода строится вокруг двух функций – setup() и loop(). Они заменяют классическую точку входа main(), которая скрыта внутри ядра Arduino. Пользователь управляет логикой устройства, определяя поведение только через эти две функции.
Функция setup() вызывается строго один раз после подачи питания или перезагрузки платы. В ней размещают настройку режимов пинов, инициализацию последовательного порта, запуск датчиков и модулей. Всё, что должно быть подготовлено до начала основной работы, помещают именно сюда.
Функция loop() выполняется циклически без остановки, пока плата включена. После завершения последней строки управление автоматически возвращается в начало loop(). Частота повторения зависит от количества операций внутри функции и использования задержек, таймеров или ожиданий данных.
Разделение задач между setup() и loop() напрямую влияет на стабильность работы устройства. Ошибки часто возникают, когда инициализация оборудования выполняется внутри loop(), либо когда в цикле используются длительные задержки, блокирующие обработку событий.
| Функция | Когда вызывается | Типовые задачи |
|---|---|---|
| setup() | Один раз при старте | Настройка пинов, запуск интерфейсов, начальные значения |
| loop() | Постоянно по кругу | Чтение датчиков, управление логикой, обработка сигналов |
При разработке скетча рекомендуется делать loop() как можно короче и избегать блокирующих конструкций. Для периодических действий лучше использовать счётчики времени на базе millis(), что позволяет коду реагировать на внешние события без пауз.
В каком порядке Arduino выполняет строки скетча

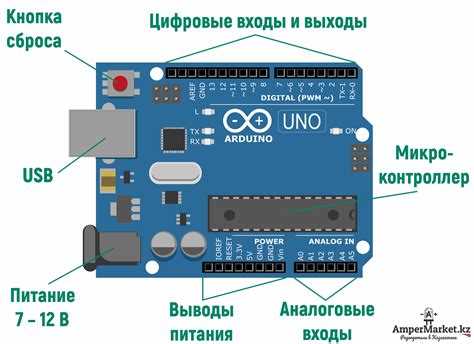

После завершения setup() управление переходит к функции loop(), которая выполняется непрерывно до отключения питания. Каждая строка внутри loop() выполняется по порядку, сверху вниз, создавая цикл постоянного опроса датчиков и управления исполнительными механизмами.
В скетче могут использоваться дополнительные функции, вызовы которых встраиваются в основной поток. Arduino переходит к выполнению этих функций только в момент их вызова, а после завершения возвращается к строке, следующей за вызовом.
Использование условных операторов if, циклов for и while позволяет изменять порядок выполнения и создавать повторяющиеся или выборочные действия. Контроль последовательности особенно важен при работе с сенсорами и исполнительными устройствами, чтобы обеспечить правильную синхронизацию.
Для наглядного представления порядка выполнения можно использовать таблицу:
| Этап | Описание |
|---|---|
| 1. Загрузка скетча | Программа загружается в память Arduino |
| 2. Выполнение setup() | Настройка пинов, инициализация переменных |
| 3. Вход в loop() | Циклическое выполнение основного кода |
| 4. Вызовы дополнительных функций | Переход к функциям по мере необходимости и возврат |
| 5. Повторение loop() | Цикл продолжается до выключения или перезагрузки платы |
Как скетч компилируется и загружается в микроконтроллер

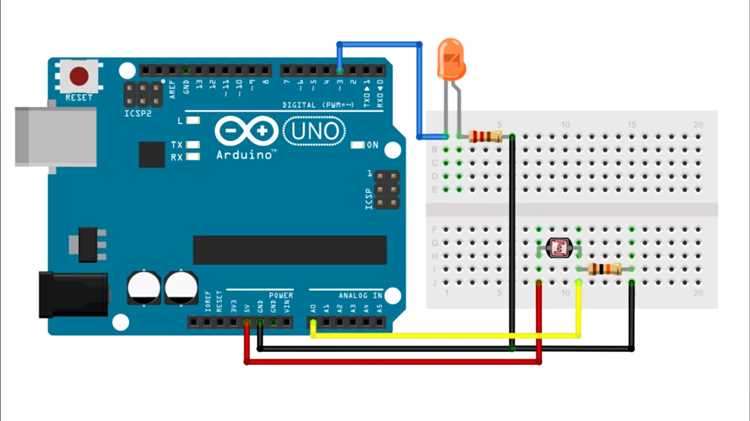

Процесс компиляции и загрузки скетча в Arduino разделяется на несколько этапов, каждый из которых преобразует исходный код в исполняемую программу для микроконтроллера.
Основные шаги:
- Проверка синтаксиса: Arduino IDE анализирует исходный код на наличие ошибок, пропущенных скобок и некорректных команд.
- Преобразование скетча: Добавляются необходимые библиотеки и шаблонные функции, формируя полный C/C++ код.
- Компиляция в машинный код: Код преобразуется компилятором в двоичный файл (.hex), который может выполняться микроконтроллером.
- Связывание: Объединяются все библиотеки, внешние модули и основной код, формируя единую прошивку.
- Загрузка в микроконтроллер: IDE через USB-порт передает прошивку на Arduino, используя загрузчик (bootloader), встроенный в плату.
- Старт выполнения: После успешной загрузки микроконтроллер начинает выполнение программы с функции setup(), затем переходит в loop().
Для ускорения отладки рекомендуется проверять компиляцию перед каждой загрузкой и отслеживать сообщения IDE о возможных конфликтах библиотек или переполнении памяти.
- Используйте минимальный набор библиотек для конкретного проекта.
- Следите за объемом используемой памяти, чтобы избежать сбоев при загрузке.
- При повторной загрузке больших скетчей лучше перезагрузить плату для очистки памяти.
Какие ошибки возникают в скетче и как их распознать
При работе со скетчами в Arduino наиболее часто встречаются синтаксические и логические ошибки, а также ошибки компиляции и загрузки.
Типичные ошибки:
- Синтаксические ошибки: Пропущенные скобки, точки с запятой, неправильные имена переменных. IDE подсвечивает их и показывает строку с ошибкой.
- Ошибки компиляции: Отсутствие подключенных библиотек или несовместимость версий. В консоли отображается сообщение о недостающей библиотеке или конфликте типов.
- Ошибки времени выполнения: Деление на ноль, переполнение переменных, неверная работа с массивами. Они не всегда видны при компиляции, проявляются во время работы платы.
- Ошибки логики: Неправильный порядок вызова функций, неверные условия в if или циклах. IDE не указывает на них напрямую, поэтому требуется анализ кода и тестирование.
Рекомендации по распознаванию ошибок:
- Использовать консоль компиляции для анализа сообщений IDE.
- Добавлять Serial.print() для отслеживания значений переменных и последовательности выполнения.
- Тестировать скетч на небольших блоках кода перед объединением всех функций.
- Проверять совместимость подключаемых библиотек и версию Arduino IDE.
Чем скетч отличается от обычной программы на C++
Скетч в Arduino имеет особенности, которые отличают его от стандартной программы на C++:
- Структура: Скетч состоит из двух обязательных функций – setup() и loop(), в то время как стандартная C++ программа начинается с main().
- Автоматические подключения: Arduino IDE автоматически подключает базовые библиотеки, что упрощает работу с пинами и сенсорами. В C++ все подключения должны быть явными через #include.
- Циклическое выполнение: loop() выполняется непрерывно, что упрощает управление устройствами в реальном времени. В обычном C++ циклы нужно реализовывать самостоятельно.
- Ограничения по памяти: Скетч компилируется под микроконтроллер с ограниченной памятью, поэтому нужно учитывать размер глобальных переменных и массивов, чего нет в стандартных приложениях на ПК.
Рекомендации при переходе от C++ к скетчам Arduino:
- Использовать setup() для инициализации оборудования и переменных.
- Разбивать код на функции для упрощения loop() и улучшения читаемости.
- Следить за объемом памяти и избегать динамического выделения больших массивов.
- Применять встроенные функции Arduino для работы с датчиками и пинами вместо создания низкоуровневого кода на C++.
Вопрос-ответ:
Что такое скетч в Arduino и зачем он нужен?
Скетч — это программа для Arduino, которая управляет платой и подключенными устройствами. Он задает последовательность действий, настраивает пины и обрабатывает данные от датчиков, обеспечивая работу проекта в автоматическом режиме.
Из каких элементов состоит скетч в Arduino IDE?
Скетч содержит основной файл с расширением .ino, где прописаны функции setup() и loop(), а также дополнительные файлы библиотек (.h, .cpp), если используются сторонние модули. Все файлы хранятся в папке проекта.
Как Arduino выполняет команды скетча?
После загрузки на плату сначала выполняется setup() один раз, где настраиваются пины и переменные. Затем loop() выполняется циклично, вызывая дополнительные функции по мере необходимости. Любой вызов функции выполняется последовательно, после чего управление возвращается в основной цикл.
В чем отличие скетча Arduino от стандартной программы на C++?
Скетч имеет обязательные функции setup() и loop(), упрощенные средства работы с пинами и встроенные библиотеки. В C++ программа начинается с main(), все библиотеки подключаются вручную, и циклы создаются самостоятельно. Скетч рассчитан на ограниченные ресурсы микроконтроллера.
Какие ошибки чаще всего возникают в скетчах и как их находить?
Частые ошибки: синтаксические (пропущенные скобки, точки с запятой), ошибки компиляции из-за отсутствующих библиотек и логические ошибки в условиях или циклах. IDE подсвечивает синтаксис и выводит сообщения о компиляции, а для проверки логики удобно использовать Serial.print() для отслеживания значений переменных.
Как правильно структурировать скетч в Arduino для работы с датчиками?
Скетч должен содержать функцию setup() для инициализации пинов и сенсоров, и функцию loop(), где данные считываются и обрабатываются циклично. Рекомендуется разбивать код на отдельные функции для обработки каждого датчика, чтобы облегчить отладку и поддерживать читаемость.
Можно ли использовать стандартные библиотеки C++ в скетче Arduino?
Да, многие стандартные библиотеки C++ можно подключать через #include, но нужно учитывать ограничения памяти и производительности микроконтроллера. Некоторые библиотеки, особенно для сложных структур данных или потоков, могут не работать, поэтому лучше использовать адаптированные под Arduino версии.
