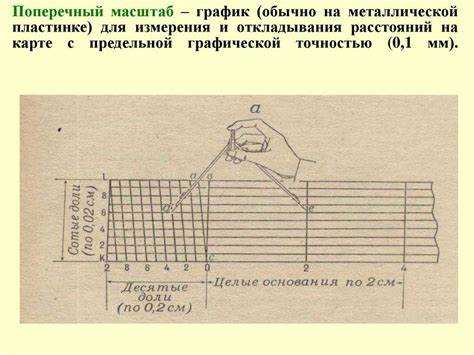

Как выбрать масштаб для графика

Масштаб графика напрямую влияет на точность восприятия данных и удобство анализа. Неправильный выбор диапазона осей может исказить визуальное представление и скрыть важные изменения в показателях. Для числовых данных с колебаниями от 0 до 500 целесообразно установить ось Y с диапазоном 0–550 и шагом делений 50, чтобы каждый уровень был отчетливо виден.

При работе с данными, где значения сильно различаются, логарифмическая шкала позволяет сравнивать показатели в нескольких порядках величины. Например, если значения варьируются от 1 до 1000, линейная шкала создаст сжатую нижнюю часть графика, а логарифмическая равномерно распределит точки, облегчая выявление закономерностей.

Проверка масштаба на этапе построения графика помогает избежать перекосов. После выбора диапазона и шага делений рекомендуется визуально оценить график: точки должны быть распределены равномерно, без чрезмерного сжатия или растяжения, что упрощает чтение и интерпретацию данных.

Определение диапазона данных для осей

Правильный диапазон осей обеспечивает точное отображение данных и предотвращает искажение информации. Начинать стоит с анализа минимальных и максимальных значений каждой переменной.

1. Определение минимума и максимума: для оси Y вычислите наименьшее и наибольшее значение в наборе данных. Например, если значения варьируются от 12 до 478, диапазон оси Y можно установить от 0 до 500.
2. Добавление буфера: добавляйте 5–10% к минимальному и максимальному значениям, чтобы график не выглядел сжатым по краям. Для диапазона 12–478 это даст диапазон 0–520.
3. Проверка на выбросы: экстремальные значения могут сильно расширять ось. При наличии выбросов рассмотрите возможность построения двух графиков или ограничения оси до 95% диапазона данных.
4. Адаптация под визуальные цели: если график предназначен для сравнения нескольких наборов данных, диапазон осей должен быть одинаковым для всех графиков, чтобы обеспечить сопоставимость.
5. Учет единиц измерения: диапазон оси X зависит от временных или категориальных интервалов. Для ежедневных данных диапазон лучше устанавливать по числу дней, а для категорий – по количеству категорий.

После определения диапазона данных рекомендуется проверить график на читаемость: значения должны быть распределены равномерно, без плотных скоплений или больших пустот, что позволяет быстро выявлять закономерности и аномалии.

Выбор единиц измерения для осей

Правильный выбор единиц измерения на оси влияет на точность интерпретации графика и удобство сопоставления значений. Для числовых данных шаг делений должен соответствовать масштабу изменений: слишком мелкий шаг перегружает ось, слишком крупный скрывает детали.

Для оси Y рекомендуется выбирать кратные числа, которые легко воспринимаются: 5, 10, 50, 100 в зависимости от диапазона. Например, при диапазоне 0–500 оптимальный шаг делений 50, при 0–120 – шаг 10–20. Это облегчает чтение и позволяет быстро определить примерное значение точек.

Для временных рядов ось X лучше настраивать по естественным единицам времени:

• Дни – для данных с частотой измерений раз в день;
• Недели – при еженедельных отчетах или тенденциях;
• Месяцы или кварталы – для годовых сравнений или длинных временных рядов.

При категориальных данных шаг определяется количеством категорий. Категории должны занимать равные интервалы, чтобы визуально не создавать искажений. Если категорий больше 20, рекомендуется разметка через каждые 2–3 элемента для сохранения читаемости.

Выбор единиц измерения необходимо проверять визуально: деления должны быть равномерными, легко читаемыми, без перегруженности или пропусков, что обеспечивает корректное восприятие данных.

Решение о линейной или логарифмической шкале

Выбор типа шкалы зависит от диапазона данных и характера изменений. Линейная шкала подходит для равномерного распределения значений, где разница между точками сохраняет одинаковую визуальную величину. Например, набор данных от 10 до 200 удобно отображать линейной шкалой с шагом 20–25 единиц.

Логарифмическая шкала используется при значительных различиях между минимальными и максимальными значениями. Она равномерно распределяет точки по порядкам величины. Для значений от 1 до 1000 линейная шкала с шагом 100 создаст плотную нижнюю часть графика и разреженную верхнюю. Логарифмическая шкала позволит визуально сопоставлять малые и большие значения одновременно.

При выборе шкалы важно учитывать тип анализа:

• Если требуется наблюдать абсолютные изменения – используйте линейную шкалу.
• Если важно видеть пропорциональные или экспоненциальные изменения – применяйте логарифмическую шкалу.

Перед окончательным выбором шкалы стоит построить пробный график. В логарифмической шкале значения не могут быть равны нулю или отрицательными, поэтому минимальные точки нужно корректировать или исключать. Линейная шкала сохраняет нулевую точку, что важно для наглядного сравнения абсолютных величин.

Подбор шага делений на оси

Шаг делений определяет, как часто будут отображаться отметки на оси и насколько легко воспринимать значения. Оптимальный шаг зависит от диапазона данных и масштаба графика.

Для числовых осей рекомендуется выбирать шаг, кратный 2, 5 или 10. Например, при диапазоне 0–100 удобен шаг 10, при 0–250 – шаг 25, при 0–500 – шаг 50. Это упрощает чтение и расчет значений между делениями.

Для больших диапазонов с дробными значениями шаг может быть дробным: 0,2; 0,5; 1. При этом важно, чтобы количество делений не превышало 10–12, иначе график будет перегружен.

При логарифмической шкале шаг делений устанавливается по порядкам величины: 1, 10, 100, 1000. Дополнительные промежуточные деления 2, 5, 20 помогают детализировать данные без искажения визуального восприятия.

Проверка шага делений включает визуальный анализ: отметки должны быть равномерными, числа легко читаемыми, а расстояние между ними достаточным для размещения подписей. При необходимости шаг корректируют, чтобы сохранить баланс между детализацией и наглядностью.

Настройка интервалов для удобного чтения

Интервалы между делениями на оси должны позволять быстро ориентироваться в данных и предотвращать перегруженность графика. Для числовых осей оптимальная дистанция между делениями составляет 40–80 пикселей при стандартном размере графика 800×600 пикселей.

Для подбора интервалов полезно составить таблицу с вариантами шага и количеством делений:

Для временных рядов интервалы оси X лучше подбирать по естественным единицам: дни, недели, месяцы. При большом количестве точек интервалы можно увеличить через каждые 2–3 элемента, чтобы подписи не накладывались друг на друга.

После настройки интервалов проверяют визуально, чтобы все подписи были читаемыми, а расстояние между делениями сохраняло равномерность, не создавая пустых зон или скоплений на графике.

Проверка пропорций графика для визуальной ясности

Пропорции графика определяют, насколько наглядно воспринимаются данные. Соотношение осей X и Y влияет на наклон линий и распределение точек. Например, для линейного графика диапазон оси Y 0–500 и оси X 0–1000 создаст сильно пологую линию, что затруднит оценку изменений.

Для проверки пропорций применяют следующие рекомендации:

• Соотношение осей X и Y выбирают в диапазоне 1:1 до 1:2 для равномерного отображения трендов. При слишком вытянутой оси данные визуально сжимаются или растягиваются.
• При изменении масштаба осей сохраняют равномерность шага делений, чтобы линии и столбцы не искажали реальную величину.
• Для столбчатых графиков высота столбцов должна занимать 60–80% высоты области построения, чтобы обеспечить читаемость и сравнимость значений.
• После построения графика оценивают распределение точек: одинаковые изменения должны быть видны одинаково, без искажения наклона или плотности.

При работе с несколькими графиками проверка пропорций важна для сопоставления данных. Использование одинаковых соотношений осей позволяет правильно сравнивать изменения между наборами данных без визуальных искажений.

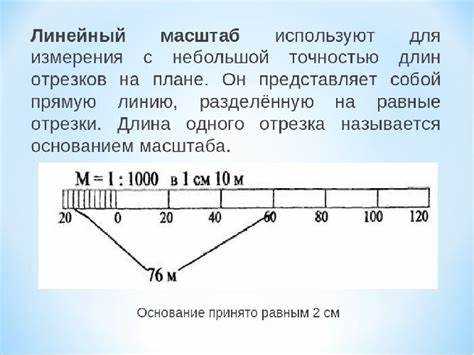

Корректировка масштаба при добавлении новых данных

При добавлении новых данных диапазон осей может стать недостаточным, что приведет к сжатию графика или скрытию значений. Для сохранения наглядности требуется своевременная корректировка масштаба.

1. Анализ новых значений: определите минимальные и максимальные показатели добавленных данных.
2. Сравнение с текущим диапазоном: если новые значения выходят за существующие границы, расширьте ось с учетом буфера 5–10% для визуального комфорта.
3. Обновление шага делений: при увеличении диапазона пересчитайте шаг делений, чтобы количество делений оставалось в пределах 8–12 для читаемости.
4. Проверка пропорций: убедитесь, что изменение масштаба не искажает наклон линий и распределение точек.
5. Согласование с предыдущими графиками: если новые данные добавляются к существующей серии, рекомендуется сохранить одинаковый масштаб для всех графиков, чтобы корректно сравнивать показатели.

Регулярная корректировка масштаба предотвращает сжатие графика, сохраняет равномерное распределение делений и облегчает восприятие трендов даже при значительном расширении диапазона данных.

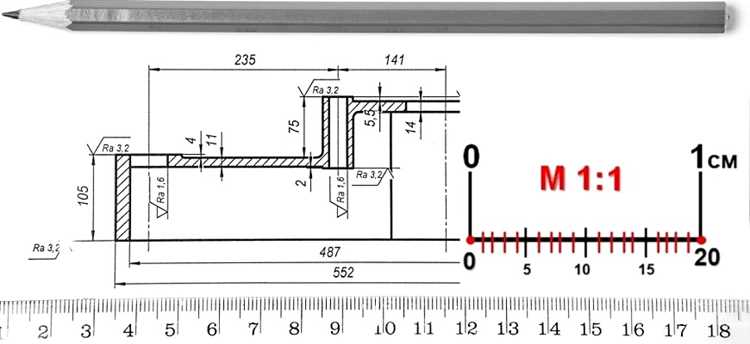

Сравнение нескольких графиков с одинаковым масштабом

Использование одинакового масштаба на нескольких графиках позволяет корректно сопоставлять данные и выявлять закономерности между различными наборами показателей. Несоответствие диапазонов осей приводит к искажению восприятия изменений.

При сравнении графиков следует учитывать следующие моменты:

• Единый диапазон осей: диапазоны осей X и Y должны быть одинаковыми для всех графиков. Например, если один график показывает значения от 0 до 500, другие графики с теми же категориями также устанавливают ось Y 0–500.
• Согласованный шаг делений: шаг делений на осях должен совпадать, чтобы визуально одинаковые изменения имели одинаковую длину на всех графиках.
• Учет пропорций: соотношение длины осей X и Y сохраняют одинаковым, чтобы линии и столбцы отображались пропорционально и не искажали сравнительный анализ.
• Проверка визуальной читаемости: подписи, точки и столбцы должны быть одинакового размера и расстояния на всех графиках для удобного сравнения.

Вопрос-ответ:

Как определить подходящий диапазон для осей графика?

Диапазон осей выбирается на основе минимальных и максимальных значений данных. Для числовых осей рекомендуется добавить 5–10% буфера к крайним значениям, чтобы точки не располагались у границ графика. При наличии выбросов можно исключить их или создать отдельный график для этих значений. Такой подход обеспечивает равномерное распределение точек и улучшает читаемость графика.

Когда стоит использовать логарифмическую шкалу вместо линейной?

Логарифмическая шкала применима, если данные охватывают несколько порядков величины. Например, при диапазоне значений от 1 до 1000 линейная шкала сделает нижние значения практически неразличимыми. Логарифмическая шкала равномерно распределяет точки по порядкам величины, позволяя видеть как малые, так и большие значения одновременно. Для анализа пропорциональных или экспоненциальных изменений логарифмическая шкала показывает тенденции точнее, чем линейная.

Как выбрать шаг делений, чтобы график оставался читаемым?

Шаг делений выбирают исходя из диапазона оси и количества точек. Для числовых осей удобно использовать кратные 2, 5 или 10. Например, при диапазоне 0–250 оптимальный шаг 25, а при диапазоне 0–500 — 50. При логарифмической шкале шаг выбирают по порядкам величины: 1, 10, 100. Важно, чтобы количество делений на оси не превышало 10–12, иначе график становится перегруженным.

Почему важно использовать одинаковый масштаб при сравнении нескольких графиков?

Одинаковый масштаб позволяет корректно сравнивать изменения между наборами данных. Если диапазоны осей различаются, визуальное восприятие изменений будет искажено: один график может казаться более динамичным, чем другой. Для сравнения трендов используют одинаковые диапазоны осей и шаг делений, а также сохраняют пропорции длины осей, чтобы линии и столбцы выглядели сопоставимо. Это упрощает анализ и делает выводы точными.
