Как отредактировать stl модель в solidworks

Формат STL широко используется при 3D-печати, реверс-инжиниринге и обмене геометрией между CAD/CAM системами, но изначально он не предназначен для параметрического редактирования. Модель в STL представляет собой набор треугольников без истории построения, размеров и зависимостей. В SolidWorks это создает ряд ограничений, которые важно учитывать еще на этапе импорта, чтобы избежать потери геометрии и некорректных операций.

SolidWorks позволяет работать с STL моделями в нескольких режимах: как с графическими телами, поверхностями или твердотельными объектами. Выбор режима напрямую влияет на доступный инструментарий – от простого измерения до создания вырезов, отверстий и добавления новых элементов. Для инженерных задач, таких как адаптация детали под посадку, корректировка зазоров или подготовка к производству, требуется предварительное восстановление геометрии и контроль качества сетки.

Перед началом редактирования необходимо проверить STL файл на наличие разрывов, перевернутых нормалей и самопересечений. SolidWorks предоставляет встроенные средства диагностики и исправления сеток, а также дополнительные модули для преобразования треугольной модели в редактируемое твердое тело. Понимание этих инструментов позволяет работать даже с тяжелыми STL файлами, содержащими сотни тысяч граней.

Практика показывает, что успешное редактирование STL в SolidWorks требует сочетания ручных операций и автоматизированных функций. Использование локального редактирования, упрощения сетки и точной настройки параметров экспорта помогает получить модель, пригодную для дальнейшего проектирования, сборки или повторной печати без геометрических ошибок.

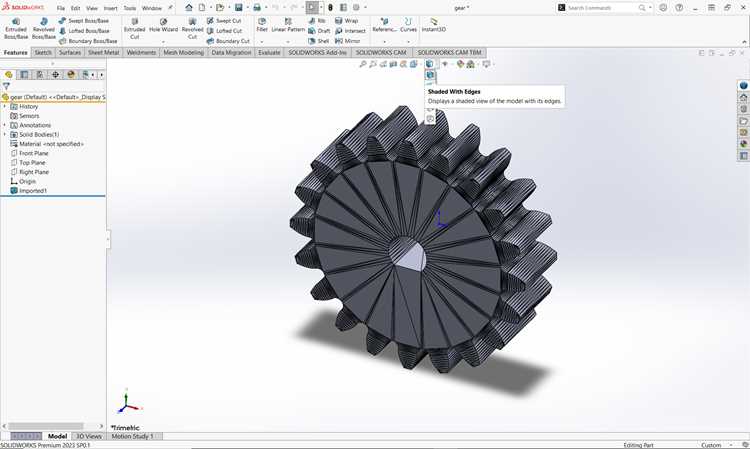

Импорт STL файла и выбор режима: графическое тело или твердотельное представление

Импорт STL файла в SolidWorks начинается с настройки параметров в диалоге открытия. Ключевой выбор – тип представления модели: графическое тело, поверхностное тело или твердотельное тело. Этот параметр определяет, будет ли STL использоваться только для визуального контроля и измерений или станет основой для геометрических операций. Ошибка на этом этапе приводит к необходимости повторного импорта и потере времени.

Режим графического тела подходит для задач сравнения, компоновки и контроля габаритов. Модель загружается как визуальный объект без участия в расчетах и без возможности создания элементов. Преимущество режима – минимальная нагрузка на систему при работе с крупными файлами, содержащими десятки или сотни тысяч треугольников. Недостаток очевиден: редактирование формы невозможно.

При выборе твердотельного представления SolidWorks пытается автоматически преобразовать замкнутую STL сетку в объемное тело. Этот режим целесообразен, если файл имеет корректную топологию, не содержит разрывов и количество граней находится в разумных пределах. Практическая граница – до 20–30 тысяч треугольников для стабильной работы без предварительного упрощения сетки.

Если автоматическое создание твердого тела завершается ошибкой, рекомендуется использовать импорт как поверхностное тело. Такой подход дает доступ к инструментам анализа и ремонта геометрии: закрытию отверстий, перестроению отдельных участков и последующему созданию объемного тела вручную. Этот вариант часто применяется при редактировании STL моделей, полученных со сканеров или из сторонних систем.

Для стабильного результата перед импортом целесообразно отключить автозапуск FeatureWorks и ScanTo3D, если их работа не требуется на первом этапе. Это позволяет оценить качество STL файла без фоновых операций и принять обоснованное решение о дальнейшем способе редактирования модели в SolidWorks.

Преобразование STL сетки в твердое тело с помощью ScanTo3D и FeatureWorks

Модули ScanTo3D и FeatureWorks применяются для восстановления редактируемой геометрии из STL файлов, когда прямое создание твердого тела при импорте невозможно. Оба инструмента решают разные задачи и требуют предварительной оценки структуры сетки, формы детали и целей дальнейшего редактирования.

ScanTo3D используется для работы с полигональными и сканированными моделями, где отсутствуют выраженные параметрические элементы. Процесс преобразования строится вокруг анализа сетки и создания поверхностей, которые затем объединяются в объем.

• Запуск Mesh Prep Wizard для поиска разрывов, дубликатов граней и некорректных нормалей.
• Закрытие отверстий и локальное сглаживание проблемных участков сетки.
• Создание опорных кривых и поверхностей по фасетам STL.
• Сшивка поверхностей с контролем допуска и формирование твердого тела.

ScanTo3D целесообразен при работе с органическими формами, корпусами и деталями, полученными со 3D-сканеров, где автоматическое распознавание элементов невозможно.

FeatureWorks ориентирован на восстановление истории построения для деталей с простой и регулярной геометрией. Инструмент анализирует фасетную модель и пытается распознать стандартные элементы.

1. Импорт STL как твердотельного или поверхностного объекта.
2. Запуск функции Распознавание элементов в FeatureWorks.
3. Определение базовых операций: выдавливание, вращение, отверстия, фаски.
4. Проверка и ручная корректировка распознанных параметров.

FeatureWorks показывает наилучшие результаты при работе с механическими деталями, имеющими плоские грани, цилиндры и симметричные элементы. При высокой плотности сетки рекомендуется предварительно упростить STL, чтобы избежать ложного распознавания и перегрузки системы.

На практике часто используется комбинированный подход: первичное восстановление объема через ScanTo3D, а затем частичное распознавание элементов в FeatureWorks. Такой сценарий позволяет получить твердое тело, пригодное для локального редактирования и внесения инженерных изменений.

Исправление дефектов STL: разрывы, самопересечения и неориентированные грани

Большинство STL моделей содержит топологические ошибки, препятствующие созданию твердого тела в SolidWorks. Наиболее критичны разрывы сетки, самопересечения граней и ошибочная ориентация нормалей. Эти дефекты нарушают замкнутость объема и приводят к сбоям при сшивке поверхностей и выполнении булевых операций.

Поиск проблемных участков выполняется через инструменты анализа сетки в ScanTo3D или при импорте STL как поверхностного тела. Разрывы выявляются как незамкнутые контуры или отверстия, часто возникающие после экспорта из систем моделирования или при сканировании физического объекта. Для их устранения используется автоматическое закрытие отверстий с заданием допуска либо ручное восстановление поверхности на сложных участках.

Самопересечения возникают, когда треугольники сетки пересекают друг друга или дублируются. Такие зоны сложно обнаружить визуально, поэтому рекомендуется использовать проверку на пересечение граней с минимальным допуском. В большинстве случаев корректировка выполняется путем локального удаления поврежденных фасет и перестроения поверхности на основе соседней геометрии.

Неориентированные грани характеризуются перевернутыми нормалями, из-за чего SolidWorks интерпретирует часть сетки как внутреннюю поверхность. Это приводит к отказу при создании твердого тела даже при отсутствии видимых разрывов. Исправление выполняется автоматическим выравниванием нормалей или их ручной переориентацией для отдельных участков с контролем направления внешней стороны модели.

После устранения дефектов необходимо повторно проверить замкнутость сетки и выполнить тестовую сшивку поверхностей. Только полностью согласованная и ориентированная STL модель может быть преобразована в объемное тело, пригодное для дальнейшего редактирования в SolidWorks.

Локальное редактирование геометрии STL: вырезы, отверстия и добавление элементов

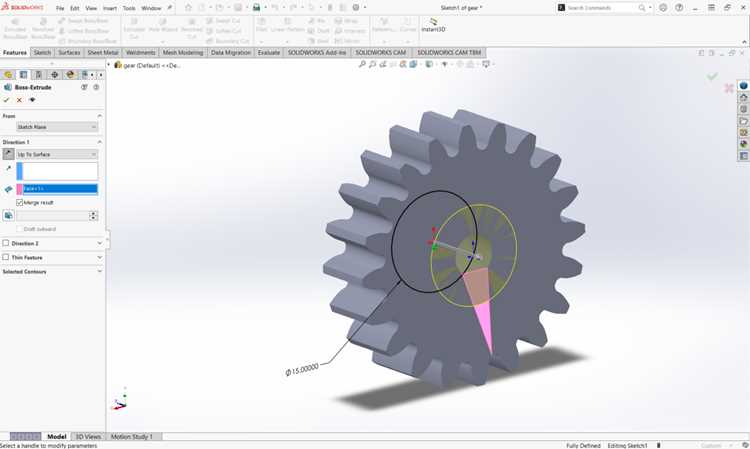

Для создания вырезов и отверстий используется стандартный инструментарий SolidWorks: эскизы, операции выдавливания и вращения. Эскиз может строиться как на восстановленных плоских гранях, так и на вспомогательных плоскостях, привязанных к характерным точкам STL геометрии. При отсутствии идеально плоских участков рекомендуется сначала создать опорную поверхность с контролем допуска.

Добавление новых элементов – ребер, бобышек, фланцев – выполняется поверх существующего твердого тела без необходимости полной реконструкции модели. Важно учитывать, что локальные изменения не наследуют параметрическую логику исходного STL файла, поэтому размеры и привязки следует задавать явно, используя геометрические зависимости и числовые значения.

При редактировании сложных областей целесообразно изолировать участок с помощью разделения тела или временного удаления фасетной геометрии. Такой подход снижает риск ошибок при пересечении операций с неидеальной поверхностью и упрощает контроль формы после перестроения.

Завершающий этап локального редактирования – проверка целостности тела и корректности пересечений новых элементов с исходной геометрией. Любые операции должны формировать единый замкнутый объем, иначе последующий экспорт или использование модели в сборках приведет к геометрическим конфликтам.

Упрощение и оптимизация STL сетки для дальнейшего моделирования

STL файлы с высокой плотностью треугольников затрудняют анализ геометрии и последующее преобразование в твердое тело. Перед началом редактирования необходимо сократить количество фасет без искажения ключевых форм, иначе операции восстановления и локального редактирования становятся нестабильными.

Оптимизация выполняется на этапе подготовки сетки и направлена на удаление избыточных элементов, не влияющих на функциональные размеры детали. В SolidWorks и ScanTo3D доступен набор инструментов для контролируемого упрощения.

• Снижение количества треугольников по заданному допуску отклонения от исходной поверхности.
• Объединение почти плоских участков в укрупненные фасеты.
• Удаление мелких элементов сетки, не участвующих в сопряжениях и посадках.
• Локальное упрощение сложных зон при сохранении критических контуров.

При выборе допуска рекомендуется ориентироваться на реальные требования к точности модели. Для большинства механических деталей допустимое отклонение находится в диапазоне 0,05–0,2 мм, что позволяет сократить число граней в несколько раз без заметных изменений формы.

После упрощения необходимо повторно проверить сетку на наличие разрывов и самопересечений, так как агрессивное сокращение фасет может создавать новые дефекты. Проверка выполняется теми же средствами анализа, что и на этапе первичной диагностики STL файла.

1. Анализ сетки до упрощения и фиксация критических зон.
2. Применение упрощения с минимальным допуском.
3. Пошаговое увеличение допуска с визуальным контролем формы.
4. Финальная проверка замкнутости и ориентации граней.

Грамотно упрощенная STL сетка существенно облегчает преобразование в твердое тело, ускоряет перестроение модели и снижает нагрузку на систему при дальнейших операциях в SolidWorks.

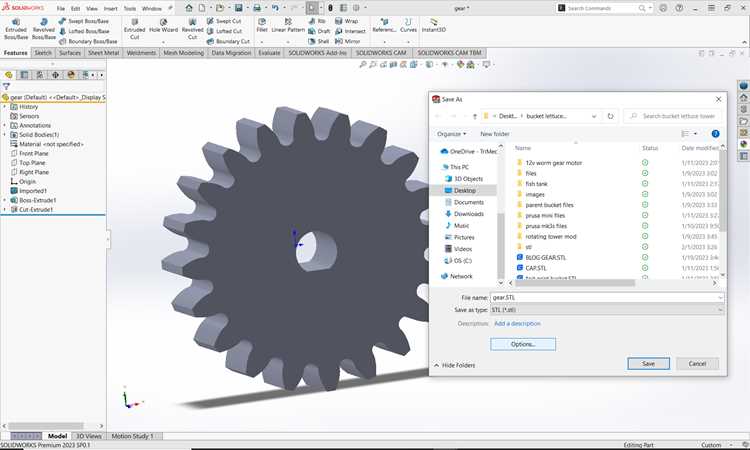

Экспорт отредактированной STL модели с контролем точности и допусков

После локального редактирования и оптимизации сетки важно корректно настроить экспорт STL, чтобы сохранить точность и соответствие инженерным требованиям. SolidWorks позволяет задавать параметры разрешения сетки и контролировать допуск отклонений для каждой детали.

Основные параметры экспорта, влияющие на точность:

Рекомендуется перед экспортом выполнить тестовое измерение критических размеров и толщин модели с использованием инструмента Measure. Это позволяет убедиться, что локальные изменения и упрощение сетки не привели к превышению допуска.

Для сложных сборок целесообразно сохранять отдельные STL модели с минимальным количеством треугольников для предварительного анализа, а высокоточную сетку использовать только для производства или 3D-печати. Такой подход снижает риск ошибок и упрощает последующую интеграцию модели в CAM-систему или сборку SolidWorks.

Вопрос-ответ:

Как правильно выбрать режим импорта STL в SolidWorks для редактирования?

При импорте STL файла в SolidWorks доступно несколько режимов: графическое тело, поверхностное тело и твердотельное тело. Если модель требуется только для визуального анализа и измерений, подходит графическое тело — оно не создает нагрузку на систему. Для последующего редактирования следует выбирать твердотельное тело, но это возможно только при замкнутой и корректной сетке. Если автоматическое преобразование не удается, рекомендуется импортировать как поверхностное тело и сначала исправить дефекты сетки через инструменты ScanTo3D.

Какие инструменты SolidWorks помогают исправлять разрывы и самопересечения в STL?

Для исправления разрывов и пересечений используется ScanTo3D и встроенные функции анализа сетки. Сначала выполняется диагностика сетки, выявляются отверстия, дублирующиеся треугольники и перевернутые нормали. Разрывы можно закрыть автоматическим методом или вручную, создавая поверхности по контурам. Самопересекающиеся грани удаляются или перестраиваются локально, чтобы не нарушить замкнутость модели. После всех изменений выполняется повторная проверка целостности сетки перед преобразованием в твердое тело.

Можно ли добавлять отверстия и выступы в STL модели напрямую?

Прямое редактирование фасетной сетки STL ограничено, поэтому сначала модель нужно преобразовать в твердое тело или сшитую поверхность. После этого стандартные инструменты SolidWorks, такие как эскизы и выдавливания, позволяют создавать отверстия, вырезы и дополнительные элементы. Для сложных криволинейных областей рекомендуется сначала построить вспомогательные поверхности или плоскости, чтобы обеспечить точное позиционирование новых элементов.

Как сократить количество треугольников в STL без потери формы детали?

Оптимизация сетки выполняется с помощью инструментов упрощения в ScanTo3D или SolidWorks. Сначала определяется критическая геометрия, которую нельзя изменять. Далее применяется снижение числа треугольников по заданному допуску отклонения от исходной поверхности. Для большинства механических деталей допустимое отклонение составляет 0,05–0,2 мм. Локальное упрощение позволяет сохранить точные контуры в функциональных областях и уменьшить нагрузку на систему при дальнейшем редактировании.

Какие настройки экспорта STL обеспечивают контроль допусков и точности?

При экспорте STL в SolidWorks можно задать отклонение (Deviation) и угловой допуск (Angle Tolerance). Отклонение определяет максимально допустимое расстояние между исходной поверхностью и сеткой STL, а угловой допуск контролирует плотность треугольников на кривых и фасках. Для механических деталей отклонение обычно выбирают 0,05–0,2 мм, угловой допуск 5–10°. При необходимости точной передачи формы можно сохранять модель в бинарном формате для уменьшения размера файла и ускорения обработки в других системах.

Почему при преобразовании STL в твердое тело в SolidWorks возникают ошибки, и как их исправить?

Ошибки при создании твердого тела чаще всего появляются из-за дефектов сетки: разрывов, самопересечений или неориентированных нормалей. SolidWorks не может корректно сшить поверхность, если треугольники не замкнуты или частично пересекаются. Исправление начинается с анализа сетки с помощью ScanTo3D или встроенных средств диагностики: устраняются отверстия, удаляются дублирующиеся и пересекающиеся грани, нормали приводятся к единому направлению. После исправления модели рекомендуется повторно проверить замкнутость и корректность поверхности, а затем преобразовать в твердое тело. Для сложных сеток полезно сначала импортировать модель как поверхностное тело и постепенно восстанавливать объем с помощью построения опорных поверхностей и сшивки.
