Как переделать старую клавиатуру под usb

Многие клавиатуры с разъёмами DIN или PS/2 продолжают исправно работать, но оказываются несовместимыми с современными компьютерами. Переделка под USB позволяет использовать надёжную механику и привычную раскладку без покупки новой периферии. На практике такая доработка сводится не к «перепайке провода», а к замене логики управления и правильной работе с матрицей клавиш.

В основе переделки лежит использование USB-контроллера с поддержкой HID, чаще всего на базе микроконтроллеров ATmega32U4 или RP2040. Старый контроллер клавиатуры при этом полностью исключается из схемы, а дорожки матрицы подключаются напрямую к новому устройству. Это даёт полный контроль над раскладкой, устранение фантомных нажатий и возможность задать собственные комбинации клавиш.

Проект не требует редких инструментов: достаточно мультиметра, паяльника с тонким жалом и базовых навыков работы с микроконтроллерами. При аккуратном подходе результатом станет полностью совместимая USB-клавиатура, корректно определяемая в Windows, Linux и macOS без драйверов и дополнительных настроек.

htmlОпределение типа старой клавиатуры и её интерфейса

Первым шагом необходимо точно определить, с каким интерфейсом работает клавиатура. Наиболее распространены три варианта: AT (DIN-5), PS/2 (Mini-DIN-6) и редкие проприетарные разъёмы. AT-клавиатуры обычно выпускались до середины 90-х годов, используют асинхронный протокол и не поддерживают горячее подключение. PS/2-модели встречаются чаще, но также несовместимы с USB без преобразования сигнала.

Визуальный осмотр разъёма не всегда достаточен. Некоторые клавиатуры имеют PS/2-разъём, но используют нестандартную распиновку или собственный контроллер. Для проверки следует разобрать корпус и найти маркировку микросхемы контроллера. Обозначения вроде Holtek, SMK, ALPS или безымянные ASIC указывают на закрытую архитектуру, которую невозможно адаптировать напрямую к USB.

Если на плате присутствует отдельный микроконтроллер с кварцем и минимумом внешних компонентов, его следует считать несъвемым для перепрошивки. В таком случае контроллер полностью отключается, а дальнейшая работа ведётся только с контактами матрицы. Наличие эпоксидной капли вместо микросхемы – прямой признак одноразовой логики, не пригодной для модификации.

Дополнительно нужно определить тип подключения матрицы: гибкая плёнка с графитовыми дорожками, жёсткий шлейф или отдельные провода. Количество линий фиксируется мультиметром в режиме прозвонки. Это значение напрямую влияет на выбор USB-контроллера: например, матрица 9×18 потребует не менее 27 GPIO без учёта дополнительных функций.

Только после точного определения интерфейса и структуры матрицы имеет смысл подбирать USB-контроллер и прошивку. Ошибка на этом этапе приводит к невозможности корректного сканирования клавиш и полной переделке всей схемы подключения.

Выбор USB-контроллера или переходника для переделки

Выбор способа подключения напрямую зависит от состояния штатной электроники клавиатуры. Если оригинальный контроллер исправен и использует стандартный протокол PS/2, допустимо применение активного PS/2–USB переходника. Такие устройства содержат собственный микроконтроллер и корректно преобразуют сканкоды, в отличие от пассивных адаптеров, которые работают только с комбинированными клавиатурами. При этом раскладка и логика остаются неизменными.

Контроллер должен иметь нативную поддержку USB, без промежуточных чипов. Использование плат на ATmega328 с USB–UART преобразователями исключается, так как они не могут эмулировать HID-устройство. Также важно наличие внешнего кварца или стабильного тактирования, иначе возможны обрывы соединения и ошибки распознавания клавиш.

При выборе платы учитывается формат монтажа. Для установки внутрь корпуса предпочтительны компактные модули без распаянных разъёмов. USB-разъём должен быть механически закреплён или выведен на отдельную плату, так как старые корпуса не рассчитаны на нагрузку от кабеля.

Использование переходника оправдано только при сохранении оригинальной схемы. Во всех остальных случаях замена контроллера обеспечивает совместимость с современными ОС, возможность переназначения клавиш и устранение ограничений старой логики.

Разборка корпуса и доступ к контактной матрице

Разборку начинают с полного отключения клавиатуры и удаления всех крепёжных элементов. Винты часто скрыты под резиновыми ножками или декоративными заглушками; их потеря приведёт к перекосу корпуса при сборке. Для старых моделей характерно использование саморезов с нестандартным шагом, поэтому применять чрезмерное усилие при выкручивании недопустимо.

После снятия верхней крышки необходимо оценить способ крепления клавишного блока. В большинстве случаев он зафиксирован металлической пластиной или пластиковыми защёлками. Механические клавиатуры требуют извлечения стабилизаторов длинных клавиш до полного доступа к плате или плёночной матрице. Мембранные модели разбираются послойно, без деформации гибких элементов.

Перед отсоединением матрицы рекомендуется промаркировать стороны и порядок слоёв. Это упрощает последующее подключение к USB-контроллеру и исключает ошибки при определении строк и столбцов. Металлические экраны и изолирующие прокладки сохраняются – они необходимы для жёсткости конструкции и защиты от наводок.

После получения доступа к контактным площадкам матрицы корпус временно откладывают. Все дальнейшие операции выполняются с клавишным блоком отдельно, чтобы исключить механическое повреждение корпуса и декоративных элементов.

Подключение линий матрицы к USB-контроллеру

Перед пайкой необходимо точно определить структуру матрицы и разделить все контакты на группы строк и столбцов. Для этого используется мультиметр в режиме прозвонки: замыкание конкретной клавиши всегда соединяет одну линию строки с одной линией столбца. Результат фиксируется в таблице, которая затем используется при настройке прошивки.

Подключение выполняется напрямую к GPIO USB-контроллера без промежуточных резисторов. Линии матрицы не имеют полярности, однако важно сохранить единый порядок нумерации. Для уменьшения наводок применяются короткие проводники одинаковой длины, предпочтительно многожильные сечением 0,12–0,2 мм².

• Общий провод или «земля» для матрицы не используется
• Контакты шлейфа зачищают минимально, чтобы не повредить графитовый слой
• Пайка выполняется при температуре не выше 300 °C с быстрым прогревом

Если матрица выполнена на гибкой плёнке без медных площадок, применяются прижимные контакты или пайка через провод с токопроводящим клеем. Прямое лужение таких дорожек допустимо только при наличии заводских контактных зон. Любая деформация плёнки приводит к обрыву дорожек.

1. Подключить все строки матрицы к выбранным GPIO
2. Подключить все столбцы матрицы к оставшимся GPIO
3. Проверить отсутствие коротких замыканий между линиями
4. Зафиксировать проводку термоклеем или каптоновым скотчем

После завершения подключения контроллер временно подключается к компьютеру для проверки корректности опроса линий до окончательной сборки корпуса.

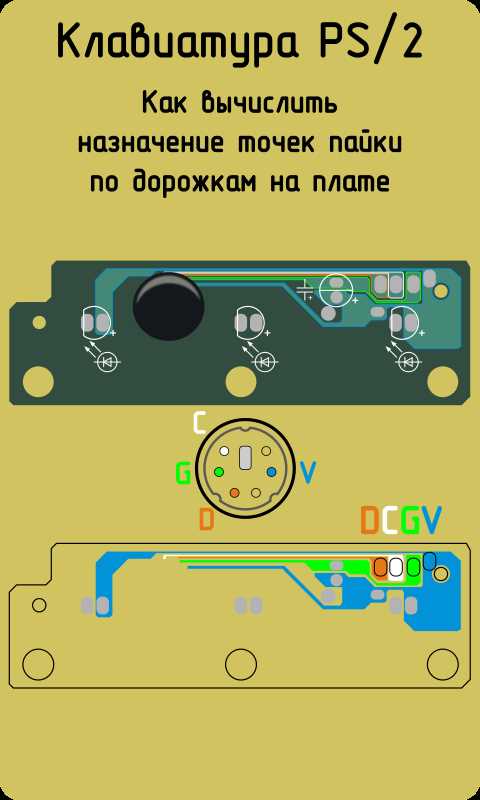

Настройка прошивки и проверка работы клавиш

Назначение клавиш выполняется на уровне keymap. На этом этапе важно использовать физическое расположение матрицы, а не легенды кейкапов. Ошибка в ориентации приводит к смещению символов и некорректной работе служебных клавиш. После компиляции прошивка загружается через стандартный загрузчик без дополнительного программатора.

Первичная проверка проводится до сборки корпуса. Контроллер подключается к компьютеру, и каждая клавиша нажимается поочерёдно с фиксацией результата. Для выявления ошибок используется встроенный отладочный режим QMK или стандартные средства ОС.

После устранения всех ошибок выполняется повторная прошивка и длительный тест с набором текста. Только стабильная работа всех клавиш является основанием для окончательной сборки клавиатуры.

Сборка клавиатуры и тестирование на компьютере

После успешного подключения матрицы и прошивки USB-контроллера приступают к окончательной сборке клавиатуры. Сначала фиксируются все линии матрицы и проводка контроллера с помощью термоклея или каптоновым скотчем, чтобы исключить смещение при установке клавишного блока.

• Установить стабилизаторы длинных клавиш и убедиться в их подвижности
• Прикрутить верхнюю крышку корпуса без зажима проводки
• Проверить, что все винты закручены равномерно, без перекоса

После сборки выполняется тестирование на компьютере. Контроллер должен определяться как стандартное HID-устройство без установки драйверов. Для проверки корректности работы клавиш используют:

1. Тестовые утилиты для клавиатур (KeyboardTest, AquaKeyTest)
2. Встроенный блок «Экранная клавиатура» в Windows или «Keyboard Viewer» в macOS
3. Набор текста для проверки комбинаций и функциональных клавиш

Особое внимание уделяется проверке:

• Функциональных клавиш (F1–F12) и служебных комбинаций Ctrl, Alt, Shift
• Срабатывания всех клавиш без фантомных нажатий
• Стабильности соединения USB при длительном удержании клавиш

Если обнаружены несрабатывающие клавиши или двойные срабатывания, проверяется пайка и соответствие линий матрицы. Только после полной проверки клавиатура считается готовой к регулярной эксплуатации.

Вопрос-ответ:

Какие типы старых клавиатур можно подключить к USB через замену контроллера?

Для переделки подходят клавиатуры с разъёмами PS/2 и AT (DIN-5), а также некоторые модели с проприетарной схемой при условии, что матрица исправна. Основное требование — наличие физической матрицы, к которой можно подключить USB-контроллер напрямую. Клавиатуры с полностью интегрированными микросхемами, где дорожки матрицы выведены только на внутренние контакты контроллера, переделать сложнее и иногда невозможно.

Как определить количество строк и столбцов матрицы старой клавиатуры?

Для этого используют мультиметр в режиме прозвонки. Каждое нажатие клавиши соединяет одну линию строки с одной линией столбца. Проходят по всем клавишам, фиксируя замыкания, и строят таблицу соответствия. Этот шаг необходим, чтобы правильно назначить GPIO на USB-контроллере и исключить фантомные нажатия.

Какие USB-контроллеры подходят для переделки механических клавиатур?

Наиболее подходящие — платы на базе ATmega32U4, например Pro Micro или Leonardo, и микроконтроллеры RP2040. ATmega32U4 удобен для прошивок QMK и TMK, а RP2040 предоставляет больше выводов GPIO, что полезно для матриц с большим количеством клавиш. Контроллер должен иметь нативную поддержку USB, без посредников типа UART-USB, иначе устройство не будет определяться как клавиатура.

Как проверить работу клавиш после прошивки USB-контроллера?

Сначала подключают контроллер к компьютеру до сборки корпуса и проверяют каждую клавишу. Для этого используют тестовые утилиты вроде KeyboardTest или встроенные средства ОС, например «Экранная клавиатура» в Windows. Проверяют, чтобы каждая клавиша срабатывала без фантомных нажатий, а комбинации Ctrl, Alt, Shift и функциональные клавиши работали корректно. Ошибки исправляются путем проверки соединений или корректировки соответствия GPIO в прошивке.

Можно ли использовать старую клавиатуру с изношенными плёночными дорожками?

Если графитовые дорожки на плёнке частично стёрты или имеют обрывы, переделка возможна только после восстановления или замены шлейфа. Пайка напрямую к изношенной плёнке часто приводит к короткому замыканию или нестабильной работе клавиш. В таких случаях применяют проводники с токопроводящим клеем или полностью заменяют слой матрицы на новый, сохранив механические клавиши.

Можно ли переделать старую клавиатуру с PS/2 на USB без замены контроллера?

Да, если клавиатура использует стандартный PS/2-протокол и имеет совместимую схемотехнику, достаточно активного PS/2–USB переходника. Такой переходник содержит собственный микроконтроллер, который преобразует сканкоды клавиш в формат USB HID. Важно использовать именно активный переходник — пассивные адаптеры работают только с клавиатурами, где сам контроллер поддерживает оба протокола. При этом сохраняется исходная логика работы клавиш, раскладка и функциональные комбинации. Перед подключением следует проверить целостность шлейфа и отсутствие повреждений на контактных площадках, чтобы переходник корректно передавал сигналы.
