Mic in – вход для слабого микрофонного сигнала с уровнем порядка нескольких миллимилливольт. Такой разъём содержит встроенный предусилитель, рассчитанный на работу с высоким импедансом источника. Это позволяет подключать динамические, электретные и гарнитурные микрофоны без внешнего оборудования.
На большинстве устройств Mic in подаёт питание bias для электретных капсюлей, обычно 2–5 В через резистор 1–2 кОм. Этот параметр важен при выборе совместимого микрофона: отсутствие питания приводит к резкому падению чувствительности, а избыточное напряжение способно повредить капсюль. Перед подключением стоит проверить спецификации, чтобы избежать типичных ошибок.
При работе через Mic in рекомендуется вручную выставлять усиление. Чрезмерный подъём уровня приводит к клиппированию, а недостаточный – к сильному фоновому шуму. Удобно ориентироваться по индикатору пиков: допустим короткий выход в красную зону, но не постоянный. Если устройство позволяет менять частотную обработку, стоит отключать встроенные усиления низких или высоких частот, когда они не нужны.

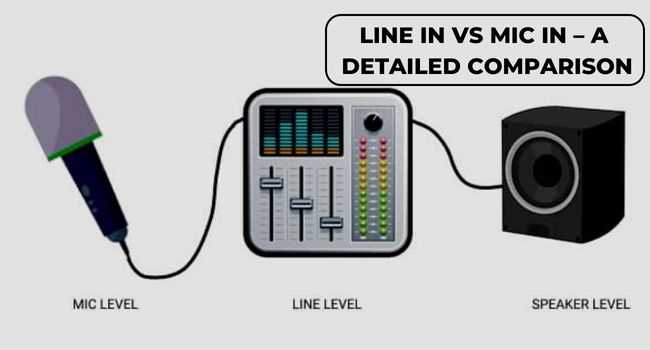

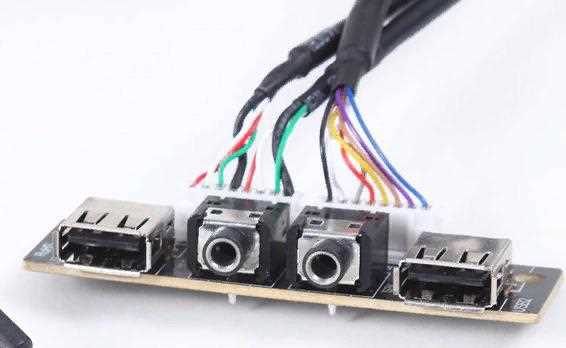

Назначение разъёма Mic in и его отличие от Line in
Разъём Mic in предназначен для приёма слабого микрофонного сигнала уровнем примерно 1–10 мВ. Вход оснащён встроенным предусилителем и подачей питания bias для электретных капсюлей. Это позволяет подключать недорогие петличные, гарнитурные и компактные микрофоны без внешних усилителей.
Line in рассчитан на сигнал около 0,7–1 В и не содержит предусиления. Он служит для подключения внешних источников – плееров, микшеров, аудиоинтерфейсов.
- Уровень сигнала: Mic in – мВ; Line in – сотни мВ или около 1 В.
- Импеданс: Mic in – повышенный, чтобы не нагружать капсюль; Line in – ниже и стабильнее.
- Питание: Mic in подаёт 2–5 В на электретный микрофон; Line in питание не подаёт.
- Предусиление: Mic in имеет встроенное усиление; Line in принимает уже подготовленный сигнал.
При выборе входа следует учитывать уровень источника. Подключение микрофона к Line in приведёт к очень тихому звуку, а подача линейного уровня в Mic in вызовет перегрузку и искажения. Для устройств с комбинированным разъёмом стоит проверить схему контактов, так как разные производители используют свои варианты TRRS.
Типовые параметры входного сигнала для Mic in
Вход Mic in принимает микрофонный сигнал с амплитудой порядка 1–10 мВ и сопротивлением источника от 600 Ом до нескольких кОм. Предусилитель внутри устройства поднимает уровень до значений, подходящих для последующей обработки, поэтому параметры подключаемого микрофона должны соответствовать этому диапазону.
Для электретных капсюлей подаётся питание bias 2–5 В через резистор около 1–2 кОм. Такой режим необходим для стабильной работы встроенного полевого транзистора. При отсутствии питания звук становится приглушённым, а при увеличенном напряжении возможно повреждение капсюля, поэтому перед подключением нужно свериться с паспортными данными.
Допустимый диапазон частот на Mic in обычно ограничен 20 Гц – 16 кГц. Встроенные фильтры некоторых устройств могут срезать низкие частоты, чтобы уменьшить гул, поэтому для записи голоса стоит отключать такие функции, если требуется исходное звучание. Уровень шума и коэффициент гармоник зависят от качества предусилителя, поэтому при появлении фона лучше снизить усиление и приблизить микрофон к источнику звука.

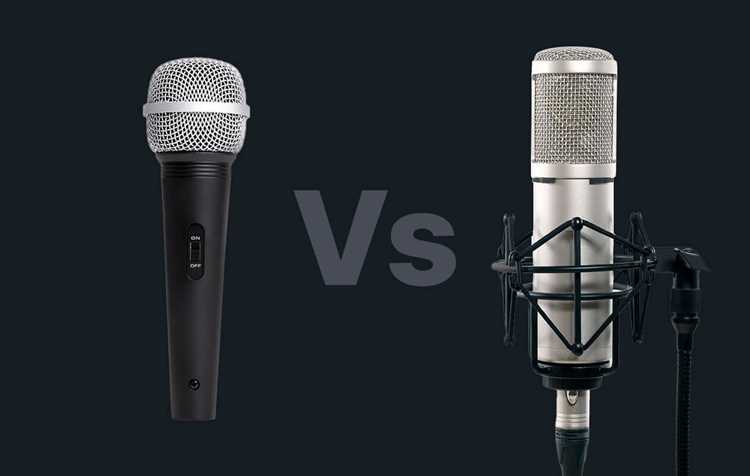

Использование Mic in для подключения динамического микрофона
Динамический микрофон выдаёт низкий уровень сигнала, обычно 1–3 мВ при нормальной речи. Вход Mic in подходит для такого режима благодаря встроенному предусилителю. При подключении важно учитывать импеданс: большинство динамических моделей имеют 200–600 Ом, что соответствует возможностям стандартного микрофонного входа.
Mic in подаёт питание bias, которое динамическому микрофону не требуется. При подключении через моно-кабель воздействие питания обычно не вызывает проблем, однако при использовании переходников с TRRS стоит выбирать схемы с разрывом линии питания, чтобы исключить попадание напряжения на катушку.
Для получения стабильного уровня стоит настроить усиление в панели управления. Если индикатор перегруза срабатывает часто, усиление нужно уменьшить. При недостаточной громкости лучше приблизить микрофон к источнику звука, вместо того чтобы повышать усиление до максимума – это снижает вероятность появления фонового шума.
Подключение петличных и гарнитурных микрофонов через Mic in
Петличные и гарнитурные микрофоны используют электретный капсюль, которому требуется питание bias 2–5 В. Вход Mic in подаёт это напряжение через резистор около 1–2 кОм, поэтому такие микрофоны работают без дополнительных адаптеров. Важна совместимость по распиновке, особенно при использовании TRRS-разъёмов.
На компьютерах часто применяется схема CTIA, где микрофон находится на третьем контакте, а земля – на четвёртом. Старые устройства могут использовать схему OMTP с обратным расположением контактов. При несовпадении распиновки голосовой канал не активируется или появляется сильный фон. Для корректной работы требуется переходник, меняющий местами контакты микрофона и земли.
Если микрофон звучит слишком тихо, сначала стоит проверить плотность контакта на разъёме и качество кабеля. Усиление в настройках Mic in лучше увеличивать умеренно, чтобы не получить заметный шум. Для гарнитур с комбинацией динамиков и микрофона нужно выбирать адаптеры с раздельными выходами, чтобы Mic in принимал сигнал только с нужного канала.
Настройки уровня и усиления при работе с Mic in на компьютере
Корректная настройка Mic in начинается с выбора чувствительности. Для обычного разговора достаточно уровня 40–60 %, при записи тихих источников допускается повышение до 70–80 %. Ползунок усиления не стоит поднимать до предела, чтобы не получить фоновый шум и искажения.
В разделе дополнительных параметров многие драйверы включают фильтры подавления шума и эхо. Эти функции полезны для голосовых чатов, но при записи материала ухудшают тембр. Если требуется сохранить исходный характер звучания, фильтры лучше отключать.
При появлении перегруза рекомендуется уменьшить уровень и увеличить расстояние до микрофона на 5–10 см. Если сигнал остаётся слабым даже при максимальном уровне, нужно проверить: подключён ли электретный микрофон к гнезду, поддерживающему питание bias; не используется ли переходник с неверной распиновкой. В таких случаях Mic in может работать в режиме пониженной чувствительности.

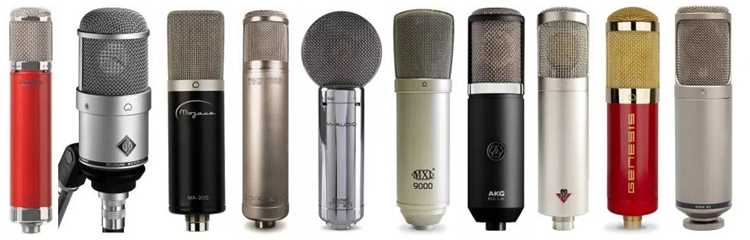

Применение Mic in в аудиоинтерфейсах и портативной технике
В аудиоинтерфейсах Mic in используется для подключения микрофонов напрямую без внешнего предусилителя. Обычно такие входы имеют возможность регулировки усиления до 60–70 дБ, что позволяет работать с динамическими и конденсаторными микрофонами с электретным капсюлем. Для качественной записи важно выбирать интерфейсы с низким уровнем собственного шума, особенно при слабых источниках звука.
В портативной технике – диктофонах, ноутбуках и смартфонах – Mic in обеспечивает минимальное количество компонентов между микрофоном и процессором, что снижает задержки и потери сигнала. Питание bias подаётся встроенным способом, обычно 2–5 В, что совместимо с большинством гарнитур и петличек. При использовании внешних микрофонов стоит учитывать кабель и разъём: TRS и TRRS могут потребовать переходников для корректного подключения.
Для записи на выезде или в полевых условиях рекомендуется выбирать микрофоны с направленной характеристикой, чтобы уменьшить фоновый шум, и устанавливать усиление Mic in на 50–60 %, чтобы сохранить запас по перегрузке. При необходимости усиление можно увеличить до 70 %, но следует следить за индикатором клиппинга, чтобы избежать искажений.
Распространённые ошибки при использовании Mic in и способы их избежать
При работе с Mic in часто встречаются ошибки, которые приводят к снижению качества записи или полному отсутствию сигнала. Основные проблемы связаны с неверной распиновкой, неправильным уровнем усиления и несоответствием микрофона питанию bias.
| Ошибка | Причина | Решение |
|---|---|---|
| Нет звука при подключении микрофона | Неверная распиновка TRRS/TRS или отсутствие контакта | Использовать переходник с правильной распиновкой, проверить плотность соединения |
| Сильный фон или шум | Чрезмерное усиление или низкокачественный кабель | Уменьшить усиление до 50–60 %, заменить кабель на экранированный |
| Сигнал искажён | Линейный уровень подан на Mic in или перегрузка предусилителя | Подключать только микрофонный уровень, снизить усиление, увеличить расстояние до источника звука |
| Микрофон не работает с электретным капсюлем | Нет подачи питания bias | Подключать к входу с поддержкой bias или использовать внешний предусилитель |
| Неравномерная громкость стерео | Неправильное подключение двухканального микрофона | Проверить правильность подключения каналов L/R и соответствие разъёма |
Вопрос-ответ:
Что такое Mic in и зачем он нужен на компьютере?
Mic in — это вход для микрофонного сигнала с низким уровнем, обычно 1–10 мВ. Он оснащён встроенным предусилителем и, при необходимости, подаёт питание bias для электретных микрофонов. Такой вход позволяет напрямую подключать динамические и гарнитурные микрофоны без внешнего усилителя, обеспечивая корректную запись голоса или инструментов.
В чем разница между Mic in и Line in?
Mic in принимает слабый сигнал с высоким импедансом и имеет встроенный усилитель, а Line in предназначен для линейного уровня около 0,7–1 В и не содержит предусилителя. Подключение микрофона к Line in приведёт к тихому звуку, а линейного источника к Mic in — к перегрузке и искажению. Также Mic in может подавать питание bias для электретных капсюлей.
Можно ли подключить динамический микрофон к Mic in на ноутбуке?
Да, большинство динамических микрофонов работают с Mic in без дополнительных адаптеров. Вход обеспечивает достаточный уровень усиления, чтобы сигнал был слышен и корректно обрабатывался программой записи. Если микрофон слишком тихий, рекомендуется увеличить усиление или приблизить его к источнику звука.
Как правильно подключить петличный микрофон к Mic in с разъёмом TRRS?
Для корректной работы петличного микрофона важно учитывать распиновку разъёма. Современные устройства используют схему CTIA, где микрофон на третьем контакте, а земля — на четвёртом. Старые устройства могут использовать OMTP. При несовпадении распиновки сигнал может отсутствовать или появится фон. Решение — переходник, меняющий местами контакты микрофона и земли.
Какие ошибки чаще всего возникают при работе с Mic in и как их исправить?
Типичные ошибки: отсутствие сигнала из-за неверной распиновки или плохого контакта; сильный шум при слишком высоком усилении; перегрузка при подаче линейного сигнала; отсутствие питания bias для электретного микрофона. Исправления включают проверку кабеля и переходников, регулировку уровня Mic in, использование входа с поддержкой bias и правильное подключение каналов L/R для стереомикрофонов.
Можно ли использовать Mic in для подключения конденсаторного микрофона без внешнего питания?
Да, если конденсаторный микрофон электретного типа. Вход Mic in подаёт питание bias 2–5 В через встроенный резистор, что обеспечивает работу встроенного транзистора микрофона. При обычных петличках или гарнитурах этого питания хватает для стабильного сигнала, но у конденсаторных микрофонов с отдельным предусилителем требуется внешнее питание для корректного усиления сигнала.
Почему звук с Mic in иногда слишком тихий или появляется фон?
Частая причина — несоответствие уровня микрофона входному диапазону Mic in или слишком большое расстояние до источника звука. Также возможен шум из-за высокого усиления встроенного предусилителя или плохого качества кабеля. Для устранения достаточно снизить усиление, проверить кабель и подключение, а при слабом сигнале приближать микрофон к источнику звука вместо увеличения уровня.
