Как подключить крону к проводам

Для надежного подключения кроны к проводам необходимо использовать инструмент с точностью до миллиметра. Начните с очистки изоляции на длину 5–7 мм, чтобы оголенный провод полностью помещался в клемму. Излишняя длина может вызвать короткое замыкание, недостаточная – снизит контактную проводимость.

Выберите клемму соответствующего сечения. Для проводов 0,5–1,5 мм² подходят стандартные кроны типа WAGO или аналогичные с рычажным механизмом. Провода с алюминиевой жилой требуют дополнительной обработки – нанесения антикоррозийного геля или припоя для улучшения контакта.

При вставке провода в клемму убедитесь, что жилы не расходятся. Рычажный механизм фиксирует провод с усилием 30–40 Н, что обеспечивает устойчивый электрический контакт. После установки проведите визуальную проверку – жила должна быть полностью скрыта под корпусом клеммы, без видимых отдельных проволок.

Для многопроводных соединений рекомендуется маркировать каждый провод и использовать клеммы с прозрачным корпусом. Это позволяет быстро выявлять и исправлять ошибки при монтаже. Проверка на непрерывность цепи мультиметром после подключения обеспечивает дополнительную безопасность и предотвращает скрытые дефекты.

Выбор подходящей кроны для вашего типа проводов

При выборе кроны важно учитывать диаметр и материал проводов. Для медных жил диаметром 0,5–1,5 мм² подходят кроны с маркировкой Cu и винтовыми зажимами M2–M3. Для алюминиевых проводов диаметром 1,5–2,5 мм² рекомендуется использовать кроны с антиокислительным покрытием и винтами из латуни, чтобы предотвратить образование оксидной пленки.

Если провода многожильные, выбирайте кроны с гильзами или пружинными зажимами, обеспечивающими равномерный контакт без разлохмачивания жил. Для одножильных проводов допускаются стандартные винтовые кроны, но важно, чтобы контактная поверхность полностью покрывала жилу.

Диапазон рабочих токов кроны должен превышать расчетный ток линии минимум на 20%. Например, для линии с током 16 А выбирайте кроны с номиналом ≥20 А. Учитывайте температуру эксплуатации: при высоких температурах (>60 °C) используйте кроны с термостойким пластиком (UL94 V-0).

Особое внимание уделяйте шагу клеммной колодки: для проводов 2,5 мм² стандартный шаг составляет 5–6 мм, для 1 мм² – 3–4 мм. Несоответствие шага приведет к ослаблению контакта или механическому напряжению на провод.

Для систем с частой разборкой лучше выбирать кроны с пружинным зажимом, а для постоянного подключения – винтовые с плоской или крестовой головкой. При выборе учитывайте маркировку IEC 60947-7-1 для бытовых и IEC 60998 для низковольтных промышленных клемм.

Подготовка проводов к подключению: зачистка и проверка

Для надежного соединения с кросс-панелью провод необходимо зачистить от изоляции на длину 8–12 мм. Используйте стриппер с регулировкой диаметра жилы, чтобы избежать повреждения меди. При отсутствии стриппера допустимо аккуратно снять изоляцию ножом, удерживая провод ровно и не надрезая жилу.

После зачистки провода проверьте целостность жилы. Разомкнутая или поврежденная жилка снижает контакт и может вызвать перегрев. Для многожильных проводов скрутите отдельные жилы в плотную пружину, чтобы они не распадались при подключении.

Перед вставкой в кроссу проверьте провод на наличие окислений или загрязнений. Очистите медь мягкой наждачной бумагой зернистостью 400–600 или специальным контактным очистителем. Не используйте агрессивные химикаты, которые разрушают медь.

Провода одинакового сечения соединяйте строго с соответствующими клеммами кросс-панели. Для проводов 0,5–1 мм² длина зачистки 8 мм, для 1,5–2,5 мм² – 10–12 мм. После подготовки провода должны легко вставляться в клемму без излишнего усилия и без оголенных частей, выходящих за пределы контакта.

Правильное расположение проводов в кронах

Каждый провод должен занимать строго своё место в клемме, избегая пересечений с соседними контактами. Расположение начинается с вставки жилы до упора в металлический контакт. Жилы с изоляцией до 1,5 мм² размещаются по центру отверстия, многожильные жилы предварительно опрессовываются наконечником.

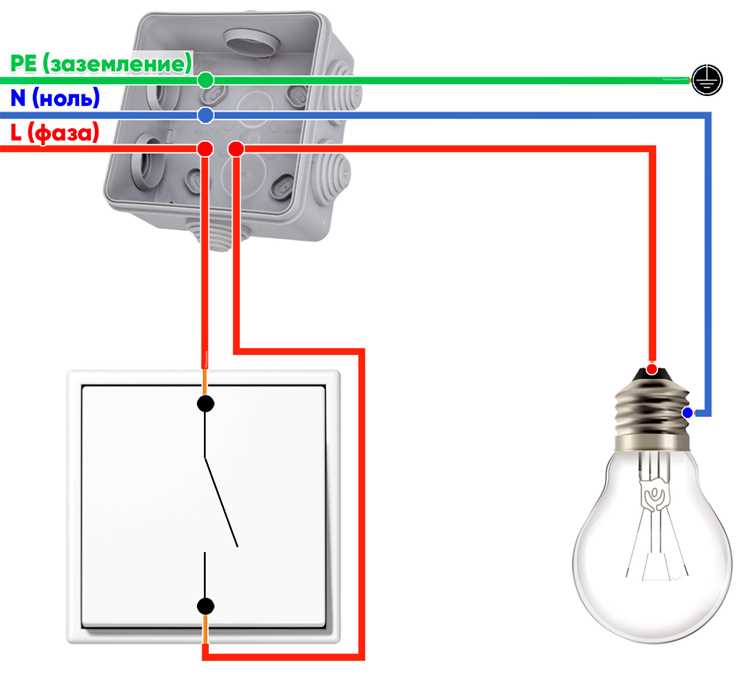

При распределении проводов в кронах соблюдайте правило чередования фаз, нейтрали и заземления. Фаза (L) обычно размещается слева, нейтраль (N) справа, заземление (PE) в центральном или выделенном контакте. Это упрощает дальнейшую проверку и уменьшает риск короткого замыкания.

Жилы должны входить в контакт без перегиба под углом более 45°. Перегиб снижает плотность прижима и увеличивает сопротивление. Для тонких проводов используйте клеммы с точкой фиксации, чтобы жилы не выскальзывали при затяжке винта.

Внутри кроны оставляйте минимальный свободный запас жилы – 5–10 мм после зажима. Слишком короткие провода вызывают напряжение на контакте, а чрезмерно длинные – мешают закрытию крышки и увеличивают риск перекрёстного контакта.

После установки провода проверяйте плотность зажима с помощью отвертки с контролем момента: жилы не должны проворачиваться при усилии 0,2–0,3 Н·м. В кронах с пружинным зажимом убедитесь, что изоляция входит в контакт только до метки, жилы не выступают наружу.

Для многопроводных соединений организуйте жилы параллельно, избегая скруток и перекручивания. Если крона рассчитана на маркировку, нумеруйте провода по схеме схемы подключения для быстрого обслуживания и устранения неисправностей.

Техника надежного зажима проводов в кронах

Перед установкой кроны необходимо снять изоляцию с провода на длину 8–10 мм, избегая повреждения жил. Используйте инструмент с регулируемым лезвием для точного контроля среза. Для многожильных проводов следует скрутить жилы перед вставкой, чтобы исключить расслоение.

При выборе кроны учитывайте диаметр провода: слишком узкая крона не зафиксирует жилу, слишком широкая ослабит контакт. Рекомендуется использовать кроны с маркировкой по сечению жил, например 0,5–2,5 мм² для стандартных соединений освещения и розеток.

Вставляя провод в клемму, убедитесь, что жила полностью вошла до упора и не выступает за пределы корпуса. Контакт должен быть равномерным: при проверке легким дерганием провод не должен выходить. Если крона оснащена винтовым зажимом, момент затяжки должен соответствовать рекомендациям производителя (обычно 0,2–0,3 Н·м), чтобы избежать повреждения жил или ослабления контакта.

Для многожильных проводов с тонкими жилами рекомендуется использование наконечников-обжимов. Они предотвращают расплетение жил при винтовом зажиме и обеспечивают стабильный контакт. После установки кроны проверяйте провод на вибрацию и изгиб: надежный зажим сохраняет электрическое соединение без изменения сопротивления.

Регулярная проверка соединений после эксплуатации помогает выявить ослабленные кроны. Применение индикаторной отвертки или мультиметра позволяет убедиться в отсутствии прерывания цепи. Надежный зажим снижает риск перегрева, искрения и сокращает вероятность выхода проводки из строя.

Проверка контакта и выявление ошибок подключения

После подключения кроны важно убедиться в надежности контактов и правильности соединений. Неплотное соединение приводит к перегреву, повышенному сопротивлению и возможным сбоям в работе оборудования.

1. Визуальный осмотр:
   • Проверьте, чтобы провод полностью вошел в паз кроны, жилы не были изломаны или зачищены недостаточно.
   • Убедитесь, что металлические части контакта чистые, без окислов и механических повреждений.
2. Механическая проверка:
   • Легким подтягиванием провода убедитесь, что контакт удерживает жилу без люфта.
   • Используйте индикаторное устройство или щуп для проверки, нет ли ослабленных соединений.
3. Электрическая проверка:
   • Снимите напряжение и измерьте сопротивление между контактами. Допустимое значение зависит от сечения провода, но обычно не превышает 0,1–0,2 Ом.
   • Проверка на короткое замыкание: измерьте сопротивление между соседними линиями, оно должно быть бесконечно большим.
   • Для сетей переменного тока до 230 В используйте мультиметр с диапазоном 200–600 В для проверки напряжения на подключенных линиях.
4. Типичные ошибки подключения:
   • Неполное введение жилы, когда контакт касается только части проводника.
   • Перекрестное подключение проводов разных фаз или сигнальных линий.
   • Повреждение изоляции в месте зажима, вызывающее утечку тока.
   • Использование проводов с неподходящим сечением для выбранной кроны.
5. Рекомендации по исправлению:
   • Ослабьте контакт и повторно вставьте провод полностью.
   • Замените поврежденные жилы или провода на подходящие по сечению и типу.
   • После исправления повторите измерения сопротивления и проверки на короткое замыкание.

Тщательная проверка контакта уменьшает риск перегрева и аварийных ситуаций, обеспечивая стабильную работу линии.

Безопасное закрепление кроны и финальный осмотр

После подключения проводов к кронам убедитесь, что каждая жила надежно зафиксирована в зажимах с усилием 0,5–0,7 Н·м, чтобы исключить люфт. Используйте отвертку с индикатором момента затяжки для точного контроля. Не допускайте видимого провисания проводов – длина свободного участка не должна превышать 5 мм от зажима.

Закрепите кроны на монтажной планке или в распределительной коробке с помощью винтов M4 или M5, соблюдая усилие 1,2–1,5 Н·м, чтобы предотвратить смещение при вибрации. Если используется изоляционная втулка, убедитесь, что она полностью охватывает жилу и не оставляет оголенных участков.

Проверьте правильность маркировки: цветовая маркировка жил должна соответствовать схеме подключения, а номер кроны должен совпадать с проектной документацией. Любое несоответствие исправляйте до подачи напряжения.

Финальный осмотр включает проверку всех креплений, отсутствие зазоров между клеммами и проводами, а также надежность фиксации проводов внутри изоляционных каналов. Дополнительно протестируйте цепь мультиметром на отсутствие короткого замыкания и целостность проводки перед закрытием распределительной коробки.

Вопрос-ответ:

Как правильно подготовить провода перед подключением к кронам?

Перед тем как вставлять провода в кроны, необходимо очистить их от изоляции на длину примерно 5–7 мм, чтобы оголённая жила полностью входила в контакт. Также важно убедиться, что провод не повреждён и жилы не рассыпаны, иначе контакт может быть ненадёжным.

Можно ли подключать кроны к многожильным проводам без дополнительной подготовки?

Многожильные провода требуют аккуратной скрутки жил перед подключением. Если жилы не скрутить, при зажиме они могут разойтись и контакт будет плохим, что приведёт к нестабильной работе цепи или перегреву. Иногда используют маленькую гильзу для уплотнения жил.

Сколько проводов допустимо подключать в одну крона?

Количество проводов, которое можно подключать к одной крона, зависит от её типа и маркировки. Обычно указывается максимальное число жил и диаметр проводов. Перегрузка контакта может вызвать перегрев и выход из строя соединения, поэтому важно следовать указаниям производителя.

Как понять, что провод надежно закреплён в крона?

После вставки провода нужно слегка потянуть его рукой. Если провод не выскальзывает и контакт ощущается плотным, значит, соединение выполнено правильно. В некоторых кронах есть прозрачный корпус, через который видно, что жила полностью вошла в контакт.

Можно ли использовать кроны для подключения проводов с разной толщиной?

Да, но важно учитывать диапазон сечений, который поддерживает крона. Если сечение слишком маленькое, контакт может быть слабым; если слишком большое, провод просто не войдёт. Для проводов разных толщин используют разные типы крона или специальные адаптеры.
