Как подключить двухклавишный выключатель lexman

Двухклавишный выключатель Lexman позволяет управлять двумя группами осветительных приборов независимо друг от друга. Для корректного подключения важно учитывать номинальный ток устройства – до 10 А на каждую клавишу, а также тип нагрузки: светодиодные, люминесцентные или лампы накаливания. Неправильное подключение может привести к перегреву или нестабильной работе системы.

Перед началом работы необходимо отключить питание на соответствующем автомате и убедиться в отсутствии напряжения на линии с помощью индикаторной отвертки или мультиметра. Выключатель Lexman оснащен маркировкой L, 1 и 2, где L обозначает фазный провод, а 1 и 2 – линии к отдельным светильникам. Подключение следует производить строго по этой схеме, соблюдая цветовую кодировку проводов.

Для надежного контакта проводники необходимо зачищать на длину 8–10 мм и закреплять в клеммах с усилием до 0,5 Н·м. Если используется медная жила сечением до 2,5 мм², она вставляется без дополнительных наконечников; для алюминиевых проводов рекомендуется применение гильз. После подключения проверяется работа каждой клавиши поочередно, чтобы убедиться в отсутствии искрения и правильной реакции осветительных приборов.

Проверка наличия всех проводов перед установкой

Перед монтажом двухклавишного выключателя Lexman необходимо убедиться в наличии трех проводов: фазного (L) и двух проводов для нагрузки (L1 и L2). Фазный провод обычно красного или коричневого цвета, нагрузочные – черного или синего. Отсутствие хотя бы одного провода делает корректное подключение невозможным.

Используйте индикатор напряжения для проверки целостности фазного провода. Подключение без подтверждения наличия фазы опасно и может повредить выключатель. Каждый нагрузочный провод следует визуально осмотреть на наличие повреждений, скруток и оголенных участков.

Если проводка идет через распределительную коробку, проверьте надежность соединений. Все клеммы должны быть зачищены на 8–10 мм и не иметь изоляции внутри винтов. Несоблюдение этого приводит к слабому контакту и нагреву при эксплуатации.

Перед окончательной установкой подключите тестовый светильник к каждому выходу выключателя, чтобы убедиться, что все провода правильно определены и готовы к монтажу. Это позволит избежать ошибок при фиксации корпуса на стене.

Выбор подходящего места для монтажа выключателя

Правильное расположение двухклавишного выключателя Lexman влияет на удобство управления освещением и безопасность. Основные параметры выбора места монтажа:

• Высота установки: стандартная высота для жилых помещений – 90–110 см от пола до центра клавиши. Для кухонь или рабочих зон можно снизить до 85 см, чтобы клавиши были в зоне прямого доступа при работе с рабочей поверхностью.
• Боковое расположение: выключатель должен находиться рядом с дверным проемом, на расстоянии 10–20 см от наличника. Это обеспечивает легкий доступ при входе или выходе из комнаты.
• От стен и мебели: оставляйте минимум 5 см от углов, мебели или крупных предметов интерьера, чтобы клавиши не были затруднены в использовании.
• Электробезопасность: избегайте установки выключателя вблизи источников влаги – над мойкой, рядом с душевой кабиной или ванной. Минимальное расстояние до водопроводных труб – 60 см.
• Учет схемы освещения: двухклавишный выключатель управляет двумя линиями. Размещайте его так, чтобы обе зоны освещения находились в прямой видимости или в логическом направлении движения по помещению.
• Подводка кабеля: выбирайте место, где удобно провести электрический кабель от распределительной коробки. Это снижает необходимость дополнительной штробировки и упрощает монтаж.

При соблюдении этих рекомендаций двухклавишный выключатель Lexman будет работать комфортно, а его установка будет соответствовать требованиям безопасности и эргономики.

Подготовка и снятие старого выключателя

Перед демонтажем двухклавишного выключателя Lexman необходимо отключить электричество на соответствующем автомате в щитке. Проверка напряжения проводится индикаторной отвёрткой или мультиметром на контактах выключателя – отсутствие напряжения гарантирует безопасность.

Удаление старого устройства начинается со снятия лицевой панели. На большинстве моделей Lexman она фиксируется защёлками или винтами, расположенными под клавишами. Для аккуратного извлечения используйте тонкую плоскую отвёртку, поддевая панель по краям равномерно.

После снятия панели откручиваются винты крепления корпуса к подрозетнику. Важно удерживать корпус рукой, чтобы провода не натягивались и не повредились.

Следующий шаг – фиксация проводов. Рекомендуется маркировать провода цветными маркерами или наклейками, чтобы сохранить правильную последовательность подключения к новому выключателю. В стандартной схеме Lexman:

После маркировки аккуратно отвинчиваются клеммные винты и провода извлекаются. Если клеммы старого выключателя закисшие, их слегка очищают шлифовальной бумагой. Провода при необходимости слегка оголяются до 8–10 мм для плотного контакта с новым устройством.

Снятый выключатель вместе с лицевой панелью откладывают в безопасное место для проверки совместимости или утилизации. Подрозетник проверяется на целостность и чистоту от пыли и остатков старой изоляции, чтобы обеспечить надежное крепление нового Lexman.

Правильное подключение фазного и нулевого проводов

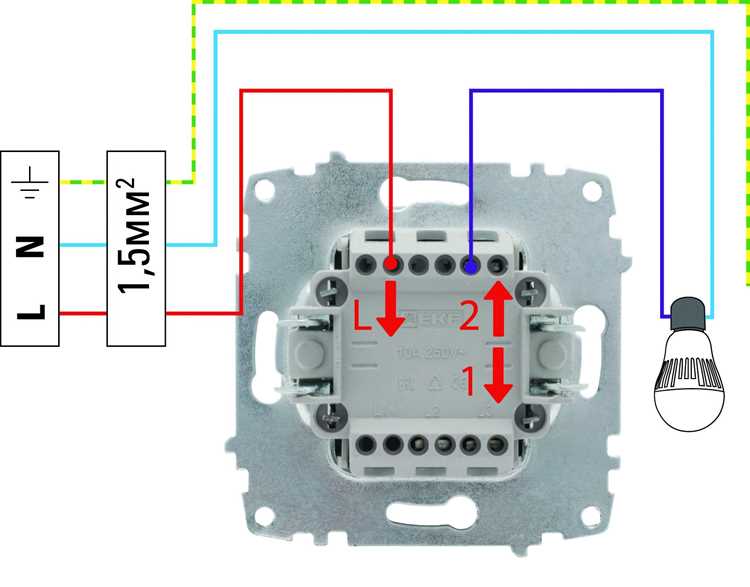

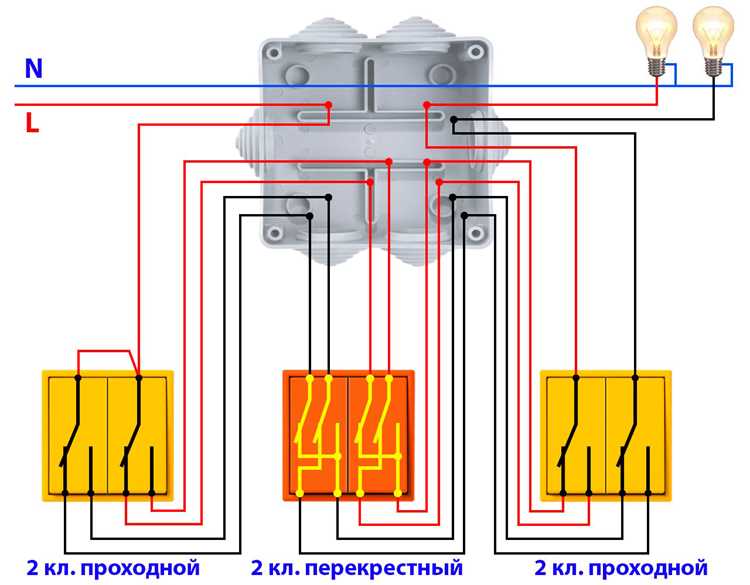

Перед подключением двухклавишного выключателя Lexman убедитесь, что напряжение в цепи отключено с помощью автоматического выключателя или тестера напряжения. Фазный провод (обычно коричневого или красного цвета) необходимо подсоединять к клемме L на выключателе. От клемм клавиш провод подается к нагрузке, например, к лампам или осветительным приборам, соблюдая маркировку L1 и L2.

Нулевой провод (синий) напрямую соединяется с нагрузкой и не подключается к клеммам выключателя. При установке нескольких точек освещения важно обеспечить, чтобы ноль не проходил через выключатель, иначе цепь будет некорректно работать и возможно искрение.

Все соединения выполняются с зачисткой проводов на 10–12 мм, плотным закреплением винтов в клеммах и без излишнего скручивания. После подключения провода следует проверить, что контакт надежный и нет люфта. Для безопасности рекомендуется использовать наконечники на жилы диаметром 1,5–2,5 мм² и проверять маркировку проводов согласно стандарту IEC.

После монтажа включите автомат и убедитесь, что каждая клавиша управляет своей группой нагрузки без перекрестного срабатывания. Если наблюдаются нестабильности, повторно проверьте фазное подключение к клемме L и соответствие нулевого провода с нагрузкой.

Закрепление выключателя в монтажной коробке

Перед установкой убедитесь, что монтажная коробка надежно закреплена в стене и соответствует стандарту глубины 40–60 мм для скрытой проводки. Провода должны быть обесточены и аккуратно разведены, чтобы не мешать установке.

Поместите выключатель в коробку, совместив крепежные отверстия корпуса с отверстиями монтажной коробки. Используйте винты длиной 25–30 мм из комплекта Lexman, не затягивая их до упора, чтобы сохранить возможность точной подгонки положения.

Выравнивайте выключатель по уровню, ориентируясь на верхнюю грань рамки относительно стены. После точной подгонки равномерно затяните винты крестовой отверткой, обеспечивая плотное, но не чрезмерное давление на корпус, чтобы не деформировать пластик.

При закреплении двухклавишного выключателя следите, чтобы клавиши перемещались свободно без заеданий. Провода должны оставаться внутри монтажной коробки, не выступая и не зажимаясь между корпусом и стенкой коробки.

После фиксации проверьте горизонтальность рамки и равномерность зазоров вокруг клавиш. Если требуется, немного ослабьте винты и корректируйте положение до идеального совмещения.

Проверка работы каждой клавиши после подключения

После монтажа двухклавишного выключателя Lexman убедитесь, что электричество отключено, затем включите питание и последовательно проверьте каждую клавишу. Для первой клавиши включите свет и убедитесь, что нагрузка подключена корректно, лампа загорается без мерцаний и шума. Для второй клавиши выполните аналогичную проверку, контролируя отдельный осветительный контур.

Если используется подсветка на клавишах, убедитесь, что индикатор работает только при выключенном свете, согласно технической документации Lexman. При обнаружении неполадок проверьте соединения в клеммах: контакт должен быть плотным, без признаков перегрева или окисления.

Для двойного контроля используйте мультиметр: измерьте напряжение на выходах каждой клавиши при включении и выключении. Значения должны соответствовать стандартному напряжению сети (220–240 В). Любое отклонение более ±5 В требует проверки правильности подключения проводов.

После завершения проверки убедитесь, что клавиши возвращаются в исходное положение плавно, без заеданий. Регулярно проверяйте работу выключателя в первые дни эксплуатации, чтобы выявить скрытые дефекты монтажа или контактов.

Вопрос-ответ:

Как определить, какие провода подключать к двухклавишному выключателю Lexman?

Для подключения двухклавишного выключателя Lexman необходимо различать фазный провод и провода, ведущие к светильникам. Обычно фазный провод подключается к клемме с маркировкой L, а провода к лампам — к клеммам с цифрами 1 и 2. Перед подключением следует убедиться в отсутствии напряжения в цепи и проверить провода тестером, чтобы не перепутать фазы и нули.

Можно ли подключить двухклавишный выключатель Lexman самому, без электрика?

Да, это возможно при наличии базовых знаний по электрике и соблюдении правил безопасности. Важно отключить напряжение на распределительном щите, точно определить фазу и ноль, а также надежно закрепить провода в клеммах. Если сомневаетесь в своих навыках, лучше обратиться к специалисту, так как неправильное подключение может вызвать короткое замыкание или повреждение оборудования.

Что делать, если после подключения обе клавиши выключателя Lexman не работают?

В первую очередь нужно проверить, правильно ли подключены провода: фаза должна идти на клемму L, а лампы — на клеммы 1 и 2. Также следует убедиться, что на цепи есть напряжение и лампы исправны. Иногда проблема связана с плохим контактом в клеммах, поэтому стоит слегка подтянуть винты или проверить целостность проводов. Если после проверки все равно нет реакции, возможно, выключатель неисправен и его нужно заменить.

Можно ли подключить один двухклавишный выключатель к нескольким светильникам одновременно?

Да, двухклавишный выключатель Lexman позволяет управлять несколькими группами ламп. Для этого провода от каждой группы светильников подключаются к отдельной клемме (1 и 2). При этом важно соблюдать суммарную нагрузку на выключатель: она не должна превышать указанные производителем параметры. Если нагрузка велика, рекомендуется использовать дополнительные распределительные коробки или реле.

Как правильно закрепить провода в клеммах выключателя Lexman, чтобы контакт был надежным?

Провода следует зачистить на длину, достаточную для надежного контакта, и вставить в клемму до упора. После этого винт аккуратно затягивается, но не чрезмерно, чтобы не повредить провод. Проверить надежность можно легким потягиванием провода: он не должен выскальзывать. Для многожильных проводов лучше использовать наконечники, чтобы провод не распушился и контакт был стабильным.
