HDRI карты – это изображения с высоким динамическим диапазоном, которые содержат данные о яркости, выходящие за пределы стандартного 8-битного цветового пространства. В отличие от обычных фотографий, HDRI хранит информацию о светимости в широком диапазоне, что позволяет воспроизводить реалистичное освещение и отражения в 3D-сценах.
Основное применение HDRI карт – создание фотореалистичного освещения при визуализации. Они используются как источники окружения, позволяя моделям и материалам реагировать на свет так, как в реальном мире. При этом HDRI карты сохраняют данные о направлении и интенсивности света, что критично для точного воспроизведения теней и бликов.
Для работы с HDRI используют форматы .hdr и .exr, поддерживающие хранение данных с плавающей точкой. Важно учитывать разрешение карты и угол обзора: от этих параметров зависит качество и скорость рендеринга. При выборе HDRI стоит обращать внимание на наличие нейтральных областей для контроля освещения и минимизацию шумов.
Правильное применение HDRI карт требует понимания их интеграции с материалами и настройками камер в 3D-программах. Важно корректно выставлять интенсивность и ориентацию карты в сцене, чтобы добиться желаемого баланса между естественным светом и дополнительными источниками освещения.

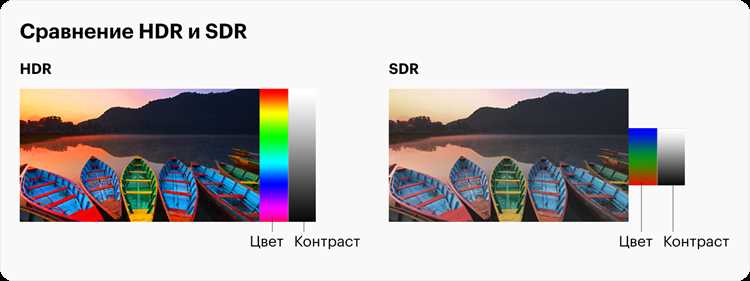

Как устроены HDRI карты и чем отличаются от обычных изображений
HDRI карты хранят информацию о яркости и цвете с использованием формата с плавающей точкой, обычно 32-бит на канал, что значительно превышает 8-битные каналы стандартных изображений. Это позволяет записывать значения света, которые могут быть гораздо ярче или темнее, чем максимально возможные в обычных файлах, без потери деталей в светлых и теневых областях.
Основное отличие HDRI – способность сохранять широкую гамму яркостей, измеряемых в канделах на квадратный метр (cd/m²), что соответствует реальным физическим величинам освещенности. Обычные изображения сжимают данные яркости, что приводит к потере информации и не дает возможности точно передать интенсивность источников света.
HDRI карты часто создаются на основе серий фотографий с разной экспозицией, которые объединяются для сохранения полного диапазона освещения сцены. Это позволяет получить точные данные о направлении и силе света в каждой точке, что используется для построения реалистичного освещения в 3D.
Визуально HDRI карты обычно представлены в виде сферической панорамы, позволяющей охватить 360 градусов окружения. Такая проекция позволяет применять карту как окружение для сцены, где каждый пиксель задает направление и уровень освещенности.
При использовании в рендеринге HDRI служит источником света и отражений, что снижает необходимость добавления множества отдельных светильников. Однако важно корректно работать с параметрами интенсивности и гаммы, чтобы избежать пересветов и артефактов.
Какие форматы HDRI карт используются в 3D-графике
.hdr – классический формат для HDRI, поддерживающий 32-битные значения с плавающей точкой на каждый цветовой канал. Он обеспечивает высокий динамический диапазон и широко совместим с большинством 3D-редакторов и рендереров. Формат хорошо подходит для панорамных изображений, используемых в освещении и отражениях.
.exr – более современный и универсальный формат, разработанный компанией Industrial Light & Magic. Поддерживает 16- и 32-битные значения, а также многоканальные изображения с возможностью хранения дополнительных данных, например, глубины или масок. Используется в профессиональной визуализации и VFX благодаря гибкости и качеству.
.pic – менее распространенный формат HDRI, но поддерживаемый некоторыми программами. Хранит данные с расширенным динамическим диапазоном и используется для специфических задач, где требуется компактность файла без значительных потерь качества.
При выборе формата стоит учитывать требования проекта и совместимость с программным обеспечением. .hdr подойдет для большинства задач освещения и отражений, .exr предпочтителен при необходимости хранения дополнительных данных или интеграции в сложные пайплайны.
Рекомендуется избегать конвертации между форматами без необходимости, чтобы не снижать качество исходных данных HDRI карты.
Способы создания и получения HDRI карт для проектов
HDRI карты можно получить несколькими способами: съемка с использованием специальной техники, генерация с помощью программного обеспечения и загрузка готовых ресурсов из библиотек.
Для самостоятельной съемки используют камеру с возможностью ручной настройки экспозиции и штатив. Делают серию фотографий одной сцены с разными выдержками (обычно от 3 до 7 кадров), после чего объединяют их с помощью программ для HDR-склейки, например, Adobe Photoshop или Photomatix.
| Метод | Описание | Преимущества | Ограничения |
|---|---|---|---|
| Фотографирование с брекетингом экспозиции | Съемка серии кадров с разной экспозицией и последующая компоновка в HDRI | Высокое качество и реалистичное освещение конкретного окружения | Требуется специализированное оборудование и время на обработку |
| Генерация в 3D-программах | Создание искусственных HDRI карт с помощью редакторов, таких как Blender или Maya | Полный контроль над освещением и возможностью создания уникальных условий | Меньше реалистичности при отсутствии фотографической базы |
| Загрузка готовых HDRI из онлайн-библиотек | Использование бесплатных и платных коллекций, например HDRI Haven, Poly Haven | Быстрый доступ к разнообразным картам с разным разрешением и тематикой | Ограниченная уникальность и возможные лицензии на использование |
Для интеграции в проекты рекомендуется выбирать HDRI карты с разрешением не менее 4K для крупных сцен и минимум 2K для небольших объектов. Следует проверять качество карты на отсутствие шумов и артефактов, особенно в светлых участках.
Как использовать HDRI карты для освещения в 3D-сценах
HDRI карты применяют как источник окружения, который обеспечивает сложное и реалистичное освещение. В 3D-редакторах карту назначают в качестве окружения (environment map) или фонового света, что позволяет воспроизводить направление, цвет и интенсивность света из реального мира.
Для настройки освещения важно правильно выставить ориентацию HDRI карты относительно сцены. Это позволяет контролировать направление ключевых световых источников, таких как солнце или яркие лампы. В большинстве программ есть инструменты вращения карты по осям, которые помогают добиться нужного освещения.
Интенсивность света регулируется параметром яркости HDRI. Слишком высокая интенсивность приводит к пересветам и потерям деталей, слишком низкая – к тусклому освещению. Рекомендуется начинать с коэффициента около 1.0 и корректировать в зависимости от визуального результата.
Использование фильтров и корректоров гаммы помогает устранить излишнюю контрастность или нежелательные цветовые сдвиги, что важно для согласования HDRI с материалами и общей стилистикой сцены.
В сочетании с физически корректными материалами HDRI карты обеспечивают естественные отражения и мягкие тени без необходимости создавать множество дополнительных источников света. Для повышения качества рекомендуется включать глобальное освещение (GI) и использовать сэмплирование, достаточное для минимизации шумов.
Применение HDRI карт для создания реалистичных отражений и бликов
HDRI карты обеспечивают точные данные о свете и окружающей среде, что позволяет создавать реалистичные отражения и блики на поверхностях с различными свойствами.
- Отражения формируются на основе информации о положении и интенсивности источников света, записанных в HDRI карте. Панорамное покрытие сцены позволяет моделям точно реагировать на окружение без необходимости вручную добавлять отражающие объекты.
- Блики зависят от ярких участков HDRI карты, которые при правильной настройке создают естественные засветы и пятна на глянцевых и металлических поверхностях.
Для достижения оптимального результата рекомендуется:
- Использовать HDRI карты с высоким разрешением (минимум 4K) для детализации отражений и избежания размытия.
- Настраивать ориентацию карты для правильного расположения ярких источников света в сцене.
- Регулировать интенсивность HDRI, чтобы избежать чрезмерных засветов или слишком тусклых бликов.
- Совмещать HDRI с физически корректными материалами, учитывающими свойства отражения (roughness, metallic и т.п.).
- Включать дополнительные карты отражений при необходимости для более сложных эффектов.
Игнорирование правильной настройки HDRI может привести к плоским, неправдоподобным отражениям, что снижает визуальное качество рендера. Контроль параметров освещения и материалов критичен для гармоничного результата.
Настройка HDRI карт в популярных 3D-редакторах и движках

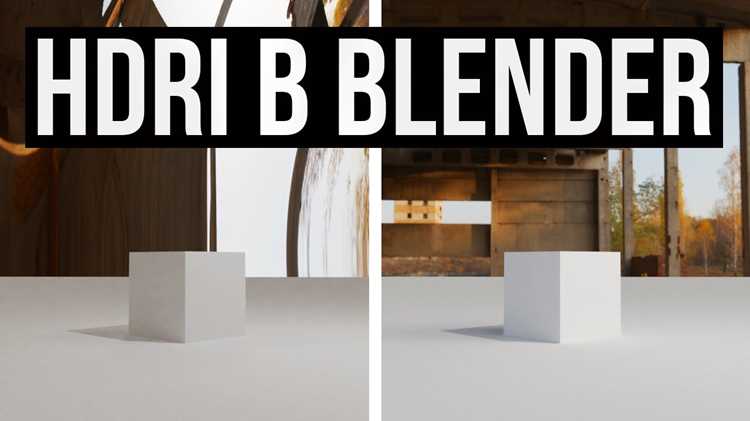

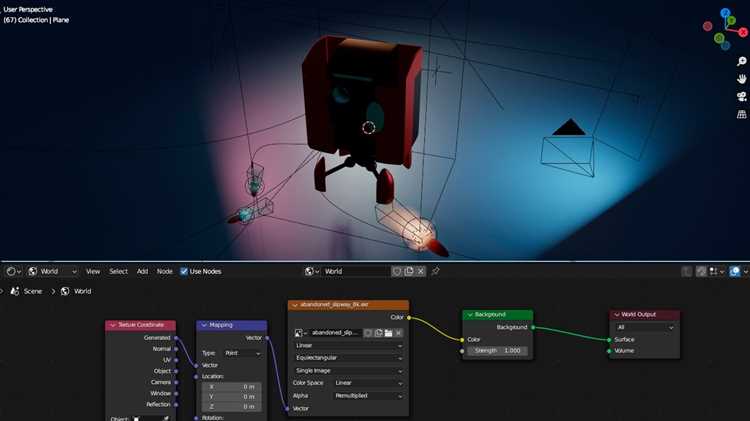

В Blender HDRI карты подключаются через узел Environment Texture в шейдере World. Важно выбрать правильный тип проекции – equirectangular, чтобы панорама корректно отображалась. Для контроля интенсивности используется параметр Strength, который регулирует яркость освещения без изменения самой текстуры.
В Autodesk Maya HDRI подключается через Background Environment или Image-Based Lighting (IBL). Рекомендуется использовать Arnold Renderer с настройками Exposure и Rotation для точной подгонки освещения и направления света.
В 3ds Max HDRI карты добавляют в Environment Map с типом Bitmap и проекцией Spherical Environment. Для лучшего контроля освещения применяют модификаторы цвета и экспозиции, а также можно комбинировать HDRI с физическими источниками света.
Unreal Engine поддерживает HDRI в качестве Sky Light с типом Source Type – SLS Specified Cubemap. После импорта карты следует настроить Intensity и Rotation для гармоничного освещения сцены. Важна генерация затенения (Shadow Capture) для корректной работы GI.
Unity использует HDRI через Skybox Material с Shader типа Cubemap. При импорте нужно выбрать формат HDR и выставить параметры Exposure и Rotation в компоненте Skybox. Для улучшения качества отражений рекомендуется включать Reflection Probes и настраивать их разрешение.
Общие рекомендации: всегда проверять, что HDRI карта загружена в формате с плавающей точкой; корректно задавать ориентацию, чтобы световые источники соответствовали требованиям сцены; использовать контроль яркости для балансировки освещения и избегания пересветов.
Типичные ошибки при работе с HDRI картами и методы их устранения
Частая ошибка – неправильная ориентация HDRI карты, из-за чего ключевые источники света оказываются позади сцены. Решение – корректно вращать карту в настройках окружения для правильного направления освещения.
Пересветы возникают при слишком высокой интенсивности HDRI. Чтобы избежать этого, следует уменьшить параметр яркости (Strength, Intensity) или применить тональное отображение (tone mapping) в рендере.
Использование HDRI с низким разрешением приводит к размытым отражениям и шуму в тенях. Рекомендуется применять карты не ниже 2K, а для крупных проектов – от 4K и выше.
Некорректный формат файла, например использование 8-битных изображений вместо HDRI, вызывает потерю динамического диапазона и неестественное освещение. Нужно проверять, что карта сохранена в формате с плавающей точкой (.hdr, .exr).
Игнорирование настройки гаммы ведет к слишком темным или слишком ярким результатам. Следует настраивать гамма-коррекцию и использовать цветовые профили, поддерживаемые программой рендеринга.
Отсутствие дополнительного освещения в сцене при использовании HDRI может привести к плоскому освещению. Для устранения стоит комбинировать HDRI с локальными источниками света, если требуется подчеркнуть детали.
Вопрос-ответ:
Что такое HDRI карты и зачем они нужны в 3D-графике?
HDRI карты — это изображения с расширенным динамическим диапазоном, которые содержат точные данные о яркости и цвете освещения. В 3D-графике их используют для создания реалистичного освещения и отражений, благодаря чему сцены выглядят более натурально и правдоподобно без необходимости добавлять множество искусственных источников света.
Какие преимущества дает использование HDRI карт перед стандартными методами освещения?
Использование HDRI позволяет передавать сложные световые условия с реальными тенями и бликами. Это сокращает время настройки освещения, упрощает получение натуральных отражений и обеспечивает более точное взаимодействие объектов со светом, что затруднительно достичь при использовании только точечных или направленных источников.
Как правильно выбрать HDRI карту для конкретного проекта?
При выборе карты учитывайте разрешение, чтобы отражения и детали освещения выглядели четкими. Обращайте внимание на тематику и цветовую гамму — карта должна соответствовать атмосфере и условиям сцены. Также проверяйте наличие ярких источников света и их расположение, чтобы они подходили для нужной композиции.
Можно ли создавать собственные HDRI карты и как это сделать?
Да, собственные HDRI карты создают с помощью камеры, делая серию снимков одной сцены с разными экспозициями. Эти изображения объединяют в специальном программном обеспечении, например, Photomatix или Photoshop, чтобы получить изображение с высоким динамическим диапазоном. Для точности съемку проводят на штативе, используя брекетинг экспозиции.
