Ptp bridge cpe что это

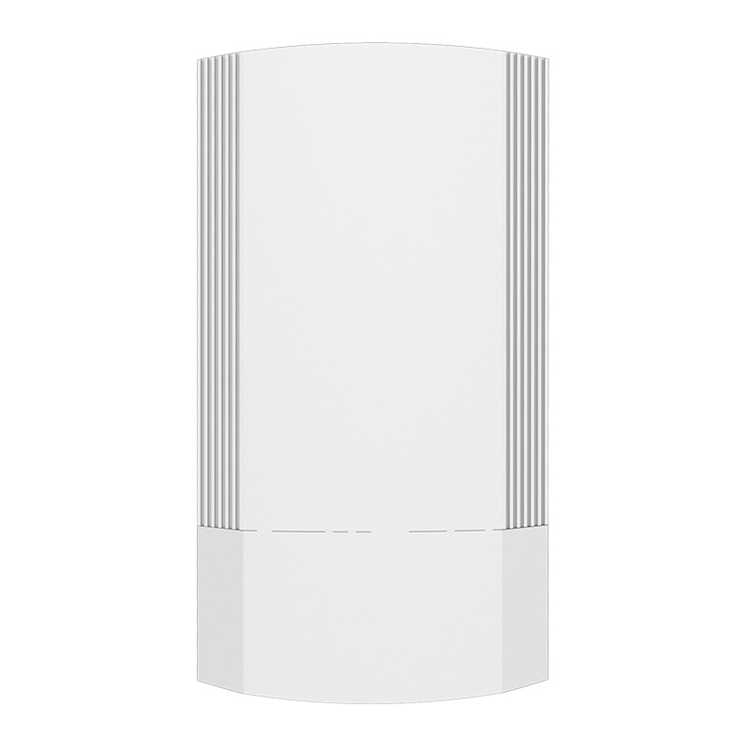

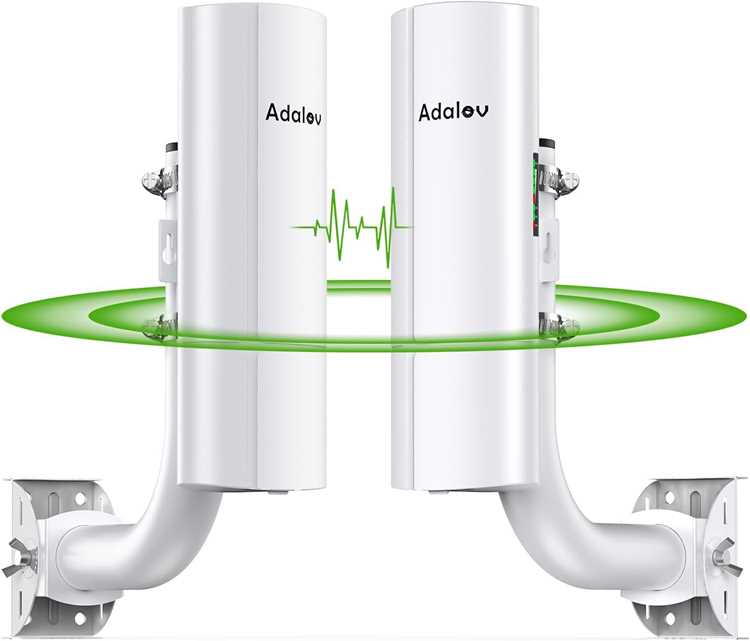

Ptp bridge CPE – это абонентское сетевое устройство, предназначенное для построения радиоканала точка-точка между двумя удалёнными узлами. Его применяют там, где прокладка кабеля невозможна или экономически нецелесообразна: между зданиями, производственными площадками, складами, видеонаблюдением на расстоянии от сотен метров до десятков километров. Устройство работает на канальном уровне модели OSI и передаёт Ethernet-кадры без изменения структуры IP-сети.

Ключевая особенность PTP bridge CPE – режим прозрачного моста. Это означает, что оборудование не выполняет маршрутизацию и не раздаёт адреса, а просто «протягивает» сеть через радиоканал. Обе стороны соединения видят друг друга как обычный кабель, что упрощает внедрение в уже работающую инфраструктуру и позволяет использовать VLAN, PoE-устройства, IP-камеры и промышленные контроллеры без дополнительной логики.

На практике такие CPE работают в диапазонах 2,4 ГГц, 5 ГГц или 6 ГГц, используют направленные антенны и требуют прямой видимости между точками. При выборе оборудования важно учитывать ширину канала, поддерживаемую модуляцию, мощность передатчика и устойчивость к помехам. Для стабильного линка на расстоянии 3–5 км рекомендуется запас по уровню сигнала не менее 20 дБ и жёсткая фиксация антенн.

Назначение Ptp bridge CPE выходит за рамки простого соединения двух коммутаторов. Его используют для резервирования каналов связи, передачи видеопотоков с высоким битрейтом, подключения удалённых сегментов корпоративной сети и организации временных линий связи. Понимание принципа работы такого устройства позволяет избежать ошибок при настройке, выбрать корректный режим моста и заранее оценить ограничения радиоканала.

Ptp bridge CPE: принцип работы и назначение устройства

Ptp bridge CPE работает в режиме канального моста и передаёт Ethernet-кадры между двумя физически разнесёнными точками по радиоканалу. Устройство принимает трафик с порта RJ-45, инкапсулирует его в радиокадры и отправляет на парное оборудование, где данные восстанавливаются без изменения MAC-адресов и сетевой логики. Такая схема позволяет объединять сегменты сети без перенастройки маршрутизации и адресации.

В типовой конфигурации один CPE настраивается как точка доступа, второй – как клиент. Связь строится по фиксированному каналу с заданной шириной полосы, модуляцией и мощностью передатчика. Для линков до 1 км допустима ширина канала 40–80 МГц, для расстояний свыше 5 км рекомендуется снижать её до 20–40 МГц с упором на стабильность сигнала и запас по уровню RSSI.

Назначение Ptp bridge CPE – замена физического кабеля там, где прокладка невозможна или требует значительных затрат. Устройства применяются для соединения офисных зданий, подключения удалённых видеокамер, передачи данных между цехами и организации резервных каналов связи. При использовании VLAN мост прозрачно передаёт тегированный трафик, что позволяет разделять сервисы без дополнительного оборудования.

Для корректной работы требуется прямая радиовидимость и точная юстировка антенн. Отклонение даже на несколько градусов на дистанции более 2–3 км приводит к потере уровня сигнала и снижению пропускной способности. При выборе модели следует учитывать поддержку MIMO, максимальную выходную мощность, допустимую температуру эксплуатации и защиту корпуса от влаги и пыли.

Ptp bridge CPE не выполняет функции межсетевого экрана и не контролирует доступ на уровне IP, поэтому безопасность соединения обеспечивается шифрованием радиоканала и ограничением управления по MAC-адресам. Такой подход делает устройство предсказуемым элементом сети и удобным для интеграции в существующую инфраструктуру без изменения схемы передачи данных.

Как PTP bridge CPE подключается к внешней сети

Подключение PTP bridge CPE к внешней сети начинается с физического соединения Ethernet-порта устройства с коммутатором, маршрутизатором или напрямую с оборудованием провайдера. В большинстве моделей используется гигабитный порт RJ-45 с поддержкой PoE, что позволяет подавать питание и данные по одному кабелю витой пары длиной до 100 метров.

Со стороны локальной сети CPE работает как прозрачный узел канального уровня. Все устройства за ним получают доступ к удалённому сегменту без изменения IP-адресов и шлюзов. Если во внешней сети применяются VLAN, CPE должен быть переведён в режим bridge с разрешённой передачей тегированного трафика, при этом на порту коммутатора настраивается trunk или access в зависимости от схемы.

Для выхода во внешнюю сеть через маршрутизатор важно исключить двойную трансляцию адресов. PTP bridge CPE не должен выполнять NAT или DHCP, эти функции остаются на стороне центрального узла. Управляющий IP-адрес CPE задаётся из отдельной подсети или через management VLAN, чтобы доступ к веб-интерфейсу не пересекался с пользовательским трафиком.

При подключении к сети провайдера необходимо согласовать параметры порта: скорость, режим дуплекса и поддержку jumbo frame, если по радиоканалу передаётся поток с большим MTU. Несоответствие настроек приводит к потере пакетов и нестабильной работе линка, особенно при передаче видеоданных и резервных копий.

После физического и логического подключения проверяется сквозная связность: прохождение ARP-запросов, корректная передача VLAN и отсутствие петель. Для этого используют временное ограничение MAC-адресов на портах и тестовую нагрузку с фиксированным битрейтом, что позволяет убедиться в корректной интеграции PTP bridge CPE во внешнюю сеть.

Передача данных между точками и роль CPE

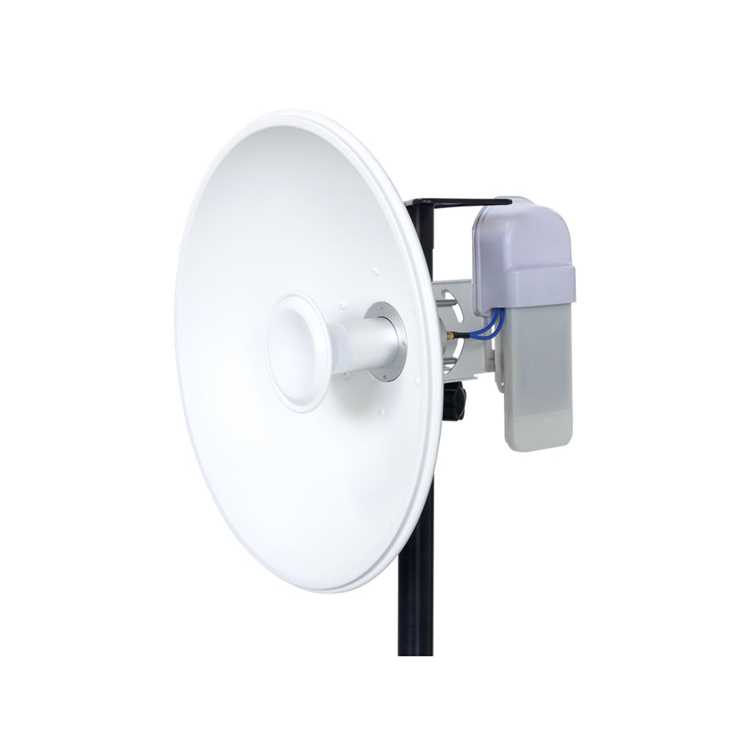

В схеме PTP соединения CPE выступает конечным радиомодулем, который формирует и принимает поток Ethernet-кадров между двумя фиксированными точками. Каждое устройство синхронизируется с парным по заданным параметрам радиоканала и поддерживает постоянный линк без участия промежуточных узлов. Передача данных происходит на втором уровне OSI, что сохраняет структуру сети и исключает переработку пакетов.

В процессе обмена трафиком CPE выполняет несколько прикладных задач: буферизацию кадров, контроль ошибок, адаптацию модуляции под текущий уровень сигнала и приоритизацию трафика. Для линий с видеонаблюдением рекомендуется включать QoS с фиксированным приоритетом для UDP-потоков, чтобы избежать потерь при пиковых нагрузках.

Пропускная способность между точками зависит от расстояния, ширины канала и схемы MIMO. На дистанции до 500 метров при ширине 80 МГц реальная скорость может превышать 600 Мбит/с, тогда как на 8–10 км при 20 МГц она часто ограничивается 80–120 Мбит/с. CPE автоматически снижает модуляцию при ухудшении условий, сохраняя стабильность передачи.

Роль CPE в передаче данных заключается в поддержании стабильного радиолинка и предсказуемых параметров канала. Для этого важно контролировать уровень шума, выбирать свободную частоту и ограничивать лишний broadcast-трафик. В корпоративных сетях рекомендуется разделять пользовательские и сервисные данные по VLAN, чтобы упростить контроль и диагностику соединения.

Настройка каналов и управление пропускной способностью

Настройка радиоканала PTP bridge CPE начинается с выбора частотного диапазона и конкретного канала с минимальным уровнем шума. Перед вводом в эксплуатацию выполняется спектральный анализ, по результатам которого исключаются занятые и нестабильные частоты. В диапазоне 5 ГГц предпочтительно использовать DFS-каналы только при наличии стабильной радиосреды, иначе возможны разрывы соединения из-за автоматической смены частоты.

Ширина канала напрямую влияет на пропускную способность и устойчивость линка. Для расстояний до 1 км допустимо использование 40–80 МГц, если уровень шума не превышает –90 дБм. При увеличении дистанции ширину снижают до 20 или 30 МГц, что позволяет сохранить приемлемый уровень SNR и избежать ошибок при передаче данных. Фиксация ширины канала предпочтительнее автоматического режима.

Управление пропускной способностью реализуется через ограничение скорости на интерфейсе и приоритизацию трафика. Для корпоративных сетей рекомендуется задавать лимиты по направлениям uplink и downlink, чтобы исключить перегрузку радиоканала фоновыми задачами. Потоки видеонаблюдения и VoIP выделяются в отдельные очереди с повышенным приоритетом, что снижает задержки и потери пакетов.

Дополнительно настраивается режим модуляции и мощность передатчика. Избыточная мощность не повышает скорость, но увеличивает уровень помех для соседних каналов. Оптимальным считается уровень сигнала на приёмной стороне в диапазоне от –55 до –65 дБм. При выходе за эти значения корректируют угол антенны или снижают мощность, добиваясь стабильной работы без перегрузки приёмника.

После завершения настройки выполняется тестирование под нагрузкой с постоянным битрейтом. Это позволяет оценить реальную пропускную способность, задержки и поведение канала при длительной передаче данных. При обнаружении колебаний скорости пересматриваются ширина канала, частота и правила приоритизации, а не параметры сетевых устройств за пределами PTP линка.

Совместимость с различными протоколами передачи

Ptp bridge CPE функционирует на канальном уровне и прозрачно передаёт кадры Ethernet, что обеспечивает совместимость с большинством сетевых протоколов без дополнительной адаптации. Устройство не анализирует полезную нагрузку пакетов, поэтому требования к поддержке протоколов сводятся к корректной передаче MAC-кадров и тегов.

• IPv4 и IPv6 – передача пакетов без изменения заголовков и без необходимости настройки на стороне CPE.
• VLAN (802.1Q) – поддержка тегированного и нетегированного трафика, работа в режимах trunk и access.
• STP/RSTP – пропуск BPDU-кадров, возможность участия в защите от петель при корректной настройке сети.
• PPPoE – передача discovery и session-трафика между клиентом и сервером без вмешательства.

Для корпоративных сетей важно учитывать взаимодействие с протоколами управления и мониторинга. PTP bridge CPE корректно передаёт служебный трафик, если он не отфильтрован на уровне прошивки.

• SNMP – используется для мониторинга устройств за радиолинком при сохранении общей адресации.
• Syslog – передача логов на удалённые серверы без дополнительной инкапсуляции.
• LLDP – распространение информации о соседях между сегментами сети.

При работе с промышленными и мультимедийными системами требуется учитывать чувствительность протоколов к задержкам и потерям. Для этого на CPE настраиваются очереди и приоритеты, но сами протоколы передаются без преобразований.

1. RTSP и RTP – используются для видеонаблюдения и требуют стабильного канала без фрагментации.
2. Modbus TCP и Profinet – критичны к задержкам, рекомендуется минимальная ширина канала и фиксированная частота.
3. VoIP (SIP, RTP) – нуждается в приоритизации на уровне канального трафика.

Для сохранения совместимости не рекомендуется включать функции, изменяющие структуру кадров, такие как прокси, трансляция адресов или фильтрация по типу протокола. Управляющий доступ к CPE следует выносить в отдельную VLAN, чтобы служебный трафик не пересекался с пользовательскими потоками.

Использование CPE для расширения покрытия сети

Ptp bridge CPE применяется для расширения проводной сети за пределы основного узла без изменения её структуры. Радиолинк позволяет подключать удалённые объекты на расстоянии от нескольких сотен метров до 10–20 км при сохранении единого сегмента Ethernet. Это актуально для кампусов, складских зон, производственных территорий и распределённых систем видеонаблюдения.

При проектировании расширения покрытия учитывается геометрия размещения точек и требования к пропускной способности. Для стабильной работы необходимо обеспечить прямую видимость и зону Френеля не менее 60 %. Направленные антенны с усилением 16–23 dBi позволяют снизить уровень помех и сосредоточить сигнал на целевом объекте.

• Подключение отдельного здания к центральному коммутатору без прокладки оптики.
• Вынос камер наблюдения за пределы основной инфраструктуры.
• Связь между цехами или складами с единым адресным пространством.
• Организация временных сетей для стройплощадок и мероприятий.

Для масштабирования сети рекомендуется использовать иерархическую схему: центральный узел и несколько PTP-линий к удалённым сегментам. Последовательное соединение нескольких мостов допустимо, но увеличивает задержки и усложняет диагностику. Оптимальным считается не более двух радиопрыжков между конечными точками.

1. Определить точки установки с учётом высоты и препятствий.
2. Рассчитать требуемую скорость и выбрать ширину канала.
3. Назначить отдельную VLAN для управления оборудованием.
4. Проверить нагрузку под постоянным трафиком.

При расширении покрытия важно заранее закладывать резерв по пропускной способности и уровню сигнала. Это позволяет подключать дополнительные устройства без перенастройки радиолинка и снижает риск деградации соединения при изменении радиосреды.

Типичные проблемы при эксплуатации и способы их решения

Наиболее частая проблема при работе Ptp bridge CPE – нестабильный радиолинк. Причиной обычно становится ухудшение прямой видимости из-за новых препятствий или сезонных изменений. При уровне сигнала ниже –70 дБм возрастает число повторных передач и падает скорость. Решение заключается в корректировке высоты установки, повторной юстировке антенн и снижении ширины канала до 20–30 МГц.

Помехи в выбранном диапазоне проявляются скачками задержек и периодическими обрывами связи. Если уровень шума превышает –85 дБм, рекомендуется сменить частоту и зафиксировать канал вручную. В плотной застройке целесообразно использовать узкую полосу и направленные антенны с высоким коэффициентом усиления.

Ошибки сетевой конфигурации приводят к потере доступа к удалённым узлам при сохранении радиосвязи. Двойной DHCP, включённый NAT или фильтрация VLAN на CPE нарушают прозрачность моста. Для устранения проблемы необходимо перевести устройство в режим bridge, отключить лишние сервисы и вынести управляющий IP в отдельную подсеть.

Перегрузка радиоканала возникает при передаче большого объёма broadcast- и multicast-трафика. Это характерно для сетей с видеонаблюдением и без сегментации. Решением служит ограничение скорости на портах, включение приоритизации и разделение потоков по VLAN, что снижает нагрузку на радиоинтерфейс.

Аппаратные сбои чаще всего связаны с условиями эксплуатации. Перегрев при установке на солнечной стороне или в герметичном боксе приводит к деградации приёма. Рекомендуется контролировать температуру, использовать экранированный кабель с заземлением и проверять герметичность разъёмов, особенно при уличном размещении оборудования.

Вопрос-ответ:

Можно ли использовать PTP bridge CPE вместо прокладки оптоволокна между зданиями?

Да, при наличии прямой радиовидимости PTP bridge CPE часто применяют как замену оптоволоконной линии. На дистанциях до 3–5 км можно получить стабильный канал со скоростью 200–500 Мбит/с без земляных работ и согласований. Такой вариант подходит для офисов, складов и производственных площадок, где требуется единый сетевой сегмент.

Нужна ли маршрутизация для работы PTP bridge CPE?

Нет, устройство работает на канальном уровне и передаёт Ethernet-кадры без маршрутизации. IP-адресация, шлюзы и правила доступа настраиваются на внешнем маршрутизаторе или коммутаторе. CPE в этом случае выполняет роль радиокабеля между точками.

Какое расстояние реально покрыть с помощью PTP bridge CPE?

Дальность зависит от диапазона, мощности передатчика и усиления антенн. В диапазоне 5 ГГц типовые модели обеспечивают 1–3 км без сложных расчётов, 8–10 км при точной юстировке и свободной зоне Френеля. Для более дальних линий требуется расчёт радиотрассы и снижение ширины канала.

Подходит ли PTP bridge CPE для передачи видеонаблюдения?

Да, такие устройства часто используют для подключения IP-камер и видеорегистраторов. При правильной настройке ширины канала и приоритетов трафика можно стабильно передавать несколько HD- или 4K-потоков. Желательно заранее рассчитать суммарный битрейт и оставить запас по пропускной способности.

Что произойдёт с сетью при потере радиосвязи между CPE?

При разрыве радиолинка удалённый сегмент становится недоступным, аналогично обрыву кабеля. Сетевые устройства продолжают работать локально, но связь с центральным узлом пропадает. Для снижения рисков используют резервный радиоканал или проводное соединение, подключённое через протоколы отказоустойчивости.

Можно ли подключить несколько коммутаторов через один PTP bridge CPE и как это отразится на работе сети?

Да, к PTP bridge CPE можно подключить коммутатор и за ним разместить несколько сетевых устройств или целый сегмент сети. В этом случае радиолинк передаёт весь суммарный трафик, включая служебные кадры и VLAN. Чтобы избежать перегрузки, стоит ограничить широковещательный трафик на коммутаторе, задать приоритеты для критичных сервисов и заранее рассчитать пропускную способность с учётом пиковых нагрузок, а не только средней скорости.
