Во многих моделях Opel Astra предусмотрен AUX-вход, позволяющий подключать внешние аудиоустройства – смартфоны, плееры или планшеты. Однако не все владельцы знают, как активировать этот режим и правильно вывести звук через штатную магнитолу.
Перед началом стоит определить, где расположен разъем AUX. В зависимости от поколения автомобиля он может находиться в центральной консоли, подлокотнике или рядом с прикуривателем. Если разъема нет, возможно, потребуется установка дополнительного модуля или кабеля через заднюю часть магнитолы.
Для подключения понадобится стандартный 3,5-мм аудиокабель или переходник, совместимый с конкретной моделью головного устройства. После физического соединения необходимо активировать режим AUX через меню мультимедийной системы или комбинацией кнопок на панели.
Некоторые версии Opel Astra требуют включения AUX через диагностическое программное обеспечение, например Op-Com или Tech2. В таких случаях AUX-вход изначально отключён и не отображается в меню, что часто вызывает затруднения у владельцев.
Далее рассмотрим, как определить наличие функции, подключить кабель и включить AUX режим шаг за шагом, чтобы получить стабильное звучание без помех и задержек.
Где находится разъем AUX в Opel Astra разных поколений
Положение AUX-разъема в Opel Astra зависит от поколения и комплектации автомобиля. В моделях Astra H разъем чаще всего расположен под центральной консолью, рядом с нишей для мелочей или возле прикуривателя. В некоторых комплектациях он скрыт под заглушкой и подключается через штатную магнитолу CD30 MP3 или CDC40.
В версиях Astra J разъем AUX обычно находится внутри подлокотника, рядом с USB-входом. Такое расположение защищает кабель от перегибов и делает соединение более аккуратным. Если разъем отсутствует, в некоторых вариантах можно установить модуль AUX, подключаемый к задней части мультимедийной системы.
Для Astra K и более новых версий производитель постепенно отказался от стандартного AUX в пользу USB и Bluetooth. Однако в комплектациях с системой IntelliLink разъем AUX может находиться в нижней части передней панели, под климатическим блоком или возле разъема питания 12 В.
Перед подключением рекомендуется внимательно осмотреть область под консолью и внутри подлокотника. Если разъем не обнаружен, стоит проверить техническую документацию или уточнить его наличие по VIN-коду – некоторые модификации поставлялись без AUX, но имеют возможность его активации через мультимедийный блок.
Какие кабели и переходники нужны для подключения AUX
Для Opel Astra с поддержкой AUX достаточно стандартного аудиокабеля 3,5 мм – 3,5 мм. Он соединяет разъем AUX автомобиля с выходом на наушники телефона, планшета или плеера. Рекомендуется использовать экранированный кабель длиной не более одного метра, чтобы снизить уровень помех.

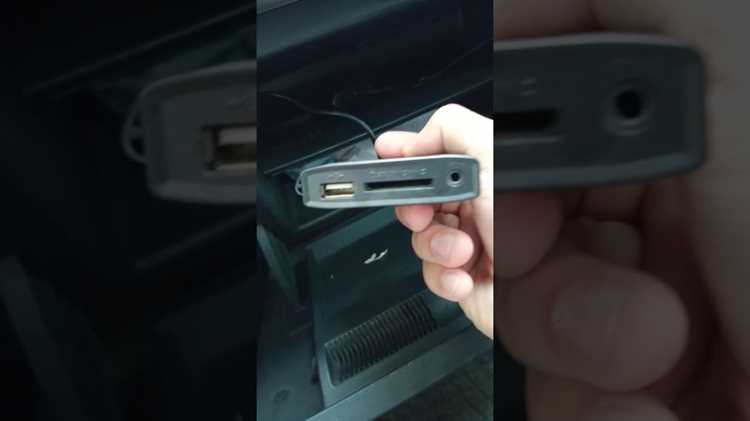

Если в магнитоле предусмотрен только разъем под CD-чейнджер, потребуется переходник AUX адаптер, подключаемый к задней части головного устройства. Такие адаптеры имитируют работу CD-чейнджера и позволяют использовать AUX-вход через стандартное меню магнитолы. Для моделей CD30 MP3 или CDC40 подойдет адаптер с интерфейсом Yatour или XCarLink.
В случаях, когда устройство не имеет аналогового выхода, можно использовать Bluetooth-адаптер AUX. Он вставляется в стандартный разъем 3,5 мм и передает звук по беспроводной связи. Этот вариант удобен для смартфонов без аудиоразъема.
При установке переходников рекомендуется проверять совместимость по маркировке магнитолы. Несоответствие интерфейсов может привести к отсутствию сигнала или ошибке при активации AUX. Оптимально использовать комплект, включающий кабель, переходник и модуль питания, если это предусмотрено конструкцией магнитолы.
Проверка наличия AUX функции в магнитоле автомобиля
В моделях с магнитолами CD30 MP3 и CDC40 Opera режим AUX может быть отключен на уровне программного обеспечения. В этом случае пункт меню отсутствует, и для активации требуется подключение диагностического оборудования Op-Com или Tech2. Через сервисное меню можно вручную включить опцию AUX, после чего она появится в списке источников звука.
Если дисплей магнитолы не реагирует на подключение устройства, стоит проверить разъем на наличие контакта и правильность распиновки. Иногда AUX установлен, но не активирован из-за некорректной прошивки или замены головного блока. Проверка через меню настроек позволяет определить, требуется ли перепрограммирование или установка адаптера.
Для полной уверенности можно сверить код модели магнитолы с технической документацией. По маркировке, нанесённой на корпус, определяется наличие аппаратной поддержки AUX. Это помогает избежать покупки несовместимого кабеля или бесполезной попытки активации.
Активация AUX через меню штатной магнитолы

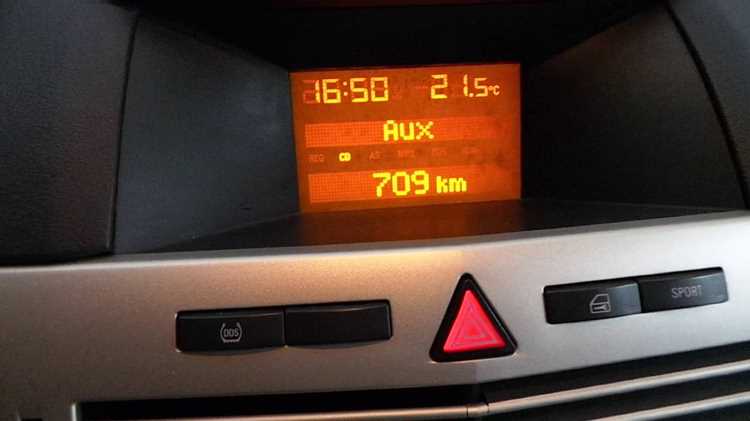

После подключения кабеля AUX необходимо активировать соответствующий режим в меню магнитолы. В большинстве моделей Opel Astra H и J используется интерфейс, где AUX включается через раздел выбора источников звука. Для этого при включённой магнитоле нажимают кнопку CD или MEDIA до появления надписи AUX на дисплее. Если режим не отображается, нужно проверить настройки.
На магнитолах CD30 MP3 или CDC40 Opera пункт AUX может быть отключён по умолчанию. Чтобы его активировать, удерживают кнопку SETTINGS в течение нескольких секунд, затем переходят в сервисное меню. В разделе конфигурации выбирают пункт External Input или AUX Input и меняют значение на «Present» или «Enabled». После подтверждения изменений режим становится доступен.
Если меню не содержит нужного параметра, активация выполняется с помощью диагностического устройства Op-Com. В программе открывают модуль «Display» или «Radio», находят раздел конфигурации и вручную включают опцию AUX. После перезапуска системы функция появляется в интерфейсе магнитолы без необходимости дополнительной прошивки.
Для корректной работы рекомендуется после активации выключить и снова включить питание магнитолы. При успешной настройке на экране появится обозначение источника AUX, а звук с внешнего устройства начнет передаваться через акустическую систему автомобиля.
Настройка звука при использовании AUX соединения
После активации AUX в Opel Astra важно правильно отрегулировать уровень громкости и баланс, чтобы избежать искажений. Неправильная настройка может вызвать шум, фон или потерю деталей звучания. Для начала устанавливают средний уровень громкости на магнитоле и регулируют выходной сигнал на подключённом устройстве – обычно около 70% от максимума.
При появлении посторонних шумов стоит использовать экранированный кабель и проверить плотность соединения штекеров. В некоторых случаях помогает замена кабеля на модель с ферритовым фильтром, который снижает электромагнитные наводки. При слабом сигнале лучше увеличить громкость на источнике, а не на магнитоле, чтобы сохранить качество звучания.
Для точной настройки параметров можно воспользоваться таблицей, где приведены рекомендуемые значения звуковых параметров для штатных систем разных поколений Opel Astra:
| Поколение Astra | Тип магнитолы | Рекомендуемый уровень громкости AUX | Дополнительные параметры |
|---|---|---|---|
| Astra H | CD30 MP3 / CDC40 | 60–70% | Бас +1, Высокие 0 |
| Astra J | CD400 / Navi600 | 65–75% | Бас 0, Баланс по центру |
| Astra K | IntelliLink | 70–80% | Эквалайзер «Flat» или «Pop» |
После настройки рекомендуется протестировать звук на разных уровнях громкости. Если при повышении громкости наблюдается искажение, уровень сигнала с источника следует немного снизить. Это позволит сохранить чистоту звучания и предотвратить перегрузку аудиосистемы.
Что делать, если AUX не определяется системой
Если подключение кабеля AUX не вызывает появления соответствующего режима на магнитоле Opel Astra, необходимо выполнить последовательную проверку оборудования и настроек. Возможные причины и действия представлены ниже:
- Проверить кабель и разъемы. Убедиться, что штекеры вставлены полностью и контакты не окислены. Использовать другой кабель для исключения дефекта.
- Проверить совместимость магнитолы. Некоторые модели CD30 MP3 и CDC40 требуют включения AUX через сервисное меню или диагностическое устройство Op-Com.
- Перезапустить мультимедийную систему. Полностью выключить питание автомобиля, отключить ключ зажигания на 1–2 минуты и включить снова.
- Проверить настройки источников звука. Через меню MEDIA или SETTINGS убедиться, что AUX активирован, а не скрыт в конфигурации.
- Проверить наличие прошивки с поддержкой AUX. В старых версиях магнитол режим может быть недоступен без обновления программного обеспечения.
Если после всех действий AUX все равно не определяется, рекомендуется обратиться к специалисту для проверки мультимедийного блока и возможности установки дополнительного адаптера. В некоторых случаях требуется физическое подключение модуля AUX через заднюю часть магнитолы.
Альтернативные способы подключения аудио к Opel Astra
Если штатный AUX недоступен или магнитола его не поддерживает, можно использовать несколько альтернативных методов подключения аудио:
- Bluetooth-адаптеры. Вставляются в разъем 12 В или AUX-переходник и позволяют передавать звук со смартфона без проводов. Совместимы с большинством моделей Astra с магнитолами CD30 MP3, CDC40 и IntelliLink.
- USB-подключение. Многие современные магнитолы поддерживают воспроизведение аудио с флешки или смартфона через USB-порт. Это обеспечивает стабильное качество звука и возможность управления треками с панели магнитолы.
- FM-трансмиттер. Устройство подключается к прикуривателю и передает звук на свободную FM-частоту. Подходит для автомобилей без AUX или USB, но качество может зависеть от уровня помех в радиодиапазоне.
- Подключение через CD-чейнджер. В старых моделях Opel Astra можно использовать адаптер, имитирующий CD-чейнджер, который подает сигнал с внешнего устройства на магнитолу. Для CD30 MP3 и CDC40 доступны адаптеры Yatour и XCarLink.
Выбор метода зависит от модели магнитолы и доступного оборудования. Для стабильного звука предпочтительно использовать проводное соединение через USB или AUX-адаптер, а Bluetooth и FM-трансмиттер лучше применять при отсутствии физических разъемов.
Вопрос-ответ:
Где находится разъем AUX в моей Opel Astra?
Положение разъема зависит от поколения автомобиля. В Astra H он обычно расположен под центральной консолью или рядом с прикуривателем, в Astra J — внутри подлокотника рядом с USB-портом, а в Astra K разъем может находиться в нижней части передней панели или отсутствовать, так как заменен на USB и Bluetooth.
Как активировать AUX на магнитоле CD30 MP3, если он не отображается в меню?
Некоторые магнитолы требуют активации через сервисное меню или диагностическое устройство Op-Com. В программе открывают модуль «Display» или «Radio», находят пункт «External Input» или «AUX Input» и включают его. После перезапуска магнитолы режим AUX появится в списке источников звука.
Какие кабели и переходники нужны для подключения внешнего устройства через AUX?
Для большинства моделей достаточно стандартного 3,5 мм аудиокабеля. Если разъем рассчитан на CD-чейнджер, понадобится адаптер AUX, подключаемый к задней части магнитолы, например Yatour или XCarLink. Для устройств без аналогового выхода можно использовать Bluetooth-адаптер с AUX.
Что делать, если после подключения кабеля AUX звук не воспроизводится?
Сначала проверьте кабель и разъемы на плотность соединения и отсутствие повреждений. Убедитесь, что в меню магнитолы включен режим AUX. Если функция неактивна, возможно потребуется обновление прошивки или активация через диагностическое устройство. Альтернативно можно использовать USB-подключение или Bluetooth-адаптер.
