Qt как установить картинку под график qchart

Qt Charts предоставляет гибкий интерфейс для визуализации данных, однако стандартные настройки оформления ограничены. В некоторых случаях требуется добавить подложку – например, логотип компании, тематическую текстуру или координатную сетку, встроенную в изображение. Для этого можно использовать встроенные возможности QChart и классы, работающие с QPixmap.

Чтобы задать фон, достаточно загрузить изображение через QPixmap и применить его к объекту QChart с помощью метода setBackgroundBrush(). Такой подход позволяет использовать любые форматы – PNG, JPEG или SVG. При необходимости изображение можно масштабировать под размеры графика или закрепить в определённой позиции, избегая искажений при изменении размеров окна.

Кроме простого добавления фона, стоит учесть взаимодействие изображения с сеткой, подписями осей и сериями данных. Правильная настройка прозрачности и выравнивания поможет сохранить читаемость графика, не перекрывая важные элементы визуализации. Эта статья подробно разберёт шаги и приёмы, позволяющие встроить фоновое изображение в QChart без лишних сложностей и сторонних решений.

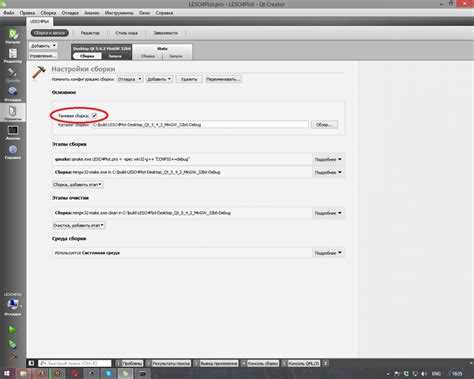

Подготовка проекта и подключение модулей Qt Charts

Для работы с графиками необходимо убедиться, что модуль Qt Charts подключён к проекту. В файле проекта .pro добавляется строка:

QT += charts

После этого нужно пересобрать проект, чтобы компилятор подключил соответствующие заголовочные файлы и библиотеки. Если используется CMake, добавляется команда:

find_package(Qt6 REQUIRED COMPONENTS Charts)
target_link_libraries(имя_проекта PRIVATE Qt6::Charts)

Далее в исходных файлах необходимо подключить заголовки:

#include <QtCharts/QChartView>
#include <QtCharts/QChart>
#include <QtCharts/QLineSeries>

Чтобы использовать классы без полного пространства имён, стоит добавить директиву:

QT_CHARTS_USE_NAMESPACE

После этих действий проект готов к созданию объекта QChart, добавлению серий данных и настройке фонового изображения. Все компоненты библиотеки будут доступны без дополнительных подключений.

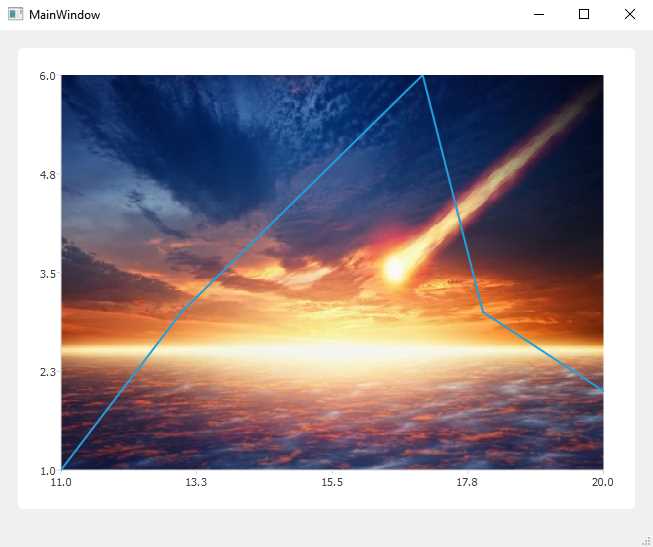

Создание объекта QChart и базового графика

После подключения модулей можно перейти к созданию графика. Основой служит объект QChart, который управляет всеми визуальными элементами, включая оси, серии и фон. Для начала создаётся серия данных, например QLineSeries:

QLineSeries *series = new QLineSeries();
series->append(0, 3);
series->append(1, 5);
series->append(2, 4);
series->append(3, 7);

Затем формируется объект QChart и добавляется серия:

QChart *chart = new QChart();
chart->addSeries(series);
chart->createDefaultAxes();
chart->setTitle(«Пример базового графика»);

Чтобы график отобразился в окне, используется QChartView:

QChartView *chartView = new QChartView(chart);
chartView->setRenderHint(QPainter::Antialiasing);

Объект QChartView можно установить как центральный виджет главного окна или встроить в макет интерфейса. На этом этапе создаётся базовый график, к которому позже можно добавить фоновое изображение, не нарушая структуру визуализации.

Добавление QPixmap в качестве фонового изображения

Для установки фонового изображения под график используется объект QPixmap. Он загружает растровое изображение из файла и передаётся в QBrush, который применяется как кисть фона для QChart. Пример кода:

QPixmap background(«:/images/chart_bg.png»);
chart->setBackgroundBrush(QBrush(background));

Если изображение должно заполнять всю область графика без рамок, нужно отключить границу:

chart->setBackgroundPen(Qt::NoPen);

Qt поддерживает несколько параметров настройки фонового отображения. Таблица ниже показывает ключевые методы и их назначение:

При использовании изображений с прозрачностью рекомендуется сохранять альфа-канал, чтобы линии и подписи графика оставались читаемыми. Это особенно полезно при работе с PNG-файлами, где можно контролировать уровень прозрачности без дополнительного рендеринга.

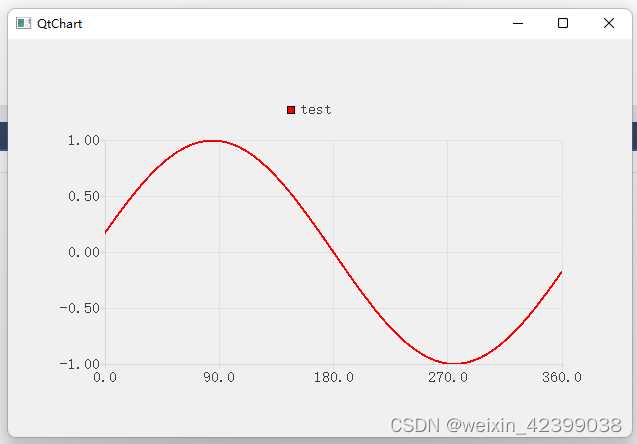

Настройка положения и масштабирования фоновой картинки

Фоновое изображение в QChart не масштабируется автоматически, поэтому необходимо вручную управлять его размерами и положением с учётом области построения графика. Для этого можно модифицировать объект QPixmap перед установкой через QBrush.

Основные шаги настройки:

1. Получить размеры области графика с помощью chart->size().
2. Создать копию изображения нужных пропорций:
   QPixmap scaledBg = background.scaled(chart->size(), Qt::KeepAspectRatioByExpanding, Qt::SmoothTransformation);
3. Передать масштабированное изображение в кисть:
   chart->setBackgroundBrush(QBrush(scaledBg));

При необходимости можно изменить способ масштабирования:

• Qt::KeepAspectRatio – сохраняет пропорции, не обрезая изображение.
• Qt::KeepAspectRatioByExpanding – заполняет всю область графика, обрезая лишнее.
• Qt::IgnoreAspectRatio – растягивает изображение под точные размеры области.

Чтобы задать выравнивание фоновой картинки, можно использовать класс QTransform. Например, смещение фона относительно центра:

QTransform transform;
transform.translate(20, 20);
chart->setBackgroundBrush(QBrush(scaledBg));
chart->backgroundBrush().setTransform(transform);

Такой подход позволяет точно управлять положением изображения, сохраняя корректное отображение данных и оформление графика при изменении размеров окна.

Комбинирование фона с сеткой и серией данных

После установки фонового изображения необходимо обеспечить корректное сочетание его с сеткой и графическими элементами. Без этого линии и точки могут сливаться с изображением, снижая читаемость графика.

Основные параметры, которые стоит настроить:

• chart->setPlotAreaBackgroundVisible(false) – отключает отдельный фон области построения, чтобы использовать только общий фон из QPixmap.
• chart->axes(Qt::Horizontal).first()->setGridLineColor(QColor(220, 220, 220, 180)); – задаёт цвет сетки с прозрачностью, что помогает сохранить контраст с изображением.
• series->setColor(QColor(0, 100, 200)); – устанавливает цвет линии или точек, выделяющийся на фоне.

Чтобы контуры графика не терялись при светлых подложках, можно использовать полупрозрачный фон под областью данных. Пример:

chart->setPlotAreaBackgroundBrush(QBrush(QColor(255, 255, 255, 180)));
chart->setPlotAreaBackgroundVisible(true);

Для серий типа QLineSeries рекомендуется увеличить толщину линии:

QPen pen(QColor(0, 100, 200));
pen.setWidth(2);
series->setPen(pen);

Если на графике используется несколько серий, важно подобрать индивидуальные цвета, чтобы каждая чётко различалась на фоне изображения. Также полезно слегка уменьшить насыщенность фонового изображения с помощью предварительной обработки QPixmap, применив фильтр осветления или изменение альфа-канала.

Сохранение и обновление графика с установленным фоном

После добавления фонового изображения и настройки серий данных важно корректно сохранять и обновлять график при изменении размеров окна или данных. Для сохранения текущего состояния используется метод grab() объекта QChartView, который создаёт QPixmap с изображением графика:

QPixmap chartPixmap = chartView->grab();
chartPixmap.save(«chart_with_background.png»);

Если данные обновляются динамически, фон остаётся неизменным, но рекомендуется повторно масштабировать изображение под новые размеры области построения:

QPixmap scaledBg = background.scaled(chart->size(), Qt::KeepAspectRatioByExpanding, Qt::SmoothTransformation);
chart->setBackgroundBrush(QBrush(scaledBg));

Для частого обновления графика можно использовать QTimer или слоты обновления данных, вызывая chartView->update() после изменения серий. Это гарантирует, что линии, подписи осей и фон остаются синхронизированными:

connect(timer, &QTimer::timeout, [&](){
  updateSeriesData();
  chartView->update();
});

Соблюдение этих шагов обеспечивает сохранение высокого качества визуализации и корректное отображение фонового изображения при любых изменениях графика.

Вопрос-ответ:

Как задать фоновое изображение для QChart без искажений?

Чтобы фон QChart выглядел корректно, рекомендуется использовать QPixmap для загрузки изображения и QBrush для его отображения. Сначала создайте QPixmap с нужным изображением, затем создайте QBrush на его основе и примените его к сцене через chart->setBackgroundBrush(brush). Для сохранения пропорций изображения лучше использовать метод scaled() с флагом Qt::KeepAspectRatio.

Можно ли установить разное фоновое изображение для каждой серии данных?

В стандартной реализации QChart фон применяется ко всему графику, а не к отдельным сериям. Чтобы создать эффект разных фоновых изображений под каждой серией, нужно либо рисовать серии на отдельных QChartView с индивидуальными фонами, либо использовать QGraphicsScene и размещать изображения под каждым QChartItem вручную.

Как сохранить фон при изменении размера окна?

При изменении размеров окна фон может растягиваться или обрезаться. Чтобы этого избежать, можно подключить слот к сигналу resizeEvent() виджета и в нем заново устанавливать изображение с помощью метода scaled() для QPixmap. Можно также использовать QBrush с QPixmap, настроенным на масштабирование по размеру сцены, чтобы фон автоматически подстраивался без искажения пропорций.

Какие форматы изображений лучше использовать для фона QChart?

Qt поддерживает большинство популярных форматов, включая PNG, JPEG и BMP. Для графиков лучше выбирать форматы с прозрачностью, например PNG, если требуется наложение серии данных на фон. Изображения с высоким разрешением обеспечивают более четкий фон, но стоит учитывать размер памяти и производительность при обновлении графика.
