PKCS#11 – это стандарт интерфейса прикладного программирования (API), предназначенный для взаимодействия с криптографическими токенами. Он описывает унифицированный способ обращения к аппаратным и программным модулям, которые выполняют операции шифрования, создания и проверки электронной подписи, генерации ключей и управления ими. Благодаря PKCS#11 разные приложения могут работать с криптографическими устройствами без зависимости от конкретного производителя.
Стандарт поддерживается организациями, использующими смарт-карты, HSM-модули (Hardware Security Module) и программные библиотеки, реализующие алгоритмы шифрования. Разработчики применяют PKCS#11 для доступа к закрытым ключам, находящимся внутри защищённого устройства, без их прямого извлечения. Это повышает уровень защиты, так как сами ключи не покидают доверенную среду выполнения.
PKCS#11 используется в инфраструктуре открытых ключей (PKI), при реализации TLS-сертификатов, электронных подписей и защищённых систем аутентификации. Его поддерживают браузеры, почтовые клиенты, криптопровайдеры и специализированные программные продукты. Правильная настройка и выбор подходящего модуля PKCS#11 позволяют обеспечить совместимость между программами и аппаратными средствами, применяемыми в криптографических системах.
Назначение и принципы работы интерфейса PKCS#11
Интерфейс PKCS#11 предназначен для унификации взаимодействия приложений с криптографическими устройствами, такими как токены, смарт-карты и аппаратные модули безопасности. Он определяет стандартные функции доступа к ключам, сертификатам и алгоритмам шифрования, исключая зависимость от конкретных драйверов или библиотек производителей.
Основой PKCS#11 является модель слотов и токенов. Слот представляет логическое соединение с устройством, а токен – это объект, содержащий криптографические ключи и данные пользователя. Через API PKCS#11 программа может запрашивать список доступных слотов, проверять состояние токенов, выполнять операции генерации и удаления ключей, а также запускать алгоритмы подписи и шифрования прямо внутри устройства.
Каждый вызов функции API имеет чётко определённый формат и набор возвращаемых кодов, что упрощает отладку и повышает совместимость между платформами. Для безопасной работы стандарт предусматривает разделение прав: функции управления и операции с ключами выполняются под различными уровнями доступа, что предотвращает несанкционированное использование криптографических объектов.
PKCS#11 поддерживает ключевые криптографические алгоритмы – RSA, ECDSA, AES, SHA и другие. Использование интерфейса позволяет централизованно управлять доступом к ключам и выполнять операции без копирования секретных данных в память приложения. Это особенно важно при интеграции криптографии в корпоративные системы, где защита ключевого материала имеет приоритет.

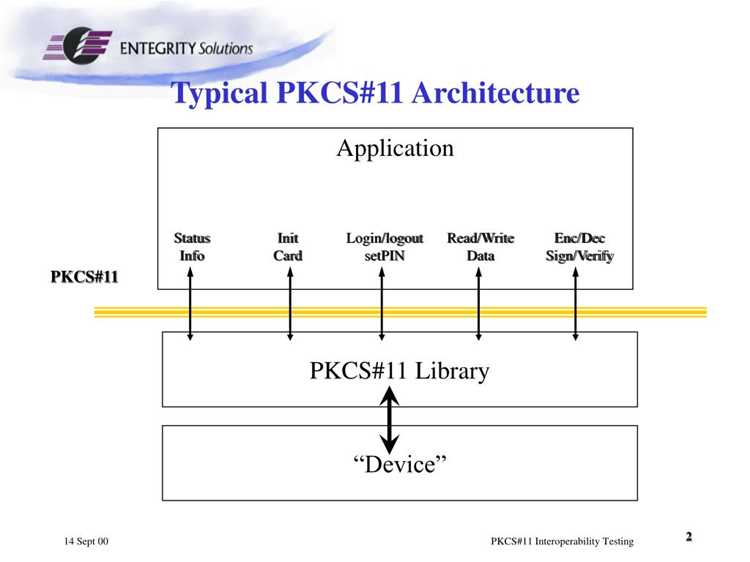

Структура модулей и библиотек PKCS#11
Библиотеки PKCS#11 реализуются в виде динамических модулей, которые подключаются к приложению через стандартный набор функций API. На системном уровне это файлы с расширением .dll в Windows или .so в Linux, предоставляющие одинаковый интерфейс вызовов независимо от платформы и производителя устройства.
Каждый модуль содержит реализацию низкоуровневых операций с криптографическим оборудованием. Внутри библиотеки описываются объекты, представляющие ключи, сертификаты и параметры сеансов. Приложение взаимодействует с библиотекой через набор функций, определённых в спецификации: C_Initialize, C_Login, C_GenerateKeyPair, C_Sign, C_Encrypt и другие. Эти вызовы обеспечивают полный цикл управления ключами и криптографическими операциями.
Каждая библиотека может поддерживать несколько слотов, к которым подключаются токены. При инициализации модуль сообщает приложению список доступных устройств и их характеристики. После этого устанавливается сеанс, в рамках которого выполняются операции шифрования, подписи или генерации случайных чисел. Все операции происходят внутри библиотеки, а приложение получает только результаты, не имея доступа к закрытым ключам.
Для обеспечения стабильной работы рекомендуется использовать оригинальные модули, поставляемые производителем токена или HSM. Несоответствие версий библиотек и драйверов часто приводит к сбоям при инициализации или некорректной работе функций API. В многоплатформенных проектах стоит проверять поддержку PKCS#11-библиотек через тестовые утилиты, такие как pkcs11-tool или OpenSC, чтобы убедиться в правильности взаимодействия между приложением и криптографическим устройством.
Типы криптографических устройств, совместимых с PKCS#11
Интерфейс PKCS#11 поддерживает широкий спектр криптографических устройств, обеспечивающих аппаратную защиту ключей и выполнение операций внутри изолированной среды. Совместимость достигается благодаря единому API, что позволяет использовать одно и то же приложение с разными типами токенов и модулей без изменения кода.
Основные категории устройств можно представить в следующей таблице:
| Тип устройства | Назначение | Особенности |
|---|---|---|
| Смарт-карты | Хранение сертификатов и закрытых ключей для электронной подписи | Нужен считыватель, операции выполняются на встроенном микроконтроллере |
| USB-токены | Аппаратная защита ключей и аутентификация пользователей | Поддержка PIN-кода, аппаратная реализация RSA, ECDSA и AES |
| HSM (Hardware Security Module) | Централизованное управление ключами и выполнение криптографических операций на сервере | Высокая производительность, поддержка кластеризации и резервирования |
| Виртуальные токены | Тестирование и разработка без использования физического оборудования | Программная эмуляция интерфейса PKCS#11, без аппаратной защиты |
При выборе устройства важно учитывать требуемый уровень защиты и производительность. Для корпоративных систем с высокой нагрузкой предпочтительны HSM-модули, а для индивидуального использования – компактные USB-токены или смарт-карты. Виртуальные решения применяются для отладки и автоматического тестирования, где аппаратная безопасность не является приоритетом.

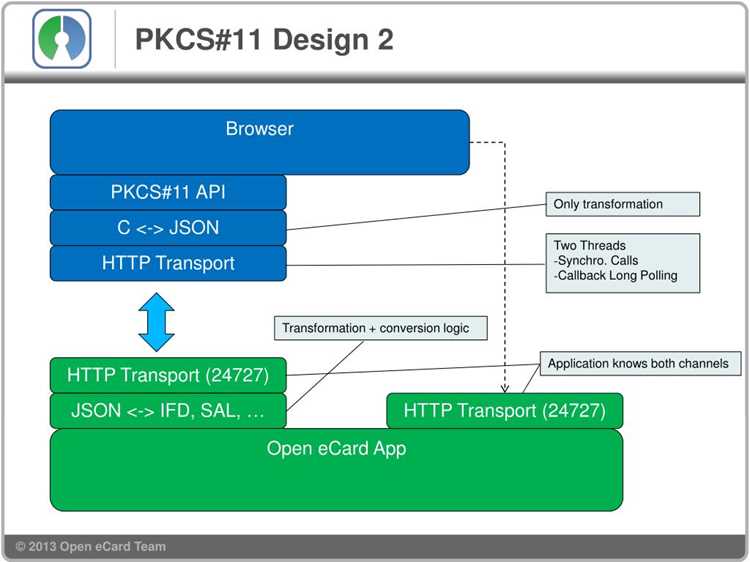

Использование PKCS#11 для работы с токенами и смарт-картами
Интерфейс PKCS#11 применяется для доступа к функциям токенов и смарт-карт без необходимости использования проприетарных библиотек. Через единый набор API-программ можно выполнять аутентификацию, подпись данных и управление криптографическими ключами, не извлекая их из защищённой памяти устройства.
Процесс взаимодействия с токеном или смарт-картой строится по определённой последовательности действий:
- Инициализация библиотеки PKCS#11 с помощью функции C_Initialize.
- Определение доступных слотов и подключённых токенов через C_GetSlotList.
- Открытие сеанса работы с устройством вызовом C_OpenSession.
- Аутентификация пользователя по PIN-коду с помощью C_Login.
- Выполнение криптографических операций – подпись, шифрование, генерация ключей.
- Закрытие сеанса и освобождение ресурсов через C_CloseSession и C_Finalize.
Для работы с токенами и смарт-картами через PKCS#11 применяются такие инструменты, как:
- pkcs11-tool – утилита для управления ключами и сертификатами;
- OpenSC – набор библиотек и драйверов для поддержки устройств разных производителей;
- Mozilla NSS и OpenSSL – библиотеки, обеспечивающие интеграцию PKCS#11 в приложения и серверы.
При настройке стоит указывать путь к библиотеке PKCS#11 в конфигурационных файлах приложений. Например, в Firefox путь к модулю добавляется через раздел «Устройства безопасности», где выбирается соответствующая библиотека .dll или .so. Для OpenSSL используется параметр engine_pkcs11 с указанием пути к модулю и PIN-кода токена.
При регулярном использовании рекомендуется обновлять версии библиотек и драйверов, чтобы исключить ошибки совместимости и проблемы с сертифицированными токенами. В корпоративных системах настройку PKCS#11 целесообразно централизовать через профиль безопасности, чтобы одинаковые параметры применялись ко всем рабочим станциям.
Настройка и интеграция PKCS#11 в программных системах
Для интеграции PKCS#11 в программные комплексы требуется корректное подключение библиотеки модуля и настройка параметров взаимодействия с криптографическим оборудованием. Модуль указывается в конфигурационных файлах приложения или через интерфейс настройки, после чего доступ к токену осуществляется через стандартные функции API.
В системах на базе Linux путь к библиотеке PKCS#11 обычно прописывается в конфигурации OpenSSL, OpenVPN или сервисов, использующих инфраструктуру PKI. Пример для OpenSSL:
openssl engine pkcs11 -t -c -pre «SO_PATH:/usr/lib/opensc-pkcs11.so» -pre «PIN:123456»
В Windows библиотеки имеют расширение .dll и добавляются через интерфейс приложений или параметры командной строки. Для Firefox и Thunderbird модуль подключается в разделе «Устройства безопасности», где указывается путь к библиотеке токена, например C:\Windows\System32\etpkcs11.dll.
При интеграции в серверные системы (например, Apache или Nginx) PKCS#11 используется для хранения и использования закрытых ключей, применяемых в SSL/TLS. Это снижает риск компрометации ключевого материала, поскольку операции подписи происходят в аппаратной среде.
Для централизованного управления ключами и доступом к токенам можно использовать HSM-сервера, предоставляющие поддержку PKCS#11 через сетевой интерфейс. Такое решение упрощает масштабирование и позволяет распределять криптографические операции между несколькими узлами без изменения приложений.
При внедрении PKCS#11 в производственные среды необходимо проверить совместимость версий библиотеки, драйверов и криптопровайдера. Несовпадение версий часто приводит к ошибкам инициализации или отказу функций авторизации. Рекомендуется вести журнал вызовов API и использовать тестовые утилиты (p11-kit, pkcs11-tool) для диагностики работы модуля перед вводом в эксплуатацию.
Примеры операций шифрования и подписи через PKCS#11 API
Через PKCS#11 API можно выполнять широкий спектр криптографических операций, включая шифрование, расшифровку, создание и проверку электронной подписи. Все действия выполняются внутри токена или HSM, что исключает утечку закрытых ключей.
Пример генерации пары ключей RSA и использования их для подписи:
1. Вызов C_GenerateKeyPair с параметрами длины ключа (2048 бит) и алгоритма подписи (RSA_PKCS).
2. Получение дескрипторов открытого и закрытого ключей.
3. Создание сеанса через C_OpenSession и вход пользователя C_Login.
4. Формирование подписи с помощью C_SignInit и C_Sign, передача данных в виде массива байтов.
5. Проверка подписи на стороне приложения через C_VerifyInit и C_Verify с использованием открытого ключа.
Для симметричного шифрования алгоритмом AES:
1. Генерация ключа через C_GenerateKey с указанием длины ключа (256 бит) и режима работы (CBC, GCM).
2. Инициализация операции шифрования C_EncryptInit с указанием вектора и алгоритма.
3. Шифрование блока данных функцией C_Encrypt.
4. Для расшифровки используется C_DecryptInit и C_Decrypt с тем же ключом и параметрами.
Рекомендации при использовании PKCS#11:
- Всегда закрывать сеанс вызовом C_CloseSession после завершения операций.
- Хранить PIN-код и параметры инициализации отдельно от приложения.
- Проверять возвращаемые коды функций для обработки ошибок аппаратного модуля.
- Использовать тестовые утилиты (pkcs11-tool) для проверки корректности операций перед внедрением в продуктивные системы.
Вопрос-ответ:
Что такое PKCS#11 и для чего он используется в криптографии?
PKCS#11 — это стандарт интерфейса прикладного программирования (API), который обеспечивает взаимодействие приложений с криптографическими устройствами. Он используется для генерации, хранения и применения ключей, выполнения цифровой подписи и шифрования данных через токены, смарт-карты и HSM-модули. Благодаря PKCS#11 приложения могут работать с разными устройствами без зависимости от конкретного производителя.
Какие устройства поддерживают работу через PKCS#11?
Интерфейс PKCS#11 совместим с токенами USB, смарт-картами, аппаратными модулями безопасности (HSM) и программными эмуляторами токенов. Токены и смарт-карты обеспечивают локальное хранение ключей и выполнение криптографических операций, HSM применяются для серверных решений с высокой нагрузкой, а виртуальные токены позволяют тестировать интеграцию без физического оборудования.
Как настроить PKCS#11 для работы в приложениях?
Настройка включает подключение библиотеки модуля PKCS#11 и указание пути к ней в конфигурации приложения. На Linux это может быть путь к .so файлу в OpenSSL или OpenVPN, на Windows — .dll через интерфейс программы. После подключения устанавливается сеанс с токеном, выполняется вход по PIN-коду, и только после этого доступны операции подписи и шифрования.
Какие операции можно выполнять через PKCS#11 API?
Через PKCS#11 API можно создавать и удалять ключи, генерировать пары ключей для RSA и ECDSA, выполнять цифровую подпись, проверку подписи, шифрование и расшифровку данных, а также генерировать случайные числа. Все операции происходят внутри устройства, поэтому закрытые ключи не покидают защищённую среду, что снижает риск компрометации.
Что нужно учитывать при выборе библиотеки PKCS#11 для интеграции?
При выборе библиотеки следует учитывать совместимость с операционной системой и криптографическим устройством, поддержку необходимых алгоритмов, наличие документации и утилит для тестирования. Рекомендуется использовать официальные модули производителя токена или HSM, проверять версии драйверов и библиотеки, а также тестировать работу функций API через утилиты типа pkcs11-tool перед внедрением в рабочую систему.
Как PKCS#11 обеспечивает защиту криптографических ключей при использовании токенов и смарт-карт?
PKCS#11 позволяет приложениям выполнять операции с ключами без их извлечения из устройства. Ключи хранятся в памяти токена или смарт-карты, и все операции шифрования, подписи или генерации выполняются внутри устройства. Пользователь получает только результат операции, а не сам закрытый ключ. Для доступа используется PIN-код или пароль, а функции API включают создание сеансов, управление ключами и выполнение криптографических операций. Такой подход снижает риск утечки ключей и позволяет интегрировать криптографию в приложения и серверные системы без хранения секретов в памяти программ.
