Как уплотнить быстросъемы на топливном фильтре

Быстросъемные соединения топливного фильтра рассчитаны на многократное разъединение без потери герметичности, однако износ уплотнительных колец, микротрещины на штуцерах и загрязнение посадочных канавок приводят к падению давления в системе и подсосу воздуха. Даже при снижении давления на 0,2–0,3 бар в магистрали появляются перебои подачи топлива, нестабильный запуск и повышенная нагрузка на топливный насос. Уплотнение быстросъемов требует точной диагностики состояния соединения и правильного подбора уплотнительных элементов с учетом типа топлива и рабочего давления.

Перед началом работ необходимо определить диаметр штуцера и профиль уплотнительного кольца. Наиболее распространены кольца из NBR и FKM (Viton) с внутренним диаметром от 6 до 10 мм и толщиной сечения 1,5–2,5 мм. Для бензиновых систем с давлением до 4 бар допустим NBR с температурным диапазоном −30…+100 °C, для дизельных и турбированных двигателей предпочтительнее FKM, устойчивый к температуре до +200 °C и агрессивным присадкам. Использование неподходящего материала приводит к разбуханию резины и повторной утечке в течение 2–3 недель эксплуатации.

Ключевой этап – подготовка посадочного места. Канавку под кольцо очищают от отложений топлива и абразивной пыли без применения металлических инструментов, чтобы не повредить пластик корпуса фильтра. Поверхность штуцера проверяют на овальность и наличие рисок: даже царапина глубиной 0,1 мм способна нарушить контакт по окружности. Перед установкой новое кольцо смазывают тонким слоем силиконовой смазки, совместимой с топливной средой, что снижает риск перекручивания при защелкивании быстросъема и обеспечивает равномерное распределение нагрузки по всей площади уплотнения.

После сборки соединение фиксируют до характерного щелчка и обязательно проводят контроль на герметичность: включают зажигание для создания рабочего давления и осматривают узел в течение 3–5 минут. Отсутствие подтеков и запаха топлива подтверждает корректность уплотнения. При малейших признаках влажности соединение демонтируют и проверяют правильность установки кольца, так как повторное защелкивание без устранения дефекта ускоряет износ фиксатора и снижает надежность всей топливной магистрали.

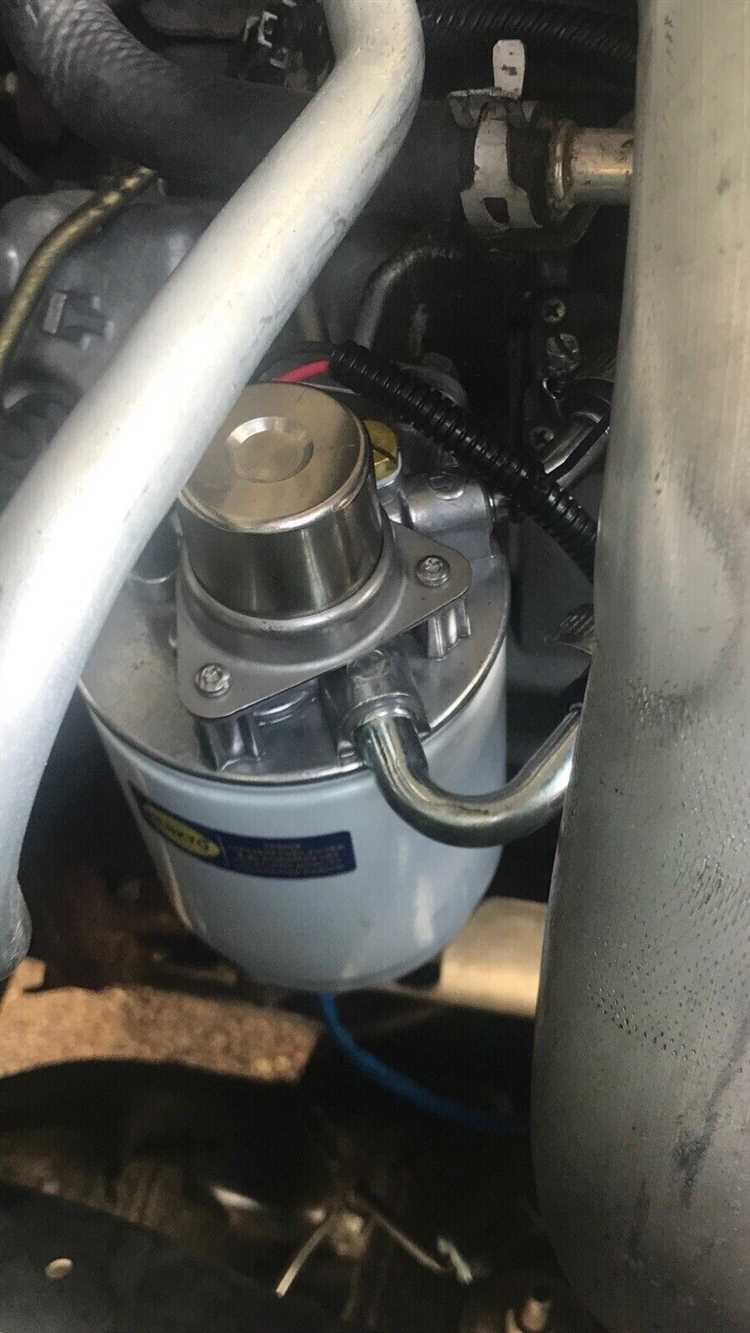

Диагностика утечки топлива в зоне быстросъема: как точно определить источник проблемы

Для точной локализации применяется тест с повышенным давлением. В бензиновых системах с рампой давление составляет 3,0–4,0 бар, в системах непосредственного впрыска – до 50–200 бар на низком контуре (диагностируется только через штатный порт и манометр с соответствующим классом точности). Подключив манометр, создают рабочее давление без запуска двигателя (включением зажигания или принудительным запуском насоса через диагностический сканер). Падение давления более чем на 0,5 бар за 5 минут при отсутствии внешних подтеков указывает на негерметичность соединения или обратного клапана; если при этом в зоне быстросъема заметна влажная кромка – дефект локализован.

Дополнительный метод – окрашивание топлива ультрафиолетовой присадкой и осмотр лампой 365–395 нм. Даже при испарении легких фракций следы остаются в виде яркой линии по траектории течи. Это позволяет отличить просачивание через уплотнение от капиллярного растекания по шлангу. При обнаружении свечения строго по стыку проверяется состояние O-ring: диаметр должен соответствовать посадочному (например, 7,65×1,78 мм для ряда быстросъемов стандарта SAE), без срезов и сплющивания более 10% от номинальной толщины.

Механическая проверка включает контроль фиксации: быстросъем должен защелкиваться с отчетливым щелчком, осевой люфт не более 0,2–0,5 мм. При легком покачивании не допускается вращение корпуса относительно штуцера. Трещины в пластике часто выявляются только при снятии – микродефекты располагаются в зоне защелки или у основания трубки. Осмотрите фаску штуцера фильтра: задиры и коррозия приводят к срезанию кромки уплотнения при установке.

Если утечка проявляется только при вибрации или движении, проводится динамический тест: двигатель работает, а соединение аккуратно нагружается имитацией колебаний (без перегиба шланга). Появление топлива при боковой нагрузке указывает на износ фиксатора или несоосность трубки. В таком случае замена одного лишь уплотнителя неэффективна – требуется замена быстросъема или участка топливной магистрали целиком.

Подбор подходящих уплотнительных колец для быстросъемного соединения топливного фильтра

Для быстросъемных соединений топливных фильтров применяются уплотнительные кольца с точным соответствием внутреннему диаметру посадочного канала и диаметру трубки. Отклонение по внутреннему диаметру более ±0,1 мм при давлении 3–6 бар приводит к потере герметичности уже после нескольких циклов подключения. В системах бензиновых двигателей, включая модели

• :contentReference[oaicite:0]{index=0}
• :contentReference[oaicite:1]{index=1}
• :contentReference[oaicite:2]{index=2}

, типовой диаметр уплотнений для магистрали подачи составляет 7,65 мм или 9,49 мм (стандарты SAE J2044).

Материал кольца подбирается с учетом состава топлива. Для бензина с содержанием этанола до E10 оптимален фторкаучук (FKM, Viton) с твердостью 70–75 Shore A. Для дизельных систем с высоким содержанием серы или биодобавок предпочтителен гидрогенизированный нитрил (HNBR), устойчивый к набуханию. Обычный NBR допустим только при температуре эксплуатации от −30°C до +100°C и отсутствии агрессивных присадок.

Рабочее давление влияет на профиль уплотнения. При давлении до 5 бар достаточно стандартного круглого сечения 2,0–2,5 мм. В системах прямого впрыска (до 10 бар на линии низкого давления перед ТНВД) целесообразно применять кольца с увеличенным сечением 2,62 мм для компенсации импульсных нагрузок. Недопустимо устанавливать кольцо меньшего сечения в штатную канавку – это вызывает экструзию материала и его срез кромкой фиксатора.

При выборе учитывают температурный диапазон подкапотного пространства. В автомобилях

• :contentReference[oaicite:3]{index=3}
• :contentReference[oaicite:4]{index=4}

температура рядом с фильтром может достигать +120°C. Для таких условий FKM с рабочим пределом до +200°C сохраняет эластичность дольше, чем NBR, который теряет упругость после 1000 часов при +120°C.

Измерение посадочного места выполняют штангенциркулем с точностью 0,02 мм. Определяются три параметра:

• диаметр трубки (наружный);
• диаметр канавки в корпусе быстросъема;
• глубина канавки.

Коэффициент обжатия должен составлять 15–25% от толщины кольца. При меньшем значении возможна утечка, при большем – ускоренный износ и затрудненное соединение.

Не допускается повторная установка демонтированного кольца. После разъединения быстросъема на поверхности появляются микросрезы от пластиковых фиксаторов. Даже при отсутствии видимых повреждений кольцо теряет расчетную геометрию и не обеспечивает требуемую степень обжатия.

Перед монтажом уплотнение смазывают тонким слоем силиконовой или топливостойкой монтажной смазки. Запрещено использовать моторное масло: оно ускоряет набухание NBR и снижает коэффициент трения неравномерно. Смазка наносится только на поверхность кольца, без заполнения канавки.

При отсутствии оригинального каталожного номера допускается подбор по стандарту AS568 с учетом метрического эквивалента. Однако при обслуживании автомобилей

• :contentReference[oaicite:5]{index=5}
• :contentReference[oaicite:6]{index=6}

рекомендуется использовать оригинальные комплекты уплотнений, так как профиль канавки может отличаться от типового SAE и требовать специфической формы кромки.

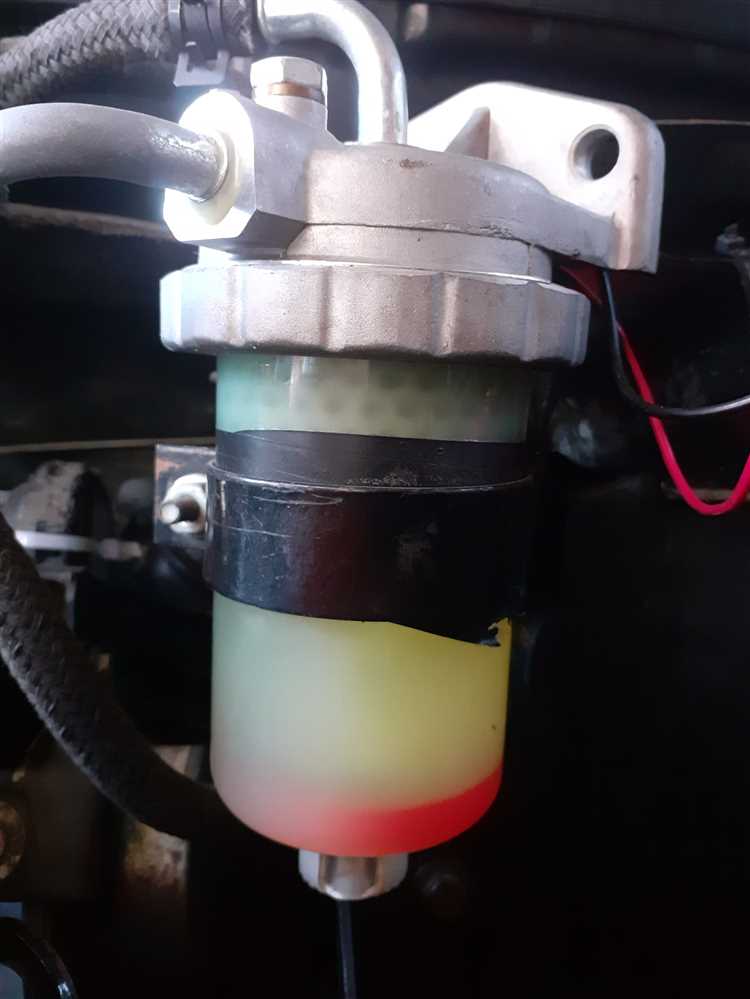

Снятие быстросъема без повреждения фиксаторов и корпуса топливного фильтра

Перед демонтажем быстросъема необходимо полностью сбросить давление в системе: отключить питание топливного насоса через предохранитель или реле и дать двигателю заглохнуть. После этого зафиксировать магистраль, чтобы исключить осевую нагрузку на пластиковый штуцер фильтра. Попытка отсоединения под давлением или при натянутом шланге приводит к растрескиванию корпуса фильтра и деформации стопорных лепестков.

Конструкции быстросъемов различаются: с внешними кнопками, с внутренними пружинными фиксаторами и с пластиковыми скобами-стопорами. Для соединений типа SAE J2044 с внутренним фиксатором применяется специальный разжимной инструмент соответствующего диаметра (обычно 6–10 мм для легковых авто). Инструмент вводится в зазор между штуцером и корпусом муфты до упора, после чего сжимает пружинное кольцо; только затем соединение аккуратно стягивается вдоль оси штуцера без перекосов.

При наличии боковых кнопок усилие прикладывается строго симметрично двумя пальцами или плоскогубцами с ограничителем хода. Недопустимо поддевать фиксаторы отверткой: точечная нагрузка ломает защелку даже при незначительном усилии. Если соединение «прикипело», допускается легкое проворачивание муфты вокруг оси на 5–10° для снятия адгезии уплотнительного кольца, но без раскачивания в стороны.

Температурный режим влияет на хрупкость пластика. При температуре ниже +5 °C фиксаторы становятся ломкими; перед снятием рекомендуется прогреть зону соединения строительным феном до 30–40 °C, контролируя нагрев, чтобы не повредить топливопровод. При этом нельзя нагревать открытым пламенем или направлять поток горячего воздуха на участки с остатками топлива.

После отсоединения необходимо осмотреть кромку штуцера и внутреннюю поверхность муфты: отсутствие задиров и трещин подтверждает корректный демонтаж. Поврежденные лепестки или деформированное пружинное кольцо подлежат замене, так как повторная установка приведет к неплотности соединения и подсосу воздуха в систему.

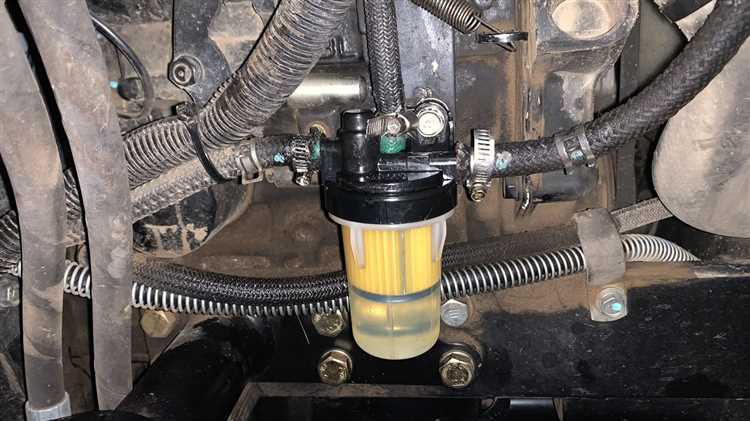

Очистка посадочного места и проверка состояния штуцера перед установкой новых уплотнений

Перед монтажом новых уплотнений необходимо полностью удалить остатки топлива и загрязнения из посадочного гнезда быстросъема на корпусе топливного фильтра. Используйте безворсовую салфетку и очиститель на основе изопропилового спирта или специализированный очиститель для топливной аппаратуры. Наличие песка, металлической стружки или отложений парафина даже толщиной менее 0,1 мм способно нарушить герметичность и привести к подсосу воздуха в систему.

После первичной очистки выполните продувку сжатым воздухом под давлением 4–6 бар. Сопло держите под углом, чтобы удалить частицы из канавки под уплотнительное кольцо. Не допускайте вращения сопла внутри гнезда – повреждение кромки посадочного пояса приведет к неравномерному обжатию O-ring и ускоренному износу.

Осмотрите канавку под уплотнение при ярком направленном свете. Допустимая шероховатость поверхности – без задиров и раковин. Любые продольные царапины глубиной более 0,05 мм создают канал утечки. При обнаружении дефектов замените штуцер или весь быстросъемный элемент, шлифовка вручную недопустима, так как изменяет геометрию уплотнительной зоны.

Проверьте состояние фиксаторов и направляющих лепестков. Трещины, потеря упругости или деформация приводят к неполному защелкиванию соединения. При монтаже на автомобилях концерна :contentReference[oaicite:0]{index=0} допускается люфт не более 0,2 мм после фиксации; превышение указывает на износ пластикового корпуса быстросъема.

Обратите внимание на торцевую кромку штуцера. Она должна быть ровной, без заусенцев. Даже минимальная зазубрина срезает край нового уплотнительного кольца при установке. Для контроля проведите пальцем в нитриловой перчатке по окружности – ощущаемые неровности требуют замены детали.

Если фильтр эксплуатировался более 30–40 тыс. км, возможны отложения смол и окислов. Их удаляют мягкой нейлоновой щеткой без применения абразивов. Металлические щетки запрещены: они оставляют микрориски, которые при рабочем давлении 3–5 бар в бензиновых системах становятся источником просачивания топлива.

Перед установкой нового уплотнения проверьте соответствие диаметра штуцера номиналу. Измерение выполняется штангенциркулем с точностью 0,02 мм. Отклонение более чем на 0,1 мм от заводского значения свидетельствует о деформации или перегреве элемента. В таком случае замена уплотнителя не устранит проблему герметичности.

Завершающим этапом является контроль чистоты: проведите сухой салфеткой по посадочному месту – на поверхности не должно оставаться следов топлива или пыли. Только после этого допускается смазка нового кольца тонким слоем совместимой с топливом смазки и его установка без перекручивания.

Установка и смазка уплотнительных колец: порядок действий и типичные ошибки

Перед монтажом быстросъема топливного фильтра извлеките старое уплотнительное кольцо пластиковым съемником, исключая контакт с металлическими предметами – царапины глубиной более 0,05 мм на посадочном канале приводят к утечке при давлении 3–6 бар. Посадочное место очистите безворсовой салфеткой и промойте очистителем, совместимым с топливной системой (например, составы класса carb cleaner без ацетона). Новое кольцо подбирается строго по внутреннему диаметру штуцера и толщине сечения; допуск по диаметру не более ±0,1 мм. Перед установкой нанесите тонкий равномерный слой силиконовой или специальной топливостойкой смазки (0,1–0,2 г достаточно для кольца Ø8–10 мм), распределяя её по всей окружности без излишков. Кольцо устанавливается без перекручивания, проверяется отсутствие «винтового» напряжения – метка, нанесенная маркером на поверхность, должна оставаться ровной по окружности после посадки. Быстросъем фиксируется до характерного щелчка, затем выполняется контрольная протяжка с усилием 10–15 Н для проверки фиксации. После запуска системы осматривается соединение: даже микроподтекание в 1–2 капли за минуту недопустимо.

Типичные ошибки и их последствия:

Игнорирование контроля фиксатора быстросъема и отсутствие повторной проверки после первого прогрева двигателя часто приводит к скрытым утечкам, проявляющимся только при рабочей температуре топлива 40–60 °C.

Контроль герметичности после сборки: проверка под давлением и визуальный осмотр соединения

После установки быстросъемов на топливный фильтр необходимо выполнить проверку герметичности при рабочем и повышенном давлении. Для бензиновых систем легковых автомобилей, включая модели

• :contentReference[oaicite:0]{index=0}
• :contentReference[oaicite:1]{index=1}
• :contentReference[oaicite:2]{index=2}

, нормальное давление в магистрали составляет 3,0–4,0 бар, в системах с непосредственным впрыском – до 6–8 бар на контуре низкого давления. Контроль проводят при полностью собранной магистрали, зафиксированных защелках и установленных уплотнительных кольцах соответствующего диаметра и сечения.

Проверку под давлением выполняют в два этапа. Сначала создают номинальное рабочее давление штатным топливным насосом при включении зажигания на 5–10 секунд без запуска двигателя. Затем запускают двигатель и выдерживают режим холостого хода не менее 2 минут, фиксируя возможные перепады давления более 0,2 бар. Для более точной диагностики подключают манометр с погрешностью не выше ±0,1 бар к сервисному штуцеру или врезному адаптеру в магистраль перед фильтром.

При отсутствии штатного штуцера используют внешний насос с регулятором давления и ручной подкачкой. Контрольный алгоритм:

1. Создать давление 1,2× от рабочего (например, при 3,5 бар – поднять до 4,2 бар).
2. Перекрыть подачу и зафиксировать показания манометра.
3. Выдержать 5 минут без падения давления более чем на 0,1–0,15 бар.
4. Осмотреть каждое соединение на наличие следов топлива.

Визуальный осмотр проводят при хорошем освещении с применением сухой безворсовой салфетки. Допустимо использование ультрафиолетового красителя, совместимого с бензином, для выявления микроподтеков. Особое внимание уделяют зоне посадки быстросъема: кромка корпуса должна быть полностью закрыта фиксатором, а стопорное кольцо – находиться в штатной канавке без перекоса.

Недопустимы следующие признаки:

• Влажный обод вокруг соединения спустя 1–2 минуты после набора давления.
• Запах топлива в моторном отсеке при стабильных показаниях манометра.
• Пузырение топлива при нанесении контрольной пены на соединение.
• Свободный осевой ход трубки более 1 мм после фиксации.

Если выявлена утечка, соединение разбирают полностью. Повторное использование деформированного уплотнительного кольца запрещено. Перед повторной сборкой проверяют отсутствие задиров на штуцере фильтра, овальности пластикового корпуса быстросъема и соответствие внутреннего диаметра уплотнения фактическому диаметру патрубка (расхождение более 0,1 мм приводит к нестабильной герметизации).

Финальный контроль проводят после тестовой поездки 5–10 км с повторной проверкой давления и осмотром соединений. Любое отклонение фиксируется до передачи автомобиля клиенту или завершения работ, так как даже незначительное просачивание топлива при 3–4 бар со временем приводит к разрушению уплотнения и риску возгорания.

Вопрос-ответ:

Можно ли уплотнить быстросъемы на топливном фильтре без полной замены узла, если появилась небольшая течь?

Да, в большинстве случаев небольшую течь можно устранить без замены всего быстросъема. Чаще всего проблема связана с износом или повреждением уплотнительного кольца внутри соединения. Порядок действий следующий: сначала сбрасывают давление в топливной системе (обычно через снятие предохранителя бензонасоса и кратковременный запуск двигателя), затем аккуратно отсоединяют быстросъем. После разборки соединения извлекают старое уплотнительное кольцо, осматривают посадочное место на наличие грязи и задиров. Новое кольцо подбирают строго по размеру и материалу — для бензина и дизеля подходят маслобензостойкие резины (например, NBR или FKM). Перед установкой кольцо слегка смазывают чистым топливом или специальной смазкой, чтобы избежать перекручивания. После сборки проверяют герметичность при включенном зажигании и работающем двигателе.

Как понять, что причина запаха топлива — именно быстросъем на фильтре, а не сам фильтр или шланг?

Признаки проблемы с быстросъемом обычно локализованы в месте соединения. При осмотре можно заметить влажность вокруг стыка, следы потеков или налипшую пыль, пропитанную топливом. Если протереть соединение насухо и затем включить зажигание, капли появляются именно по окружности фиксатора. Сам фильтр чаще дает течь по шву корпуса, а шланг — по длине или в зоне трещин. Дополнительно можно слегка покачать шланг: если при движении усиливается подтекание, вероятнее всего изношено уплотнение быстросъема или ослаб фиксатор.

Какие инструменты понадобятся для уплотнения быстросъема и можно ли обойтись без специального съемника?

Для работы обычно требуются перчатки, ветошь, подходящие уплотнительные кольца и, при необходимости, съемник для быстросъемных соединений. На некоторых автомобилях фиксаторы можно отжать вручную или тонкой отверткой, но существует риск повредить пластиковые защелки. Съемник позволяет равномерно разжать фиксирующее кольцо и безопасно отсоединить магистраль. Также пригодится фонарик для осмотра посадочного места. Если доступ ограничен, удобнее работать на подъемнике или эстакаде.

Нужно ли менять уплотнения на обоих быстросъемах фильтра, если течет только один?

Если один из быстросъемов уже дал течь из-за износа уплотнителя, второй нередко находится в схожем состоянии, особенно если фильтр эксплуатировался длительное время. Практика показывает, что одновременная замена колец на входе и выходе позволяет избежать повторного разбора спустя короткий срок. При этом важно убедиться, что сами пластиковые корпуса не имеют трещин и деформаций — в противном случае простая замена кольца не решит проблему.

Что делать, если после замены уплотнительного кольца соединение всё равно пропускает топливо?

В такой ситуации необходимо проверить несколько моментов. Во-первых, соответствует ли установленное кольцо точному диаметру и толщине штатного. Даже небольшое отклонение приводит к неплотной посадке. Во-вторых, следует осмотреть внутреннюю поверхность быстросъема и штуцер фильтра на предмет царапин или овальности — при повреждении пластика герметичность не восстановится. Также стоит убедиться, что фиксатор полностью защелкнулся. Если все параметры соблюдены, а течь сохраняется, целесообразно заменить сам быстросъем или участок топливной магистрали целиком.
