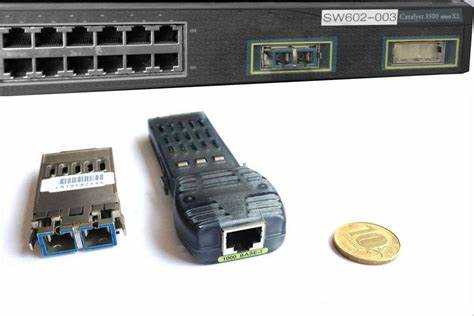

Как вытащить sfp модуль из коммутатора

Извлечение SFP модуля требует соблюдения точной последовательности действий, чтобы предотвратить повреждение как модуля, так и порта коммутатора. SFP модуль содержит чувствительные оптические компоненты, контактные разъемы и электронные цепи, которые легко повредить при неправильном извлечении. Рекомендуется отключить питание коммутатора или перевести порт в состояние shutdown, если оборудование поддерживает горячую замену модулей.

Перед физическим извлечением модуля следует снять защитные колпачки с разъемов и убедиться, что кабель оптической линии или медной трансиверной линии отключен. Для извлечения SFP используют встроенный язычок фиксатора: его аккуратно поджимают, а модуль вытягивают строго по оси порта без перекоса. Любое смещение вбок может деформировать контакты и нарушить работу порта.

После извлечения SFP модуля его необходимо поместить в антистатический пакет или на подложку, исключающую накопление статического электричества. Оптические концы следует закрыть защитными колпачками, чтобы предотвратить загрязнение и повреждение волокон. При последующей установке нового модуля рекомендуется проверить совместимость по стандарту (например, 1G, 10G, 25G) и типу интерфейса, чтобы избежать конфликтов с настройками коммутатора.

Подготовка рабочего места и оборудования

Перед извлечением SFP модуля убедитесь, что рабочее место свободно от пыли и влаги. Используйте антистатический коврик и браслет, подключённый к заземлению. Разместите оборудование на устойчивой поверхности с достаточным освещением, чтобы исключить риск случайного повреждения разъёмов.

Подготовьте необходимые инструменты: чистые салфетки без ворса, пинцет с антистатическим покрытием, а также защитные колпачки для SFP и кабелей.

Убедитесь, что коммутатор выключен или порт, из которого будет извлечён модуль, отключён на уровне программного интерфейса. Проверьте, что рядом нет источников электромагнитного излучения и металлических предметов, способных повредить оборудование.

Подготовка рабочего места и инструментов снижает риск повреждения оптических интерфейсов и гарантирует безопасное извлечение SFP модуля.

Выключение или отключение порта перед извлечением

Перед извлечением SFP модуля необходимо деактивировать соответствующий порт на коммутаторе, чтобы избежать повреждения оборудования и потери данных. На большинстве коммутаторов это делается через командную строку или веб-интерфейс.

В CLI используйте команду shutdown для отключения интерфейса. Например, на Cisco: interface GigabitEthernet1/0/1 и shutdown. После выполнения команды убедитесь, что статус порта изменился на administratively down.

В веб-интерфейсе коммутатора перейдите к настройкам нужного порта и выберите опцию disable или выключить порт. Дождитесь подтверждения состояния порта перед извлечением SFP.

После выключения порта безопасно извлекайте SFP модуль, придерживая его за корпус, избегая контакта с контактами и оптическим волокном.

Если планируется повторное подключение, перед включением порта проверьте целостность кабеля и чистоту контактов. После установки модуля выполните команду no shutdown или включите порт через интерфейс и убедитесь в восстановлении соединения.

Использование рычажка или защелки на SFP модуле

Большинство SFP модулей оснащены встроенным рычажком или защелкой для безопасного извлечения. Перед извлечением убедитесь, что кабель оптической или медной линии отсоединен, чтобы снизить риск повреждения контактов.

Чтобы извлечь модуль, аккуратно поднимите или оттяните рычажок в направлении, указанном на корпусе. Рычажок освобождает фиксатор внутри слота коммутатора, позволяя модулю свободно выйти. Излишнее усилие может повредить пластиковую защелку или контакты разъема.

После освобождения рычажка удерживайте модуль за боковые грани корпуса и вытяните ровно, без перекоса. Не тяните за кабель – это может деформировать разъем и нарушить контакт.

Если SFP модуль оснащен фиксатором с подпружиненной защелкой, сначала слегка сожмите защелку, чтобы снять фиксатор, затем плавно извлекайте модуль. После извлечения рекомендуется закрыть слот заглушкой, чтобы предотвратить попадание пыли и повреждение контактов.

Правильный угол и направление извлечения модуля

Извлечение SFP модуля требует точного соблюдения угла и направления, чтобы избежать повреждения разъема и платы коммутатора.

• Удерживайте коммутатор стабильно, чтобы исключить смещение корпуса во время извлечения.
• Большинство SFP модулей оснащены фиксаторами: перед извлечением нужно поднять или оттянуть рычажок фиксирующего механизма.
• Держите модуль за металлический или пластиковый корпус, не прикасаясь к оптическим контактам.
• Тяните модуль строго вдоль оси разъема, избегая наклонов более 10–15° в любую сторону. Любой резкий угол может повредить контакты.
• После освобождения фиксатора аккуратно тяните прямо назад, пока модуль полностью не выйдет из слота.

Если модуль упирается, не применяйте силу. Проверьте, полностью ли снят фиксатор, и повторите попытку медленно. После извлечения рекомендуется использовать защитный колпачок для контактов, чтобы исключить загрязнение и повреждение.

Хранение и маркировка извлечённого SFP модуля

Извлечённый SFP модуль необходимо хранить в антистатическом пакете или контейнере с защитой от пыли. Контейнер должен быть плотно закрыт, чтобы исключить попадание влаги и загрязнений на контактные элементы.

Для маркировки используйте наклейки с указанием типа модуля, скорости передачи данных и серийного номера. Информация должна быть нанесена чётко и устойчиво к стиранию, чтобы при необходимости быстро идентифицировать модуль без вскрытия упаковки.

Рекомендуется хранить модули вертикально или в специально предназначенных лотках, избегая давления на разъёмы. Модули одного типа и скорости следует группировать, чтобы облегчить поиск и снизить риск установки неправильного устройства в коммутатор.

Если модуль планируется к повторной установке через длительный период, хранение в условиях контролируемой температуры и низкой влажности обеспечит сохранность оптических интерфейсов и электроники.

Регулярно проверяйте состояние упаковки и маркировки, особенно при перемещении модулей между различными рабочими зонами или складами. Любые повреждения следует устранять немедленно, чтобы исключить риск повреждения оборудования при повторной установке.

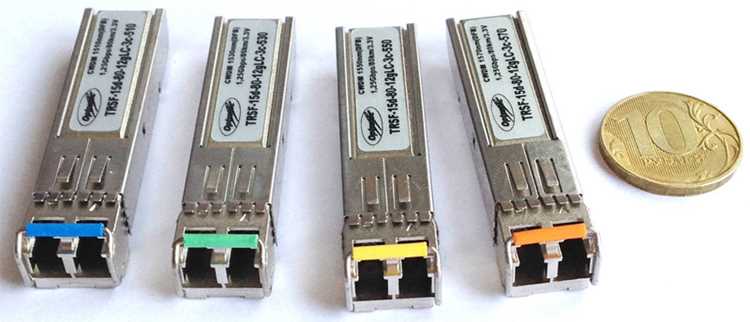

Проверка порта после извлечения модуля

После извлечения SFP модуля необходимо убедиться, что порт корректно отключён и готов к следующей установке. Первым шагом подключитесь к коммутатору через консоль или интерфейс управления и выполните команду show interface status для проверки состояния порта. Порт должен отображаться как administratively down или not connected, без активных линков.

Осмотрите физический разъём на наличие повреждений или загрязнений. Любые посторонние частицы, пыль или следы окисления могут вызвать проблемы при следующей установке SFP модуля. Используйте антистатическую салфетку или сжатый воздух для очистки контактов.

Для дополнительных проверок можно выполнить ping с соседнего устройства после повторного подключения нового модуля. Если пакеты проходят без потерь и без задержек, порт функционирует корректно.

Если коммутатор поддерживает логи событий, просмотрите последние записи для выбранного порта. Любые ошибки link down, CRC или alignment сигнализируют о проблемах с контактами или кабелем, требующих исправления перед повторной эксплуатацией.

Вопрос-ответ:

Можно ли извлечь SFP модуль из работающего коммутатора?

Извлечение SFP модуля при включённом коммутаторе не рекомендуется. Даже при наличии функции «hot-swappable», внезапное отключение модуля может вызвать потерю соединения, кратковременные сбои в работе сети или повреждение контактов. Безопаснее сначала отключить порт или полностью питание устройства, чтобы избежать риска повреждения оборудования.

Какие инструменты понадобятся для безопасного извлечения SFP модуля?

Для работы обычно не требуется сложное оборудование. Достаточно иметь антистатический браслет или поверхность, чтобы защитить модули от статического электричества. Иногда используют специальные захваты или пинцеты с антистатическим покрытием для извлечения SFP из гнезда, особенно если модуль плотно сидит. Основное — аккуратность и предотвращение резких усилий при извлечении.

Как правильно удерживать SFP модуль при извлечении, чтобы не повредить его?

Модуль следует держать за пластиковый корпус, избегая контакта с металлическими контактами. Если есть рычажок или защёлка, нужно сначала аккуратно поднять или отжать его, затем плавно вытянуть модуль. Важно не наклонять и не тянуть модуль под углом, чтобы не погнуть контакты внутри коммутатора или самого SFP.

Что делать с модулем после извлечения, если он будет храниться?

Извлечённый SFP модуль следует поместить в антистатический пакет или контейнер, чтобы защитить контакты от пыли и статического электричества. Хранение в сухом, чистом месте предотвращает коррозию и сохраняет работоспособность модуля. Также желательно подписать модуль, если их несколько, чтобы не перепутать при повторной установке.
