Подключение Wi-Fi модуля к Arduino позволяет расширить возможности плат для удалённого сбора данных и управления устройствами через сеть. Наиболее популярные модули – ESP8266 и ESP32, которые поддерживают протоколы TCP/IP и могут работать как отдельные микроконтроллеры или в связке с основной платой Arduino.
Перед подключением важно определить совместимость модуля с вашей платой. Для Arduino Uno требуется использовать уровень сигнала 3,3 В на входах модуля, иначе возможны повреждения. Рекомендуется подключать модуль через логический преобразователь уровней или использовать встроенные 3,3 В платы, соблюдая полярность питания и землю.
Для работы с модулем необходимо установить соответствующие библиотеки в Arduino IDE. Например, для ESP8266 используется библиотека ESP8266WiFi.h, для ESP32 – WiFi.h. Они предоставляют функции для подключения к сети, проверки состояния соединения и передачи данных по HTTP или MQTT протоколам.
После подключения и настройки платы важно протестировать соединение. Рекомендуется сначала подключиться к локальной сети с известными параметрами, проверить стабильность сигнала и задержки передачи данных. Отладка на раннем этапе позволяет выявить ошибки в подключении, неправильные пины или конфликты напряжений.

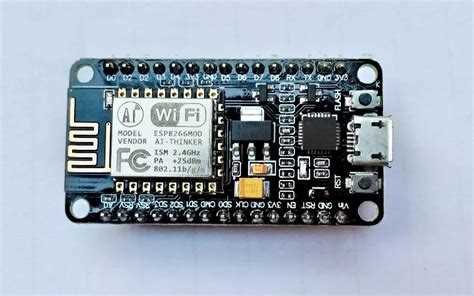

Выбор подходящего вай фай модуля для Arduino
При выборе модуля важно учитывать напряжение питания платы. Arduino Uno и Nano работают с 5 В, а большинство Wi-Fi модулей, таких как ESP8266, требуют 3,3 В. Для защиты используйте логический преобразователь уровней или отдельный источник питания на 3,3 В.
Следует учитывать количество доступных входов/выходов и наличие встроенной флеш-памяти. ESP32 предлагает до 34 GPIO и до 16 МБ флеш-памяти в зависимости от версии, ESP8266 обычно имеет 17 GPIO и 4 МБ флеш.
Если проект предполагает передачу данных на сервер через MQTT или HTTP, важно обратить внимание на наличие встроенного TCP/IP стека и возможность работы с шифрованием TLS. ESP32 поддерживает современные стандарты безопасности, включая WPA2 и TLS 1.2, ESP8266 ограничен базовой WPA2 и TLS 1.0-1.2.
Для компактных проектов с низким энергопотреблением выбирайте модули с поддержкой режима сна. ESP32 позволяет снизить потребление до 10 мкА, ESP8266 – до 20 мкА в глубоких режимах сна, что важно для батарейных устройств.

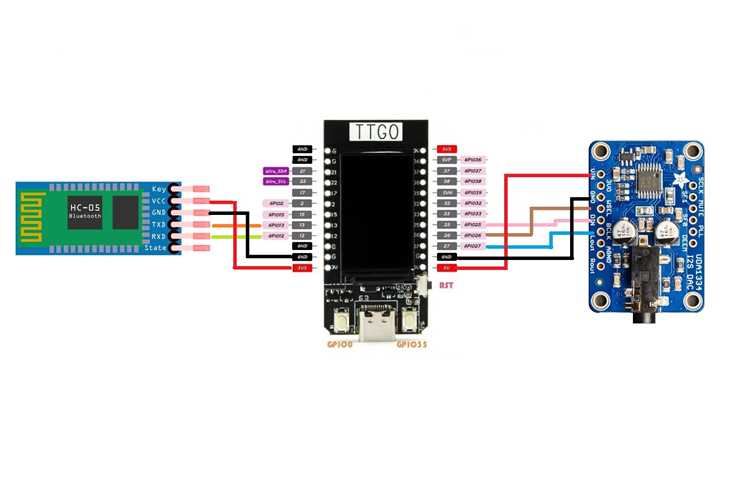

Подключение питания и контактов модуля к плате

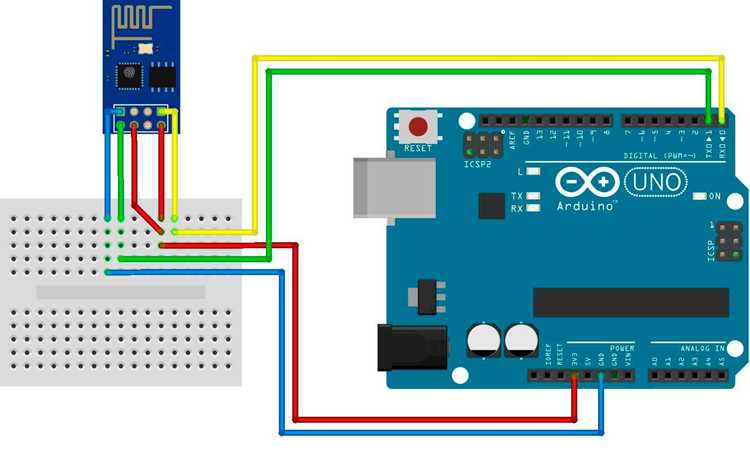

Для стабильной работы модуля ESP8266 подключайте питание 3,3 В напрямую к контакту VCC и землю к GND. При использовании Arduino Uno с 5 В логикой необходим логический преобразователь уровней на линии TX/RX, чтобы избежать повреждения модуля.
Контакт TX модуля подключается к RX Arduino через преобразователь уровней, RX модуля – к TX Arduino. Если используется ESP32, преобразователь обычно не требуется, так как логические уровни совместимы с 3,3 В и 5 В.
Для питания модуля через внешний источник учитывайте потребление при передаче данных – ESP8266 может потреблять до 300 мА кратковременно. Рекомендуется использовать стабилизированный источник с запасом по току не менее 500 мА.
В случае подключения нескольких модулей или сенсоров важно соединять все земли вместе, чтобы избежать разности потенциалов, что может вызвать нестабильную работу и сбои передачи данных.
Использование конденсатора 10–100 мкФ между VCC и GND модуля помогает сглаживать кратковременные скачки напряжения при активной передаче данных и повышает стабильность соединения.
Настройка Arduino IDE для работы с модулем
Для работы с ESP8266 необходимо добавить URL менеджера плат в Arduino IDE: в меню Файл → Настройки в поле «Дополнительные ссылки для менеджера плат» укажите http://arduino.esp8266.com/stable/package_esp8266com_index.json. После этого через Инструменты → Плата → Менеджер плат установите пакет ESP8266.
Для ESP32 добавьте ссылку https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json и установите соответствующий пакет через Менеджер плат. Выбирайте конкретную модель платы из списка, чтобы IDE корректно подставляла размеры флеш-памяти и частоту процессора.
Убедитесь, что выбран правильный порт COM через Инструменты → Порт. Неправильный порт вызывает ошибки загрузки скетча. Для Arduino Uno и модулей через последовательный адаптер выбирайте порт, соответствующий USB-подключению.
Установите необходимые библиотеки для работы с Wi-Fi. Для ESP8266 это ESP8266WiFi.h, для ESP32 – WiFi.h. Без этих библиотек функции подключения к сети и передачи данных будут недоступны.
При использовании скетчей с низким уровнем энергопотребления включайте поддержку Deep Sleep через функции библиотеки, чтобы IDE корректно учитывала режимы сна при компиляции и загрузке кода.
Программирование модуля для подключения к сети Wi-Fi
Для подключения ESP8266 используйте библиотеку ESP8266WiFi.h. В скетче необходимо указать имя сети и пароль с помощью функции WiFi.begin(«SSID»,»PASSWORD»). Проверка состояния соединения выполняется через WiFi.status(), которое возвращает WL_CONNECTED при успешном подключении.
Для ESP32 используйте библиотеку WiFi.h. После вызова WiFi.begin(«SSID»,»PASSWORD») рекомендуется реализовать цикл ожидания подключения с таймаутом, чтобы избежать зависания программы при недоступной сети.
Если проект предполагает использование нескольких сетей, создайте массив SSID и паролей и перебирайте их при попытке подключения. Для защиты данных используйте шифрование WPA2, поддерживаемое обеими платформами.
Для снижения потребления энергии активируйте режим сна между сессиями передачи данных. ESP8266 поддерживает deep sleep, который уменьшает ток до 20 мкА, ESP32 – до 10 мкА, что критично для автономных устройств на батарее.
Проверка соединения и отладка ошибок подключения
Частой причиной сбоев являются неверные подключения пинов TX/RX или отсутствие логического преобразователя уровней при работе с 5 В Arduino. Убедитесь, что питание стабильно, а земля модуля соединена с землёй платы.
Для систематической проверки используйте таблицу состояния:
| Состояние | Возможная причина | Рекомендация |
|---|---|---|
| Не подключается к сети | Неправильный SSID/пароль | Проверьте данные сети, используйте Serial Monitor для диагностики |
| Постоянные обрывы соединения | Слабый сигнал или скачки питания | Переместите устройство ближе к роутеру, добавьте конденсатор 10–100 мкФ между VCC и GND |
| Скетч зависает на WiFi.begin() | Недоступная сеть или таймаут не установлен | |
| Ошибка передачи данных | Неверные настройки IP, порт или протокол | Проверьте настройки TCP/IP и используемый протокол (HTTP/MQTT) |
После устранения ошибок повторно тестируйте подключение. При успешном подключении ESP8266 или ESP32 должен получать IP-адрес и стабильно отвечать на пинги с маршрутизатора.
Использование модуля для передачи данных на сервер
Для передачи данных с Arduino через Wi-Fi модуль используют протоколы HTTP или MQTT. ESP8266 и ESP32 поддерживают встроенные TCP/IP стеки, что позволяет обмениваться данными с сервером в реальном времени.
Примерная последовательность действий:
- Подключение модуля к сети Wi-Fi с проверкой состояния через WiFi.status().
- Настройка IP-адреса сервера и порта.
- Формирование запроса: для HTTP используйте метод GET или POST, для MQTT – публикацию на топик.
- Отправка данных и получение ответа сервера.
- Обработка ошибок передачи и повторная отправка при необходимости.
Рекомендации для стабильной работы:
- Для HTTP-запросов используйте библиотеку ESP8266HTTPClient.h или HTTPClient.h для ESP32.
- Для MQTT подключайтесь через PubSubClient, задавая топики публикации и подписки.
- При отправке больших пакетов данных разбивайте их на части, чтобы избежать сбоев из-за переполнения буфера.
- Используйте таймауты и проверку кода ответа сервера для контроля успешной передачи.
- Для защиты данных включайте TLS и проверку сертификатов, особенно при работе с публичными серверами.
Следуя этим рекомендациям, модуль способен надежно отправлять данные сенсоров и принимать команды с сервера, обеспечивая взаимодействие Arduino с удалёнными системами.
Вопрос-ответ:
Какие модули Wi-Fi лучше всего подходят для Arduino Uno?
Для Arduino Uno подходят модули ESP8266 и ESP-01. ESP8266 имеет 17 GPIO и встроенный TCP/IP стек, поддерживает скорость передачи до 72 Мбит/с. ESP-01 — более компактная версия, но с ограниченным числом контактов. При подключении к Uno важно использовать логический преобразователь уровней, так как Uno работает с 5 В, а модули требуют 3,3 В.
Как правильно подключить питание и сигнальные контакты Wi-Fi модуля к Arduino?
Контакты VCC и GND модуля подключаются к 3,3 В и земле соответственно. Для передачи данных используйте TX модуля к RX Arduino и RX модуля к TX Arduino. Если плата работает на 5 В, используйте преобразователь уровней, чтобы защитить модуль. Для стабильной работы рекомендуется добавить конденсатор 10–100 мкФ между VCC и GND модуля, особенно при кратковременных пиках потребления тока до 300 мА.
Какие настройки Arduino IDE нужны для работы с ESP8266 или ESP32?
Для ESP8266 добавьте в настройки IDE URL менеджера плат: http://arduino.esp8266.com/stable/package_esp8266com_index.json и установите пакет через Менеджер плат. Для ESP32 используйте https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json. Выберите модель платы и COM-порт. Установите библиотеки ESP8266WiFi.h для ESP8266 и WiFi.h для ESP32, чтобы можно было использовать функции подключения к сети и передачи данных.
Как проверить и отладить подключение Wi-Fi модуля к сети?
Используйте Serial Monitor для вывода состояния подключения и IP-адреса. Если модуль не подключается, проверьте правильность SSID и пароля, стабильность питания и соединение TX/RX. При обрывах соединения убедитесь в уровне сигнала и отсутствии скачков напряжения. Для диагностики удобно использовать таблицу состояния: ошибка подключения — проверка SSID/пароля, обрывы — сигнал и питание, зависание на WiFi.begin() — таймаут и повторные попытки. После устранения проблем модуль должен получать IP и стабильно отвечать на пинги.
